製品概要

機能と利点

  • Nチャンネル・パワーMOSFETをドライブ可能
  • 待機時消費電流: 12μA
  • 動作電源電圧範囲: 9V~24V
  • 短絡保護回路内蔵
  • 電源トランジェントからの保護が容易
  • スイッチング・オンタイム/オフタイムを調整可能
  • チャージポンプ用外付け部品が不要
  • 標準ロジック・ファミリとコンパチブル
  • 8ピンSOICで供給可能

製品概要

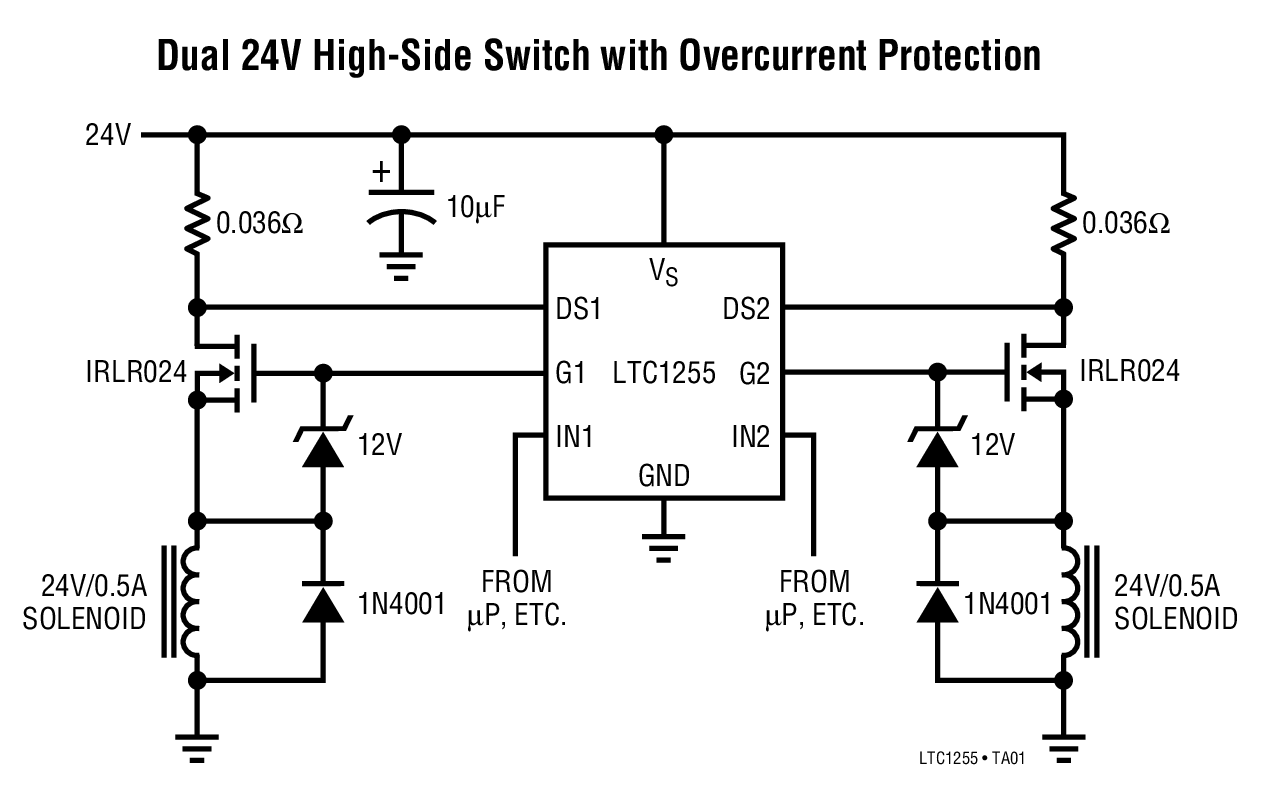

LTC1255デュアル・ハイサイド・ドライバを使えば、ハイサイドの工業用および自動車用スイッチング・アプリケーションで、低コストのNチャンネルFETを使用できます。内部のチャージ・ポンプはゲート・ドライブ電圧を正電源レールより高い電圧にまで昇圧し、外付け部品なしでNチャンネルMOSスイッチを完全に導通させます。待機時電流が12μAの低消費電力動作を実現していますので、実質上あらゆるシステムで最大の効率を発揮することができます。

独立した過電流検出回路を内蔵しており、短絡が起こると自動的にシャットダウンします。また、高いインラッシュ電流が流れる負荷での誤トリガを防止するために、遅延を付加することができます。

LTC1255は9Vから24Vの電源で動作し、工業用および自動車用アプリケーションに最適です。

LTC1255は8ピンDIPおよび8ピンSOICパッケージで供給されます。


アプリケーション

  • ソレノイド・ドライバ
  • DCモータ・ドライバ
  • ステッパ・モータ・ドライバ
  • ランプ・ドライバ/調光器
  • リレー・ドライバ
  • 低周波数Hブリッジ
  • Pチャネル・スイッチの置換
