製品情報

  • SO-8パッケージに収納された8次リニアフェーズ･フィルタ
  • 改善されたレイズド･コサイン振幅応答
  • 2×fCUTOFF時の減衰：－43dB
  • 広帯域ノイズ：140μVRMS
  • 単一5V～ ±5V電源動作
  • ±5V電源で200kHzまでクロック調整可能
  • 単一5V電源で120kHzまでクロック調整可能

LTC1069-7は、モノリシックのクロック調整可能なリニアフェーズ8次ローパス･フィルタです。フィルタの振幅応答は、α＝1のレイズド･コサイン･フィルタに近似します。カットオフ周波数での利得は－3dBで、カットオフ周波数の2倍の周波数での減衰は43dBです。LTC1069-7のカットオフ周波数は、外部クロックによって設定され、クロック周波数÷25と等しくなります。内部サンプリング周波数とカットオフ周波数の比率は50：1です。つまり、入力信号は1クロック･サイクル当たり2回サンプルされ、エリアシングの危険性を低減しています。LTC1069-7は、5V単一電源から±5V両電源まで動作可能です。

LTC1069-7の利得と位相応答は、パルス整形とチャネル帯域幅制限を実行しなければならないデジタル通信システムで使用することができます。LTC1069-7は、リニアフェーズと従来のベッシェル･フィルタより鋭いロール･オフ特性を備えたアナログ･フィルタを必要とするどんなシステムにでも使用することができます。

LTC1069-7は広いダイナミック･レンジをもっています。±5V電源で入力範囲が0.1VRMS～2VRMSの場合、信号対（ノイズ＋THD）比は60dB以上です。LTC1069-7の広帯域ノイズは140μVRMSです。 他のLTC1069-Xフィルタと異なり、LTC 1069-7の標準パスバンド利得は、－1V/Vと等しくなります。

LTC1069-7はSO-8パッケージで供給されます。

より低い電源/速度仕様をもつ他のフィルタ応答を実現することもできます。詳細については、弊社にお問い合わせください。


アプリケーション

  • デジタル通信フィルタ
  • リニアフェーズのアンチエイリアシング･フィルタ
  • 平滑フィルタ
LTC1069-7
リニアフェーズ8次ローパス･フィルタ

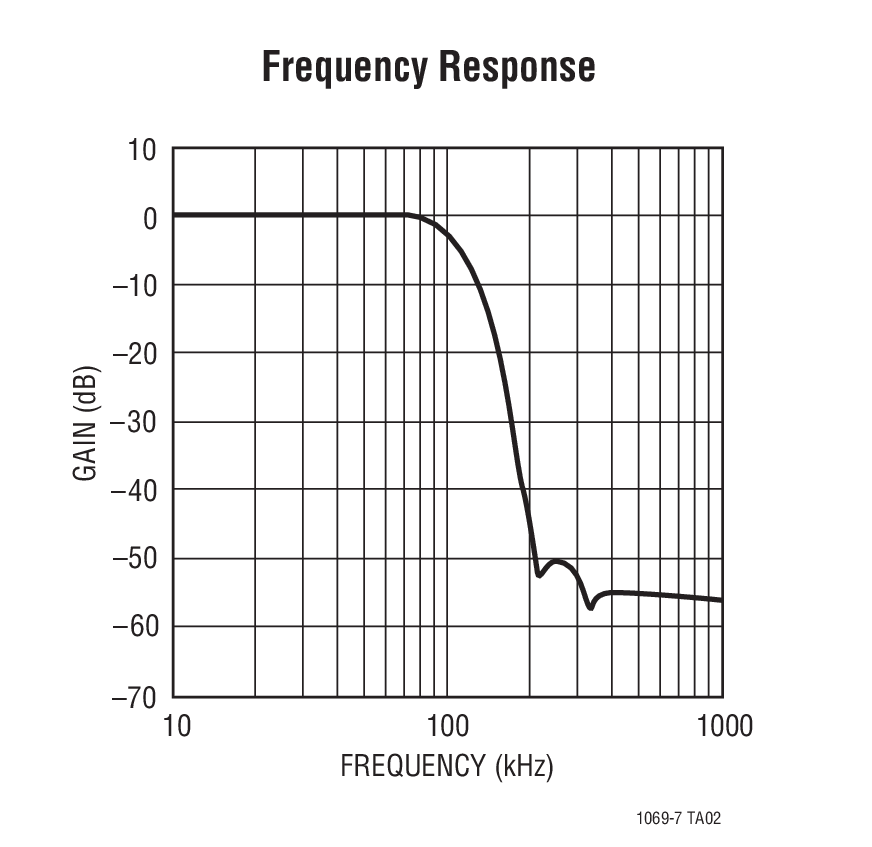

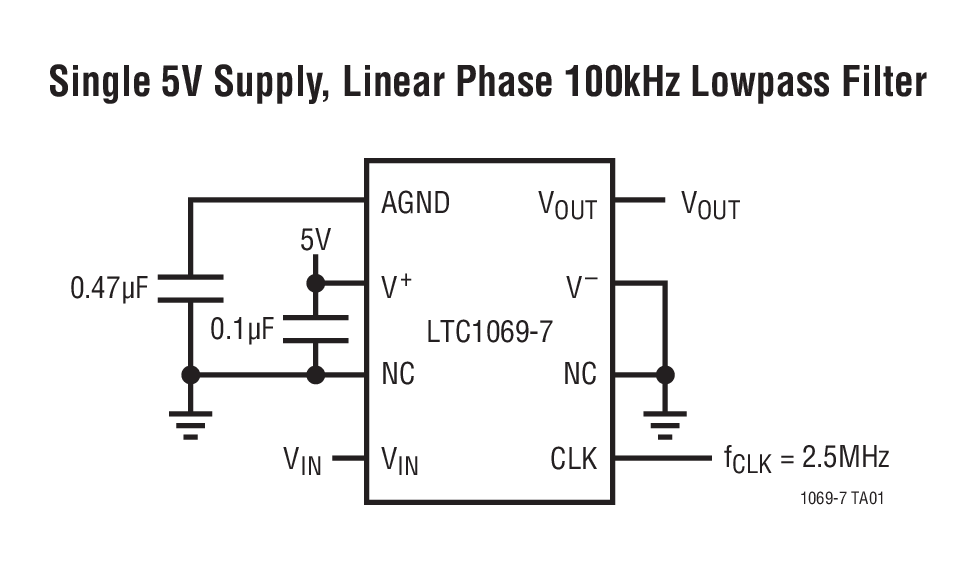

Single 5V Supply, Linear Phase 100kHz Lowpass Filter Frequency Response Product Package 1
