LTC1069-6: 単一電源、超低消費電力、エリプティック･ローパス･フィルタ データシート (Rev. )6/25/2009PDF1M
製品概要
機能と利点
- SO-8パッケージの8次エリプティック･フィルタ

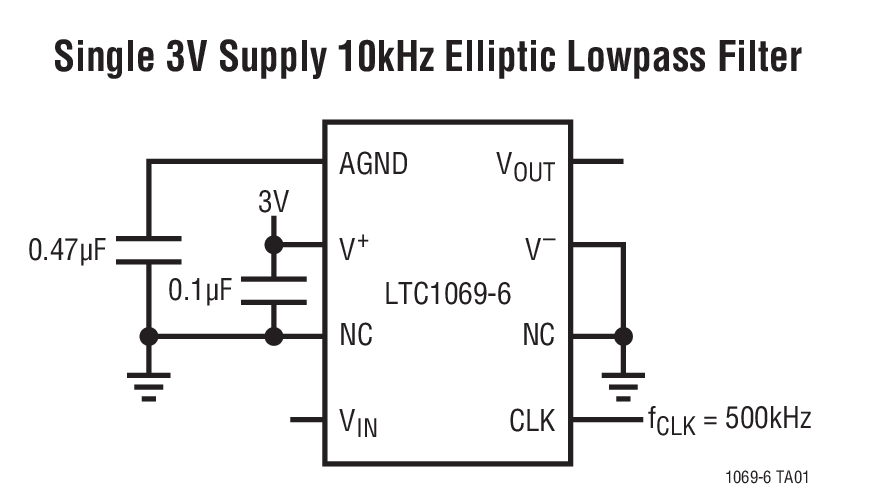

- 単一3V動作：
- 消費電流：1mA（標準）
- fCUTOFF：14kHz（最大)
- S/N比：72dB
- 単一5V動作：
- 消費電流：1.2mA（標準）
- fCUTOFF：20kHz（最大）
- S/N比：79dB
- 0.9fCUTOFFまで±0.1dB（標準）のパスバンド･リップル
- 減衰42dB（1.3fCUTOFF）
- 減衰66dB（2.0fCUTOFF）
- 減衰70dB（2.1fCUTOFF）
- 広いダイナミックレンジ：単一5V電源で75dB以上（S/N＋THD）
- 広帯域ノイズ：120μVRMS
- クロック対fCUTOFF比：50:1
- 内部サンプル･レート：100:1
製品概要
LTC1069-6は単一3Vまたは単一5V電源動作に最適化されたモノリシック低消費電力、8次ローパス･フィルタです。LTC1069-6の標準消費電流は、単一3V電源動作では1mA、単一5V電源動作では1.2mAです。
LTC1069-6のカットオフ周波数はクロック調整可能であり、クロック周波数÷50と等しくなります。入力信号は1クロック･サイクル当たり2回サンプルされ、エイリアシングの危険性を低減しています。

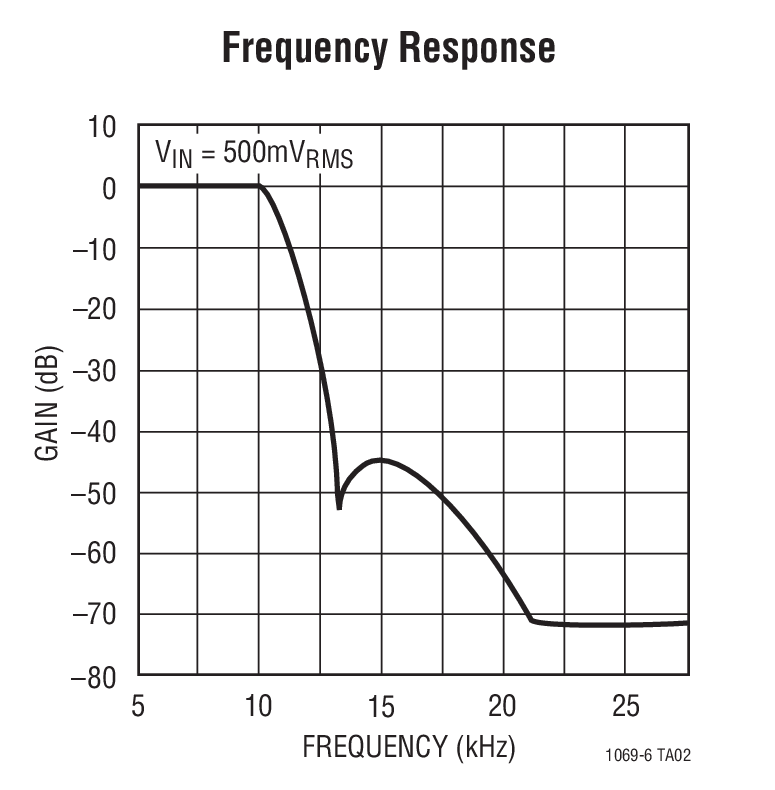

標準パスバンド･リップルは0.9fCUTOFFまで ±0.1dBです。 fCUTOFF での利得は－0.7dBです。LTC1069-6の遷移域の特長はプログレッシブ減衰で、1.3fCUTOFFで42dB、2.1fCUTOFFで70dBに達します。また、最大ストップバンド減衰は72dBです。
LTC1069-6は最大20kHzのカットオフ周波数（単一5V電源）と最大14kHzのカットオフ周波数（単一3V電源）にクロック調整できます。
LTC1069-6はダイナミックレンジを犠牲にすることなく、低消費電力を実現します。単一5V電源で0.4VRMS～1.4VRMSの入力範囲では、信号対（ノイズ＋THD）比は70dB以上です。また、LTC1069-6の広帯域ノイズは125μVRMSです。
より高速性能を持つ他のフィルタ応答を実現することもできます。詳細については、弊社にお問い合わせください。

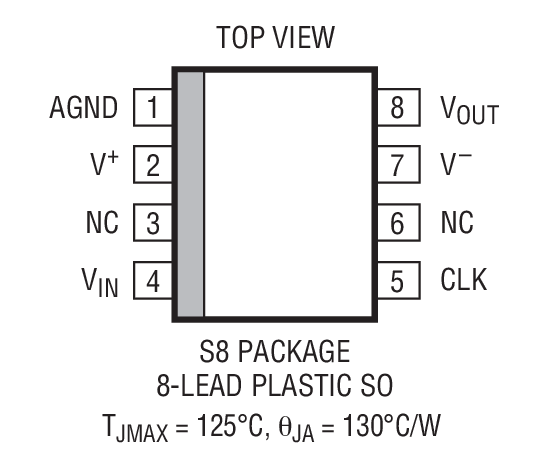

LTC1069-6は8ピンSOパッケージで供給されます。
アプリケーション
- ハンドヘルド計測器
- テレコム用フィルタ
- アンチエイリアシング･フィルタ
- 平滑フィルタ
- オーディオ
- マルチメディア
