製品概要
機能と利点
- レール･トゥ･レール入力および出力動作
- 単一3Vから±5V電源で動作
- 16リードSSOPパッケージのデュアル2次フィルタ
- 単一3.3V電源で80dBを超えるダイナミック･レンジ
- クロック対中心周波数比：100:1（LTC1067）、
50:1（LTC1067-50） - 内部サンプリング対中心周波数比：200:1（LTC1067）、
100:1（LTC1067-50） - 中心周波数誤差 < ±0.2%（標準）
- 低ノイズ： < 40μvRMS、Q
- 内部抵抗によるカスタマイズ可能
製品概要

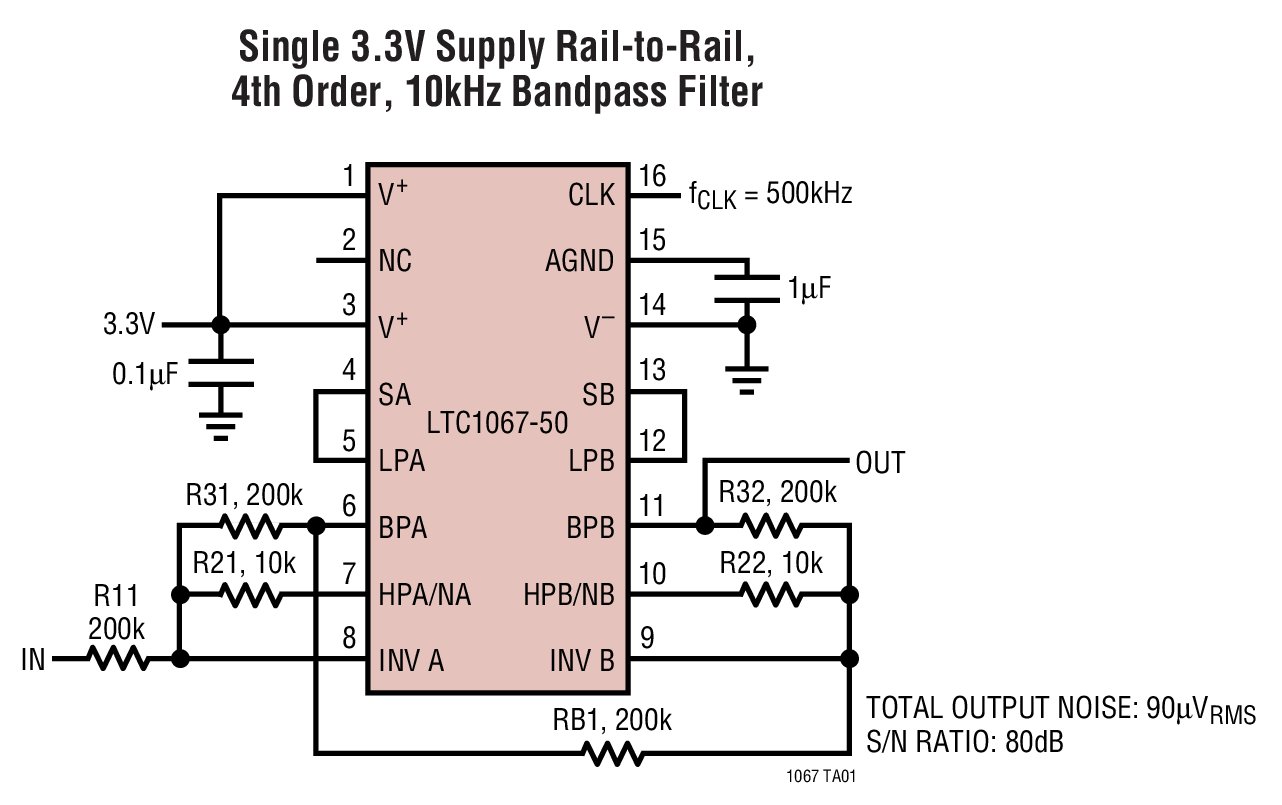

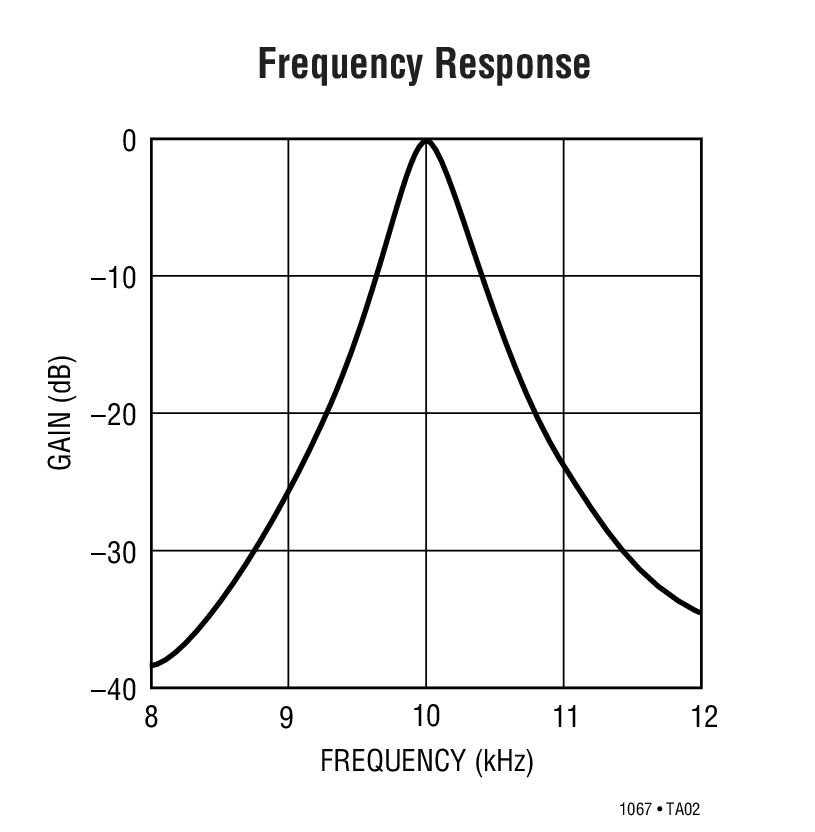

LTC1067/LTC1067-50は2つの同一のレール･トゥ･レール、高精度、および非常に広いダイナミック・レンジの2次スイッチト・キャパシタ構成ブロックから成ります。各構成ブロックは3本から5本の抵抗で、バンドパス、ハイパス、ローパス、ノッチ、オールパスなどの2次フィルタ機能を実現します。高精度4次フィルタは容易に設計できます。
各2次セクションの中心周波数は、外部クロック周波数によって調整されます。内部クロック対中心周波数比（LTC1067では100:1、LTC1067-50では50:1）は、外部抵抗で変更できます。これらのデバイスはダブル・サンプリング・アーキテクチャを採用しており、クロック周波数の2倍の周波数に、エリアシングやイメージング成分が現れます。LTC1067-50は低消費電力デバイスであり、LTC1067の約半分の電流しか消費しません。LTC1067-50の標準電源電流は3.3V電源では約1mAです。
LTC1067およびLTC1067-50は、16ピン細型SSOPおよびSOパッケージで供給されます。
薄膜抵抗をチップに組み込んだ、特注のクロック対カットオフ周波数比を持つLTC1067およびLTC1067-50のマスク・プログラマブル・バージョンを設計して、SO-8パッケージの特定用途向けモノリシック・フィルタを実現することができます。詳細については、弊社にお問い合わせください。
アプリケーション
- ノッチ・フィルタ
- 狭帯域バンドパス・フィルタ
- トーン検出
- ノイズ削減システム
