製品概要

機能と利点

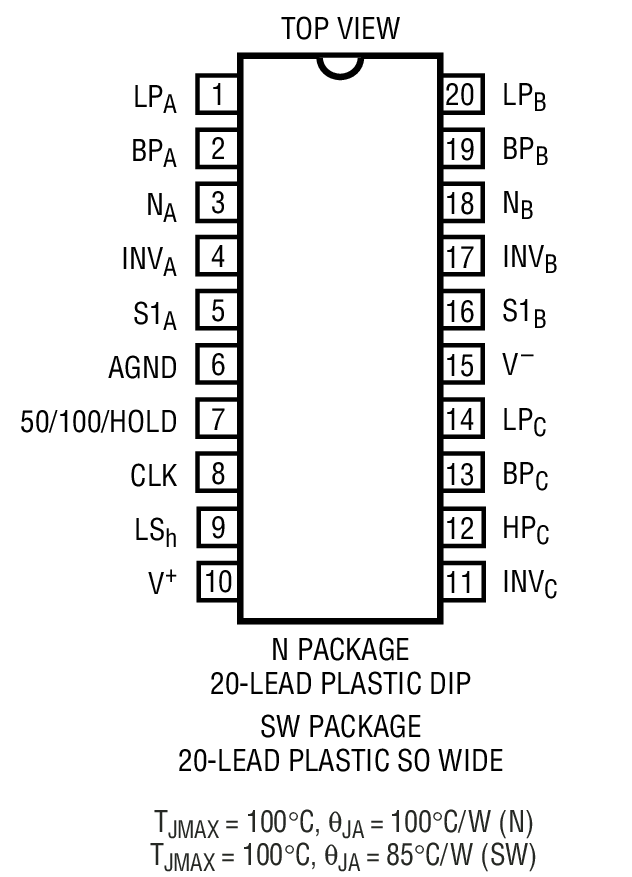

  • わずか20ピンで6次フィルタ機能、0.3インチ・ワイド・パッケージ
  • 35kHzまでの中心周波数範囲
  • 1MHzのfo×Q積
  • 全温度に対する中心周波数およびQ精度の保証
  • 全温度に対する低オフセット電圧の保証
  • 90dBのS/N比
  • フィルタは単一4.7V電源および±8V電源まで動作可能
  • ±5V電源および±2.37V電源でフィルタ規格保証
  • 単一5V電源で低消費電力
  • クロック入力はTTLおよびCMOSとコンパチブル

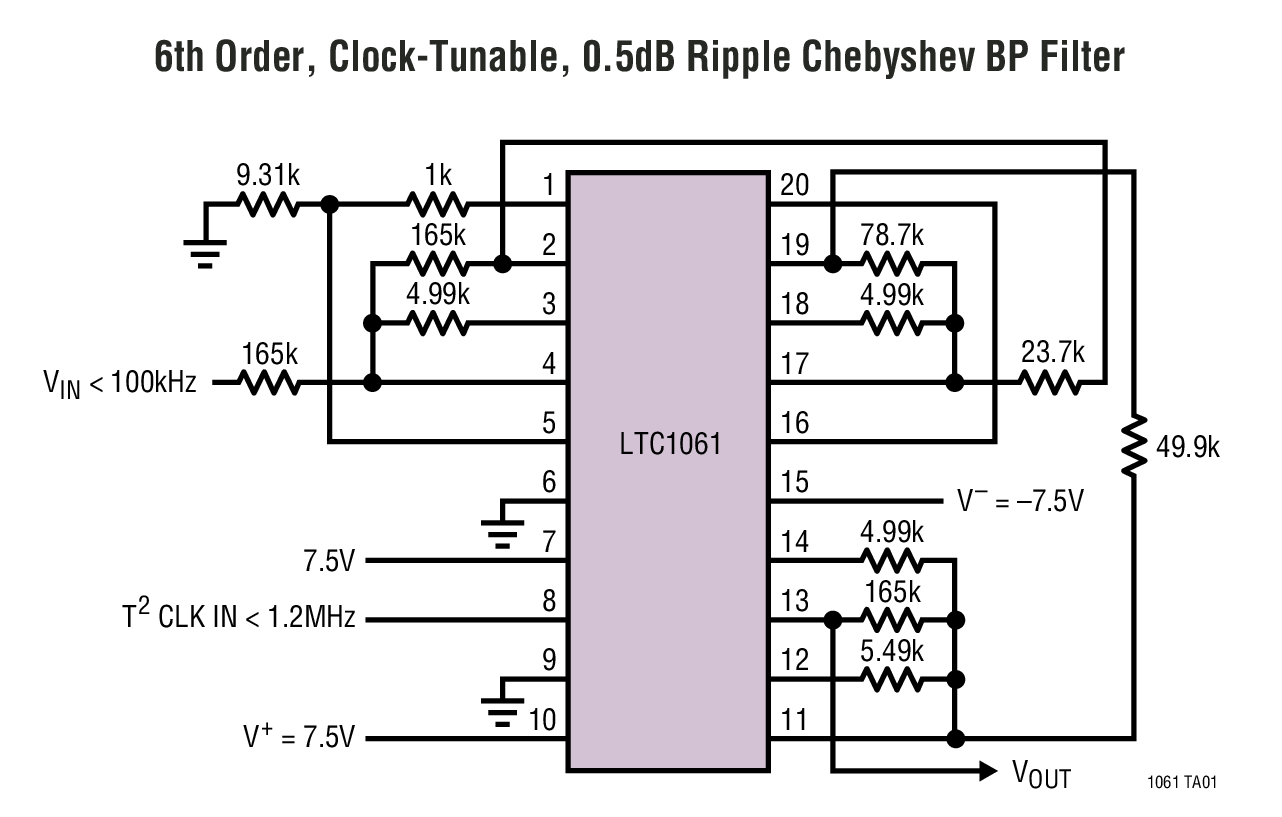

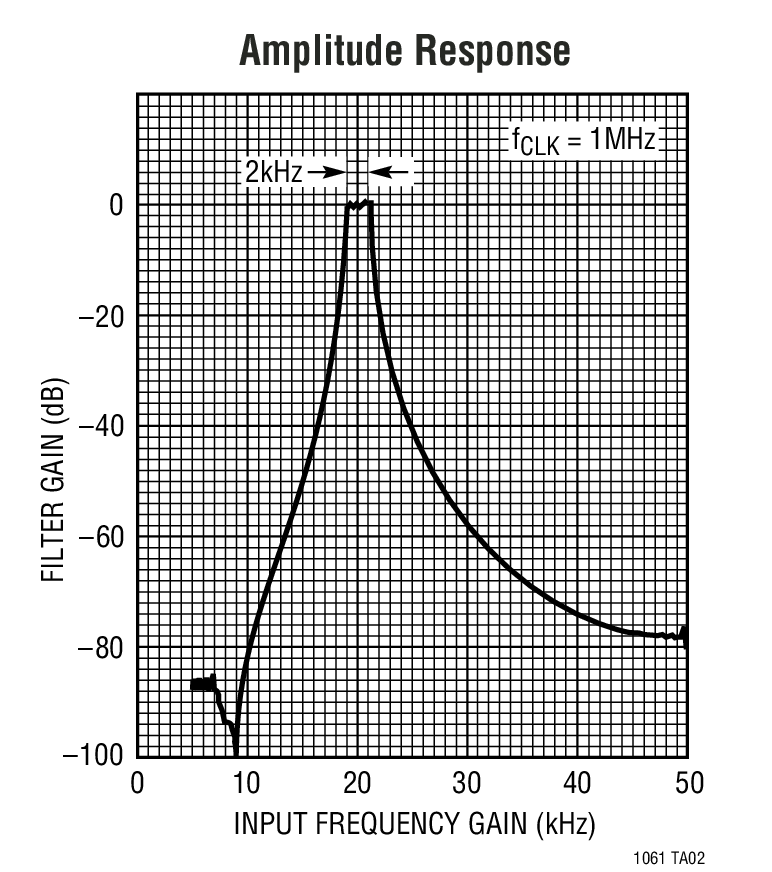

製品概要

H(メタルキャン)、J(セラミック)、K(メタルキャン)パッケージではすでに廃品になっています。

LTC1061は3つの高性能、汎用フィルタ構成ブロックから構成されています。各構成ブロックと外部クロックおよび2から5個の抵抗で種々な2次機能が構成でき、その機能は3個の出力ピンに出力されます。3個のうち2個は常にローパスおよびバンドパス機能を構成し、残りの出力ピンはハイパス、ノッチ、またはオールパス機能を構成できます。これらの機能の中心周波数は外部クロックまたは外部クロックと抵抗の比によって調整できます。Q<5では、中心周波数は0.1Hzから35kHzになります。Qが10またはそれ以上の場合、中心周波数範囲は0.1Hzから28kHzになります。

LTC1061は単一または±2.37Vから±8V(または4.74Vから16V)の範囲のデュアル電源で使用できます。フィルタを±5Vおよびそれ以上の電源で動作させる場合は100kHzまでの入力周波数を取り扱うことができます。

LTC1061は1回路の汎用フィルタ、LTC1059およびデュアル・フィルタ、LTC1060とコンパチブルです。LTC1061をLTC1059またはLTC1060とカスケード接続すると6次以上の機能が得られます。従来のフィルタはすべて実現できます。

LTC1061はリニア・テクノロジー独自のLTCMOSシリコン・ゲートプロセスを使用して製造されます。


アプリケーション

  • 高次、広周波数範囲のバンドパス、ローパス、およびノッチ・フィルタ
  • 低消費電力、単一5V電源のクロック調整可能フィルタ
  • トラッキング・フィルタ
  • アンチ・エイリアシング・フィルタ
