LT8708-1

新規設計に推奨

LT8708多相システム向け、80Vの同期4スイッチ昇降圧DC/DCスレーブ・コントローラ

データシート (Rev. B)
製品セレクション・テーブル
製品モデル
12
1Ku当たりの価格
最低価格：$7.84
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • LT8708のスレーブ・チップが電力を追加供給
  • 電流レギュレーションによる、LT8708の平均出力電流との良好な電流マッチング
  • 4本のピンでLT8708と簡単に並行動作
  • LT8708と同期スタートアップ
  • LT8708と同じ導通モード
  • 同期整流：最大効率：98%
  • 周波数範囲：100kHz～400kHz
  • 高電圧ピンの間隔を確保した40ピン（5mm × 8mm）QFNと、64ピン（10mm × 10mm）eLQFPで供給
  • AEC-Q100評価中
LT8708-1
LT8708多相システム向け、80Vの同期4スイッチ昇降圧DC/DCスレーブ・コントローラ

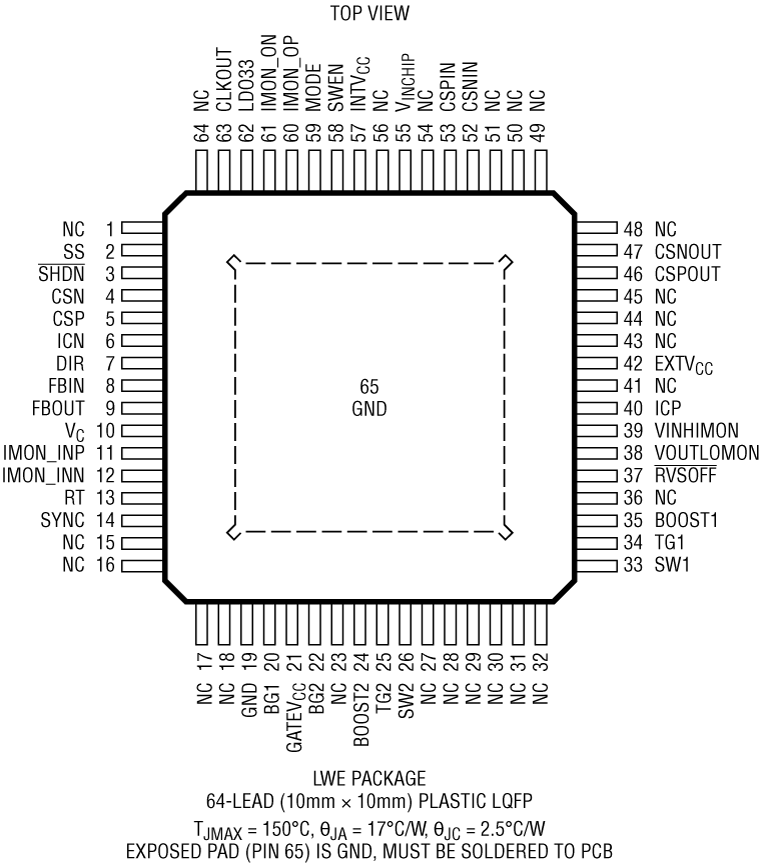

LT8708-1 Application Circuit LT8708-1 Pin Configuration LT8708-1- Pin Configuration LT8708-1 Performance Graph EDN HOT 100
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice

下記製品はLTspiceで使用することが出来ます。:

  • LT8708
  • LT8708-1
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
DC2719A

柔軟な双方向機能を備えた、LT8708/LT8708-1 80V VINおよびVOUT同期4スイッチ小降圧DC/DCコントローラ

今すぐ購入 詳細を表示

製品詳細

デモ回路2719Aは、出力電力より高い／低い／等しい入力電圧で動作可能なLT8708/LT8708-1を搭載した、高性能の双方向昇降圧コンバータです。このデモ用ボードの入力範囲は10.5V～14.5Vです（25VMAX）。出力電圧は14.5Vに、出力電流制限値は40Aに設定されています。ボードは、順方向／逆方向モードの両方で動作可能です。

このコントローラは、入力電圧／出力電圧レギュレータ、順方向および逆方向の電流の流れを制御する入出力電流レギュレータ2セットを内蔵しています。VIN、VOUT、IIN、IOUTのレギュレーションを必要とするバッテリ／コンデンサ・バックアップ・システムやその他のアプリケーションでの双方向電力変換を簡素化する機能が搭載されています。

電流モード制御は、順方向／逆方向両方のインダクタ電流を制限しますが、これらの電流制限値は入出力電圧の変化に応じて、ある程度変動します。順方向および逆方向の入出力電流レギュレータにより、4種類の電流制限値を個別に設定し、正確に制御することができます。

入力電圧レギュレータは、高インピーダンス電源アプリケーションに利用されることが多く、入力電圧が設定値を下回ると、順方向電流を低減させます。逆方向電流で動作している場合、入力電圧レギュレータは入力側の電圧を制御します。

コントローラの動作モードは、MODEピン（ジャンパJP9の5～12番目のピン）によって指定し、不連続モード（DCM）、ハイブリッド不連続モード（HCM）、強制連続モード、バースト・モード®動作を選択できます。

LT8708は、連続導通モード（CCM）動作時の双方向動作に対応しています。DCM／HCM／バースト・モード動作では、電力の流れが一方向に限定されます。アプリケーションによっては、追加の回路が必要になる場合があります。
DC2719A
柔軟な双方向機能を備えた、LT8708/LT8708-1 80V VINおよびVOUT同期4スイッチ小降圧DC/DCコントローラ
DC2719A_UG-1407 Application Circuit
