LT8630

新規設計に推奨

100V、0.6A同期整流式マイクロパワー降圧高効率スイッチング・レギュレータ

データシート (Rev. B)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 極めて広い入力電圧範囲：3V～100V
  • 最高の効率を実現するための境界モード・スイッチング動作
  • 出力電圧範囲：0.8V ～60V
  • 内部同期スイッチ
  • Burst Mode®動作：
    • IQ = 16μA（12V入力/5V出力時）
    • IQ = 7μA（48V入力/5V出力時）
  • 低損失電圧：最大99%のデューティ・サイクル
  • ピーク電流モード制御
  • プログラム可能な低電圧ロックアウト
  • パワーグッド・フラグ
  • 柔軟な出力電圧トラッキング
  • 短絡保護
  • 低いシャットダウン時電流：5μA
  • ピンの開放/ 短絡フォルトを許容
  • 高電圧用のピン間隔を備える熱特性が改善された20ピンTSSOP

LT8630は、同期スイッチを内蔵する電流モードPWM降圧DC/DCコンバータであり、出力負荷に最大0.6Aの電流を供給します。3V～100Vという広い入力電圧範囲で動作するので、車載システムや産業用システム、36V～72Vの通信用電源などのさまざまな電源を安定化するのに適しています。可変周波数境界モード・スイッチング動作は、入力電圧の広い範囲にわたって効率を最大化します。低リップルのBurst Mode動作により、非常に小さい出力電流まで高い効率が可能であると同時に、出力リップルを5mV未満に維持します。ソフトスタート機能が出力電圧のランプ・レートを制御し、起動時の入力電流サージを防ぐとともに、出力トラッキングも提供します。パワーグッド・フラグが、出力電圧が安定化出力電圧の±7.5%の範囲内にあることを知らせます。EN/UVピンを使用して、低電圧ロックアウトを設定できます。シャットダウン・モードでは、全静止電流が5μA未満に減少します。LT8630は、熱抵抗を低く抑えるための露出パッドおよび高電圧用のピン間隔を備えた20ピンTSSOPパッケージで供給されます。

アプリケーション

  • 通信機器用電源
  • 分散電源のレギュレーション
LT8630
100V、0.6A同期整流式マイクロパワー降圧高効率スイッチング・レギュレータ

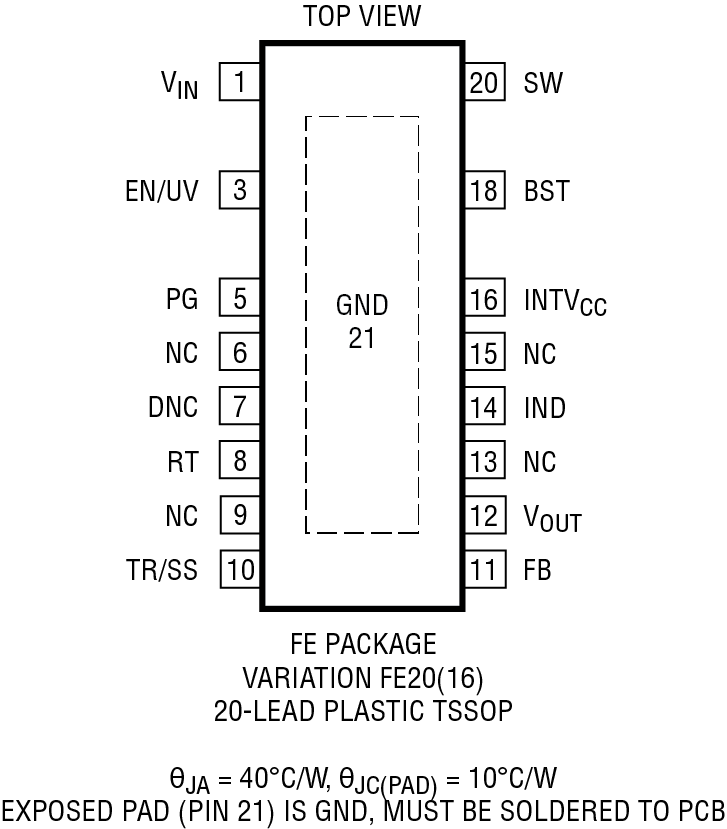

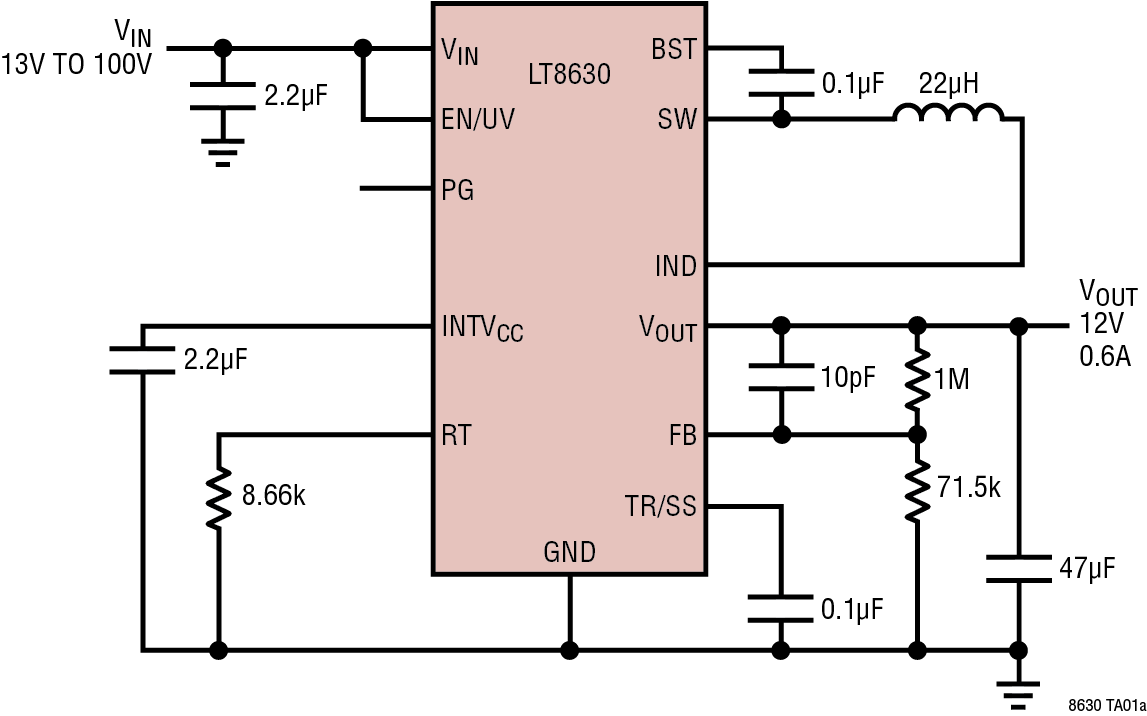

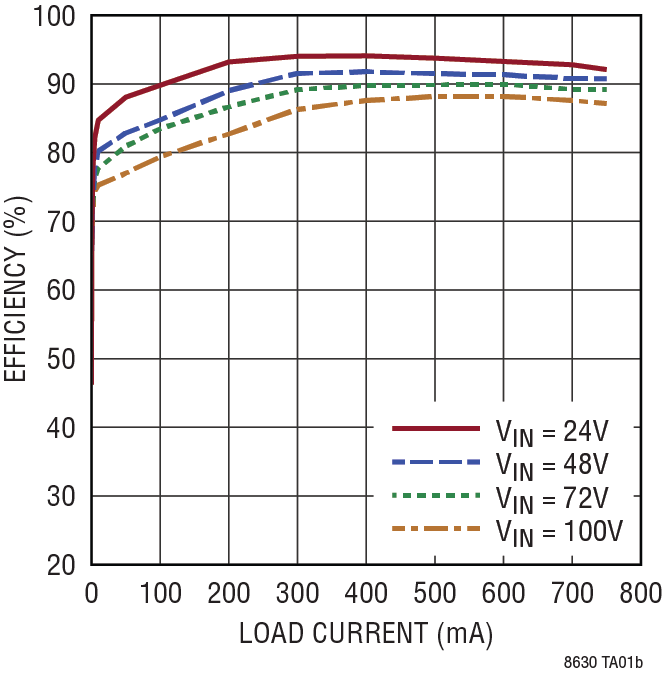

LT8630 Application Circuit LT8630 Performance Graph LT8630 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
保護スイッチ ＆ コントローラ 2
LTC4380
新規設計に推奨 低静止電流サージ・ストッパー
LTC4367
新規設計に推奨 100V過電圧、低電圧、および逆電源保護コントローラ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • LT8630
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
DC2504A

LT8630 Demo Board | Synchronous Buck, 13V ≤ VIN ≤ 100V, VOUT = 12V @ 600mA

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 2504A is a step-down converter featuring LT8630. The LT8630 is a monolithic, variable frequency, current mode synchronous step-down switching regulator. The demo board is designed for 12V output from a 13V to 100V input. The wide input range makes it suitable for regulating power from a variety of sources, including automotive, industrial systems and telecom supplies. The power switch, compensation and other necessary circuits are inside of the LT8630 to minimize external components and simplify design.
DC2504A
LT8630 Demo Board | Synchronous Buck, 13V ≤ VIN ≤ 100V, VOUT = 12V @ 600mA

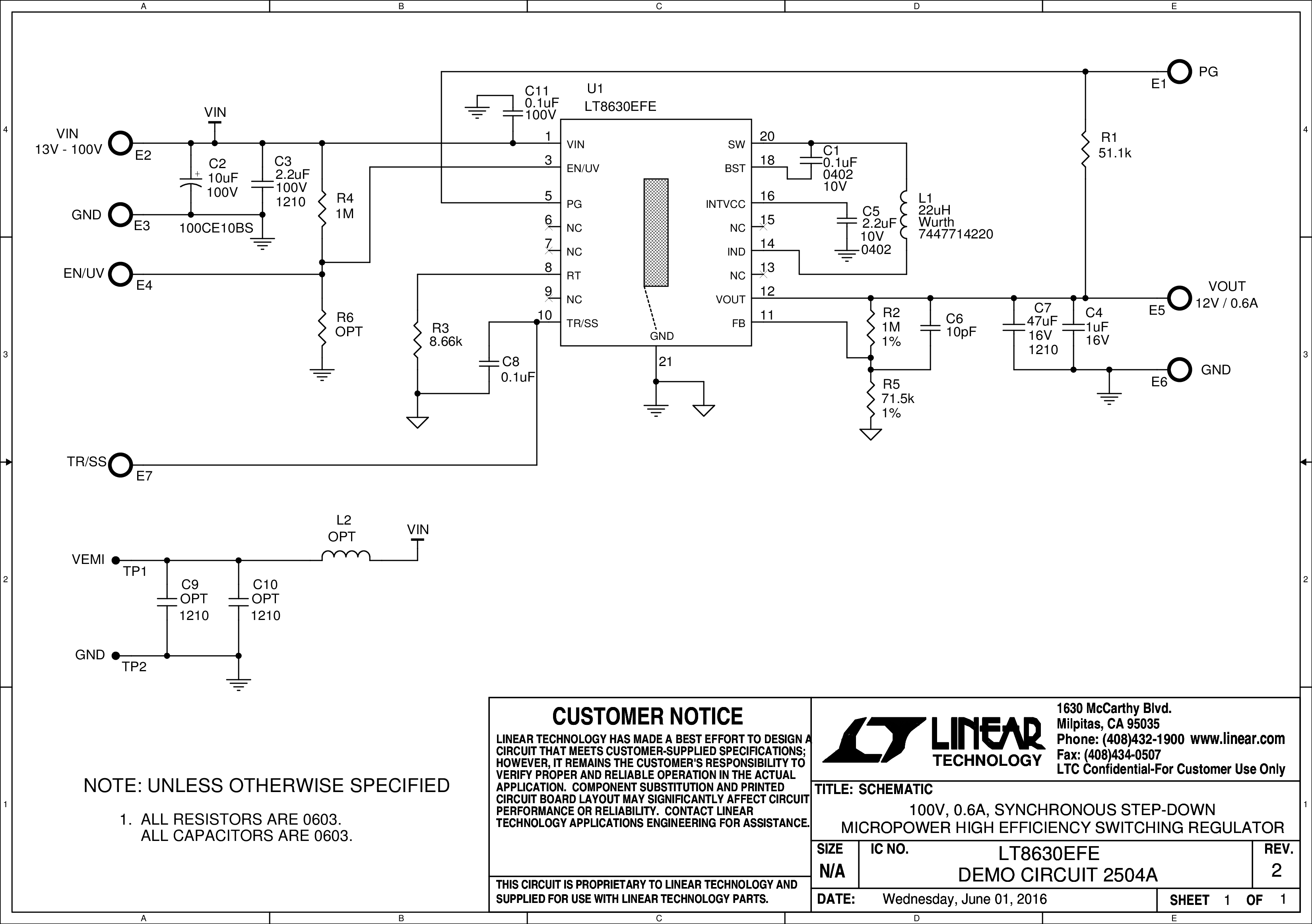

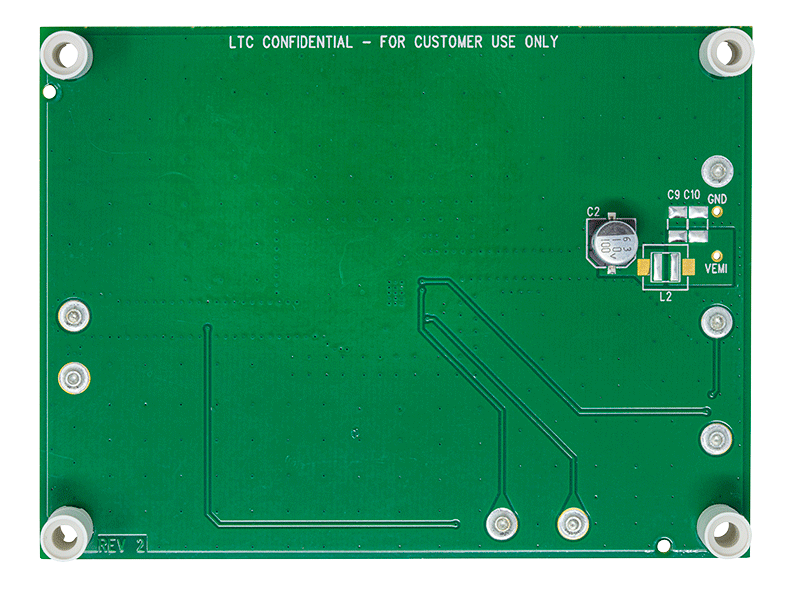

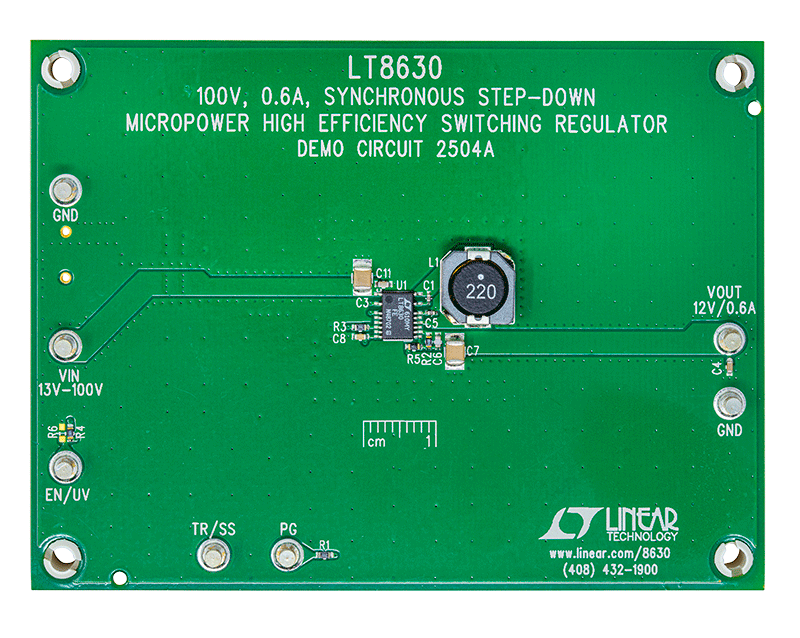

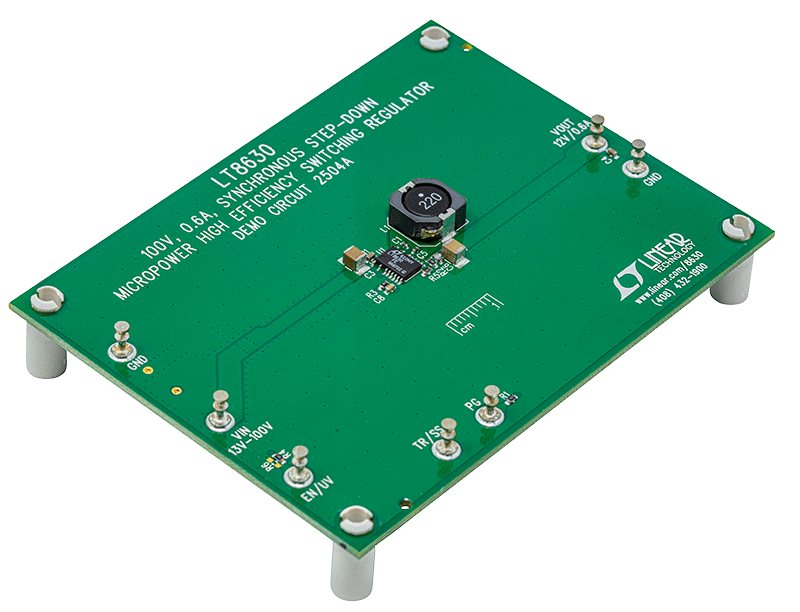

DC2504A Evaluation Board DC2504A Evaluation Board - Top View DC2504A Evaluation Board - Bottom View DC2504A - Schematic
