特長
- モニタ機能を備えたレール・トゥ・レールの電流検出アンプ
- 広い入力電圧範囲：3.4V～42V
- 超低静止電流のBurst Mode®動作：
- 3μAのIQで12VのVINから3.3VのVOUTを安定化
- 出力リップル < 10mVP-P

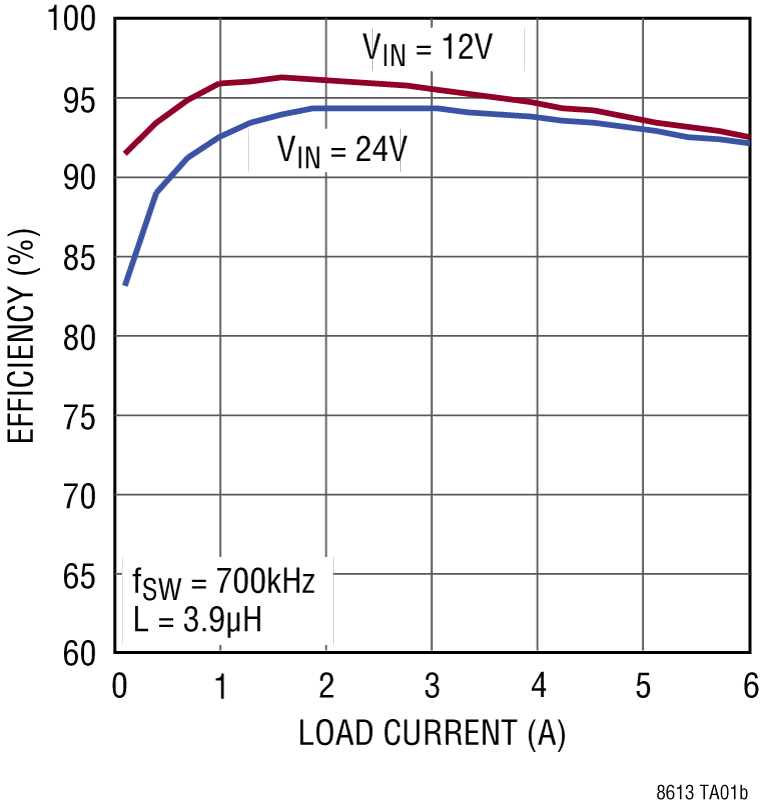

- 高効率の同期整流式動作：
- 12V入力、5V/3A出力時の効率：95%
- 12V入力、3.3V/3A出力時の効率：94%
- 短い最小スイッチ・オン時間：40ns
- すべての条件で低ドロップアウト：250mV（3A時）
- 小型インダクタを使用可能
- 低EMI
- 調整可能および同期可能な周波数：200kHz～2.2MHz
- 電流モード動作
- 高精度のイネーブル・ピン電圧しきい値：1V
- 内部補償
- 出力ソフトスタートおよび出力トラッキング
- 熱特性が改善された3mm × 6mmの小型28ピンQFNパッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
LT8613は、小型、高効率、高速の同期整流式モノリシック降圧スイッチング・レギュレータで、消費する静止電流はわずか3μAです。外付け部品の必要性を最小限に抑えるため、必要なすべての回路とともに上側と下側のパワー・スイッチを内蔵しています。モニタ・ピンと制御ピンを備えた内蔵の電流検出アンプにより、入力または出力の電流レギュレーションおよび電流制限を高精度に実行できます。低リップルのBurst Mode動作により、非常に少量の出力電流まで高い効率が可能であると同時に、出力リップルを10mVP-P未満に維持します。SYNCピンにより、外部クロックへの同期が可能です。ピーク電流モード方式を採用した内部補償により、小型のインダクタを使用できるので、高速トランジェント応答と優れたループ安定性が得られます。EN/UVピンのしきい値は高精度の1Vであり、EN/UVピンを使用して入力電圧の低電圧ロックアウトを設定することや、LT8613をシャットダウンして入力電源電流を1μAまで減らすことができます。TR/SSピンに接続するコンデンサにより、起動時の出力電圧上昇速度を設定できます。VOUTが出力電圧設定値の±9%以内に入るか、フォルト状態になると、PGフラグで通知します。LT8613は、熱抵抗を低く抑えるための露出パッドを備えた3mm × 6mmの28ピン小型QFNパッケージで供給されます。
アプリケーション
- 自動車用電源および産業用電源
- 汎用の降圧電源
- CCCV電源
2
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT8613
資料
Filters
1つが該当
-
すべて
-
ユーザ・ガイド
-
データシート
-
信頼性データ
-
技術記事
-
デザイン・ノート
-
すべて
-
English
-
日本語
-
中国語
データシート
2
ユーザ・ガイド
1
267.00K
信頼性データ
1
415.69 K
技術記事
4
HTML
HTML
HTML
HTML
デザイン・ノート
2
HTML
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 2
信頼性データ 1
ユーザ・ガイド 1
デザイン・ノート 1
技術記事 2
プレス・リリース 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LT8613EUDE#PBF |
28-Lead QFN (3mm x 6mm x 0.75mm w/ EP)
|
|
|
| LT8613EUDE#TRPBF |
28-Lead QFN (3mm x 6mm x 0.75mm w/ EP)
|
|
|
| LT8613IUDE#PBF |
28-Lead QFN (3mm x 6mm x 0.75mm w/ EP)
|
|
|
| LT8613IUDE#TRPBF |
28-Lead QFN (3mm x 6mm x 0.75mm w/ EP)
|
|
- LT8613EUDE#PBF

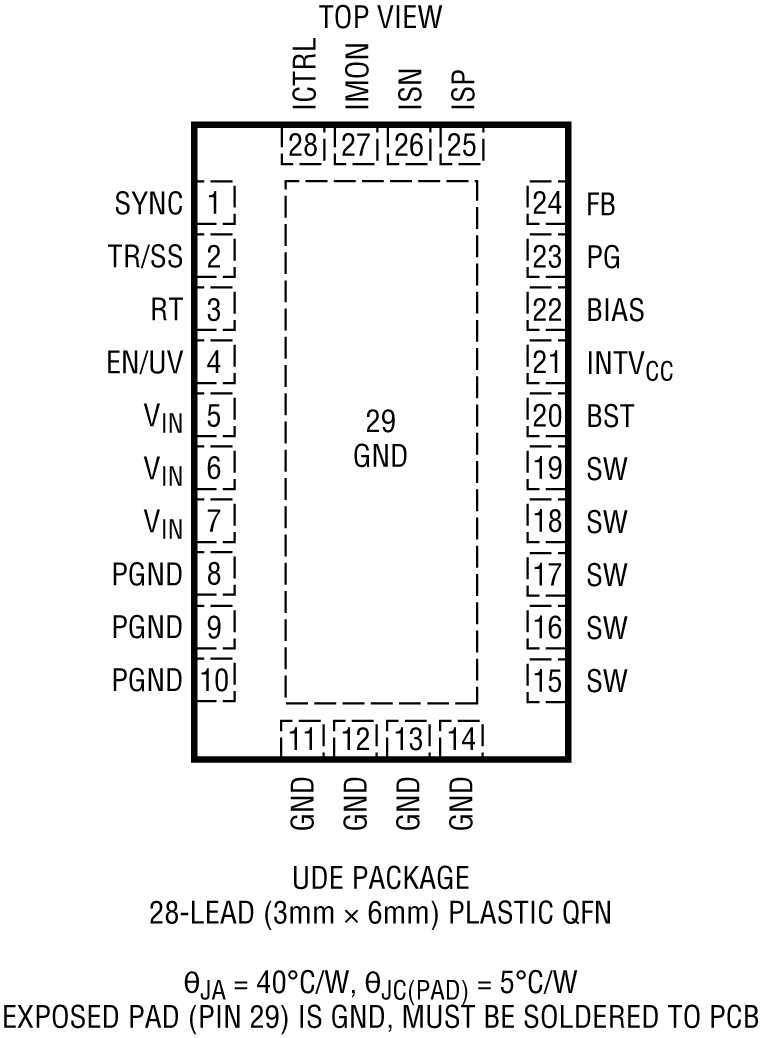

- ピン／パッケージ図
-
28-Lead QFN (3mm x 6mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT8613EUDE#TRPBF
- ピン／パッケージ図
-
28-Lead QFN (3mm x 6mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT8613IUDE#PBF
- ピン／パッケージ図
-
28-Lead QFN (3mm x 6mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT8613IUDE#TRPBF
- ピン／パッケージ図
-
28-Lead QFN (3mm x 6mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
3 11, 2020
- 20_0013
LT8613 Data Sheet Limit Change
LT8613EUDE#PBF
製造中
LT8613EUDE#TRPBF
製造中
LT8613IUDE#PBF
製造中
LT8613IUDE#TRPBF
製造中
4 11, 2019
- 19_0067
Notification of Wafer Fab Location Change for 0.35 BCD Process
LT8613EUDE#PBF
製造中
LT8613EUDE#TRPBF
製造中
LT8613IUDE#PBF
製造中
LT8613IUDE#TRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
3 11, 2020
- 20_0013
LT8613 Data Sheet Limit Change
LT8613EUDE#PBF
製造中
LT8613EUDE#TRPBF
製造中
LT8613IUDE#PBF
製造中
LT8613IUDE#TRPBF
製造中
4 11, 2019
- 19_0067
Notification of Wafer Fab Location Change for 0.35 BCD Process
LT8613EUDE#PBF
製造中
LT8613EUDE#TRPBF
製造中
LT8613IUDE#PBF
製造中
LT8613IUDE#TRPBF
製造中
ソフトウェアおよび製品のエコシステム
| 製品モデル | 製品ライフサイクル | 詳細 | ||
|---|---|---|---|---|
|
サージ・ストッパ、過電圧および過電流保護1 |
||||
|
新規設計に推奨 |
電流制限付き高電圧サージ・ストッパー |
|||
評価用キット 1
DC2011A

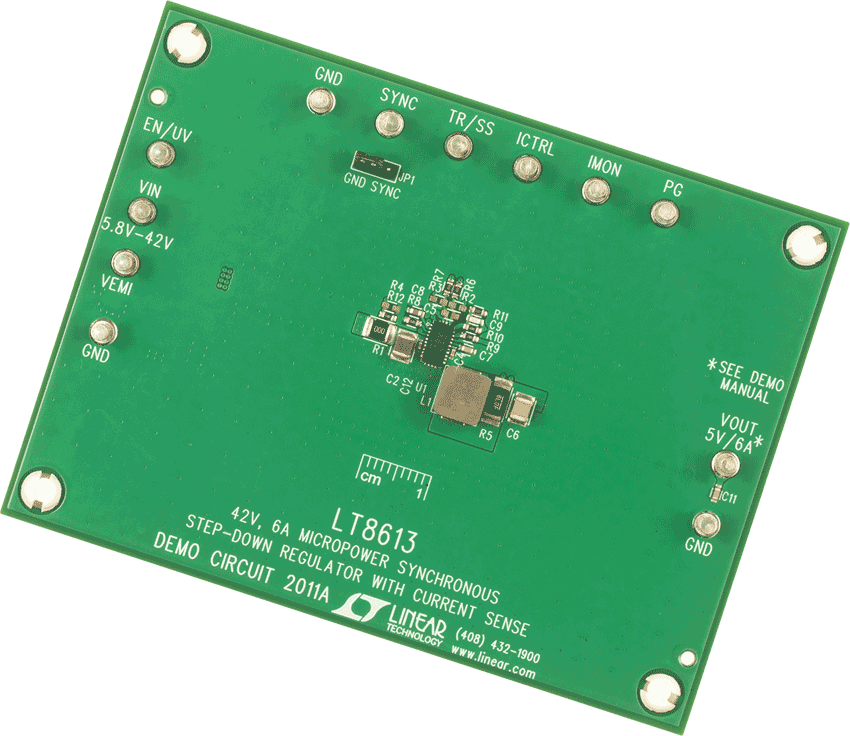

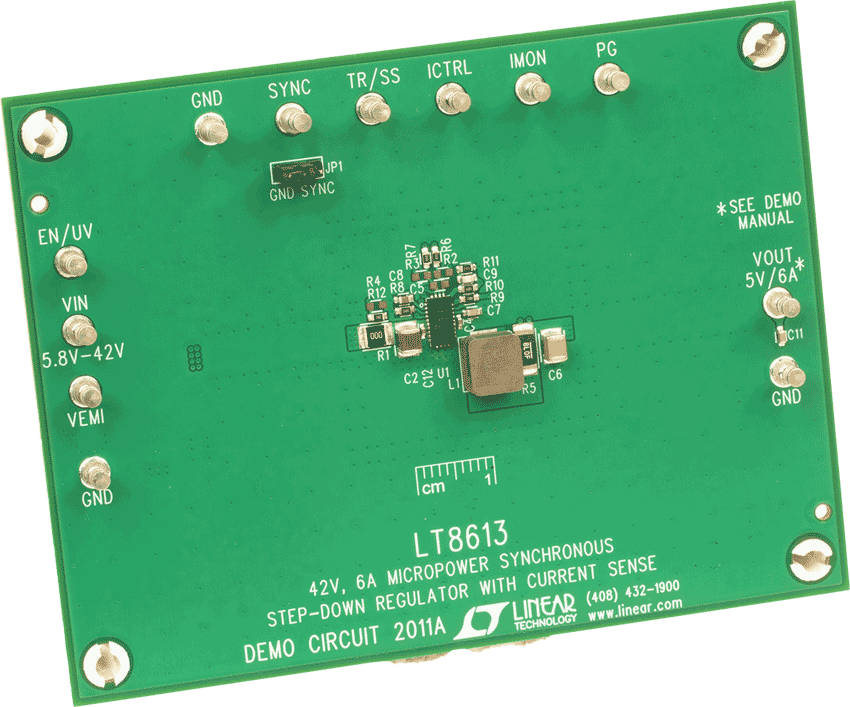

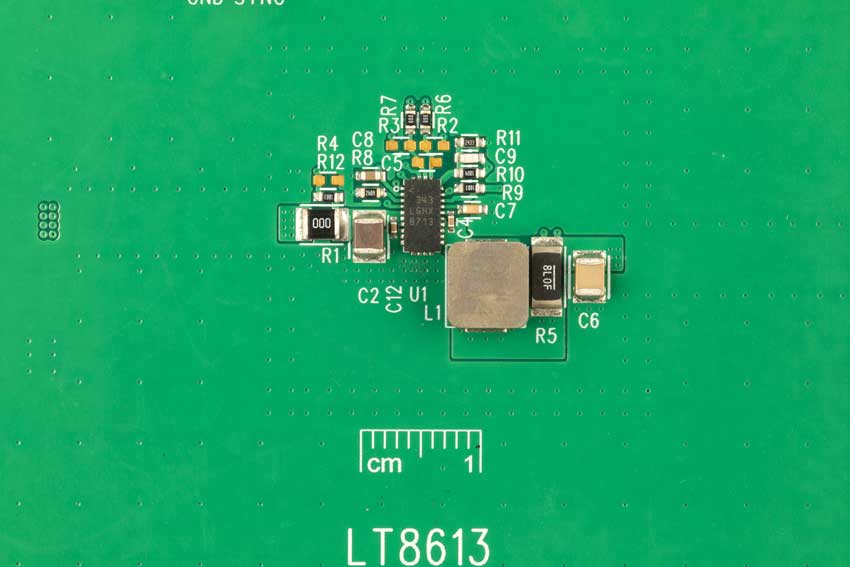

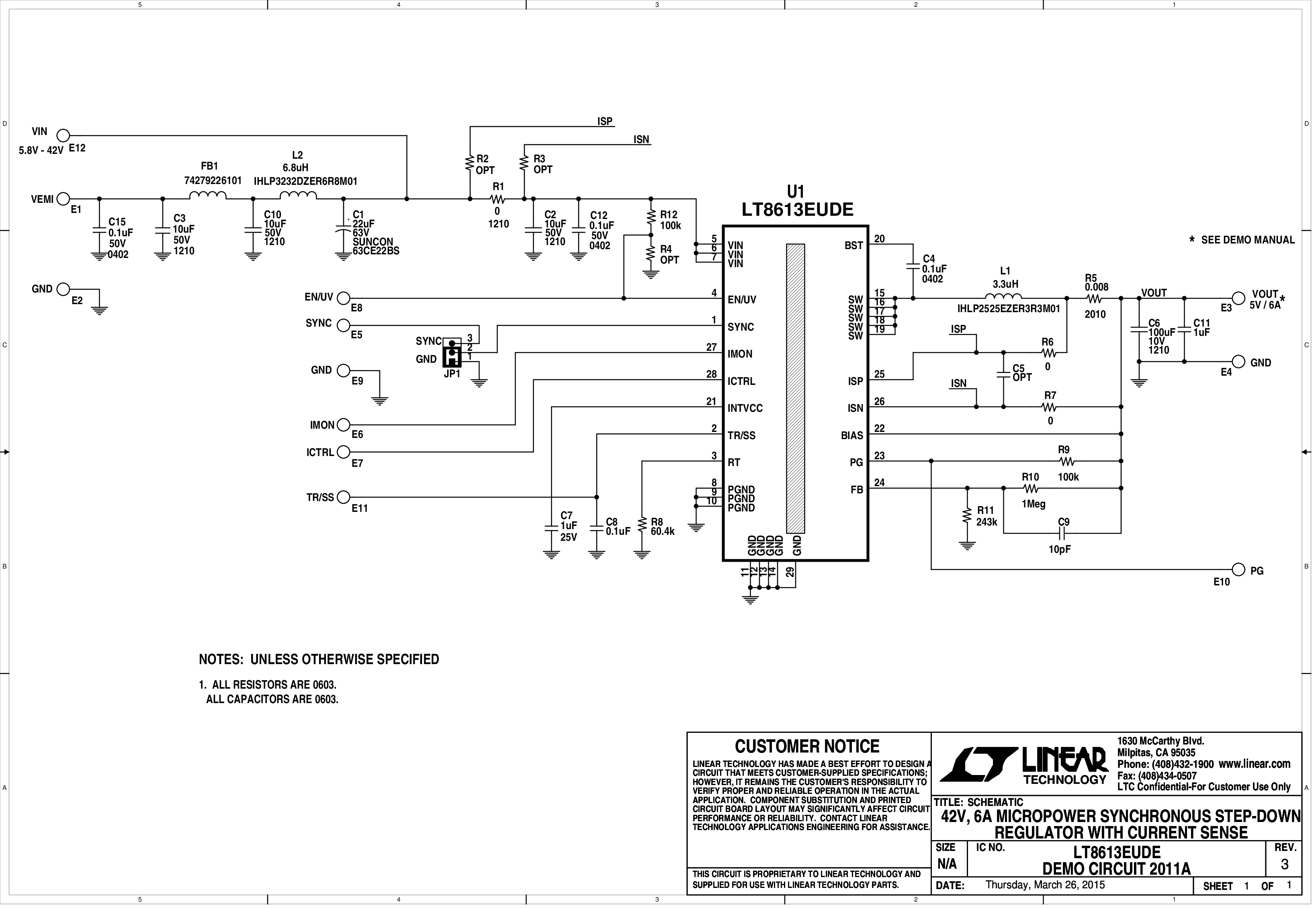

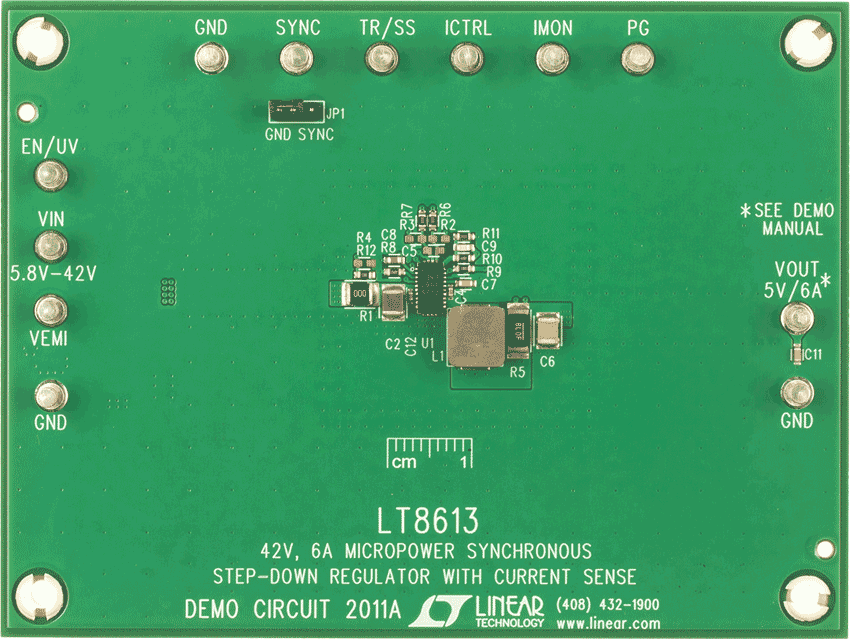

LT8613EUDE Demo Board | Sync Buck, 5.8V ≤ VIN ≤ 42V, VOUT = 5V @ 6A
