LT8495

新規設計に推奨

2A、70Vのスイッチ、POR、およびウォッチドッグ・タイマを内蔵し、静止電流が9μAのSEPIC/昇圧コンバータ

データシート
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 広い入力電圧範囲：約1V～60V（起動時は2.5V～32V）
  • 低リップルのBurst Mode®動作
    • 12V入力で5.0V出力時のIQ = 9μA
    • 出力リップル（標準10mV未満）
  • 2種類の電源ピン：
    • 効率の向上
    • 起動後の最小電源電圧を約1Vに低減してバッテリを長寿命化
  • 2A/70Vのパワー・スイッチを内蔵
  • VIN電源を取り外した場合にプログラム可能なウォッチドッグ・タイマが動作可能
  • プログラム可能なパワーオン・リセット（POR）タイマ（入力電源電圧が1.3Vまで低下してもRSTが機能）
  • TSSOPパッケージでのFMEAフォルト耐性あり
  • 固定周波数のPWM、SEPIC/昇圧/フライバック構成
  • プログラム可能なスイッチング周波数：250kHz～1.5MHz
  • SWENピンとRSTINピンでUVLOをプログラム可能
  • 1個のコンデンサでソフトスタートをプログラム可能
  • 20ピンTSSOPパッケージ

LT8495は、パワーオン・リセットとウォッチドッグ・タイマを内蔵した可変周波数（250kHz～1.5MHz）のモノリシック・スイッチング･レギュレータです。動作時は静止電流を9μA未満にすることが可能であり、SWEN、WDE、およびRSTINが“L”のときは約0.3μAです。SEPIC、昇圧、またはフライバック・コンバータとして構成可能なので、低リップルのBurst Mode動作により、低出力電流時に高い効率を維持しつつ、出力リップルを10mV未満に維持できます。このデバイスは、2種類の電源ピン（VINおよびBIAS）により、自動的に最も効率の高い電源で動作することができます。入力電源電圧は、SEPIC構成では最大60V、昇圧構成とフライバック構成では最大32V（ライドスルー電圧は最大60V）にすることができます。起動後は、VINの電圧が2.5Vより低くなった場合でも、デバイスはその出力（BIAS）から電流を流すことができるので、バッテリ寿命が長くなります。

リセットとウォッチドッグのタイムアウト期間は、外付けコンデンサを使用して別個に調整できます。SWENピンに抵抗分割器を使用することにより、プログラム可能な低電圧ロックアウト（UVLO）をコンバータに対して実現します。RSTINに抵抗分割器を接続することにより、RSTピンをアサートするUVLO制御を行います。

この他に、周波数フォールドバックやソフトスタートなどの機能も内蔵しています。TSSOPでのフォルト耐性により、出力電圧がその設定値を超えて上昇することなく、隣接ピンの短絡または開放が可能です。LT8495は、熱抵抗を低く抑えるための露出パッドを備えた20ピンTSSOPパッケージで供給されます。


アプリケーション

  • 自動車のECU電源
  • 携帯型製品の電源
  • 産業用電源
LT8495
2A、70Vのスイッチ、POR、およびウォッチドッグ・タイマを内蔵し、静止電流が9μAのSEPIC/昇圧コンバータ

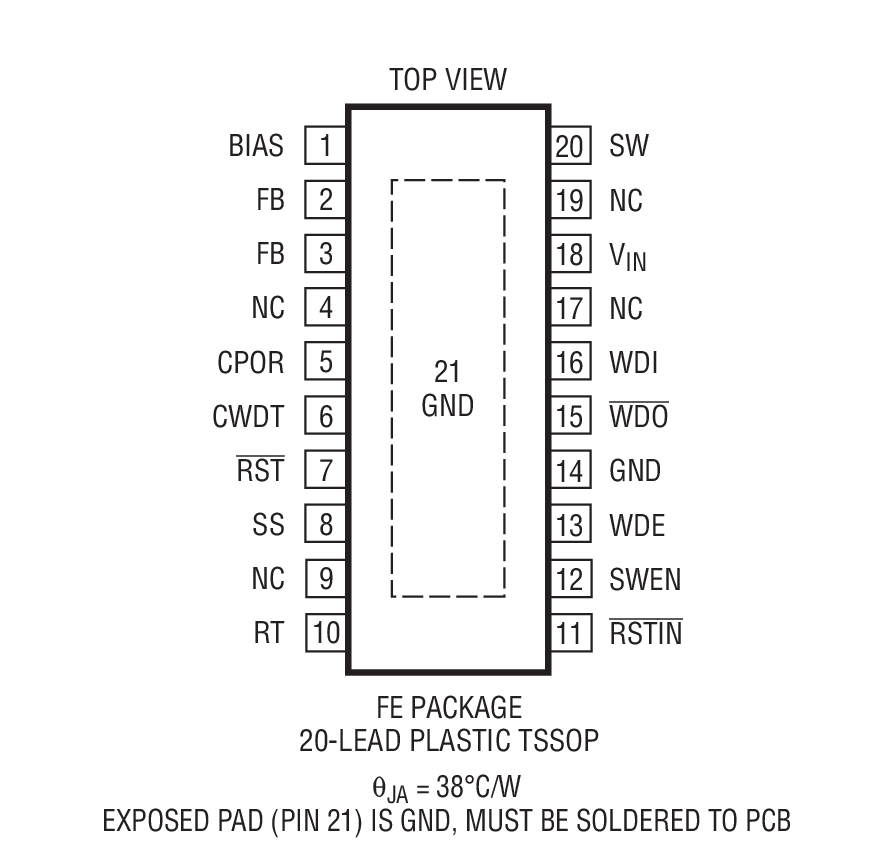

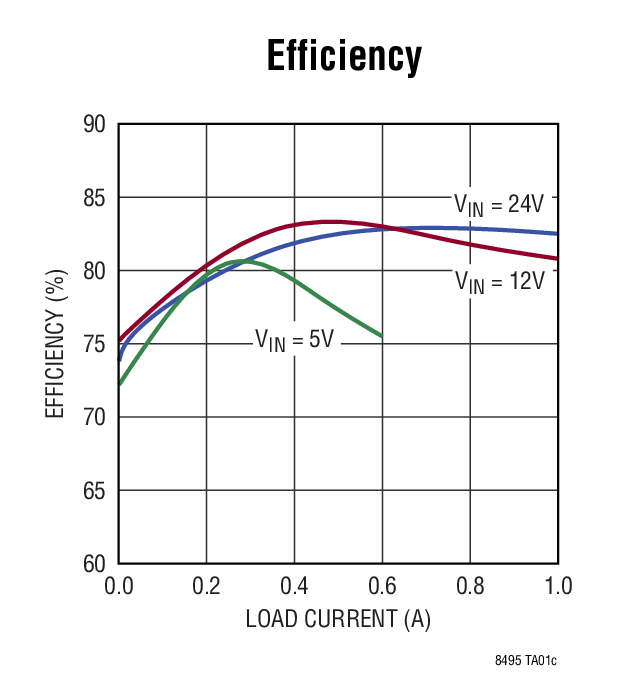

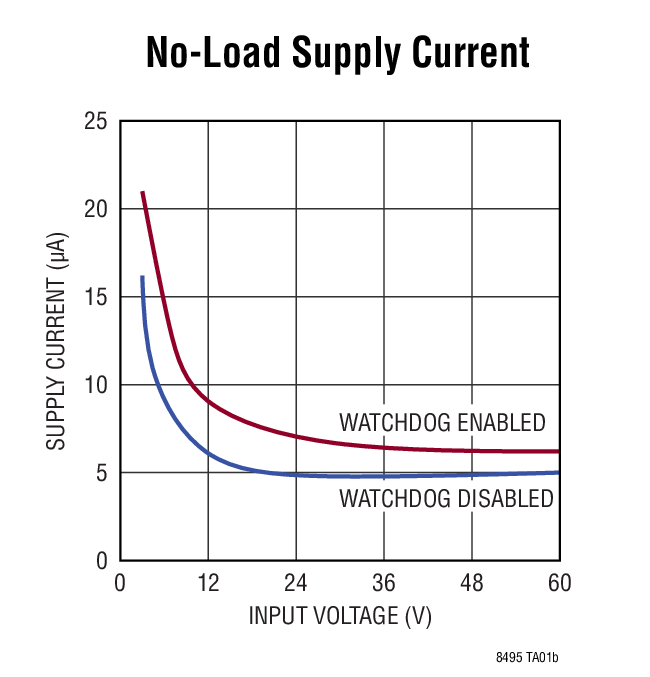

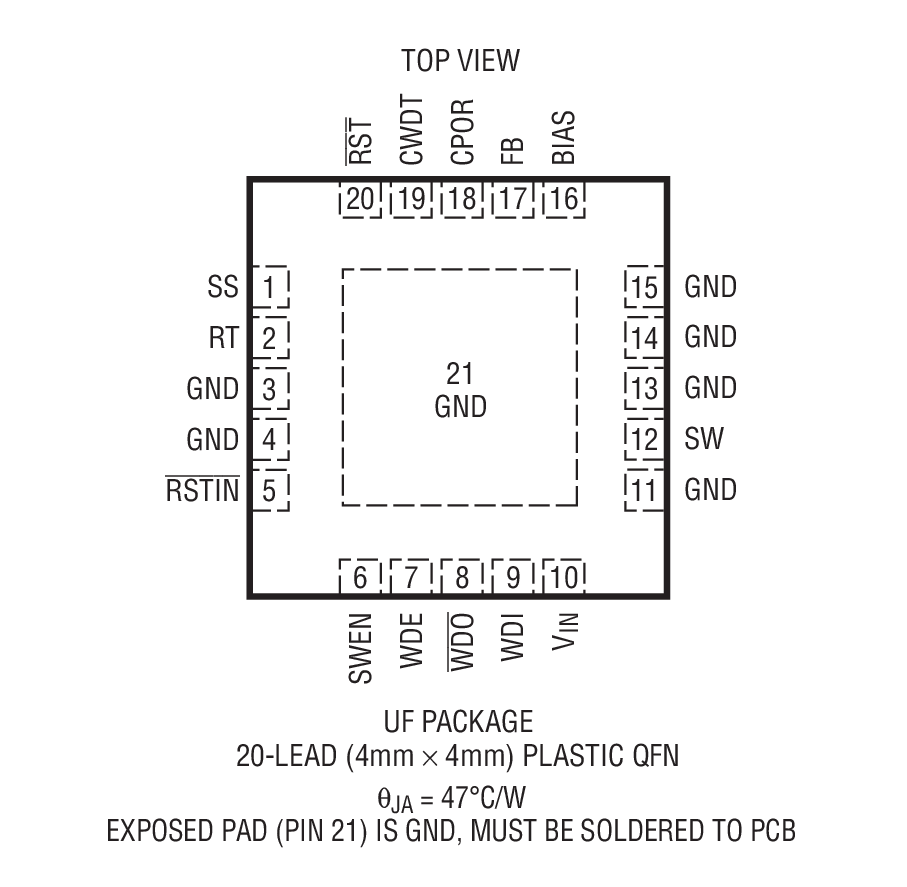

450kHz, 5V Output SEPIC Converter No-Load Supply Current Efficiency Product Package 1 Product Package 2
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

技術記事 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
保護スイッチ ＆ コントローラ 1
LT4363
新規設計に推奨 電流制限付き高電圧サージ・ストッパー
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • LT8495
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
DC2205A

LT8495 Demo Board | SEPIC, 3V ≤ VIN ≤ 60V, VOUT = 5V @ 1A

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 2205A is a monolithic SEPIC converter featuring LT8495. The demo board is designed for 5V output from a 3V to 60V input at 450kHz switching frequency. The max output current is 1A when the input voltage is above 12V, and is reduced with lower input voltage. The LT8495 is a monolithic switching regulator with a power-on reset and watchdog timer. Quiescent current can be less than 9μA when operating. Dual supply pins (VIN and BIAS) allow the part to automatically operate from the most efficient supply.
DC2205A
LT8495 Demo Board | SEPIC, 3V ≤ VIN ≤ 60V, VOUT = 5V @ 1A

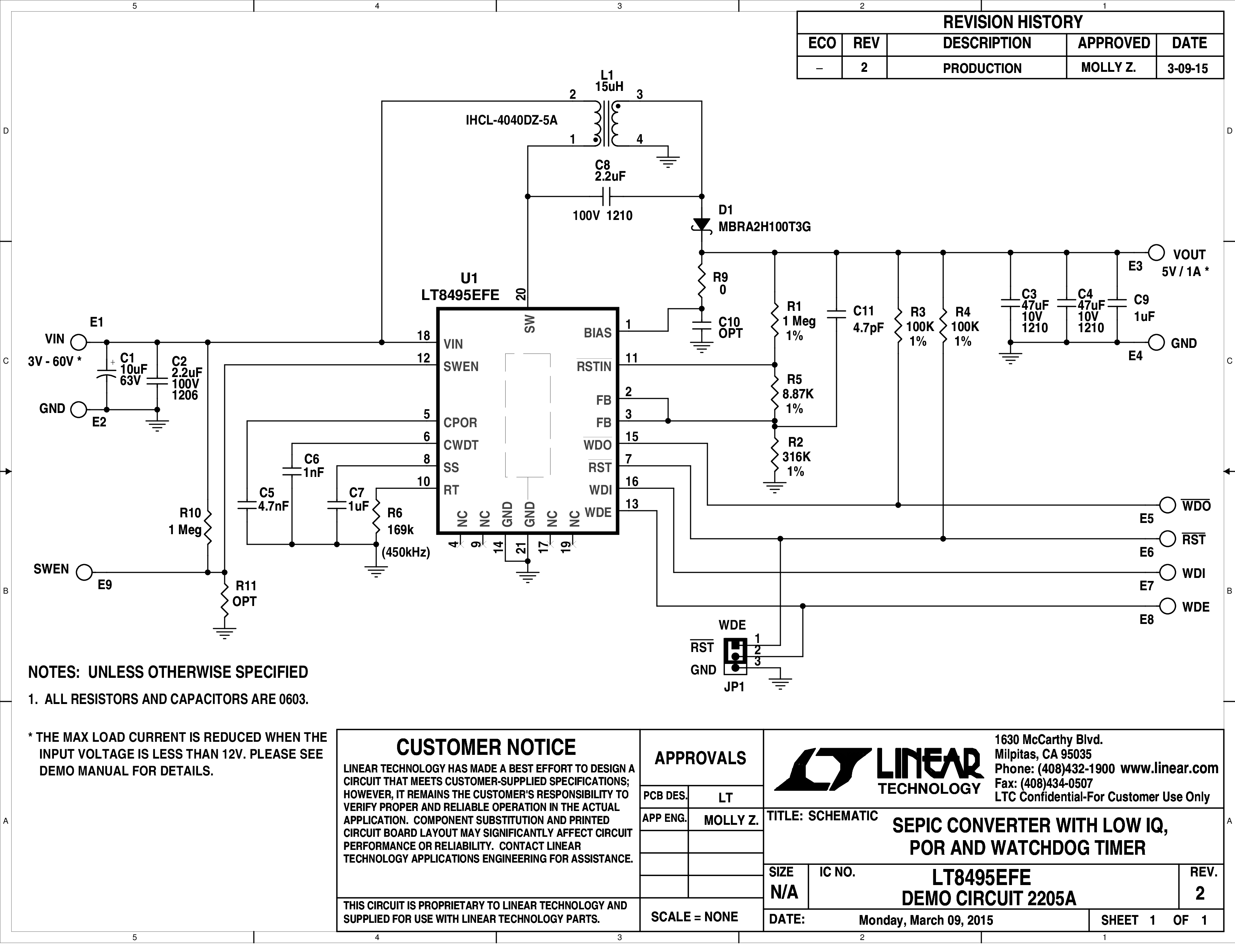

DC2205A - Schematic
