LT8494

2A、70Vスイッチ内蔵、静止電流7μAのSEPIC/昇圧DC/DCコンバータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 10
1Ku当たりの価格 最低価格:$3.42
特長
  • 低リップルのBurst Mode®動作:
    • 12V入力、5V出力時のIQ:7μA
    • 出力リップル(標準10mV未満)
  • 2種類の電源ピン:
    • 効率の向上
    • 起動後の最小電源電圧を約1Vに低減してバッテリを長寿命化
  • 広い入力電圧範囲:約1V~60V(起動時は2.5V~32V)
  • 入力電源電圧が1.3Vまで低下してもPGが機能
  • TSSOPパッケージでのFMEAフォルト耐性あり
  • 固定周波数のPWM、SEPIC/昇圧/フライバック構成
  • NPNパワー・スイッチ:2A/70V
  • プログラム可能なスイッチング周波数:250kHz~1.5MHz
  • SWENピンでUVLOをプログラム可能
  • 1個のコンデンサでソフトスタートをプログラム可能
  • 小型20ピンQFNパッケージまたは20ピンTSSOPパッケージ
製品概要
show more Icon

LT8494は、可変周波数(250kHz~1.5MHz)のモノリシック・スイッチング・レギュレータです。動作時は静止電流を7μA未満にすることが可能であり、SWENが“L”のときは約0.3μAです。LT8494は、SEPICコンバータ、昇圧コンバータ、またはフライバック・コンバータとして構成できます。

低リップルのBurst Mode動作により、低出力電流時に高い効率を維持しつつ、出力リップルを10mV未満に保ちます。このデバイスは、2種類の電源ピン(VINおよびBIAS)により、自動的に最も効率の高い電源で動作することができます。入力電源電圧は、SEPIC構成では最大60V、昇圧構成とフライバック構成では最大32V(ライドスルー電圧は最大60V)にすることができます。起動後は、VINの電圧が2.5Vより低くなった場合でも、デバイスはその出力(BIAS)から電流を流すことができるので、バッテリ寿命が長くなります。

SWENピンに抵抗分割器を使用することにより、プログラム可能な低電圧ロックアウト(UVLO)をコンバータに対して実現します。出力電圧が設定出力電圧の92%に達すると、パワーグッド・フラグによって通知されます。

この他に、周波数フォールドバックやソフトスタートなどの機能も内蔵しています。LT8494は、熱抵抗を低く抑えるための露出パッドを備えた20ピンQFNパッケージおよび20ピンTSSOPパッケージで供給されます。TSSOPでのフォルト耐性により、出力電圧がその設定値を超えて上昇することなく、隣接ピンの短絡または開放が可能です。


アプリケーション

  • 自動車のECU電源
  • 携帯型製品の電源
  • 産業用電源

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 10
1Ku当たりの価格 最低価格:$3.42

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT8494EFE#PBF
  • HTML
  • HTML
LT8494EFE#TRPBF
  • HTML
  • HTML
LT8494EUF#PBF
  • HTML
  • HTML
LT8494EUF#TRPBF
  • HTML
  • HTML
LT8494HFE#PBF
  • HTML
  • HTML
LT8494HFE#TRPBF
  • HTML
  • HTML
LT8494IFE#PBF
  • HTML
  • HTML
LT8494IFE#TRPBF
  • HTML
  • HTML
LT8494IUF#PBF
  • HTML
  • HTML
LT8494IUF#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT8494EFE#PBF

製造中

LT8494EFE#TRPBF

製造中

LT8494HFE#PBF

製造中

LT8494HFE#TRPBF

製造中

LT8494IFE#PBF

製造中

LT8494IFE#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT8494EFE#PBF

製造中

LT8494EFE#TRPBF

製造中

LT8494HFE#PBF

製造中

LT8494HFE#TRPBF

製造中

LT8494IFE#PBF

製造中

LT8494IFE#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

評価用キット 1

reference details image

DC2242A

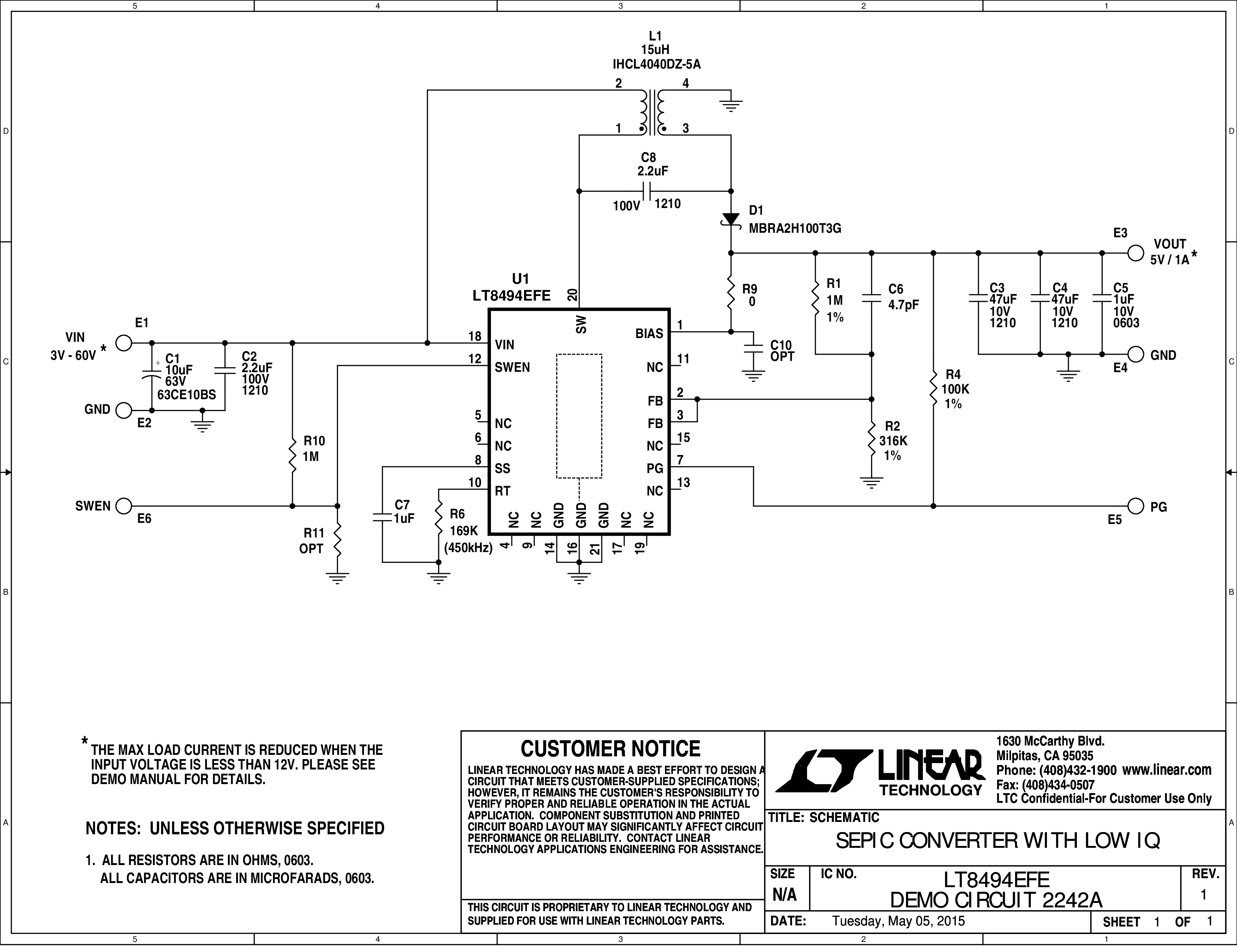

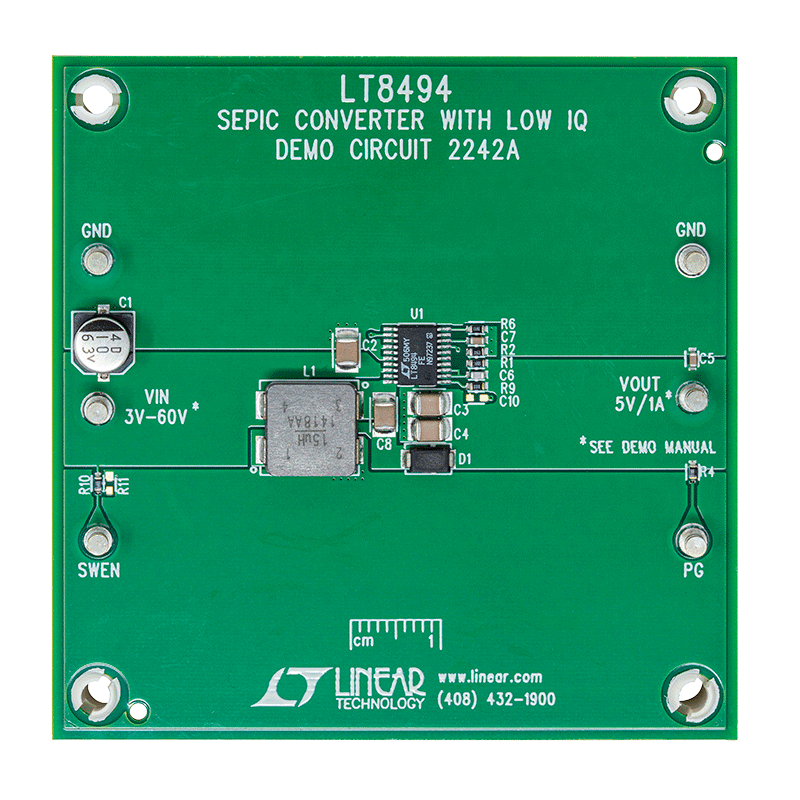

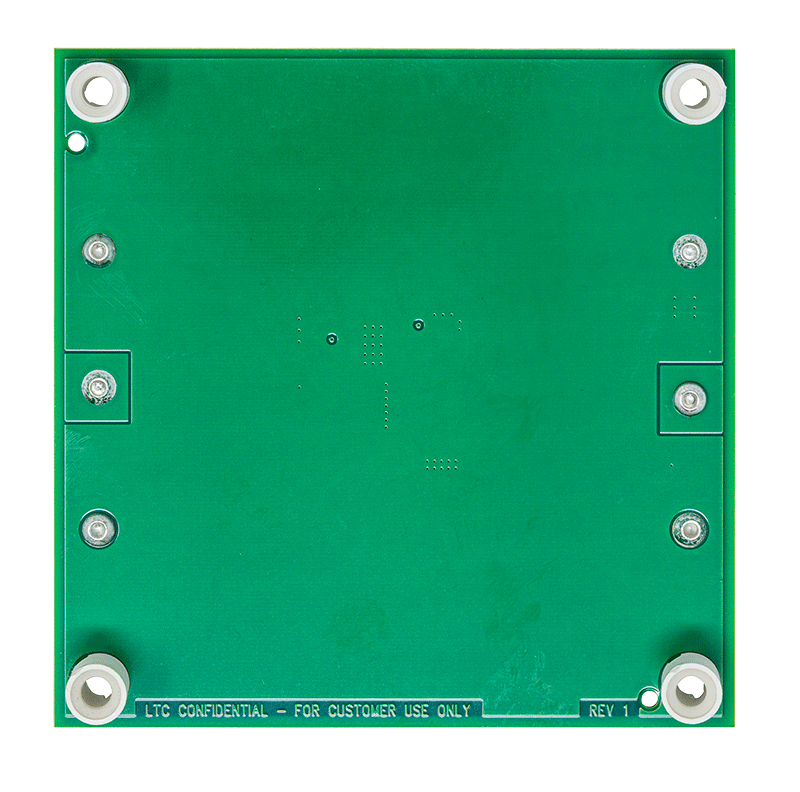

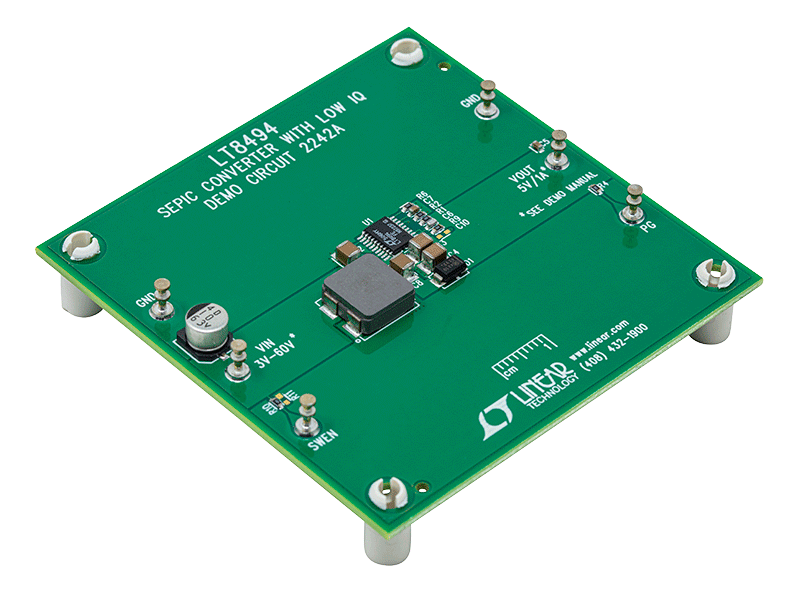

LT8494EFE Demo Board | SEPIC, 3V ≤ VIN ≤ 60V; VOUT = 5V @ 1A
