LT8361

新規設計に推奨

2A、100Vのスイッチを内蔵した低 IQ昇圧／SEPIC／反転型コンバータ

データシート (Rev. B)
製品セレクション・テーブル
Viewing:
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。

製品情報

  • 広い入力電圧範囲：2.8V ～ 60V
  • 超低静止電流および低リップルのBurst Mode®動作：IQ = 9μA
  • 2A、100Vのパワー・スイッチ
  • 1本の帰還ピンを使用して、正または負の出力電圧を設定
  • プログラマブルな周波数（300kHz～2MHz）
  • 外部クロックに同期可能
  • スペクトラム拡散周波数変調によるEMIの低減
  • 高効率を実現するBIAS ピン
  • プログラマブルな低電圧ロックアウト（UVLO）
  • 熱強化型16ピンMSOPパッケージ
  • オートモーティブ・アプリケーション向けにAEC-Q100に適合
LT8361
2A、100Vのスイッチを内蔵した低 IQ昇圧／SEPIC／反転型コンバータ
LT8361 Application Circuit LT8361 Performance Graph LT8361 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ツールおよびシミュレーション

LTspice 2

下記製品はLTspiceで使用することが出来ます。:

  • LT8361
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
DC2599A

LT8361デモ用ボード| SEPIC、VIN = 4.5V〜48V、VOUT= 24V（最大600mA）

今すぐ購入 詳細を表示

製品詳細

デモ回路2599Aは、SEPIC構成でLT8361の動作を検証します。このデモ回路は400kHzのスイッチング周波数で動作し、4.5V〜48Vの入力電源を24Vに変換し、（入力電圧に応じて）最大600mAの出力電流を供給するように設計されています。

LT8361は最大60Vの高い入力電圧で動作可能ですが、このデモ回路では、入力は入力コンデンサの電圧定格によって制限されます。

このデモ用ボードは選択可能なジャンパJP1を備えており、これはSYNCピンで望ましい動作モードを選択するのに役立ちます。デフォルト設定はBurst Mode®動作です。

このレイアウトは、優れたEMI性能と小型ソリューション・サイズを実現するように最適化されています。CISPR 25クラス5の放射規制値をクリアするには、入力および出力フィルタと、C20およびC21で構成される最適化されたパワー・スイッチング・ループが必要で、デフォルトで付属しています。これらの部品は、ノイズ耐性を必要としないアプリケーションでは除くことができます。

デバイス、動作、アプリケーション情報については、データシートで詳しく説明しています。このデモ・マニュアルと併せて、必ずデータシートを読んでください。
DC2599A
LT8361デモ用ボード| SEPIC、VIN = 4.5V〜48V、VOUT= 24V（最大600mA）

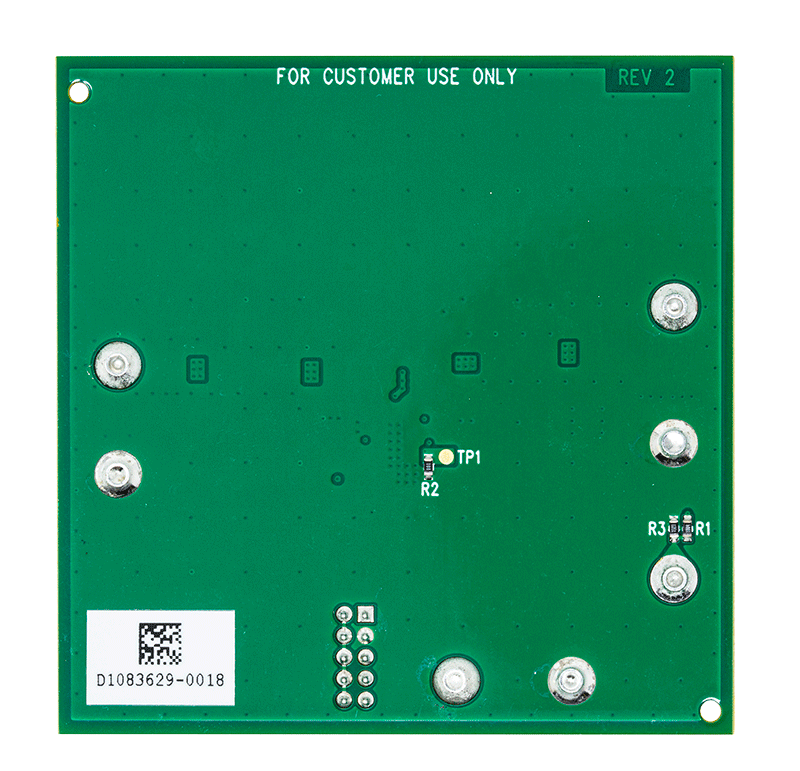

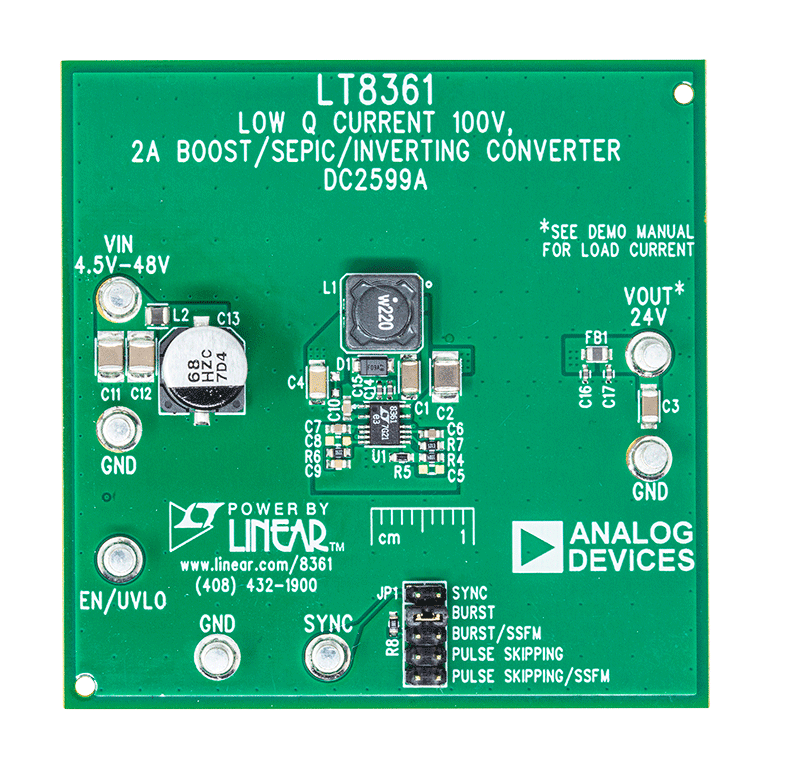

DC2599A Evaluation Board DC2599A Evaluation Board - Top View DC2599A Evaluation Board - Bottom View DC2599A_UG-1367 Image
