製品概要

機能と利点

  • 広い入力電圧範囲:3V~60V
  • 低IQBurst Mode®動作:8μA
  • 2MHz時の最大効率:95%
  • ±1.5%内部1V電圧リファレンス
  • 5Vスプリット・ゲート・ドライブによる効率性とEMI最適化
  • 外付けクロック同期機能付きの100kHz~2MHz固定スイッチング周波数
  • 低EMI向けスペクトラム拡散周波数変調
  • 高精度の有効化閾値およびヒステリシス
  • プログラマブル出力ソフトスタートおよびトラッキング
  • 熱強化型12ピンMSOPパッケージ

製品概要

LT8357は広い入力範囲、電流モードのDC/DCコントローラであり、昇圧、SEPICまたはフライバック・コンバータとして構成できます。LT8357は5Vスプリット・ゲート・ドライブにより、ローサイドNチャンネル・パワーMOSFETを駆動します。電流モード・アーキテクチャにより、調整可能かつ位相同期可能な100kHz~2MHz固定周波数動作、または低EMI向けの内部19%三角波スペクトラム拡散動作が可能です。軽負荷時にパルス・スキップ・モードと低リップルBurst Mode動作のいずれかを選択できます。その他の機能として、SEPICおよびフライバック構成における出力パワー・グッドおよび出力短絡保護があります。

LT8357は3V~60Vの広い入力圧力範囲と8μAの低い静止電流を備え、オートモーティブ、産業用、およびバッテリ駆動のシステムに、シンプルかつコンパクトで効率的なソリューションを提供します。

アプリケーション

  • オートモーティブおよび工業用システム
  • バッテリ駆動のシステム
  • 携帯電子機器

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

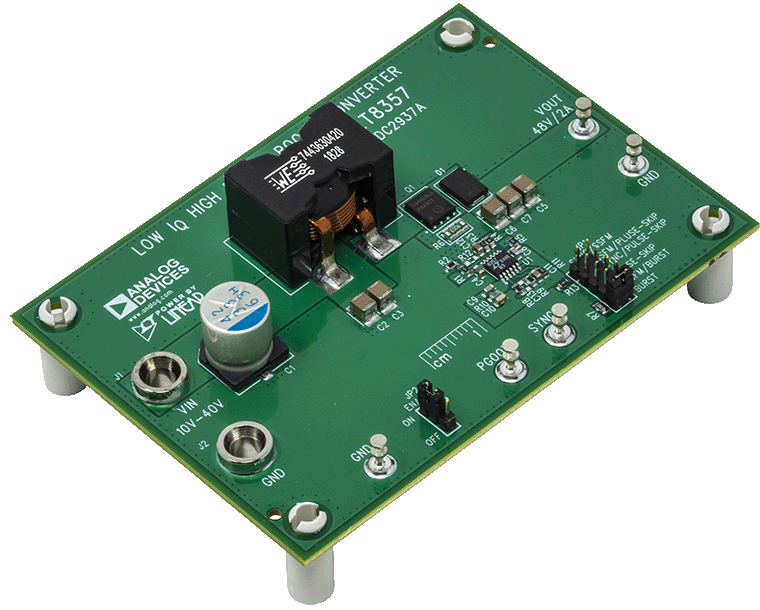

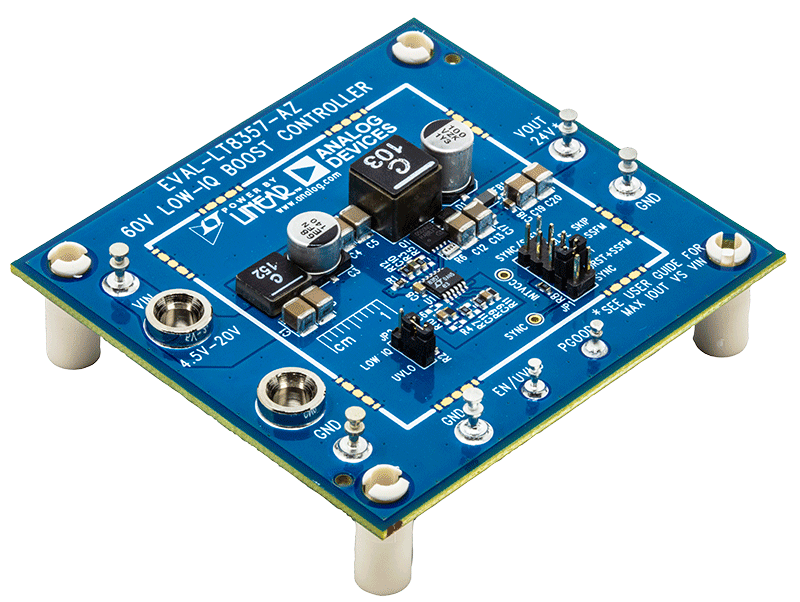

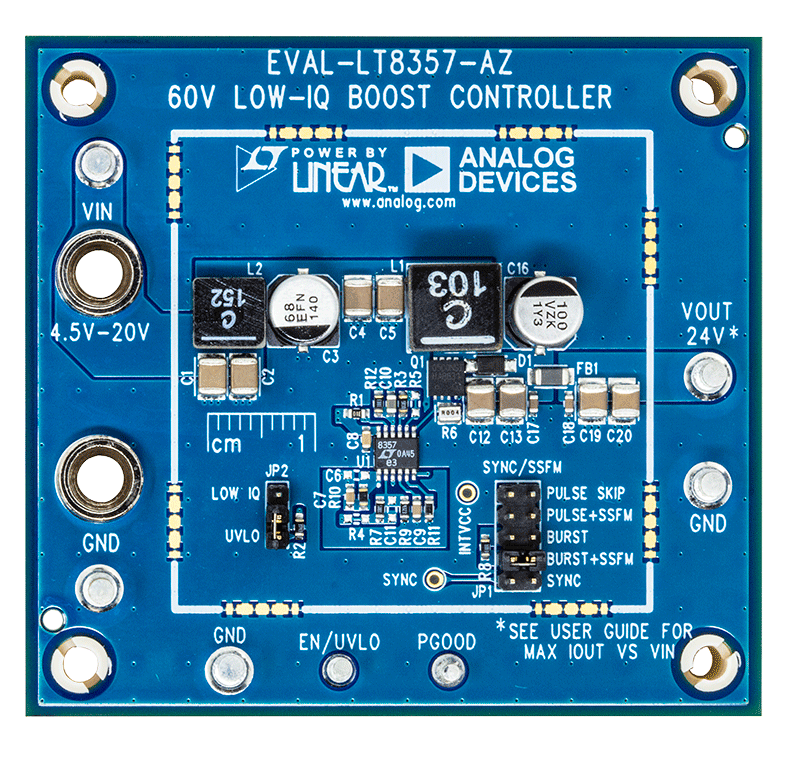

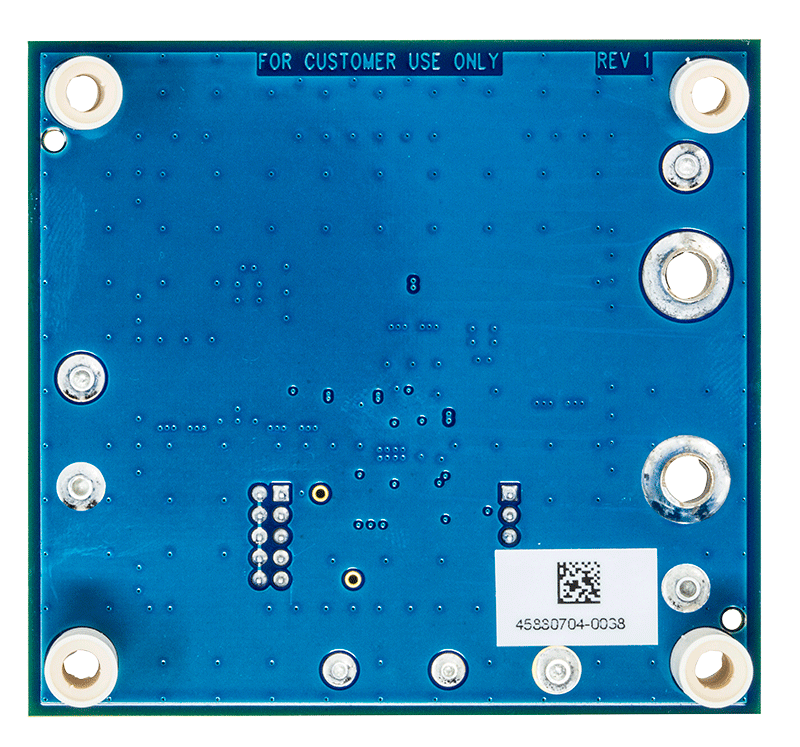

評価キット (2)

ツール

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。

LTspice

下記製品はLTspiceで使用することが出来ます。:

LT8357

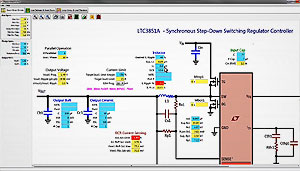

LTpowerCAD

LTpowerCAD® is a power supply design program which selects power stage components, provides detailed power efficiency, shows quick loop Bode plot stability and load transient analysis, and can export to LTspice for simulation.

LTPowerCAD

Design tools for the following parts are available in LTpowerCAD:

LT8357(SEPIC
