LT8342

新規設計に推奨

入力切断機能とPassThru機能を備えた、40V、9A、低IQの同期整流式昇圧Silent Switcher®（サイレント・スイッチャ）

データシート (Rev. 0)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • Silent Switcher™アーキテクチャ
    • 超低EMI放射
    • オプションのスペクトラム拡散周波数変調
  • 40V、9Aの電源スイッチ内蔵
  • 出力短絡保護／突入電流低減
  • 広い入力電圧範囲：2.8V～40V
  • 出力電圧：最大36Vまでプログラム可能
    • オプションの2本のピンで21の出力電圧を選択可能
  • 低VINピン静止電流：
    • シャットダウン時350nA、Burst Mode時9μA、PassThru™時12μA（VIN ≥ VOUT）
  • 100%デューティサイクル対応
  • 調整と同期が可能：300kHz～3MHz
  • 軽負荷時はパルススキップ・モードまたはBurst Mode
  • 出力ソフトスタートおよびパワー・グッド・モニタリング
  • 小型24ピン（4mm × 4mm）LQFNパッケージ

LT®8342は、低IQ の同期整流式昇圧DC/DCコンバータです。このデバイスは、高スイッチング周波数で高い効率を実現しながら電磁干渉（EMI）の放射を最小限に抑える、Silent Switcherアーキテクチャとオプションのスペクトラム拡散周波数変調機能を備えています。出力短絡保護と突入電流低減はオプションです。

広い入出力電圧範囲、Burst Mode動作時の低VINピン静止電流、およびPassThru動作（VIN ≥ VOUT）時における同期MOSFETの100%デューティサイクル対応により、LT8342は汎用昇圧アプリケーションやオートモーティブ用事前昇圧アプリケーションに最適なデバイスとなっています。

フィードバック・ループのVOUT静止電流を削減するには、オプションの内部抵抗分割器（≥10MΩ）と2本のピンで21の出力電圧レベルを選択します。

LT8342は40V、9Aのパワー・スイッチを内蔵しており、300kHz～3MHzの範囲にプログラム可能なスイッチング周波数で動作します。外部クロックに同期することも可能です。LT8342は、プログラム可能な出力ソフトスタート、出力パワー・グッド・フラグ、および出力過電圧ロックアウトを備えています。

アプリケーション

  • オートモーティブ用および工業用電源
  • 汎用昇圧

    •
    LT8342
    入力切断機能とPassThru機能を備えた、40V、9A、低IQの同期整流式昇圧Silent Switcher®（サイレント・スイッチャ）
    LT8342 Typical Application Circuit LT8342 Typical Application Graph LT8342 Pin Configuration
    myAnalogに追加

    myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

    新規プロジェクトを作成
    質問する
    サポート

    アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

    ドキュメント

    データシート 2

    さらに詳しく
    myAnalogに追加

    myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

    新規プロジェクトを作成

    ソフトウェア・リソース

    必要なソフトウェア／ドライバが見つかりませんか？

    ドライバ／ソフトウェアをリクエスト

    評価用キット

    eval board
    schematic 1
    schematic 2
    schematic 3
    EVAL-LT8342-AZ

    評価：24V出力電圧アプリケーションにおけるLT8342

    今すぐ購入 詳細を表示

    機能と利点

    • 入力電圧範囲：6V～20V
    • 出力電圧：24V
    • 12V入力で最大3Aの負荷電流
    • スイッチング周波数：2MHz
    • 95.1%の高効率（VIN = 12V、IOUT = 2.5A）
    • イネーブル／UVLO（Under Voltage Lock Out）入力、抵抗によりプログラム可能なUVLO閾値
    • 動作モードを選択可能
    • 出力短絡保護／突入電流低減
    • 入力切断
    • PassThru動作
    • 外部周波数同期
    • 外部補償
    • 過熱保護
    • 実証済みプリント回路基板（PCB）レイアウト
    • 完全実装済みおよび試験済み

    製品詳細

    EVAL-LT8342-AZ評価用ボードは、LT8342（入力切断機能とPassThru™機能を備えた、40V、9A、低IQの同期整流式昇圧Silent Switcher™（サイレント・スイッチャ））の評価を目的としており、実績のある設計となっています。このアプリケーション回路は、最適なパフォーマンスと部品サイズを実現するように構成されています。電磁干渉（EMI）と熱性能が最適化されたこのボードをレイアウト例として使用することで、独自に設計するシステムでも同様の性能を実現できます。

    この評価用ボードは2MHzで動作し、6V～20Vの入力電圧範囲で24Vの電圧を出力するように設定されています。VINが12Vのときに最大3Aの負荷電流を供給します。

    この評価用ボードには、入力電圧の下限を調整できる低電圧ロックアウト、外部クロック同期、サーマル・シャットダウン、選択可能な動作モード、入力切断、およびPassThru機能が搭載されています。

    LT8342コンバータのデータシートに、このデバイスの詳細が記載されています。この評価用ボードの使用を開始する前に、このユーザ・ガイドと併せてLT8342コンバータのデータシートを参照してください。
    EVAL-LT8342-AZ
    評価：24V出力電圧アプリケーションにおけるLT8342

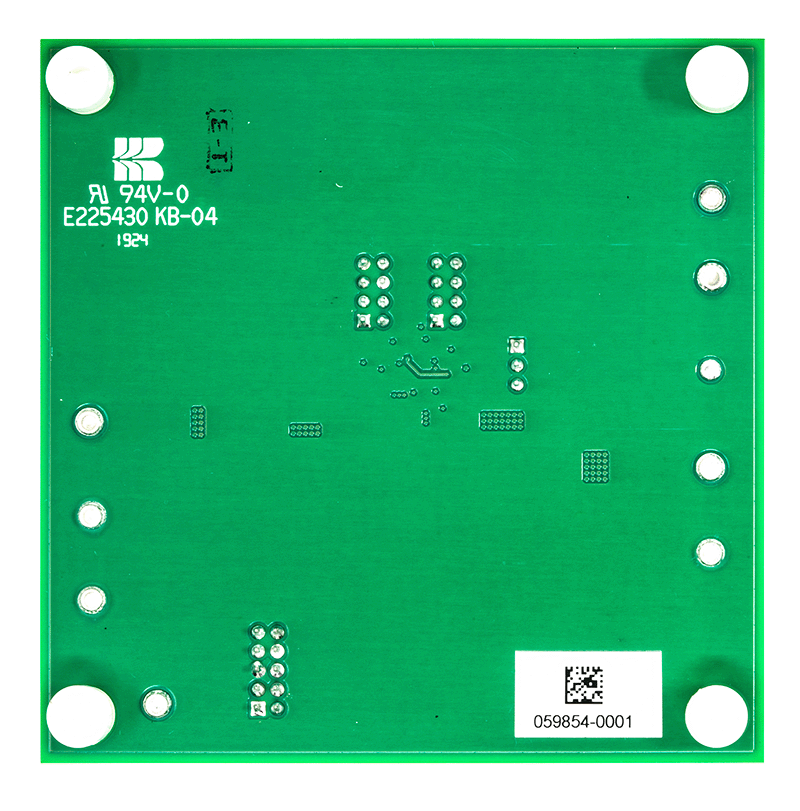

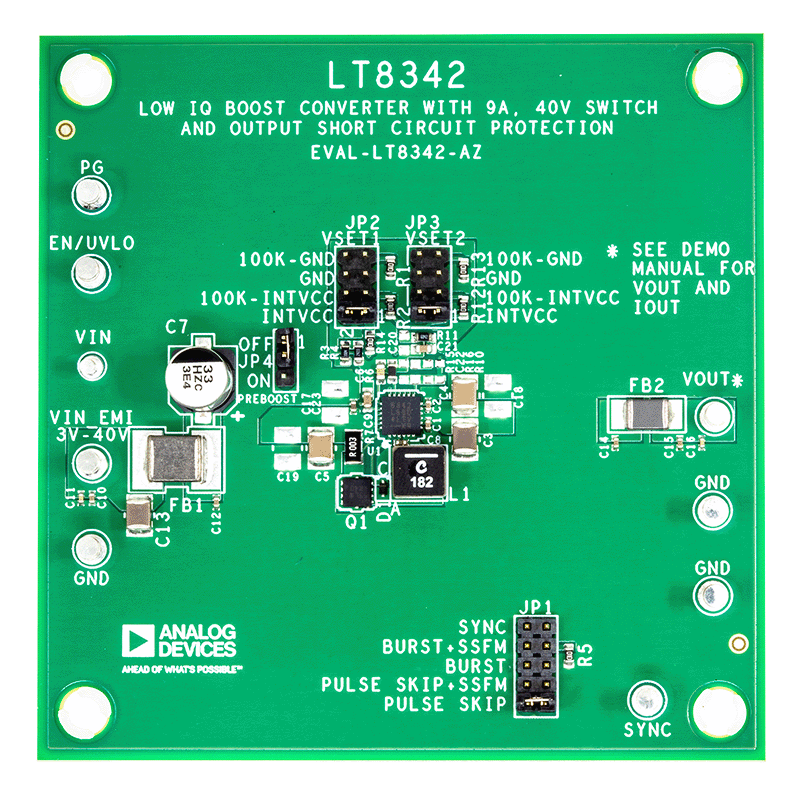

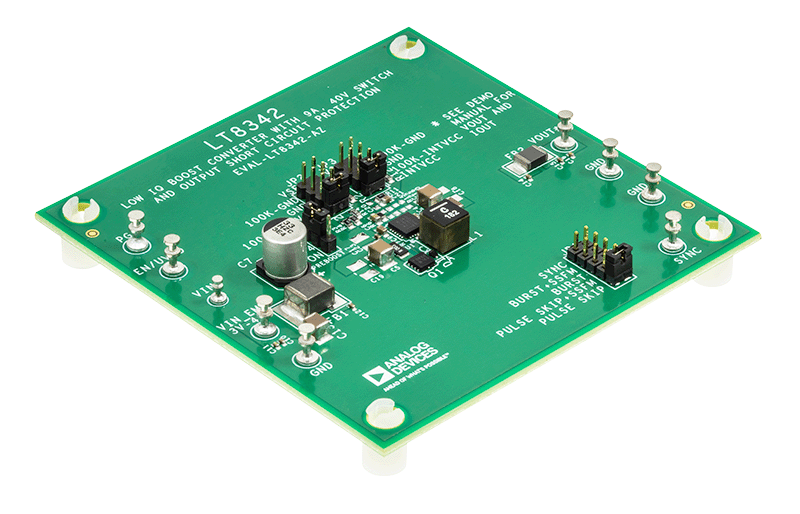

    EVAL-LT8342-AZ Board Photo Angle View EVAL-LT8342-AZ Board Photo Top View EVAL-LT8342-AZ Board Photo Bottom View
