LT8338

新規設計に推奨

パススルー付き40V、1.2Aマイクロパワー同期型昇圧コンバータ

データシート (Rev. A)
製品セレクション・テーブル
製品モデル
4
1Ku当たりの価格
最低価格：$2.30
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 広い入力電圧範囲：3.0V～40V
  • Burst Mode®動作時の低静止電流
    • <6μA IQ
    • <20mVP-Pの出力リップル
  • 高効率の同期動作
  • モノリシック40V、240mΩパワー・スイッチ
  • 昇圧プリレギュレーション・アプリケーション向け100%デューティ・サイクルPassThru™モード
  • 調整と同期が可能：300kHz～3MHz
  • 低EMI/EMC放射を実現するスペクトラム拡散
  • 高精度のEN/UVLO
  • 内部補償
  • 20MΩの内部帰還分周器
  • 出力電圧：最大40V
  • 10ピンMSOPパッケージを採用
  • AEC-Q100オートモーティブ認定を申請中
LT8338
パススルー付き40V、1.2Aマイクロパワー同期型昇圧コンバータ
LT8338 Application Circuit LT8338 Pin Configuration LT8338 Performance Graph
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 1

技術記事 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 2

下記製品はLTspiceで使用することが出来ます。:

  • LT8338

LTpowerCAD 1

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTpowerCAD

LTpowerCAD®は、電力段のデバイスの選択、詳細な電力効率の提供、ループのボーデ線図の安定性および負荷過渡応答解析の敏速な表示などを行うと共に、シミュレーション用にLTspiceにエクスポートできる電源設計プログラムです。

評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
DC2907A

LT8338 | 1.2V、42Vマイクロパワー同期整流式昇圧コンバータ

今すぐ購入 詳細を表示

製品詳細

デモ回路DC2907Aは、低IQで同期整流式昇圧コンバータを熱強化型10ピン・プラスチックMSOPパッケージ内に備えた、LT8338を使用しています。DC2907Aは、4V～16V電源を24V出力に変換するよう設計されており、入力電圧に応じて最大460mAの負荷電流で動作します。スイッチング周波数は2.2MHzで設計されています。

DC2907Aには、5つの動作モードを選択できるよう、選択用ジャンパJP1が設けられています。デフォルト設定は、バースト・モードです。

このコンバータには、拡散スペクトラム周波数（SSFM）が備わっています。PCBに取り付けた入出力フィルタにより、EMIノイズは抑制されます。SSFMを使用することで、自動車向けのCISPR25クラス5の伝導／放射EMIテストに合格しやすくなります。このコンバータについてEMI評価を実施するには、入力ソースをVEMI端子に接続して入力フィルタを使用し、Burst+SSFM JP1設定を選択します。

EMIフィルタはすべてのアプリケーションに必要ということではありません。部品数が少ない場合やBOMコストのために、EMIフィルタを取り外すことができます。これを行うには、FB1およびFB2をゼロ・オーム・ジャンパに交換し、回路図の破線の矩形内にあるすべての入出力フィルタ部品と、C1およびC13を取り外します。

最大の熱性能を得るため、ボードを適切にレイアウトすることが重要です。データシートの「熱に対する考慮事項」のセクションを参照してください。

性能概要のセクションには、室温におけるDC2907Aの定格に関する詳細をご覧いただけます。LT8338のデータシートには、部品、動作、アプリケーションに関する全詳細が記載されています。このデータシートは必ず、DC2907A用クイック・スタート・ガイドと併せて参照してください。

LT8338は、熱強化型10ピン・プラスチックMSOPパッケージを採用しています。
DC2907A
LT8338 | 1.2V、42Vマイクロパワー同期整流式昇圧コンバータ

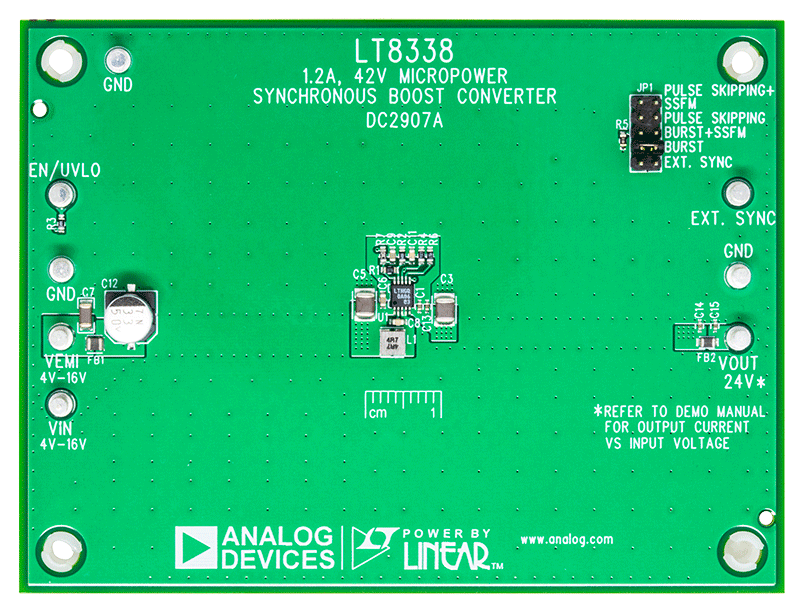

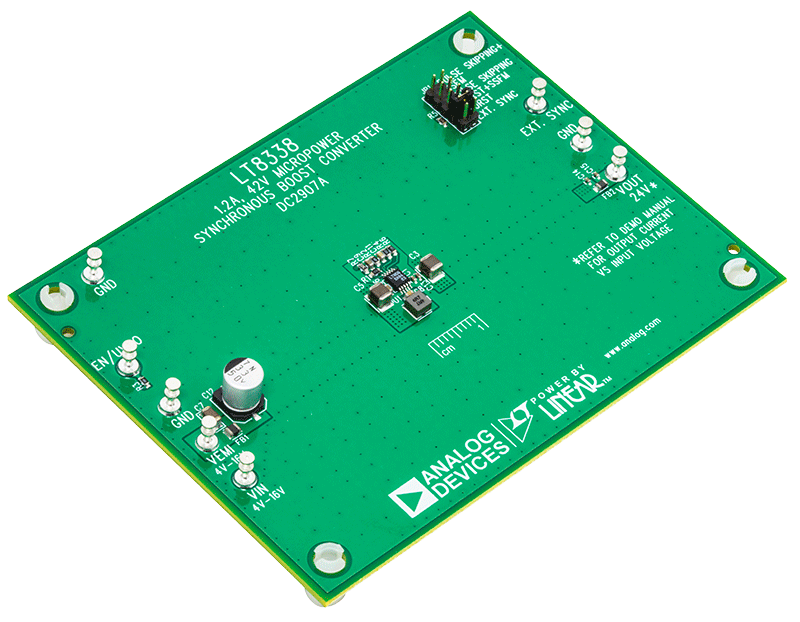

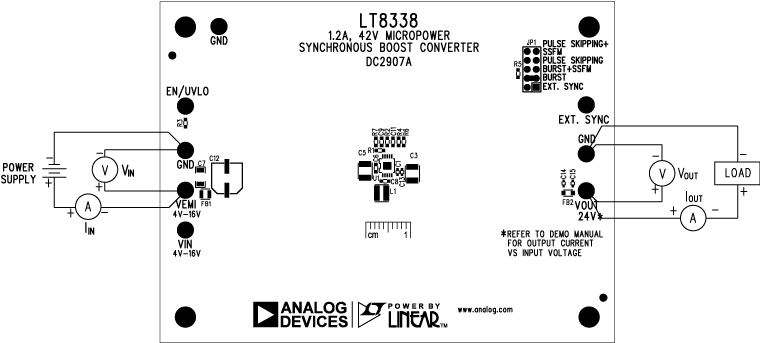

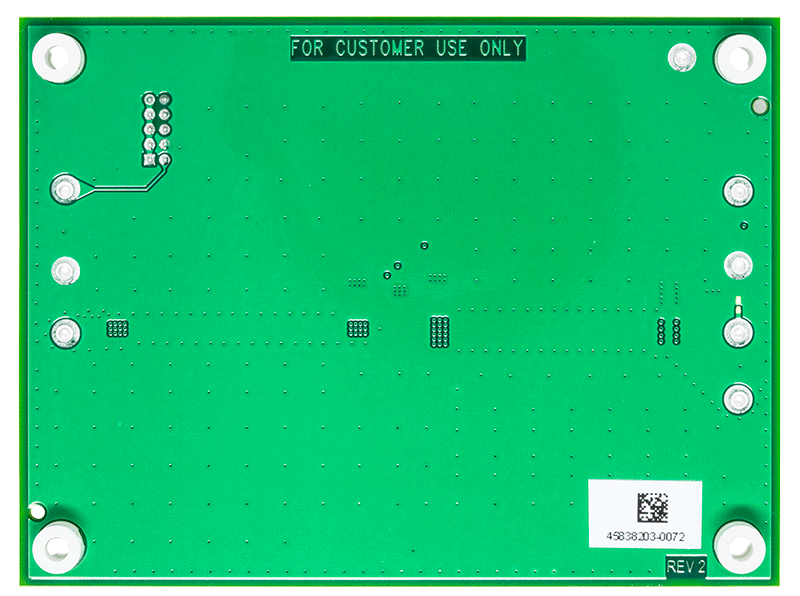

DC2907A Proper Measurement Equipment Setup DC2907A Evaluation Board DC2907A Evaluation Board - Top View DC2907A Evaluation Board - Bottom View
