LT8336

新規設計に推奨

40V、2.5A低IQ同期型昇圧Silent Switcher®（サイレント・スイッチャ）

データシート (Rev. B)
製品セレクション・テーブル
製品モデル
10
1Ku当たりの価格
最低価格：$3.02
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • Silent Switcher®（サイレント・スイッチャ）アーキテクチャ
    • 超低EMI放射
    • オプションのスペクトラム拡散周波数変調
  • 40V、2.5Aの電力スイッチ内蔵
  • 広い入出力電圧範囲：2.7V～40V
  • VINピン低静止電流
    • シャットダウン時0.3µA
    • バースト・モード（Burst Mode®）動作時4µA
    • パス・スルー時15µA（VIN> VOUT）
  • 同期MOSFETで100%のデューティサイクル性能を発揮
  • 調整可能かつ位相同期可能：300kHz～3MHz
  • パルス・スキップまたはバースト・モード動作（軽負荷時）
  • 出力ソフト・スタートおよびパワーグッド・モニタ
  • 内部補償
  • 高精度1Vイネーブル・ピン閾値
  • 小型16ピン（3mm × 3mm）LQFNパッケージ
  • AEC-Q100品質評価進行中
LT8336
40V、2.5A低IQ同期型昇圧Silent Switcher®（サイレント・スイッチャ）
LT8336-acl LT8336-pc LT8336-pg
myAnalogに追加

myAnalogの製品セレクション（通知受け取り）、既存／新規のプロジェクトに製

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

技術記事 2

さらに詳しく
myAnalogに追加

myAnalogの製品セレクション（通知受け取り）、既存／新規のプロジェクトに製

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • LT8336

LTpowerCAD 1

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTpowerCAD

LTpowerCAD®は、電力段のデバイスの選択、詳細な電力効率の提供、ループのボーデ線図の安定性および負荷過渡応答解析の敏速な表示などを行うと共に、シミュレーション用にLTspiceにエクスポートできる電源設計プログラムです。

評価用キット

eval board
schematic 1
schematic 2

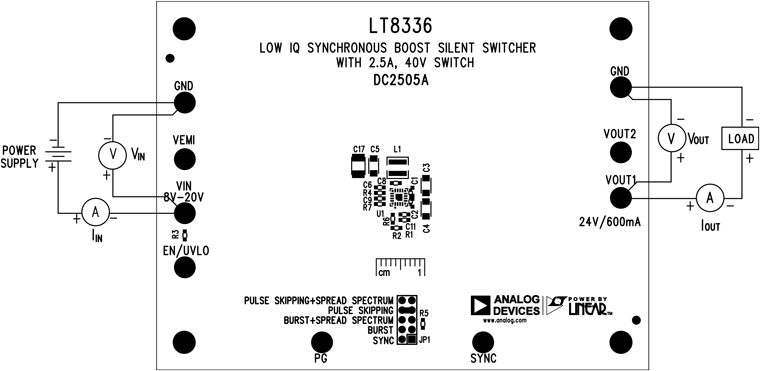

schematic 3
schematic 4
DC2505A

2.5A、40Vスイッチを備えた低IQの、同期型ブーストSilent Switcher®（サイレント・スイッチャ）

今すぐ購入 詳細を表示

製品詳細

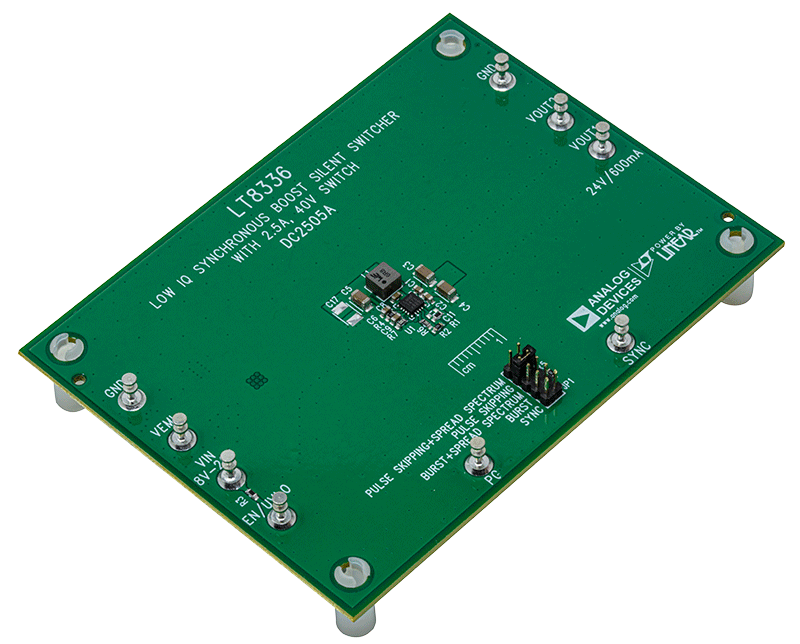

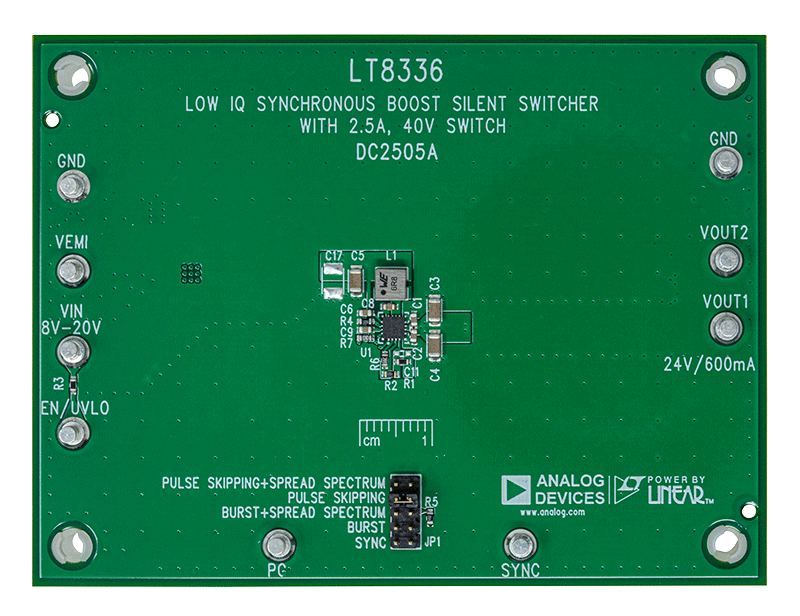

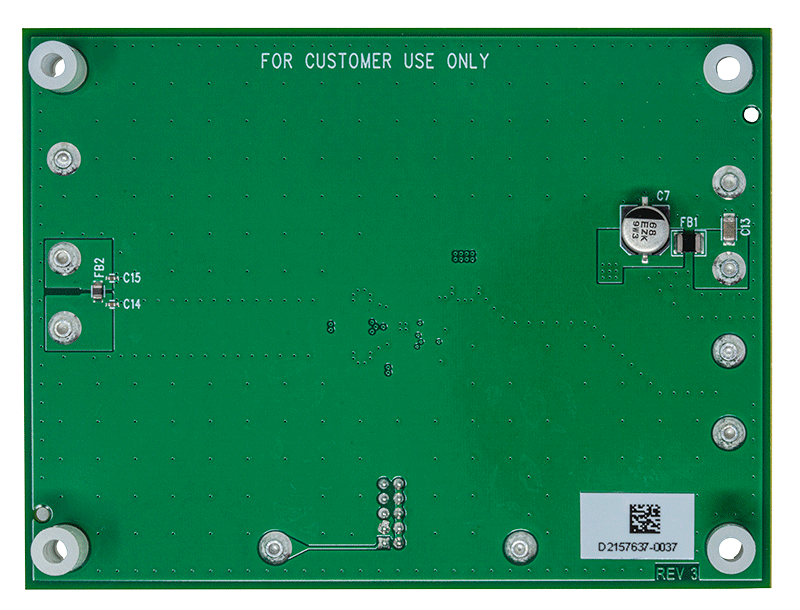

デモ回路2505Aは、LT8336を備えた低IQのSilent Switcher®（サイレント・スイッチャ）同期型ブースト・コンバータです。DC2505Aは、8V～20V電源を24V出力に変換するよう設計されており、入力電圧に応じて最大1.5Aの負荷電流で動作します。DC2505Aは、2MHz のスイッチング周波数で動作します。

DC2505Aには、SYNCピンの動作モードを自由に選択できるよう、選択用ジャンパJP1が設けられています。デフォルトでは、パルス・スキッピング・モード動作に設定されています。

DC2505Aには、EMIフィルタが備わっています。EMIフィルタを使用するには、電源をVEMI端子に、出力をVOUT2端子に接続します。

性能概要のセクションには、室温におけるDC2505Aの定格に関する詳細をご覧いただけます。

LT8336のデータシートには、部品、動作、アプリケーションに関する全詳細が記載されています。このデータシートは必ず、DC2505A用クイック・スタート・ガイドと併せて参照してください。
DC2505A
2.5A、40Vスイッチを備えた低IQの、同期型ブーストSilent Switcher®（サイレント・スイッチャ）
DC2505A DC2505A DC2505A DC2505A
