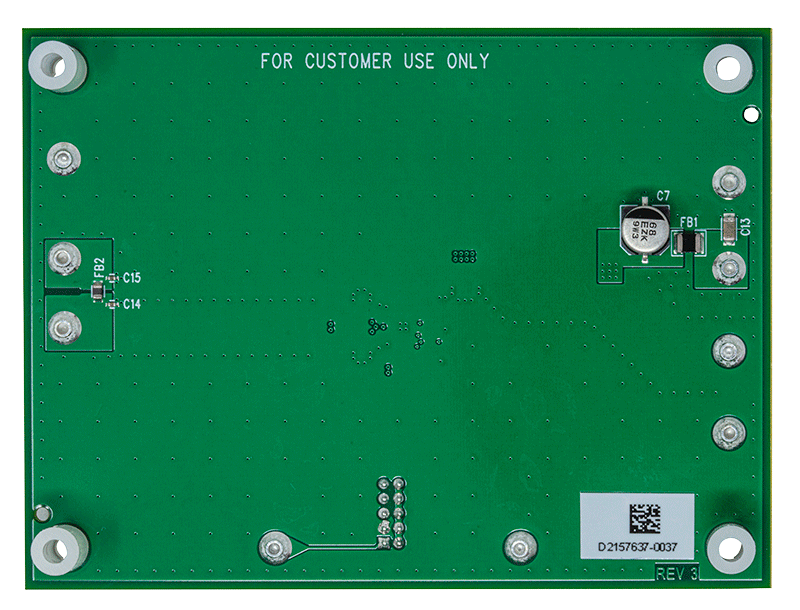

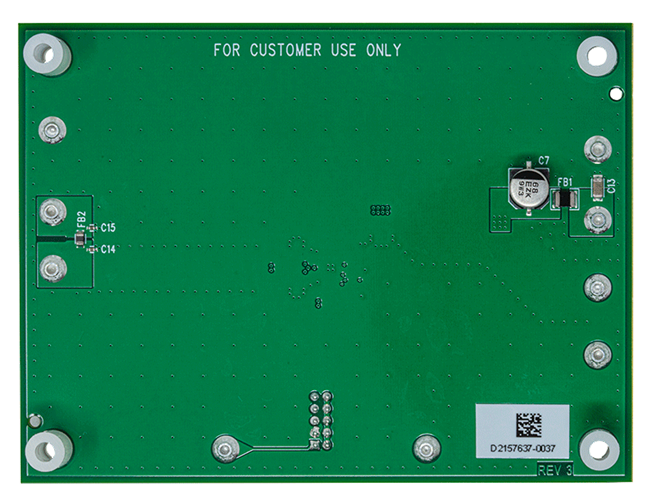

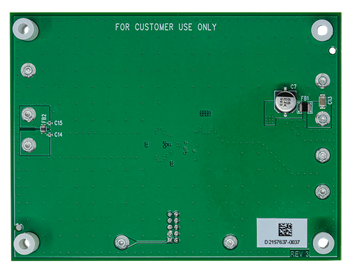

DC2505A

製品概要

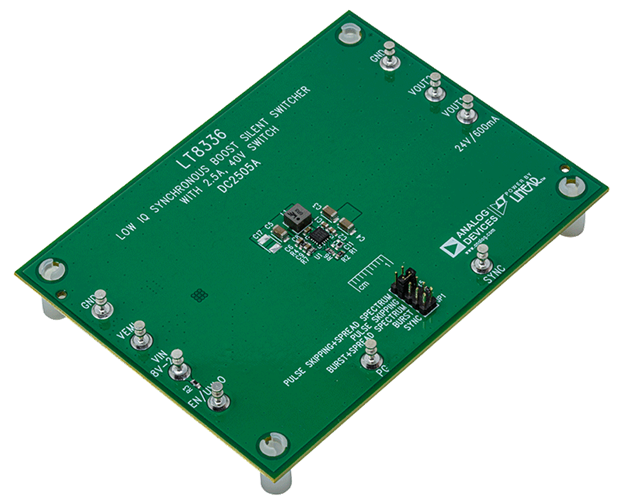

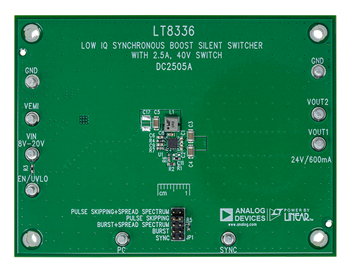

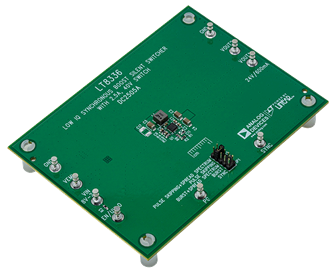

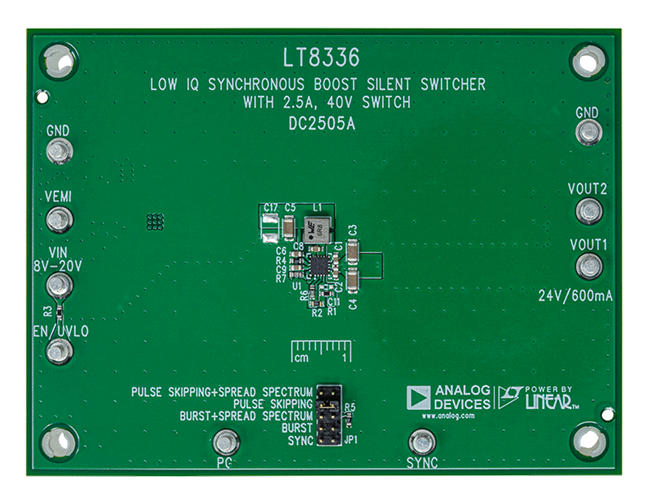

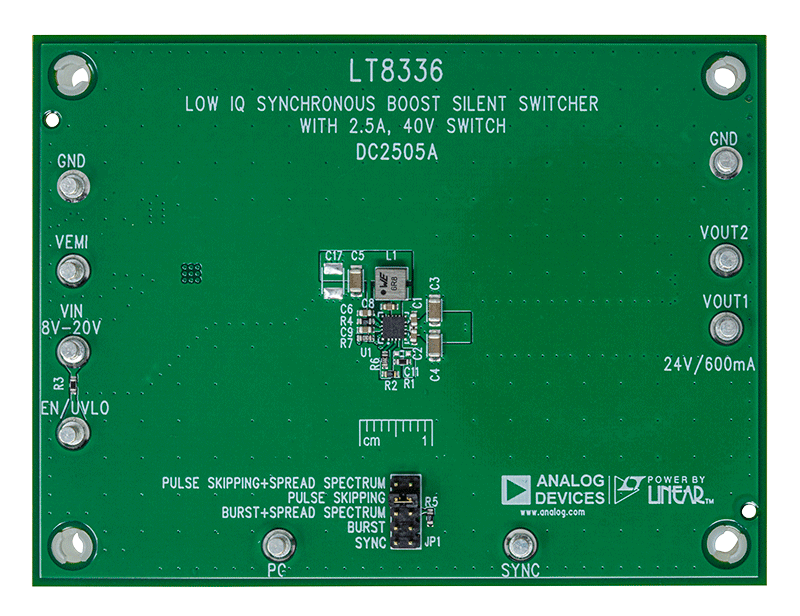

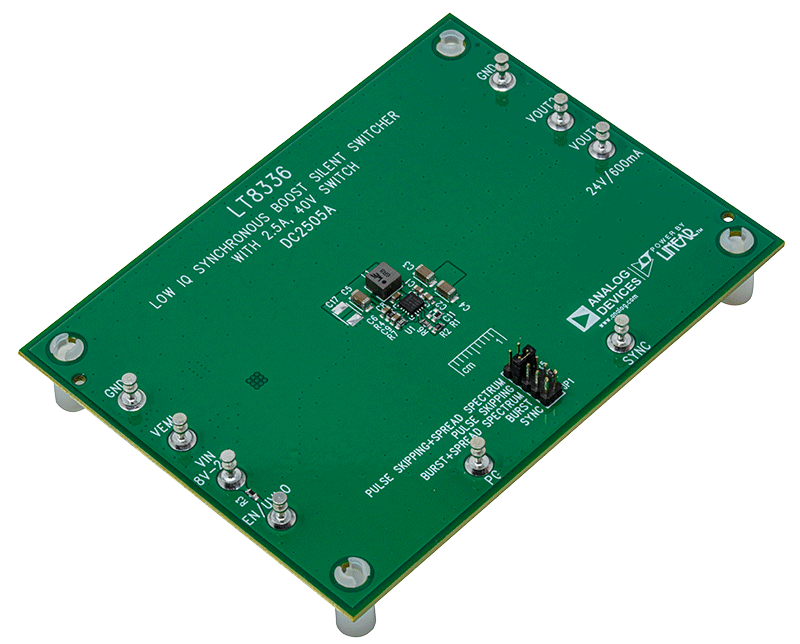

デモ回路2505Aは、LT8336を備えた低IQのSilent Switcher^®（サイレント・スイッチャ）同期型ブースト・コンバータです。DC2505Aは、8V～20V電源を24V出力に変換するよう設計されており、入力電圧に応じて最大1.5Aの負荷電流で動作します。DC2505Aは、2MHz のスイッチング周波数で動作します。

DC2505Aには、SYNCピンの動作モードを自由に選択できるよう、選択用ジャンパJP1が設けられています。デフォルトでは、パルス・スキッピング・モード動作に設定されています。

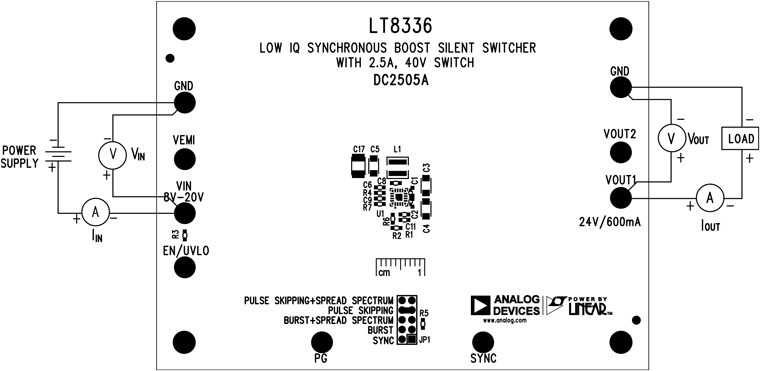

DC2505Aには、EMIフィルタが備わっています。EMIフィルタを使用するには、電源をVEMI端子に、出力をVOUT2端子に接続します。

性能概要のセクションには、室温におけるDC2505Aの定格に関する詳細をご覧いただけます。

LT8336のデータシートには、部品、動作、アプリケーションに関する全詳細が記載されています。このデータシートは必ず、DC2505A用クイック・スタート・ガイドと併せて参照してください。
