LT8312

製造中

力率補正回路内蔵の昇圧コントローラ

データシート
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 外付け部品点数が最小限で済むPFC昇圧
  • VINとVOUTの制限要因は外付け部品のみ
  • アクティブな力率補正
  • 高調波歪みが少ない
  • 過電圧保護
  • エネルギー・スター規格準拠（無負荷動作時の消費電力が0.5W未満）
  • 16ピンMSOPパッケージ

LT8312は力率補正（PFC）型の昇圧コントローラです。LT8312ベースの設計では、入力電流をアクティブに調整することにより、0.99を超える力率を実現できるので、ほとんどの高調波電流放出規制に適合できます。

LT8312は幅広い種類のオフライン・アプリケーションに適しています。入力範囲は、主に外付け部品の選択に応じて拡大または縮小することができます。最大250Wの出力電力レベルで95%より高い効率を達成できます。


アプリケーション

  • 産業用機器
  • 航空機
LT8312
力率補正回路内蔵の昇圧コントローラ

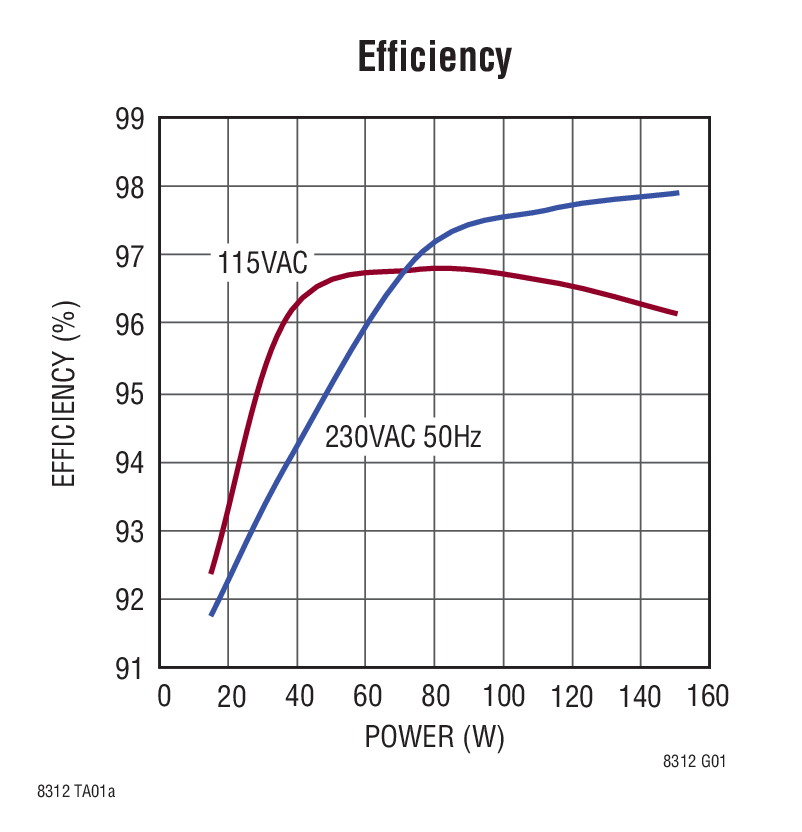

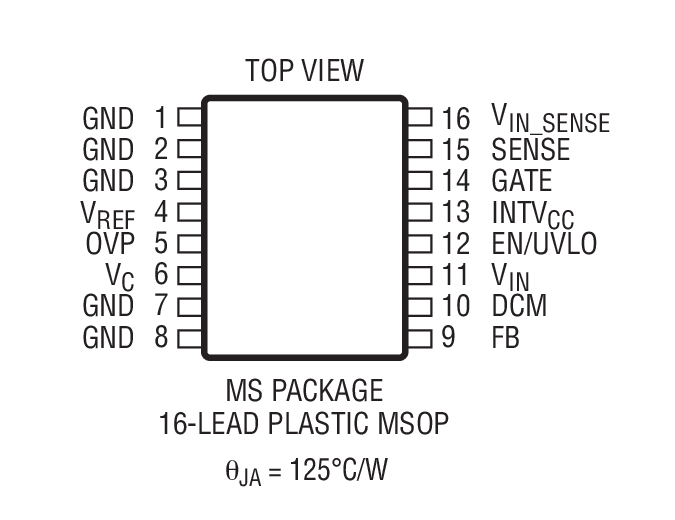

Universal Input 200W PFC Boost Converter Efficiency Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
保護スイッチ ＆ コントローラ 1
LTC4366
新規設計に推奨 高電圧サージ・ストッパー
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • LT8312
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5
schematic 6
DC2104A

LT8312EMS Demo Board | Boost Controller with PFC, 90VAC ≤ VIN ≤ 265VAC; VOUT = 400Vdc @ 0.375A

今すぐ購入 詳細を表示

製品詳細

Demonstration Circuit 2104A is an off-line boundary conduction mode power factor correction (PFC) boost converter featuring the LT8312. Boundary conduction mode offers inherent MOSFET valley switching to reduce the switching loss and the boost diode zero current switching to remove the diode reverse-recovery loss. The demo board provides a 400V/150W single constant-voltage output suitable for applications requiring regulated input voltage.
DC2104A
LT8312EMS Demo Board | Boost Controller with PFC, 90VAC ≤ VIN ≤ 265VAC; VOUT = 400Vdc @ 0.375A

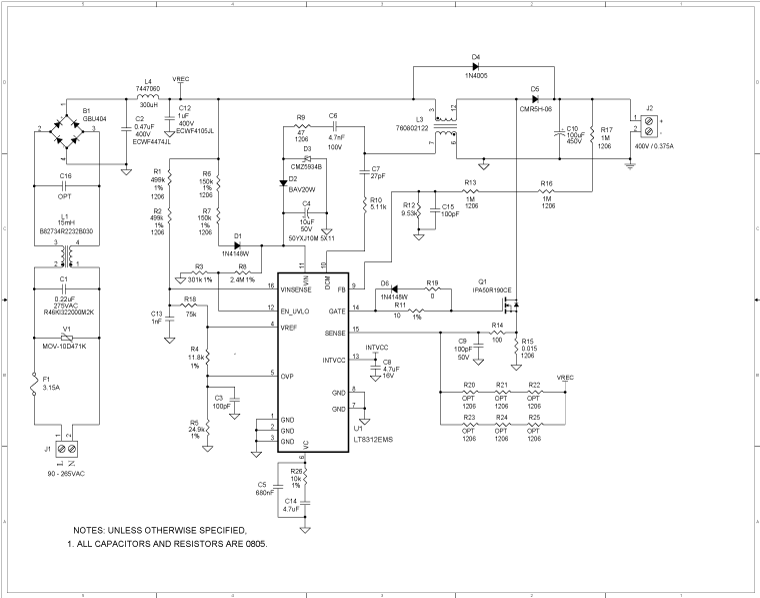

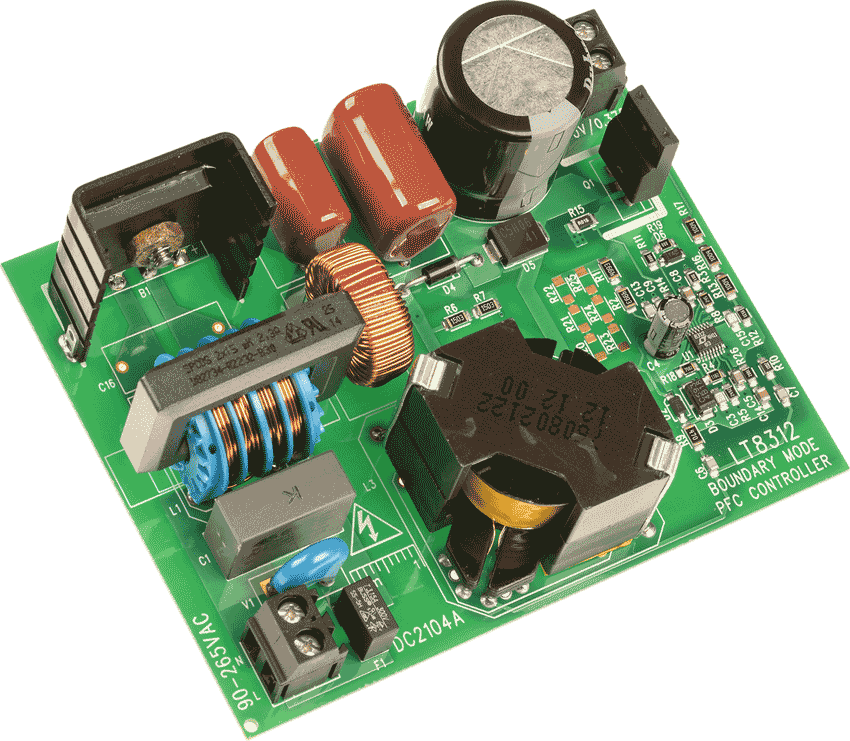

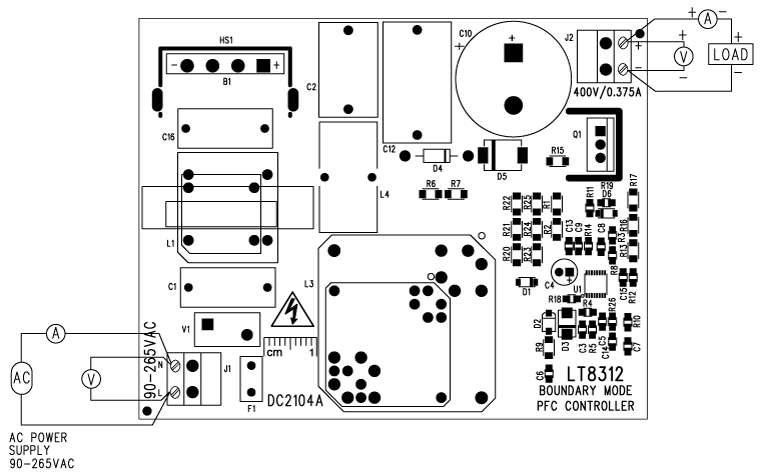

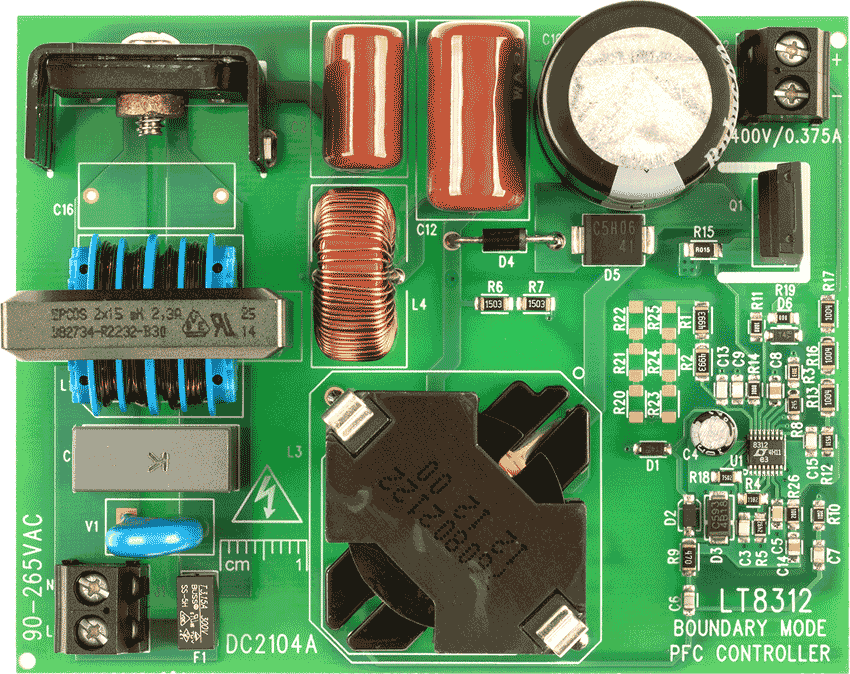

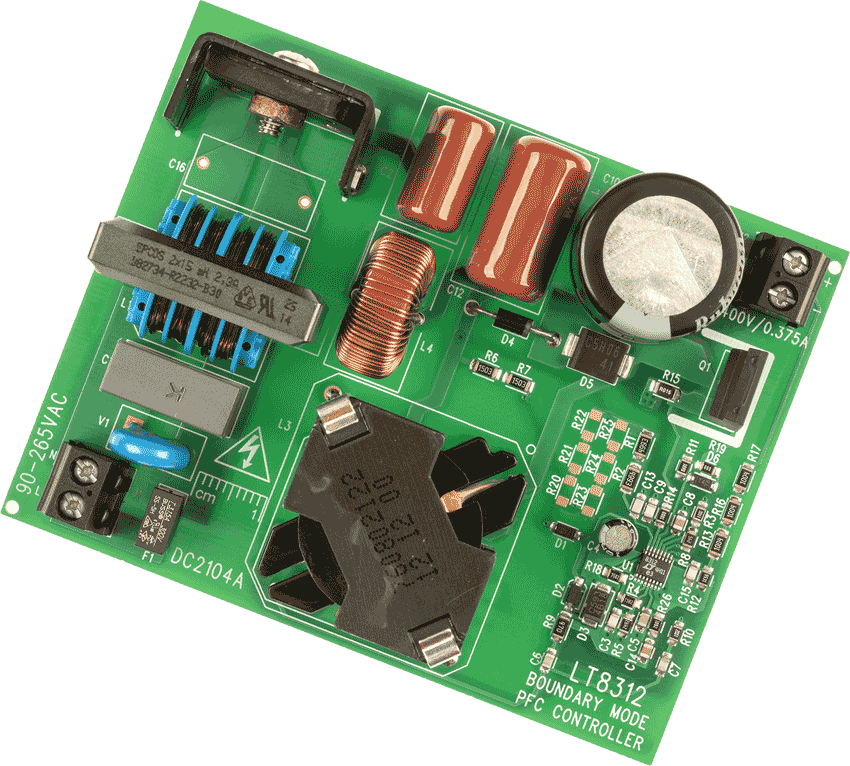

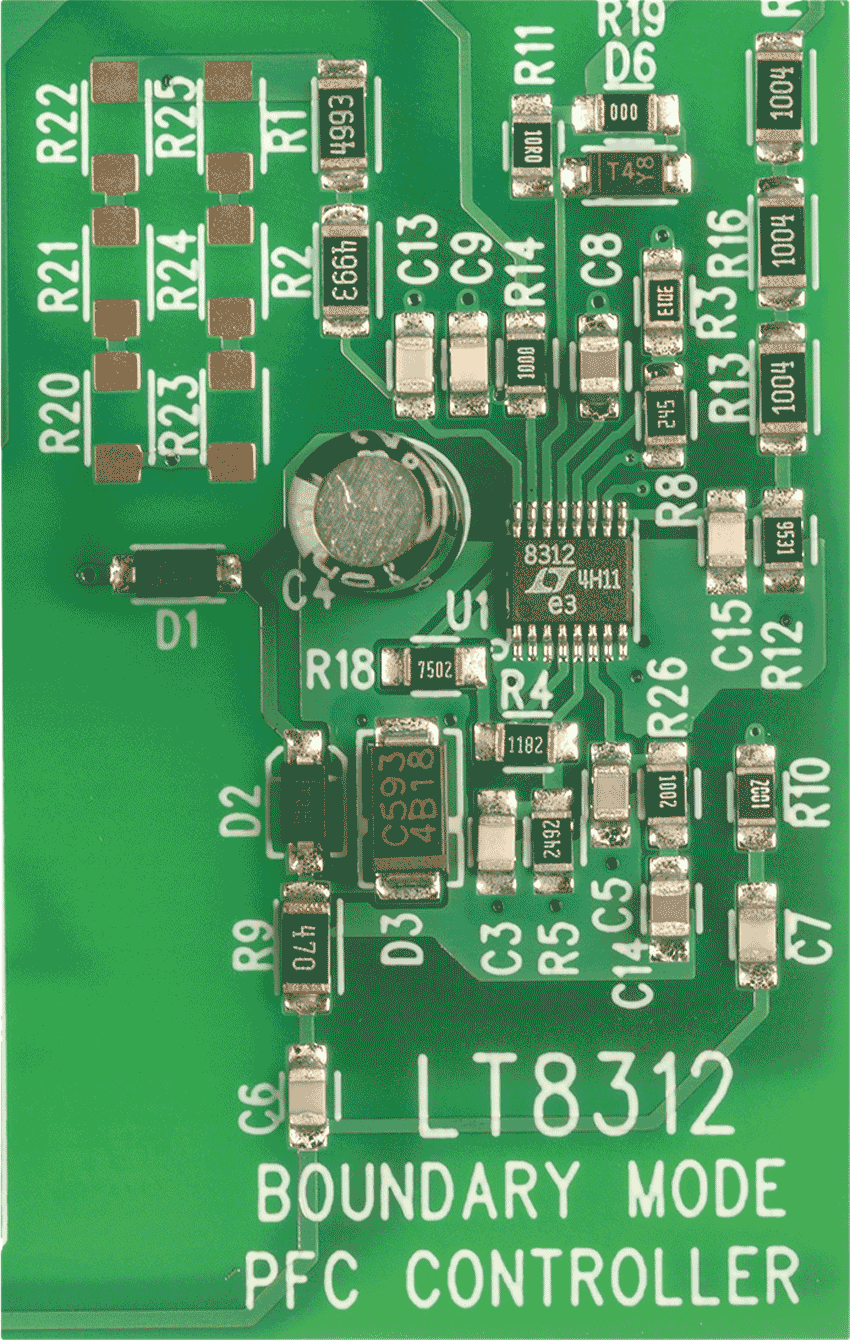

DC2104A Demo Board DC2104A Demo Board DC2104A Demo Board DC2104A Demo Board DC2104A Application Circuit DC2104A Application Circuit
