LT8311

フォワード・コンバータ用オプトカプラ・ドライバ内蔵の同期整流器コントローラ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$3.67
特長
  • 広い入力電源電圧範囲:3.7V~30V
  • プリアクティブ・モード:
    • パルス・トランス不要
    • 軽負荷時のDCM動作
  • 同期モード:
    • 軽負荷時のFCM動作またはDCM動作
    • 最も高い効率を実現
  • 1.5%精度の帰還電圧リファレンス
  • 10mAオプトカプラ・ドライバ
  • 出力パワーグッド・インジケータ
  • ソフトスタート機能内蔵
製品概要
show more Icon

LT8311はフォワード・コンバータの2次側で使用され、同期整流式MOSFET制御および出力電圧帰還をオプトカプラを介して実現します。LT8311独自のプリアクティブ・モードにより、1次側と2次側の間の通信に従来のパルス・トランスを使用する必要なく2次側のMOSFETを制御できます。プリアクティブ・モードでは、軽負荷時に出力インダクタ電流が不連続導通モード(DCM)で動作します。軽負荷時に強制連続モード(FCM)動作が望ましい場合、LT8311は代わりに同期モードで使用できます。このモードでは、1次側のICからLT8311へ同期制御信号を送信するためにパルス・トランスが必要です。

LT8311は機能満載のオプトカプラ・コントローラを備えており、1.5%精度のリファレンス、相互コンダクタンス・エラーアンプ、および10mAオプトドライバを内蔵しています。パワーグッド・モニタや出力ソフトスタート/オーバーシュート制御回路も内蔵しています。LT8311は、ピンが欠損している16ピンのFEパッケージで供給されており、高電圧のピン間隔要件に対応しています。


アプリケーション

  • オフラインおよびハイブリッド車用バッテリの絶縁型電源
  • 48V絶縁型電源
  • 産業用、自動車用、および軍用システム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$3.67

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT8311EFE#PBF
  • HTML
  • HTML
LT8311EFE#TRPBF
  • HTML
  • HTML
LT8311HFE#PBF
  • HTML
  • HTML
LT8311HFE#TRPBF
  • HTML
  • HTML
LT8311IFE#PBF
  • HTML
  • HTML
LT8311IFE#TRPBF
  • HTML
  • HTML
LT8311MPFE#PBF
  • HTML
  • HTML
LT8311MPFE#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT8311EFE#PBF

製造中

LT8311EFE#TRPBF

製造中

LT8311HFE#PBF

製造中

LT8311HFE#TRPBF

製造中

LT8311IFE#PBF

製造中

LT8311IFE#TRPBF

製造中

LT8311MPFE#PBF

製造中

LT8311MPFE#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT8311EFE#PBF

製造中

LT8311EFE#TRPBF

製造中

LT8311HFE#PBF

製造中

LT8311HFE#TRPBF

製造中

LT8311IFE#PBF

製造中

LT8311IFE#TRPBF

製造中

LT8311MPFE#PBF

製造中

LT8311MPFE#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 4

reference details image

DC2175A

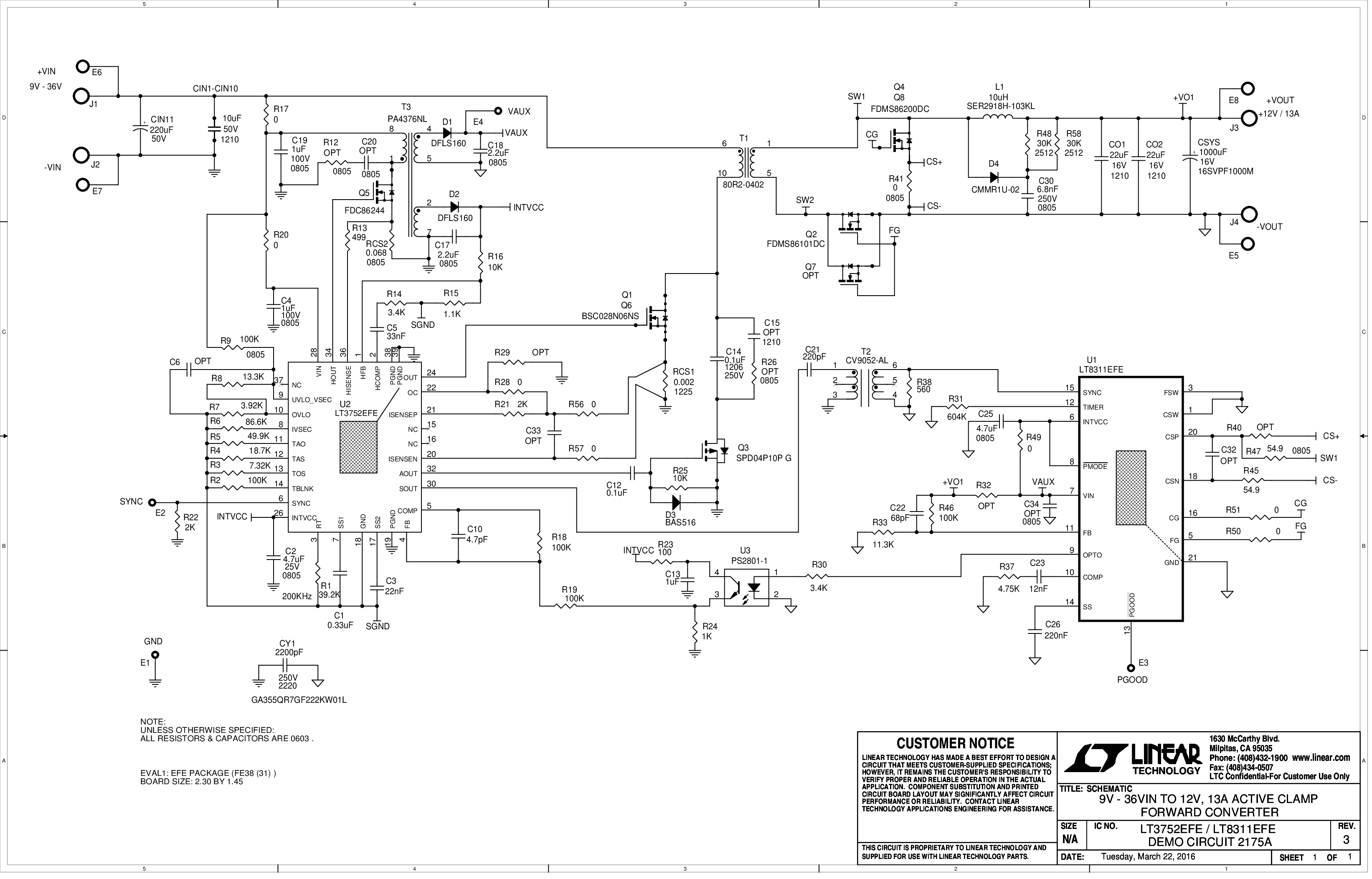

LT3752IFE/LT8311IFE Demo Board | Forward Converter with Synchronous Rectification, 9V ≤ VIN ≤ 36V; VOUT = 12V @ 13A

zoom

DC2175A

LT3752IFE/LT8311IFE Demo Board | Forward Converter with Synchronous Rectification, 9V ≤ VIN ≤ 36V; VOUT = 12V @ 13A

LT3752IFE/LT8311IFE Demo Board | Forward Converter with Synchronous Rectification, 9V ≤ VIN ≤ 36V; VOUT = 12V @ 13A

製品の詳細

Demonstration circuit 2175A is an active clamp forward converter with synchronous rectification featuring the LT3752/LT8311 chipset.


This circuit was designed to demonstrate the high levels of performance, efficiency and high power. It operates at 200kHz and produces a regulated 12V, 13A output from a wide input voltage range of 9V to 36V, making it well suited for telecom, industrial, and other applications. Synchronous rectification helps to attain efficiency exceeding 93%.





reference details image

DC1994A

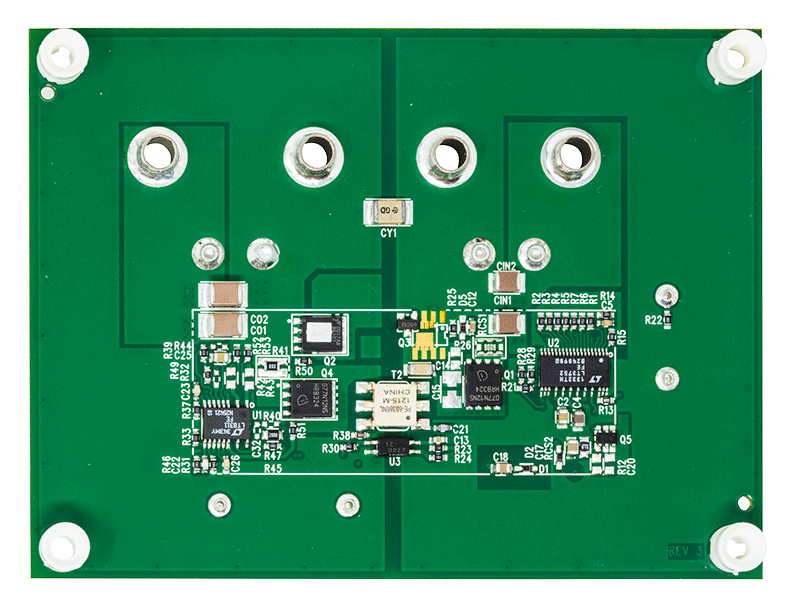

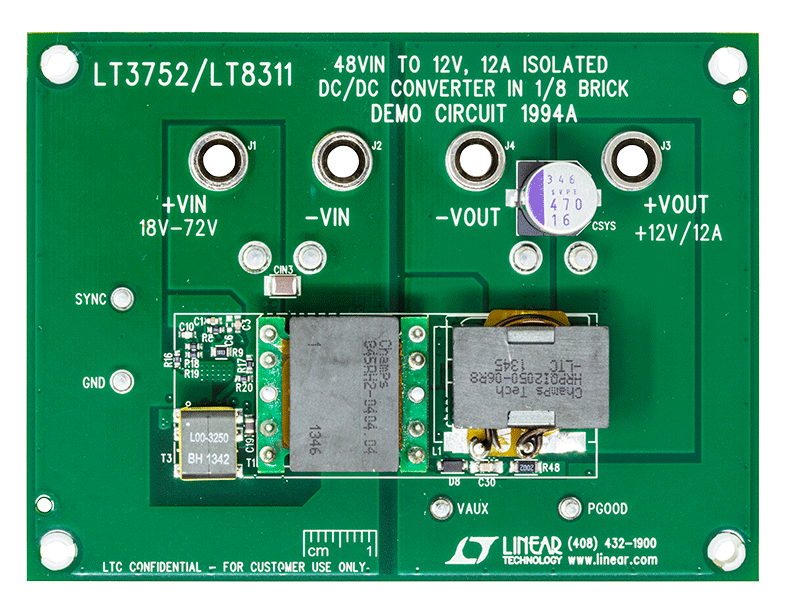

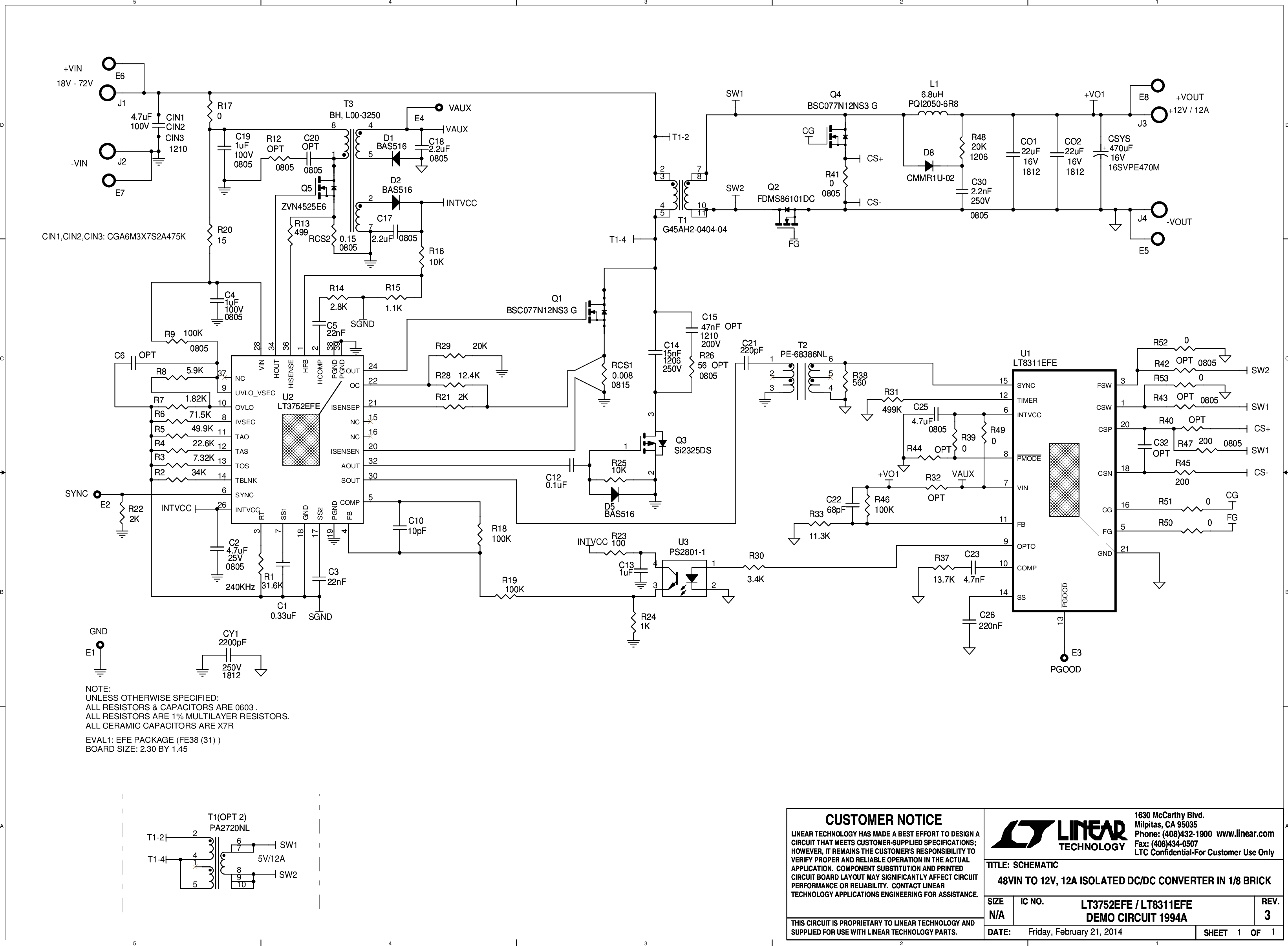

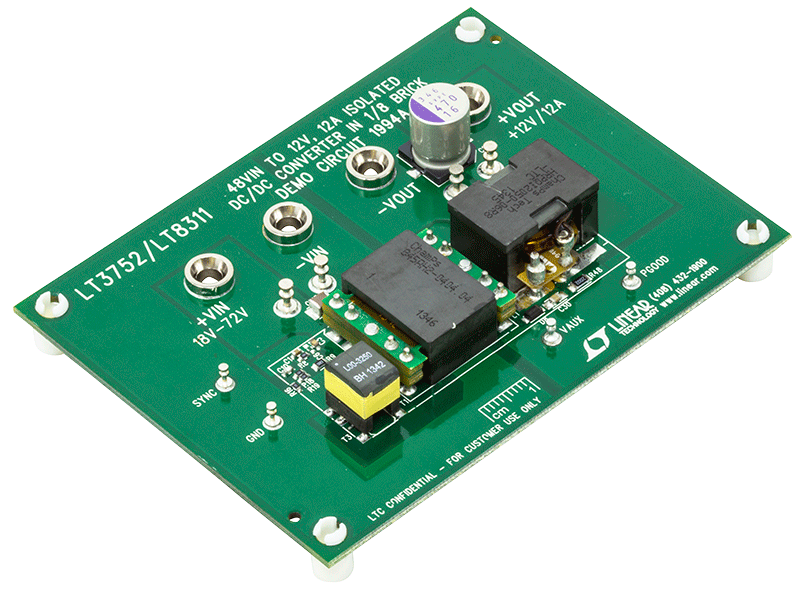

LT3752EFE/LT8311EFE Isolated Demo Board | 18V ≤ VIN ≤ 72V; VOUT: 12V @ 12A

zoom

DC1994A

LT3752EFE/LT8311EFE Isolated Demo Board | 18V ≤ VIN ≤ 72V; VOUT: 12V @ 12A

LT3752EFE/LT8311EFE Isolated Demo Board | 18V ≤ VIN ≤ 72V; VOUT: 12V @ 12A

製品の詳細

Demonstration circuit 1994A is an active clamp forward converter with synchronous rectification featuring the LT3752/LT8311 chipset. This circuit was designed to demonstrate the high levels of performance, efficiency, and small solution size attainable using these parts. It operates at 240kHz and produces a regulated 12V, 12A output from an input voltage range of 18 to 72V: suitable for telecom, industrial, and other applications. It has an eighth-brick footprint area. Synchronous rectification helps to attain efficiency exceeding 94%.

reference details image

DC2015A

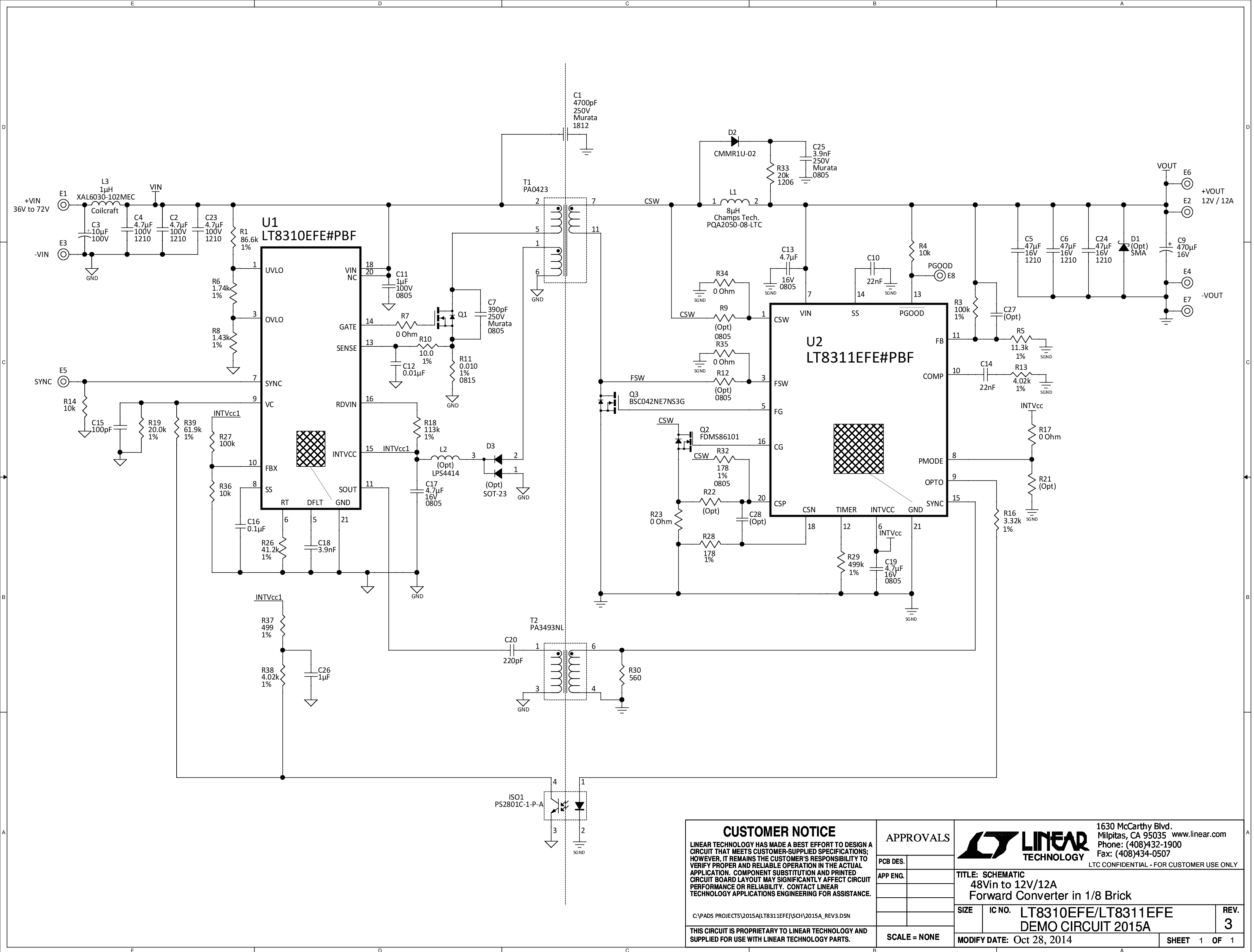

LT8310EFE/LT8311EFE Isolated Demo Board | 36V ≤ VIN ≤ 72V; VOUT = 12V @ 12A

zoom

DC2015A

LT8310EFE/LT8311EFE Isolated Demo Board | 36V ≤ VIN ≤ 72V; VOUT = 12V @ 12A

LT8310EFE/LT8311EFE Isolated Demo Board | 36V ≤ VIN ≤ 72V; VOUT = 12V @ 12A

製品の詳細

Demonstration circuit 2015A is a resonant reset forward converter with synchronous rectification featuring the LT8310/LT8311 chipset. This circuit was designed to demonstrate the high levels of performance, efficiency, and small solution size attainable using these parts. It operates at 240kHz and produces a regulated 12V, 12A output from an input voltage range of 36V to 72V: suitable for telecom, industrial, and other applications. It has an eighth-brick footprint area. Synchronous rectification helps to attain efficiency exceeding 94%.

reference details image

DC1929A

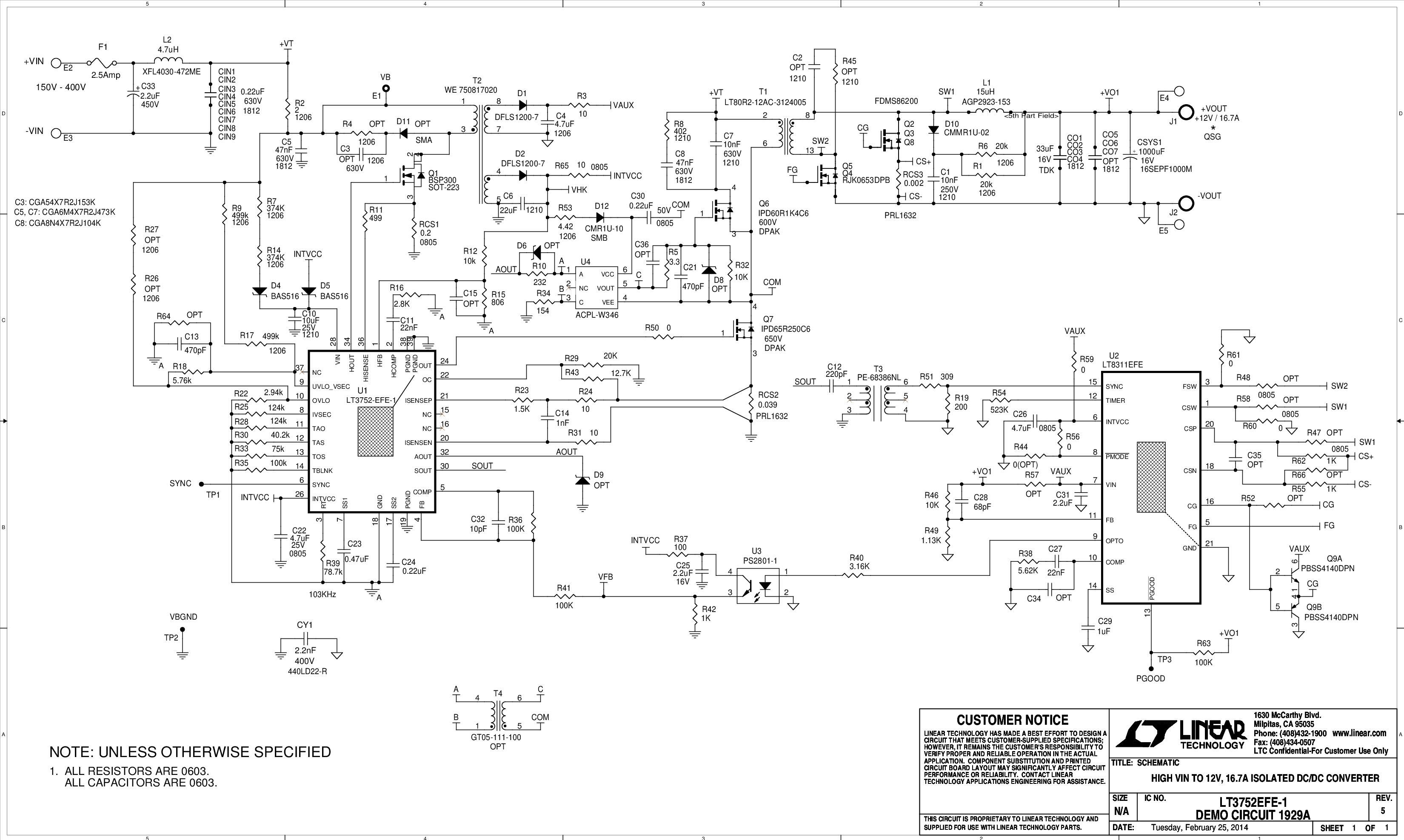

LT3752EFE-1/LT8311EFE Demo Board | 150V ≤ VIN ≤ 400V, VOUT = 12V @ 16.7A

zoom

DC1929A

LT3752EFE-1/LT8311EFE Demo Board | 150V ≤ VIN ≤ 400V, VOUT = 12V @ 16.7A

LT3752EFE-1/LT8311EFE Demo Board | 150V ≤ VIN ≤ 400V, VOUT = 12V @ 16.7A

製品の詳細

Demonstration circuit 1929A is a 200W active clamp forward converter featuring the LT3752-1/LT8311 chipset. The LT8311 is a secondary-side synchronous rectifier controller. The solution operates at about 100kHz and produces an isolated, regulated 12V / 16.7A output from an input voltage ranging from 150V to 400V, making it well suited for automotive, industrial, and other applications.
