LT80603

新規設計に推奨

静止電流8μAの3V~65V、2.5A/3.5A/4.5A同期整流式降圧Silent Switcher(サイレント・スイッチャ)

利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.J)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。

Viewing:

製品情報

  • Silent Switcher®(サイレント・スイッチャ)アーキテクチャ
    • 超低EMI放射
    • スペクトラム拡散周波数変調
  • 高周波で高い効率性
    • 400kHzで最大94.3%、2.1MHzで最大90%(24VIN~5VOUT時)
    • 400kHzで最大95.6%、2.1MHzで最大91.1%(48VIN~12VOUT時)
  • ピンで選択可能な固定3.3V出力、固定5V出力、または可変出力(0.8V~VINの99%)
  • 低静止電流のBurst Mode動作
    • IQ = 8μAで24VINから5VOUTへのレギュレーションが可能
  • Burst Mode、パルススキッピング・モード、FCM間のオンザフライでのモード変更
  • PG/TJによる出力電圧モニタリング機能およびダイ温度モニタリング機能を内蔵
  • 外部クロック同期により200kHz~3MHzの範囲でスイッチング周波数を調整可能
  • 80Vのトランジェント入力耐性(LT8060xHV)
  • プログラム可能なソフトスタートとトラッキング
  • 小型の17ピン、3mm × 3mm、クワッド・フラット・ノーリード(QFN)パッケージ

LT8060xおよびLT8060xHVは、Silent Switcher®(サイレント・スイッチャ)アーキテクチャを備えた降圧レギュレータ・ファミリで、電磁干渉(EMI)放射を最小限に抑えながら、最大3MHzの周波数で高い効率を実現します。LT80602とLT80602HVは最大2.5A、LT80603とLT80603HVは最大3.5A、LT80603AとLT80603AHVは最大4.5Aの連続電流を供給できます。出力が完全にレギュレーションされた状態での静止電流が8μAと極めて低いため、軽負荷で最大限の効率が要求されるアプリケーションに対応できます。EN/UVピンで高精度イネーブル閾値の設定、RTピンの抵抗でスイッチング周波数のプログラムが可能です。

LT8060xおよびLT8060xHVは、製品テストで確認されたトップ・スイッチの最小オン時間が25ns(代表値)と高速であるため、高いVINから低いVOUTへの変換を高周波数で実行できます。更に、このデバイスにはPG/TJピンが搭載されており、このピンを使用して出力電圧やダイ温度の状態を監視できます。ダイ温度モニタでは、シリコン・ダイの温度を直接測定できるため、堅牢で信頼性の高い電源設計が可能になります。

アプリケーション

  • 汎用降圧
  • オートモーティブ用および産業用電源

LT80603
静止電流8μAの3V~65V、2.5A/3.5A/4.5A同期整流式降圧Silent Switcher(サイレント・スイッチャ)

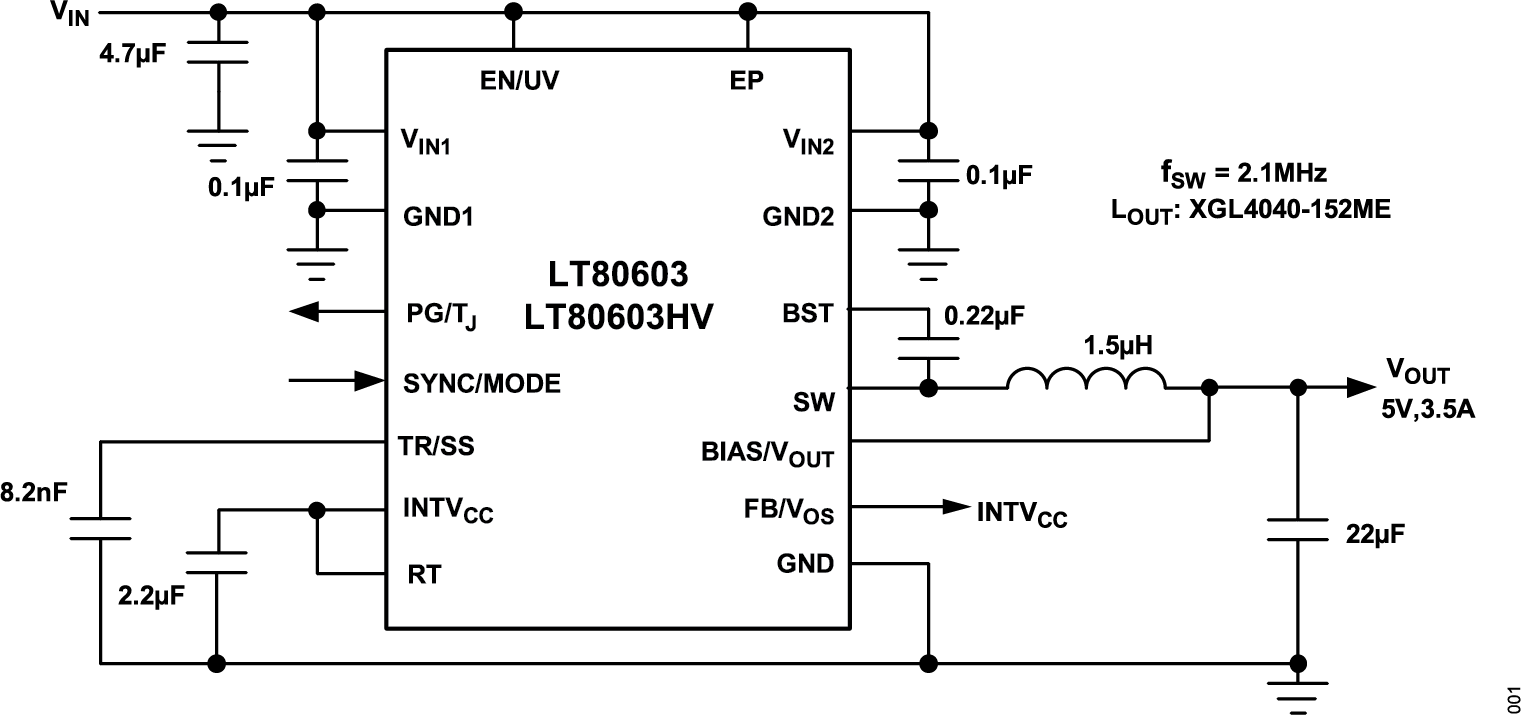

LT80602-LT80603 Simplified Application Diagram LT80602-LT80603 Efficiency LT80602-LT80603 Pin Configuration LT80603 Chip Illustration
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。


ドキュメント

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存/新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト

評価用キット

eval board
LT80603EVKIT

性能評価:5V出力電圧アプリケーションにおけるLT80603、LT80602

機能と利点

  • 超低EMI放射のSilent Switcher(サイレント・スイッチャ)アーキテクチャ
  • 入力電圧範囲:最大65V
  • スイッチング周波数:400kHz
  • 92.6%の高効率(VIN = 24V、IOUT = 3.5A)
  • IQ = 8μAで24VINから5VOUTへのレギュレーションが可能
  • Burst Mode、パルススキッピング・モード(PSM)、強制連続モード(FCM)間のオンザフライでのモード変更
  • 99%デューティ・サイクル動作
  • シャットダウン電流:0.75μA
  • バイアス・ブートストラップ入力で効率が向上
  • Burst Modeとパルススキッピング・モードにより軽負荷時の効率を向上
  • プログラム可能なソフトスタートとトラッキング
  • PG/TJによる出力電圧モニタリング機能およびダイ温度モニタリング機能を内蔵
  • 過熱および過電流保護
  • 外部クロック同期
  • 実証済みPCBレイアウト
  • 完全実装済みおよび試験済み
  • CISPR 25クラス5の伝導エミッションと放射エミッションに準拠

製品詳細

LT80603EVKIT#(EVキット)は、LT80603(同期整流式降圧Silent Switcher®)を評価するための実証済みの5V設計を提供します。EVキットは5V出力用に設計されています。入力範囲が最大65Vと広いため、車載バッテリや産業用電源などの様々な入力源で使用できます。LT80603は、コンパクトで超低電磁干渉(EMI)放出、高効率、高速の同期整流式モノリシック降圧スイッチング・レギュレータで、5Vで出力をレギュレートする場合にわずか8μAの静止電流しか消費しません。上下面の電源スイッチ、補償部品、その他の必要な回路がLT80603パッケージ内に収められているため、外付け部品を最小限に抑えることができ、設計がシンプルになります。このEVキットは、LT80602、LT80603A、LT80603HV、LT80602HV、LT80603AHVの評価にも使用できます。最適なパフォーマンスを実現するために回路図を変更する場合は、ICデータシートのガイドラインを参照してください。

評価用ボードで実証されたアプリケーション回路は、自動車、テレコム、産業用、その他のアプリケーションに幅広く適しています。

LT80603のデータシートには、この部品の構成、動作、アプリケーションに関する詳細が記載されています。このEVキットと併せてデータシートを参照してください。

この回路ボードの設計ファイルは、https://www.analog.com/jp/products/LT80603.htmlから入手できます。

LT80603EVKIT
性能評価:5V出力電圧アプリケーションにおけるLT80603、LT80602

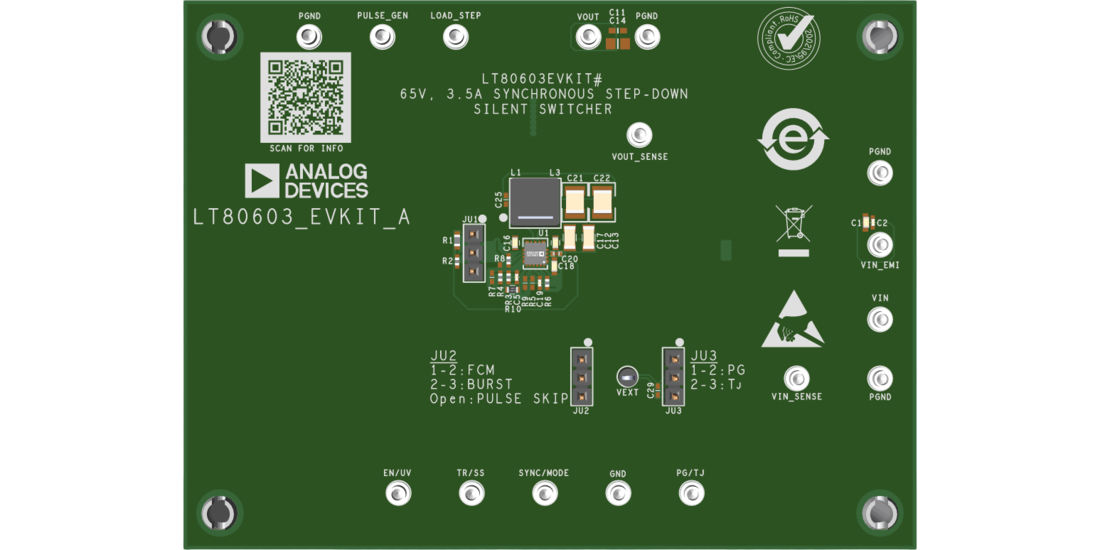

LT80603-EVKIT Evaluation Board Angle View LT80603-EVKIT Evaluation Board Top View LT80603-EVKIT Evaluation Board Bottom View
