製品概要

機能と利点

  •  差動またはシングルエンド利得ブロック
  •  広い電源電圧範囲：3V～12.6V
  •  レール・トゥ・レール出力振幅
  •  グランドを含む入力同相範囲
  •  スルーレート：600V/μs
  •  -3dB帯域幅：75MHz、AV = ±2

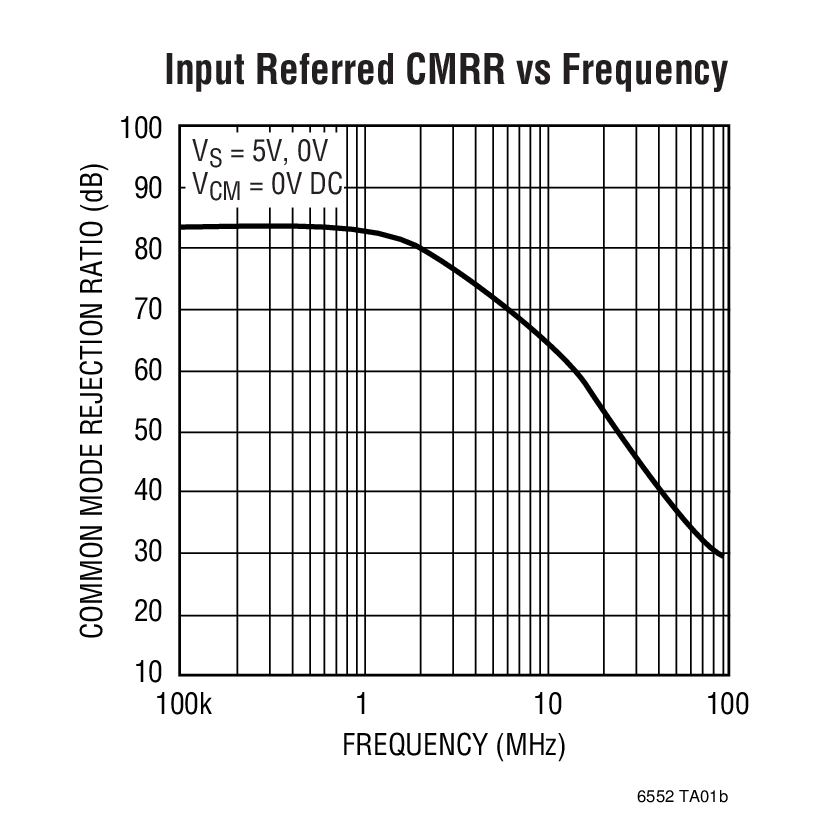

  •  10MHzでのCMRR： > 60dB
  •  3.3V、5V、±5V電源で規格
  •  高出力ドライブ：±70mA
  •  パワー・シャットダウン：300μA
  •  動作温度範囲：-40℃～85℃

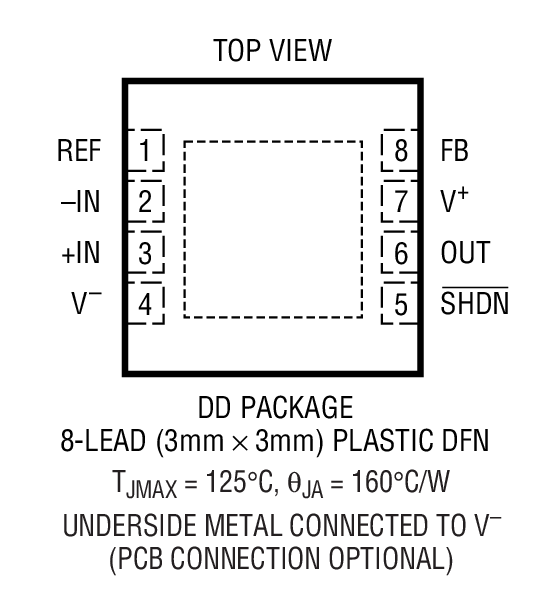

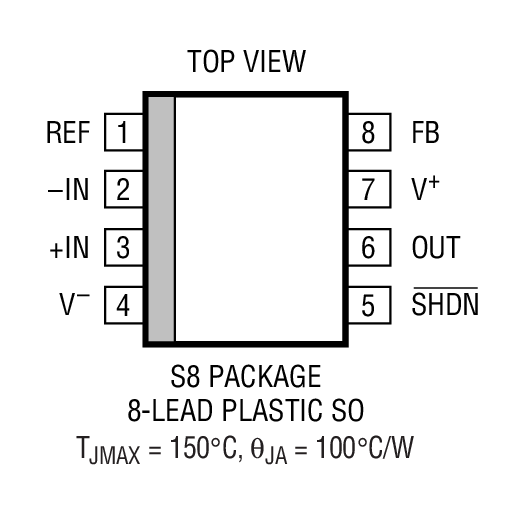

  •  8ピンSOパッケージと小型（3mm×3mm×0.8mm）DFNパッケージ

製品概要

LT6552は、低電圧単一電源動作向けに最適化されたビデオ差動アンプです。この汎用アンプは、用途が限定されない高入力インピーダンスの（+）および（-）入力を特長とし、差動またはシングルエンド構成で使用できます。2組目の入力により、差動アンプに対する利得調整とDC制御が行われます。

3.3V単一電源時、グランドから1.3Vまでの入力電圧が可能で、出力は150Ωの負荷をドライブしながらグランドから2.9Vまで振幅します。LT6552は75MHzの-3dB帯域幅、600V/μsのスルーレート、±70mAの出力電流を特長とし、ケーブルを直接ドライブするのに最適です。LT6552は3V～12.6Vの電源で性能を維持し、3.3V、5V、±5V電源で完全に規格されています。シャットダウン機能によって消費電力を1mW以下に低減し、複数のアンプが同じケーブルをドライブすることが可能です。

LT6552は8ピンSOパッケージと小型デュアル・ファイン・ピッチ・リードレス・パッケージ（DFN）で供給され、コマーシャル温度範囲とインダストリアル温度範囲で規格されています。


アプリケーション

  • 差動からシングルエンドへの変換
  • ビデオ・ライン・ドライバ
  • 車載ディスプレイ
  • RGBアンプ

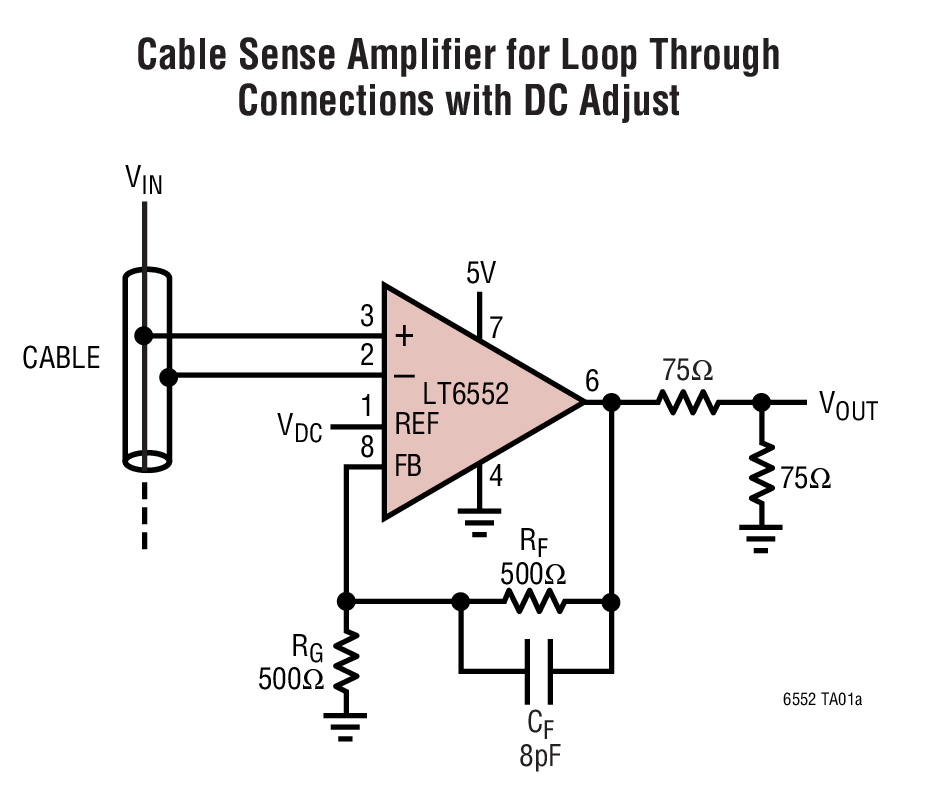

  • 同軸ケーブル・ドライバ
  • 低電圧高速信号処理

製品カテゴリ

類似製品 クリックしてパラメトリック検索ですべて見る

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

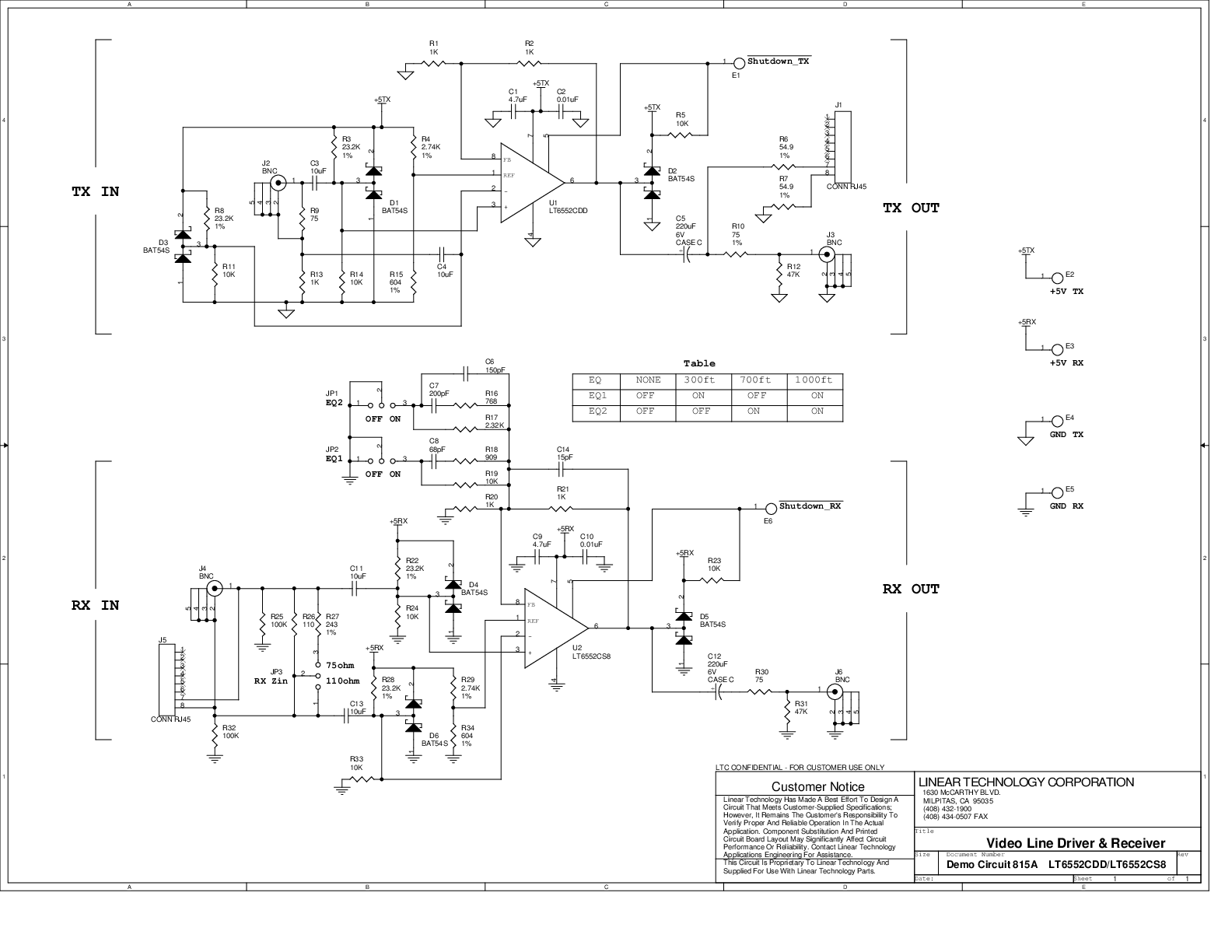

評価キット (2)

参考資料

  • すべてを表示 (7)
  • データシート (1)
  • 信頼性データ (1)
  • アプリケーション・ノート (1)
  • ユーザ・ガイド (2)
  • デザイン・ノート (1)
  • 技術記事 (1)
    • Document Type

    ツールおよびシミュレーション

    LTspice

    LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



    LTspice

    下記製品はLTspiceで使用することが出来ます。:

    LT6552

    設計リソース

    アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

    製品番号 材料宣誓書（MD） 信頼性データ ピン/パッケージ図 CADシンボル、フットプリント & 3Dモデル
    LT6552CDD#PBF 材料宣誓書（MD） 信頼性データ 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)
    LT6552CDD#TRPBF 材料宣誓書（MD） 信頼性データ 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)
    LT6552CS8#PBF 材料宣誓書（MD） 信頼性データ 8-Lead SOIC (Narrow 0.15 Inch)
    LT6552CS8#TRPBF 材料宣誓書（MD） 信頼性データ 8-Lead SOIC (Narrow 0.15 Inch)
    LT6552IDD#PBF 材料宣誓書（MD） 信頼性データ 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)
    LT6552IDD#TRPBF 材料宣誓書（MD） 信頼性データ 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)
    LT6552IS8#PBF 材料宣誓書（MD） 信頼性データ 8-Lead SOIC (Narrow 0.15 Inch)
    LT6552IS8#TRPBF 材料宣誓書（MD） 信頼性データ 8-Lead SOIC (Narrow 0.15 Inch)
