製品概要
機能と利点
- 2本の抵抗で利得を設定可能
- 低いオフセット電圧：250μV（最大）
- 出力電流：1mA（最大）
- 電源範囲：2.7V～36V、絶対最大定格44V
- 低い入力バイアス電流：40nA（最大）
- PSRR：106dB（最小）
- 低消費電流：65μA（標準）、V+＝12V
- 動作温度範囲：-40℃～125℃
- 高さの低い（1mm）ThinSOT™パッケージ
製品概要
LT6106は、汎用性の高いハイサイド電流センス･アンプです。最大250μVのオフセットと最大40nAの入力バイアス電流という優れたデバイス特性により、柔軟な設計を可能にします。各デバイスの利得は2本の外付け抵抗で設定され、1%より良好な精度を達成できます。
LT6106は外付けセンス抵抗（シャント抵抗）の電圧を介して電流をモニタします。内部回路によって入力電圧を出力電流に変換するので、高い同相電圧上の小さいセンス信号をグランド基準信号に変換することができます。低いDCオフセットにより、非常に小さいセンス電圧をモニタできます。そのため、小さい値のシャント抵抗を使用可能で、シャントの電力損失を最小限に抑えます。
2.7V～44Vの広い入力電圧範囲、高精度、広い動作温度範囲により、LT6106は車載、産業用およびパワーマネージメント･アプリケーションに最適です。また、消費電流が非常に低いので、低消費電力のバッテリ駆動アプリケーションに最適です。
アプリケーション
- 電流シャント測定
- バッテリのモニタ
- パワーマネージメント
- モータ制御
- ランプのモニタ
- 過電流およびフォールト検出
製品カテゴリ
マーケット＆テクノロジー
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

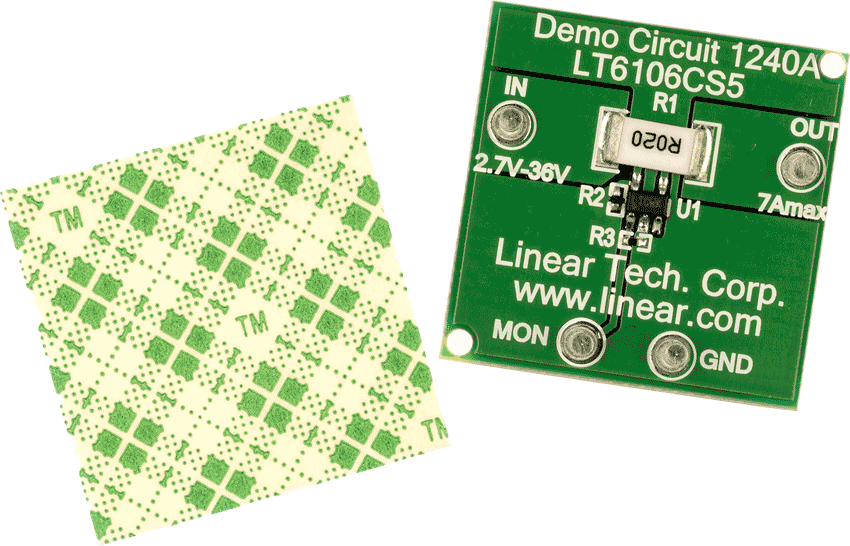

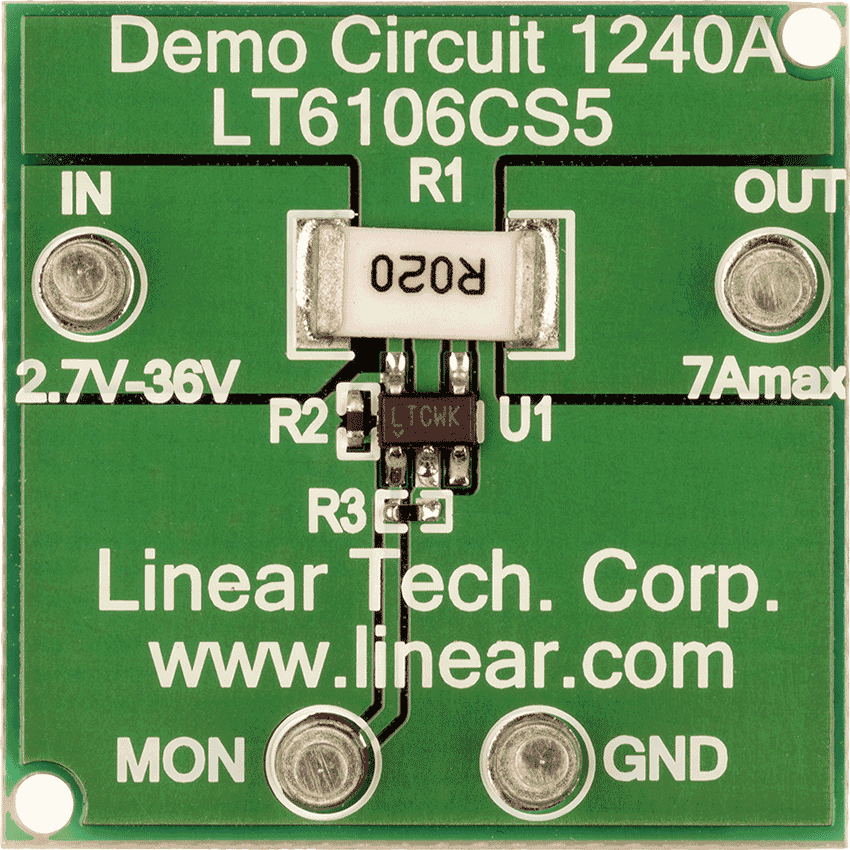

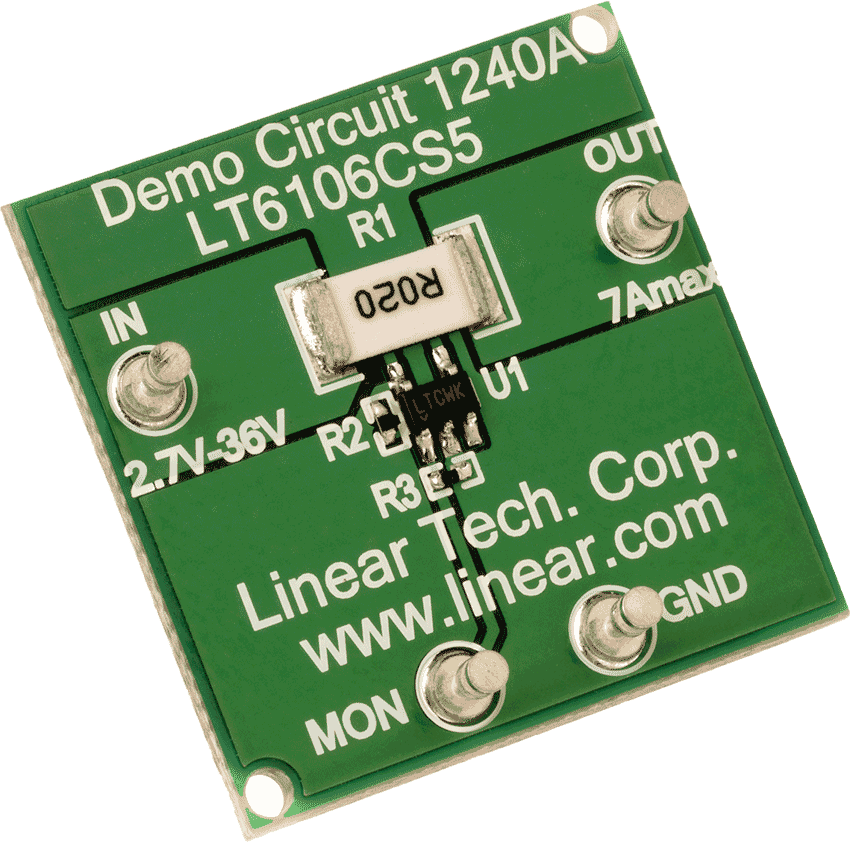

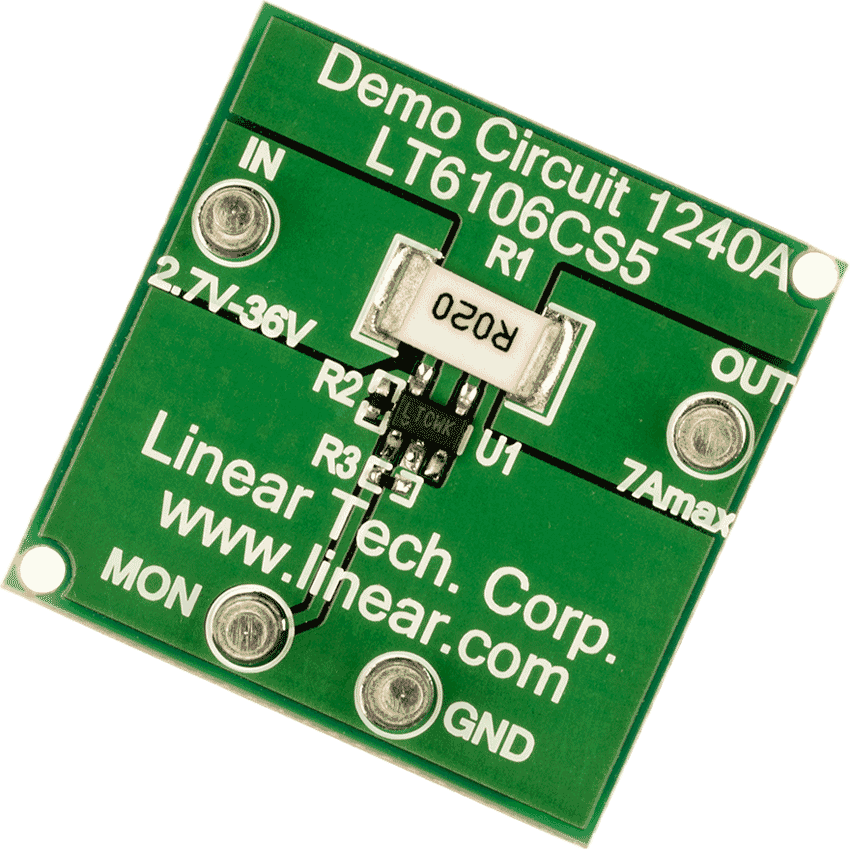

評価キット (1)
参考資料
-
R423 Reliability Data3/26/2018
-

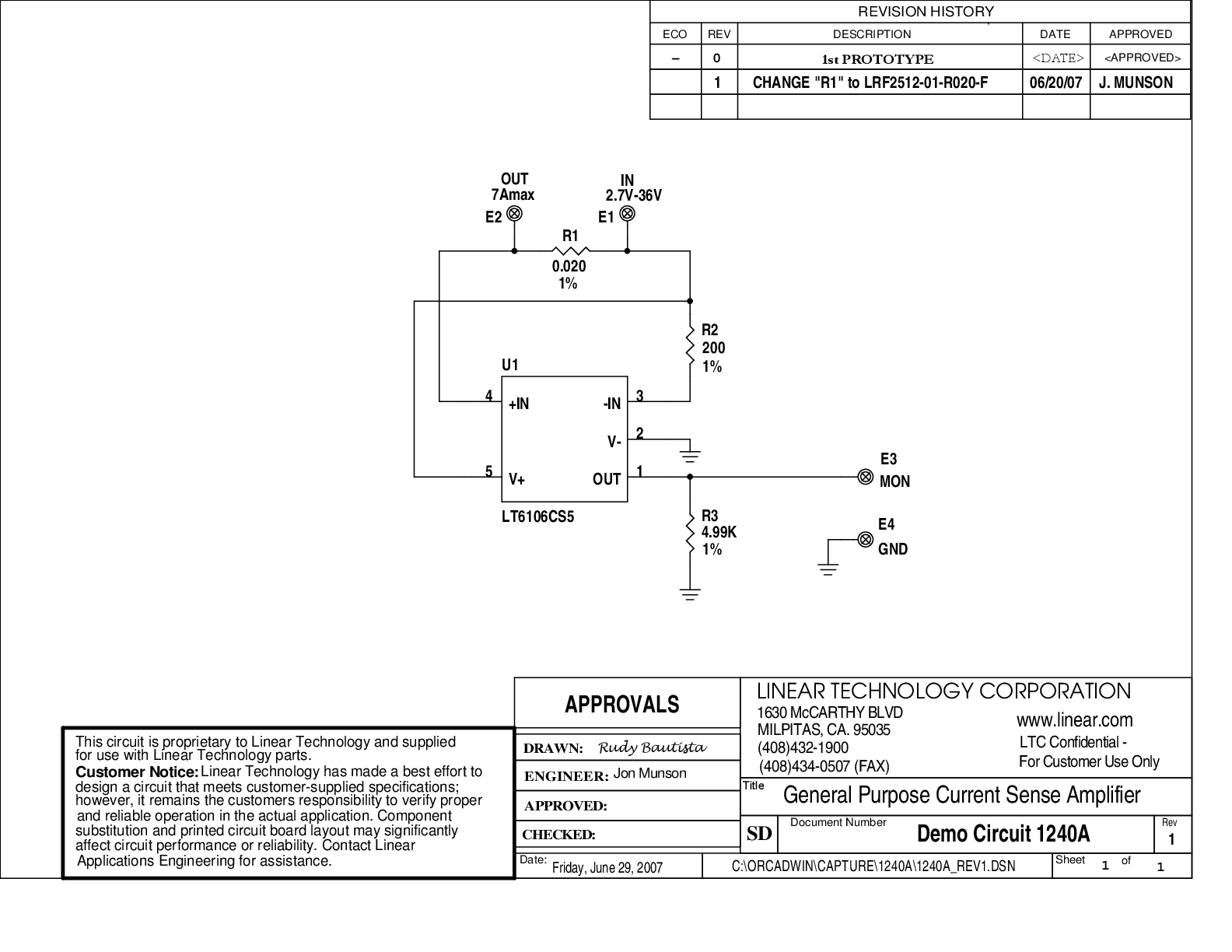

DC1240A - Demo Manual9/24/2009
-
AN-105: 電流センス（検出）回路集 電流に対するセンスを養う12/1/2005
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LT6106
おすすめ製品
LT6106 コンパニオン製品
推奨 関連製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LT6106CS5#TRMPBF | 材料宣誓書（MD） | 信頼性データ | 5-Lead TSOT-23 | |
| LT6106CS5#TRPBF | 材料宣誓書（MD） | 信頼性データ | 5-Lead TSOT-23 | |
| LT6106HS5#TRMPBF | 材料宣誓書（MD） | 信頼性データ | 5-Lead TSOT-23 | |
| LT6106HS5#TRPBF | 材料宣誓書（MD） | 信頼性データ | 5-Lead TSOT-23 | |
| LT6106HS5#WTRMPBF | 材料宣誓書（MD） | 信頼性データ | 5-Lead TSOT-23 | |
| LT6106HS5#WTRPBF | 材料宣誓書（MD） | 信頼性データ | 5-Lead TSOT-23 | |
| LT6106IS5#TRMPBF | 材料宣誓書（MD） | 信頼性データ | 5-Lead TSOT-23 | |
| LT6106IS5#TRPBF | 材料宣誓書（MD） | 信頼性データ | 5-Lead TSOT-23 | |
| ウェハ・ファブリケーション・データ | R423 Reliability Data |
