LT6100: 利得選択可能な高精度ハイサイド電流センスアンプ データシート (Rev. )10/15/2014PDF1M
類似製品
製品概要
機能と利点
- 入力オフセット電圧:300µV(最大)
- センス入力:最大48V
- 利得精度:0.5%
- ピン選択可能な利得:10、12.5、20、25、40、50V/V
- 別電源:2.7V~36V
- 動作電流:60µA
- センス入力電流(VCCをパワーダウン): 1nA
- -48Vまで逆バッテリ保護
- バッファ付き出力
- ノイズフィルタ用入力
- 動作温度範囲:-40℃~125℃
- 8ピンDFNパッケージとMSOP パッケージ
製品概要
LT6100は完備したマイクロパワーの高精度ハイサイド 電流センスアンプです。外部センス抵抗両端の電圧を介して一方向の電流をモニタします。2つの利得選択ピンをストラップ配線するか、またはフロートさせるだけで、 10、12.5、20、25、40、50V/Vの固定利得が得られます。すべての利得で0.5%より良い利得精度が得られます。
LT6100のセンス入力の電圧範囲は4.1V~48Vで、電源いっぱいの差動電圧に耐えることができます。このため、 MOSFETスイッチやヒューズの両端の電圧をモニタすることが可能です。このデバイスは入力の逆バッテリ状態にも耐えることができます。
入力オフセットはわずか300µVです。CMRRとPSRRは 105dBを超しますので、ダイナミックレンジが広くなります。コンデンサ1個を使って信号フィルタを簡単に実装するためのフィルタ・ピンが備わっています。
LT6100には別に電源入力が備わっており、2.7V~36Vで 動作し、わずか60µAしか流れません。VCCをパワーダウンすると、センス・ピンのバイアスはオフします。これにより、センス電圧には無関係に、モニタされる回路に負荷をかけるのを防ぎます。LT6100は8ピンのDFNパッケージとMSOPパッケージで供給されます。
アプリケーション
- バッテリ・モニタ
- ヒューズ・モニタ
- 携帯電話
- 携帯型テスト/測定システム
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (2)
参考資料
-
R075 Reliability Data3/26/2018PDF20 K
-

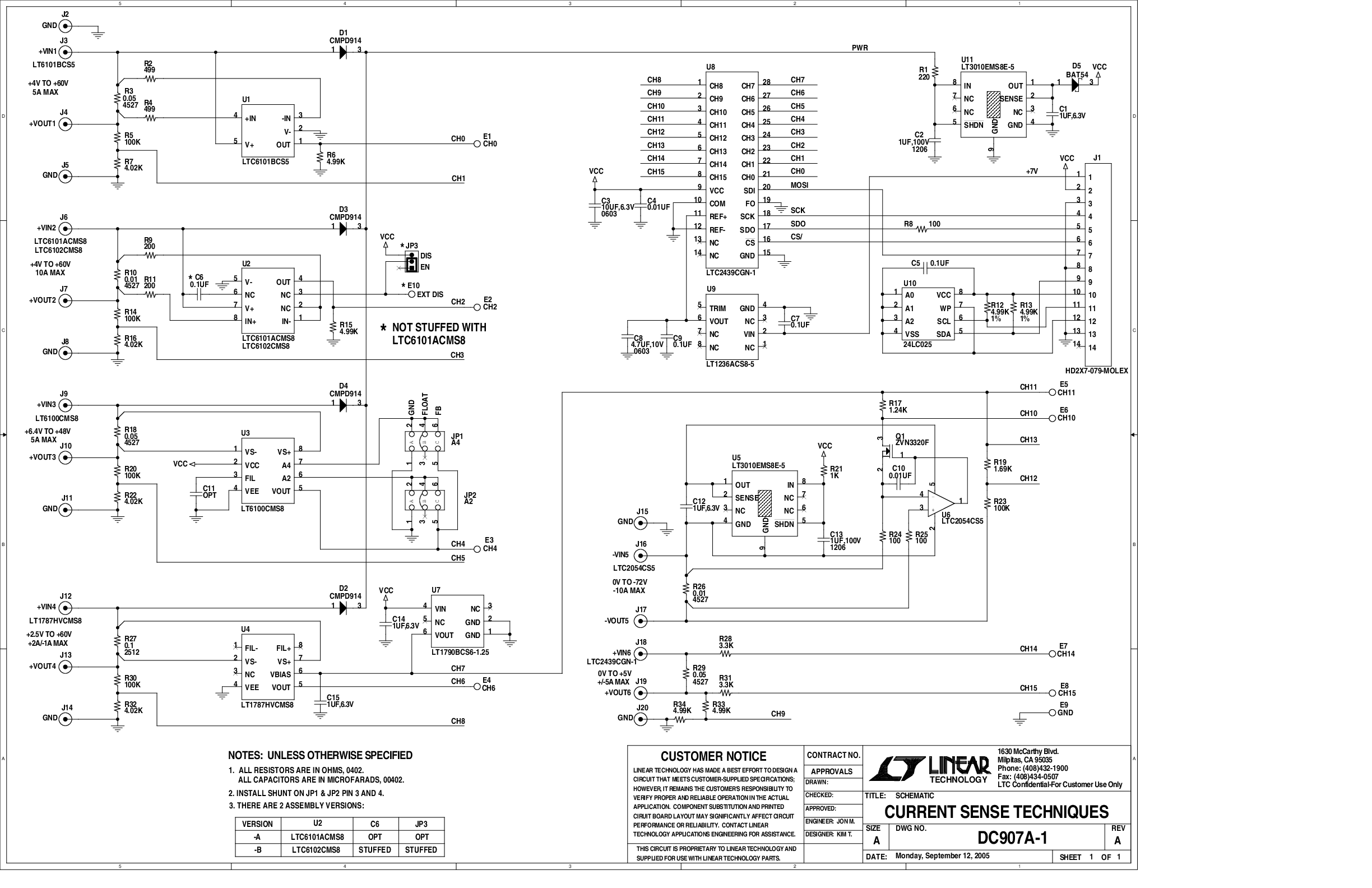

DC907A - Demo Manual10/22/2009PDF2M
-

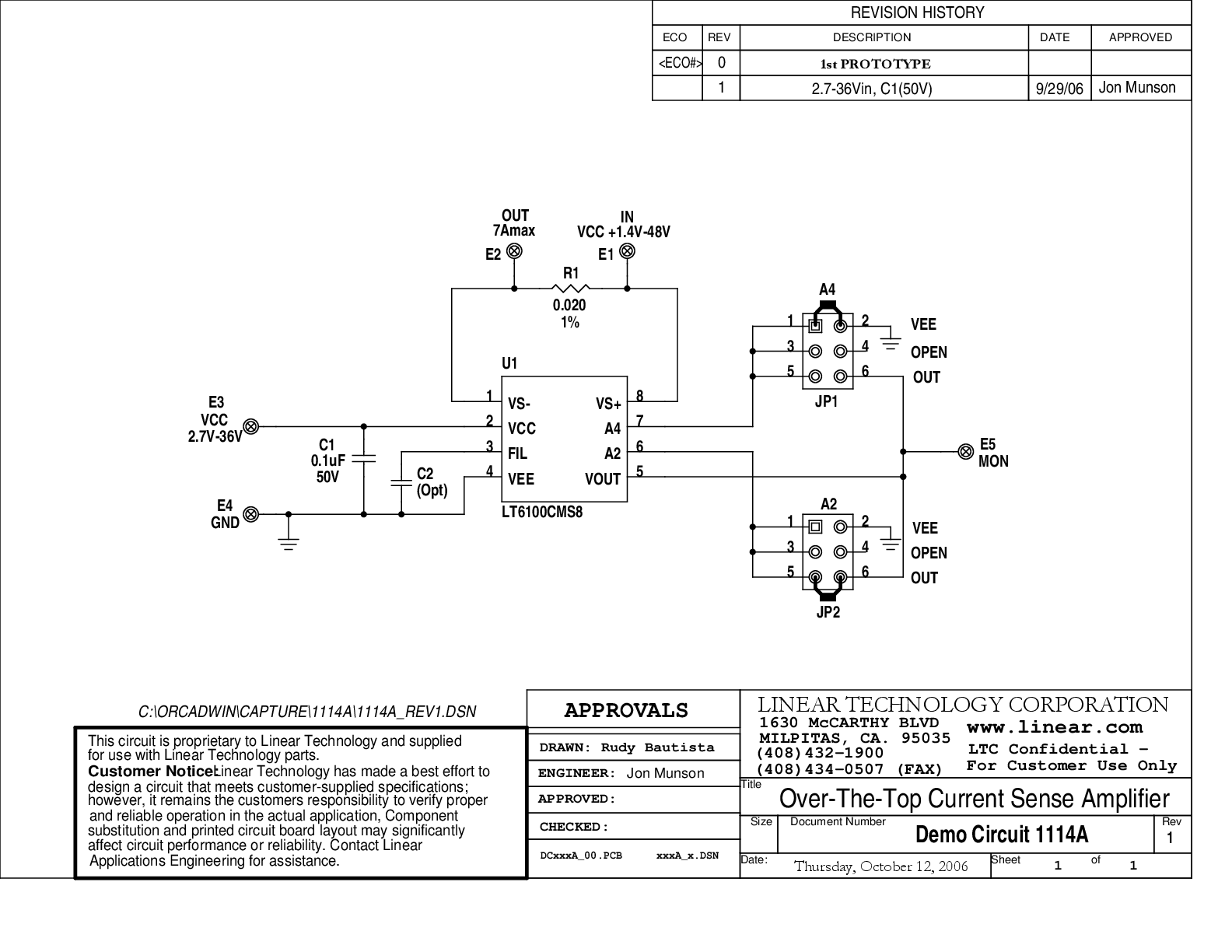

DC1114A - Demo Manual9/24/2009PDF185K
-
