LT5581

ダイナミックレンジが40dBの6GHz RMSパワー検出器

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.88
特長
  • 周波数範囲:10MHz~6GHz
  • クレストファクタの高い(最大12dB)波形の精確な電力測定
  • 40dBのログ-リニア・ダイナミックレンジ
  • 全温度範囲で並外れた精度
  • 高速応答時間:立上り1μs、立下り8μs
  • 低消費電力:3.3Vで1.4mA
  • dBm単位のRF入力電力に対するログ-リニアなDC出力
  • 小型3mm×2mm 8ピンDFNパッケージ
  • シングルエンドRF入力
製品概要
show more Icon

LT5581は、10MHz~6GHZ、ローパワー・モノリシック高精度RMSパワー検出器です。このRMS検出器は独自技術を使って、クレストファクタが最大12dBの変調信号の-34dBm~+6dBm(2.14GHz)のRF電力を精確に測定します。dBm単位のRF入力信号の電力に比例したリニアスケールのDC電圧を出力します。LT5581は、GSM/EDGE、CDMA、CDMA2000、W-CDMA、TDSCDMA、UMTS、LTE、WiMAXなどの多様なRF規格の精密電力測定および制御に適しています。最終DC出力は内蔵300Ω抵抗に直列に接続されているので、1個の外部コンデンサだけで出力変調リップルをさらにフィルタすることができます。


アプリケーション

  • GSM/EDGE、CMDA、CDMA2000、W-CDMA、LTE、WiMAX RFの電力制御
  • ピコセル、フェムトセルのRF電力制
  • 無線リピータ
  • CATV/DVB送信機
  • MIMO無線アクセス・ポイント
  • 携帯型RMS電力測定器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.88

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT5581IDDB#TRMPBF
  • HTML
  • HTML
LT5581IDDB#TRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

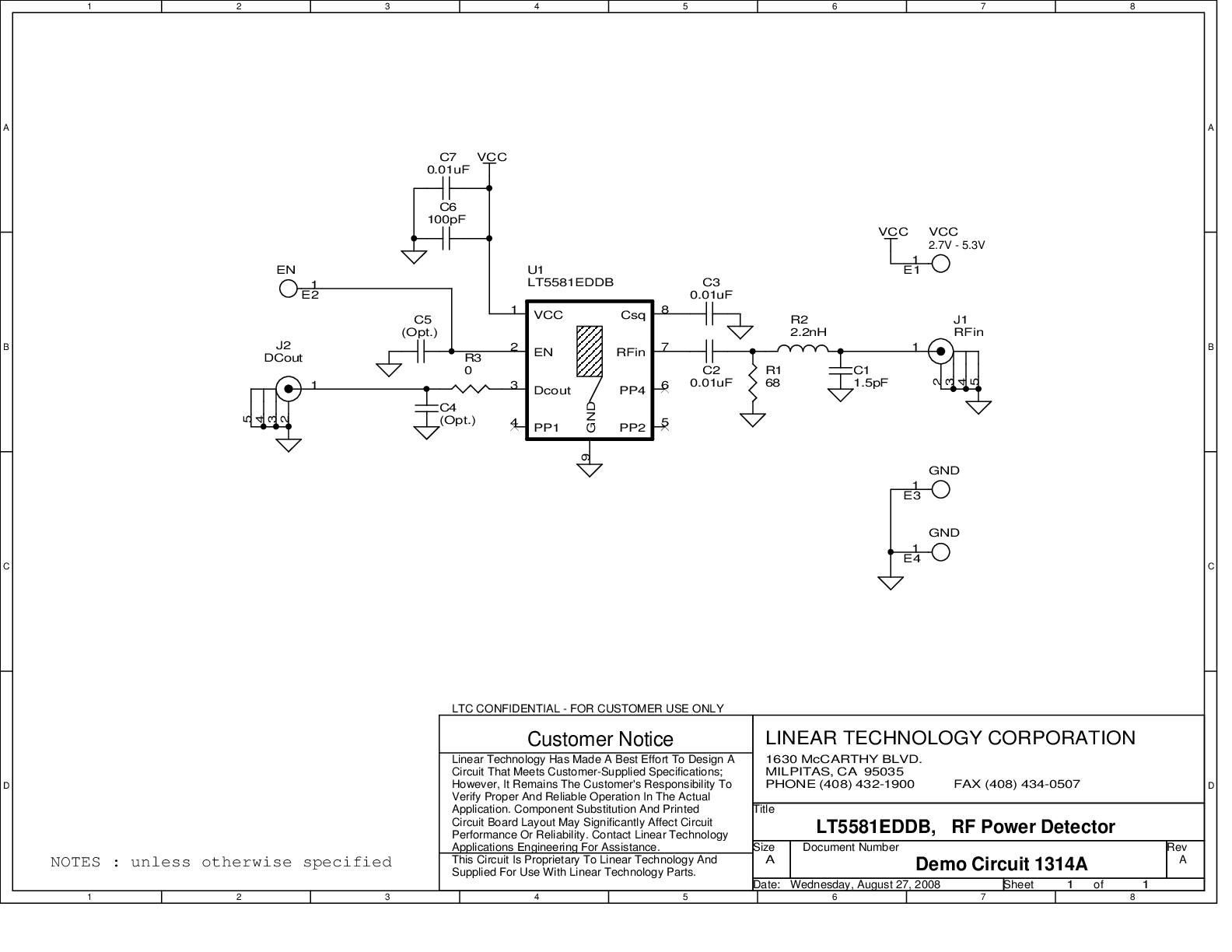

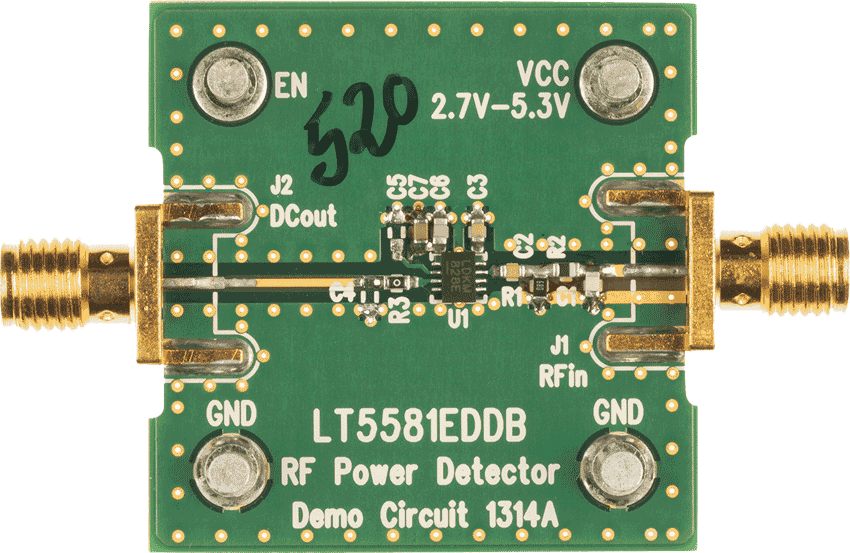

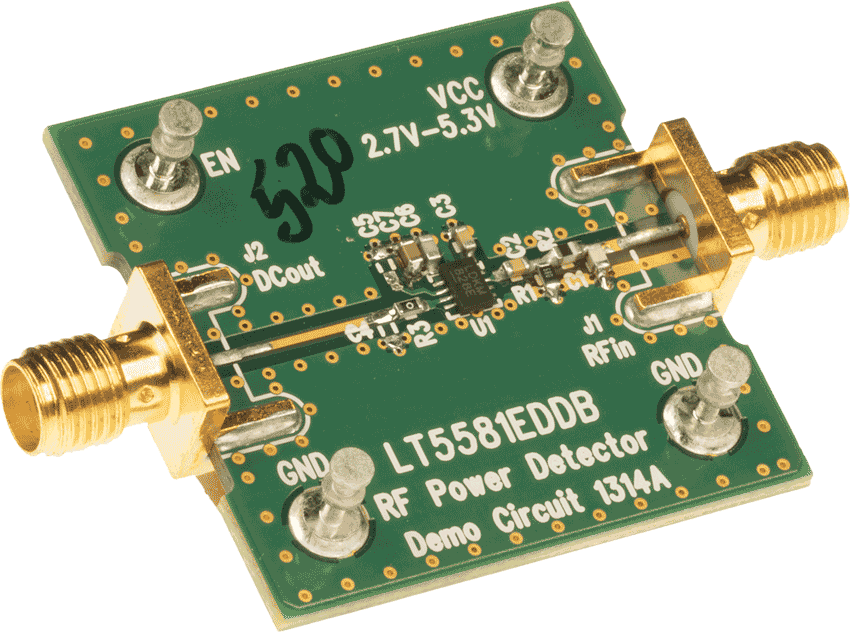

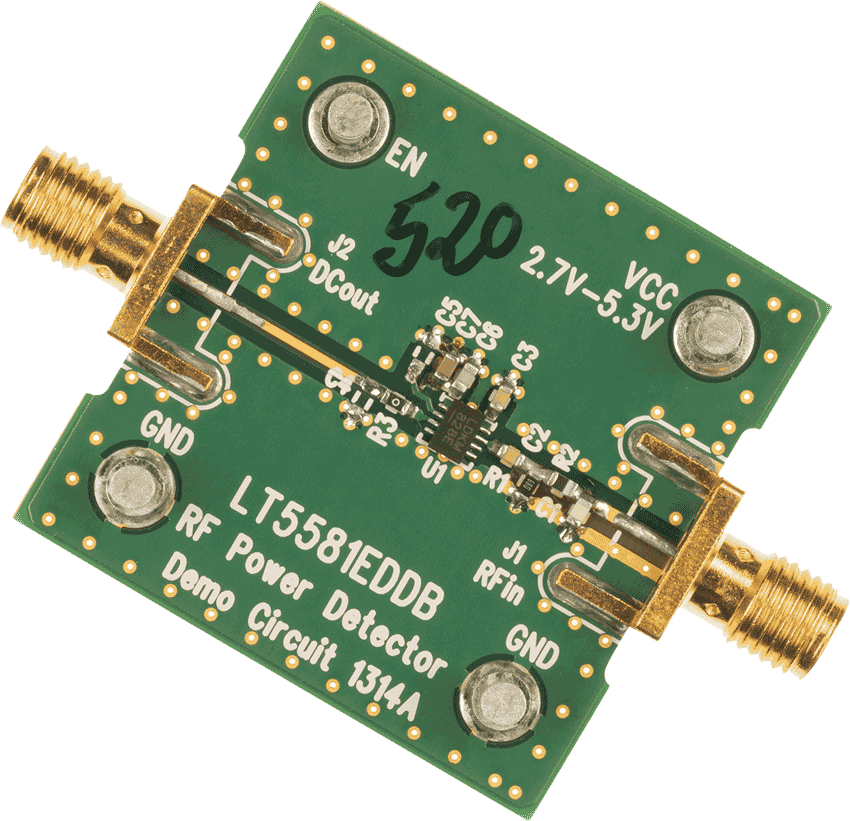

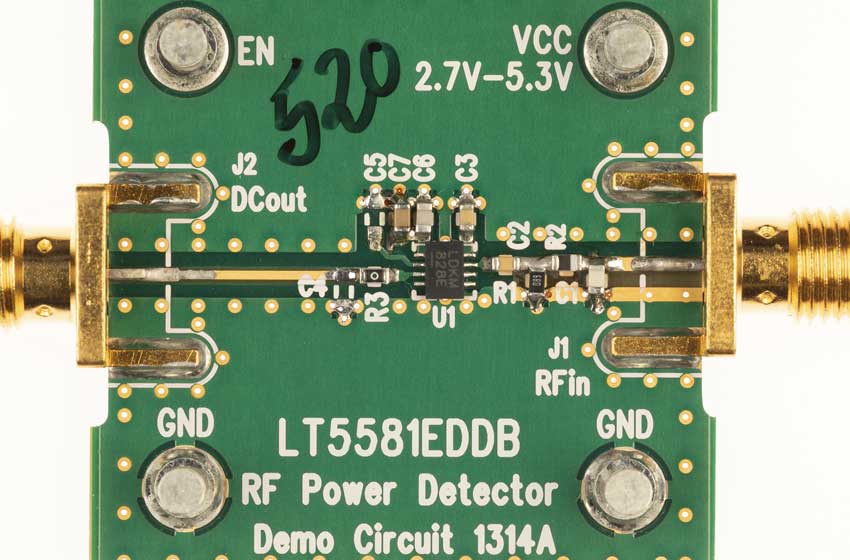

DC1314A

LT5581IDDB | 6GHz, 40dB RMS Power Detector Demo Board - optimized for 10MHz to 2.2GHz
