製品概要
機能と利点
- 周波数範囲： 40MHz～10GHz
- リニア・ダイナミックレンジ：最大57dB
- 波高率の高い変調波形の高精度なRMS 電力測定
- 全温度範囲で極めて高い精度を実現：±0.5dB（標準）

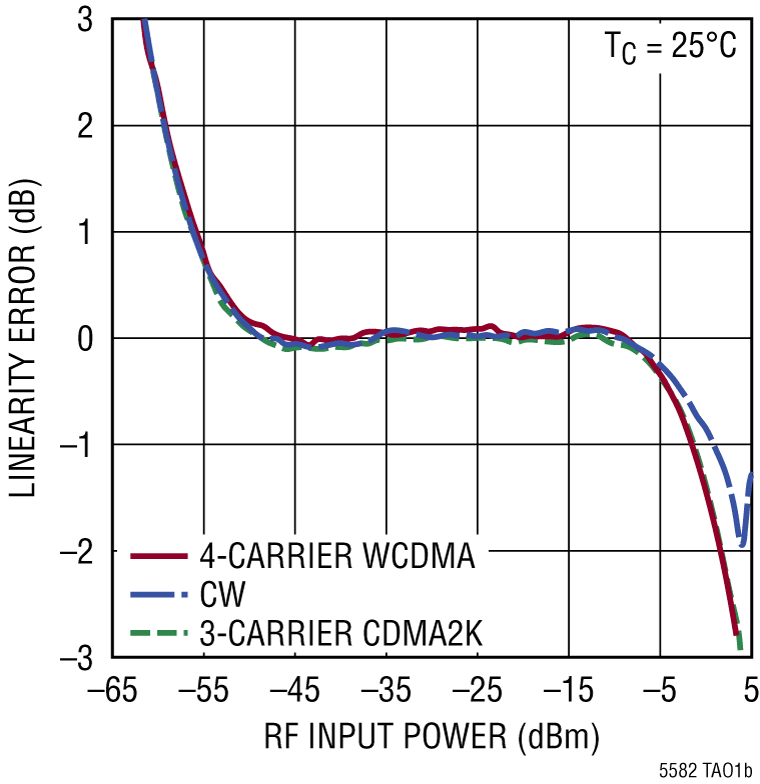

- ダイナミックレンジ内で低直線性誤差を達成
- シングルエンドまたは差動のRF入力
- 高速過渡応答：立ち上がり時間が90ns
- 低消費電流： 3.3Vで41.6mA（標準）

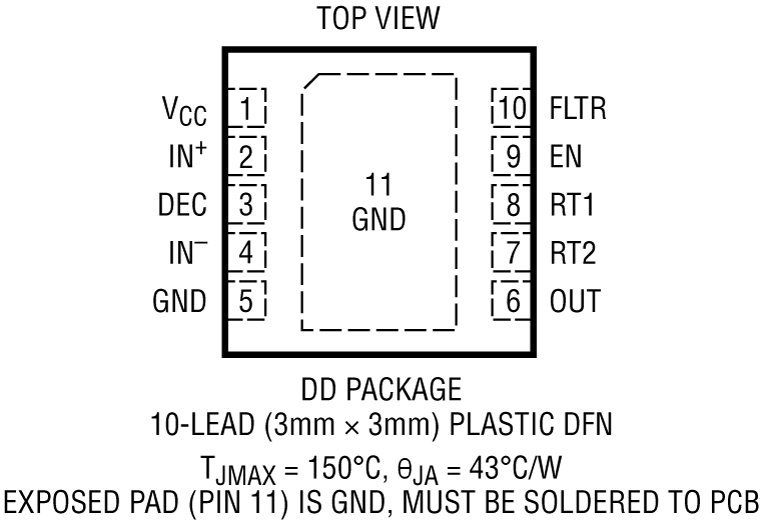

- 小型3mm × 3mm DFN-10パッケージ
- 車載アプリケーション向け：AEC-Q100対応

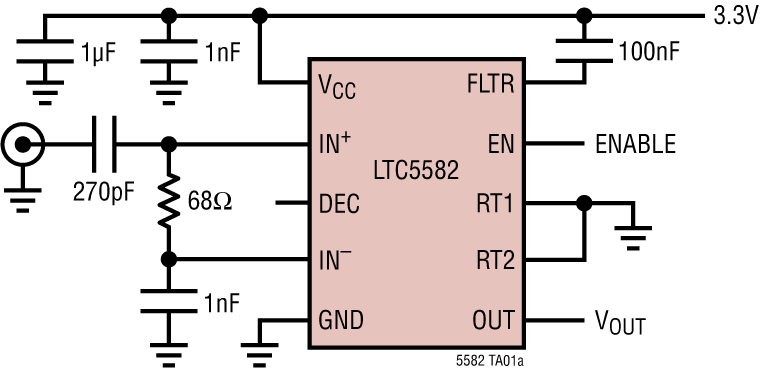

製品概要
LTC5582は40MHz～10GHz RMS応答パワー検出器で、周波数に応じて–60dBm～2dBmの広いダイナミックレンジのAC信号の高精度な電力測定が可能です。等価デシベルスケール値で表したAC信号の電力が、入力信号波形の波高率に関係なく、リニアスケールのDC電圧に高精度で変換されます。LTC5582は、LTE、WiMAX、W-CDMA、CDMA2000、TD-SCDMA、EDGEなど多様なRF規格に準拠した高精度のRF電力測定やレベル制御に適しています。DC出力は、容量の大きな負荷をドライブできる出力インピーダンスの低いアンプでバッファされています。このデバイスは10ピン3mm × 3mm DFNパッケージで供給され、LT5570とピン互換です。
アプリケーション
- RMS電力測定
- PA電力制御
- 受信および送信の利得制御
- LTE、WiMAX、W-CDMA、CDMA2K、TD-SCDMA、EDGEの基地局
- ポイント・トゥ・ポイントのマイクロ波リンク
- RF 計測
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

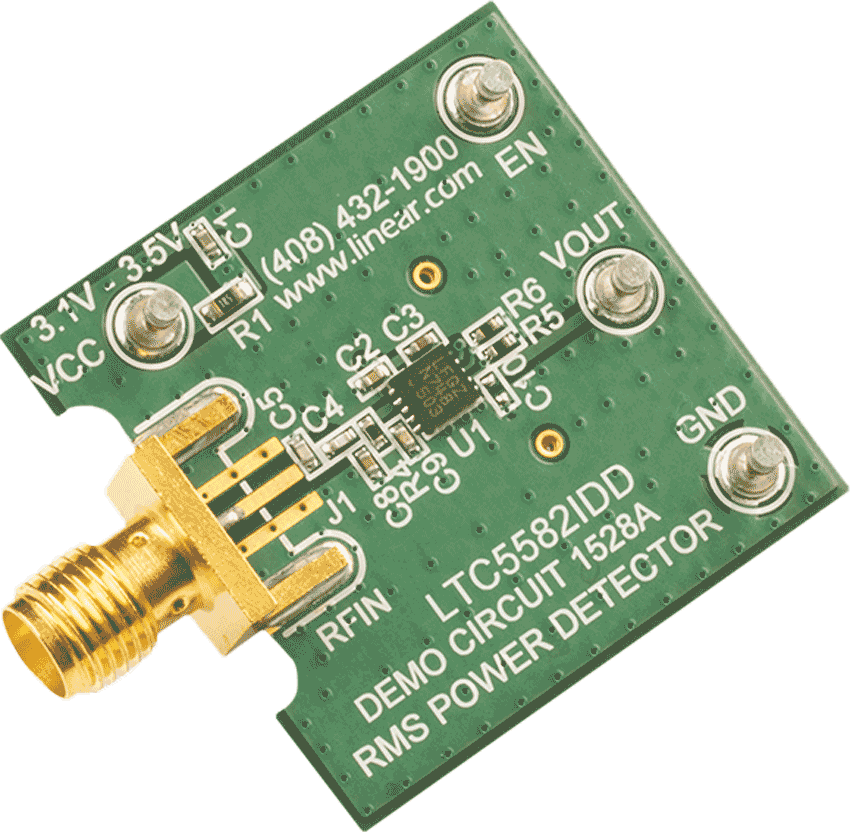

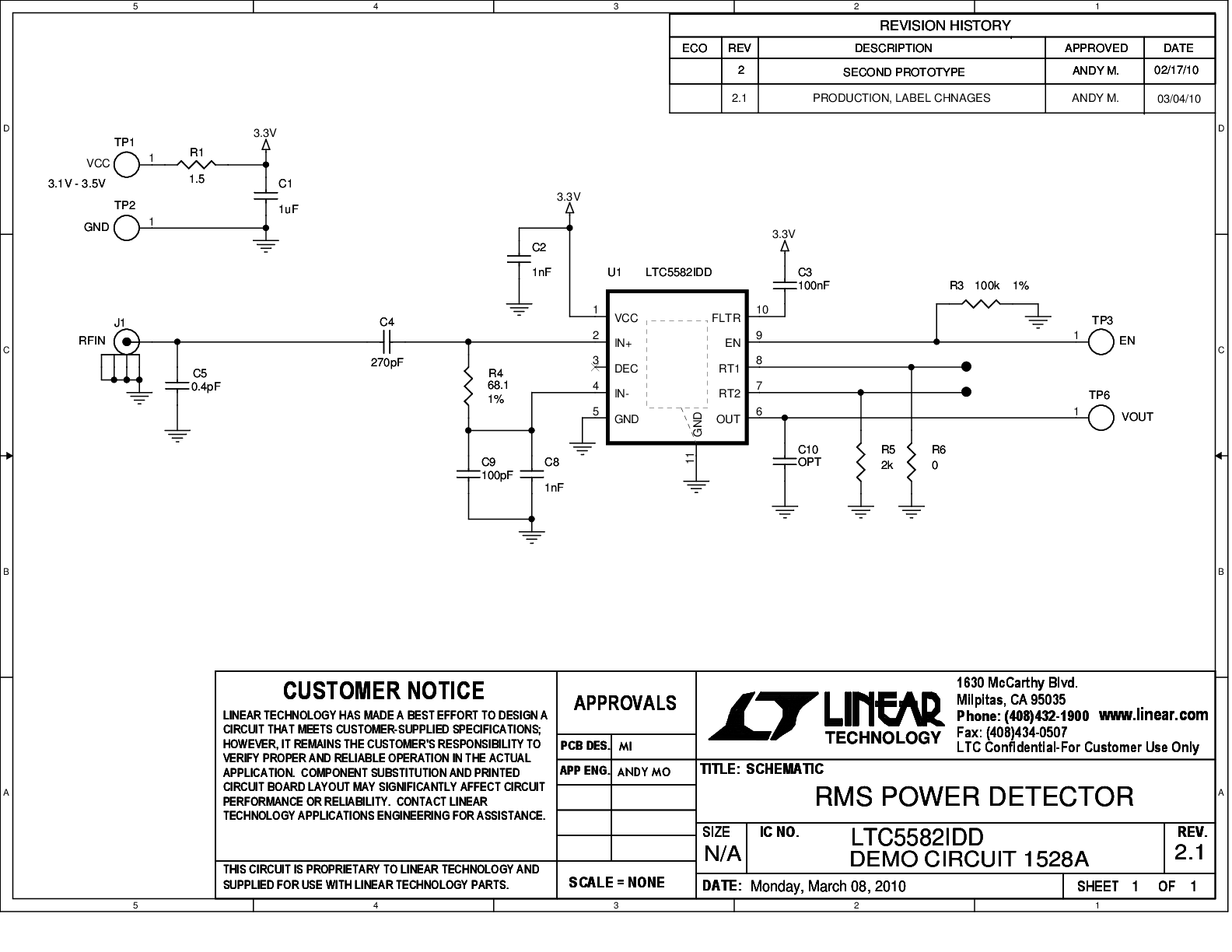

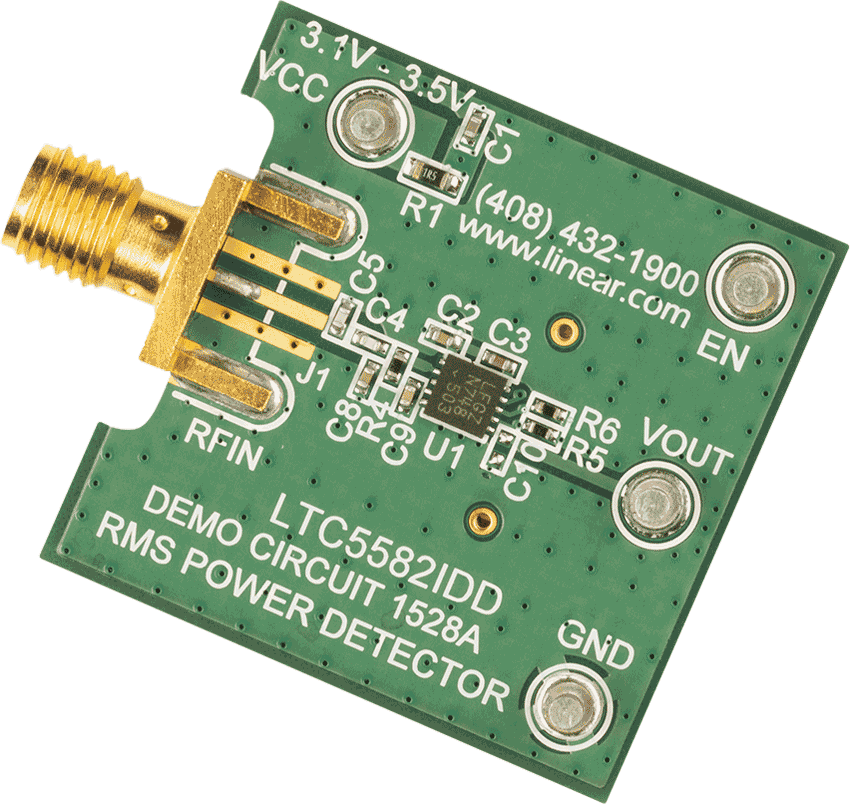

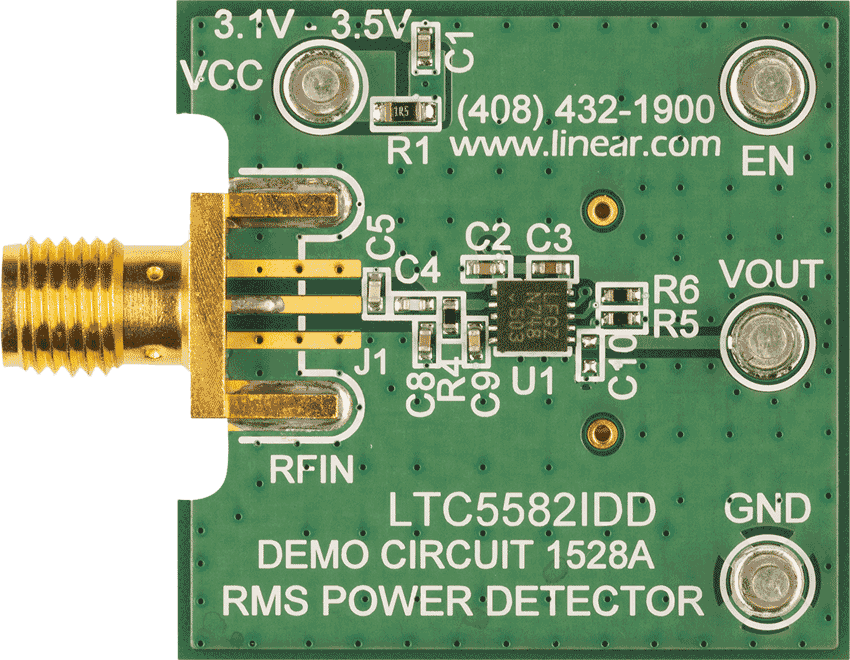

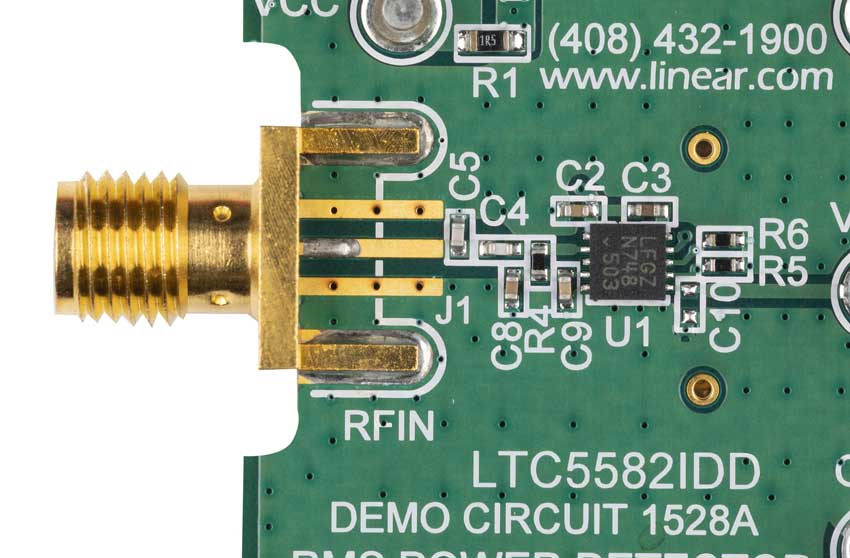

評価キット (1)
参考資料
ツールおよびシミュレーション
S-Parameter
ZIP
LTC5582 S-Parameters
3.36 K
おすすめ製品
LTC5582 コンパニオン製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC5582HDD#3ZZPBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead DFN (3mm x 3mm w/ EP) | |
| LTC5582HDD#PBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead DFN (3mm x 3mm w/ EP) | |
| LTC5582HDD#TRPBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead DFN (3mm x 3mm w/ EP) | |
| LTC5582IDD#3ZZPBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead DFN (3mm x 3mm w/ EP) | |
| LTC5582IDD#PBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead DFN (3mm x 3mm w/ EP) | |
| LTC5582IDD#TRPBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead DFN (3mm x 3mm w/ EP) | |
| ウェハ・ファブリケーション・データ | R550 Reliability Data |
