製品概要
機能と利点
- 入力周波数範囲：0.8GHz～2.7GHz
- 50ΩシングルエンドのRFポートとLOポート

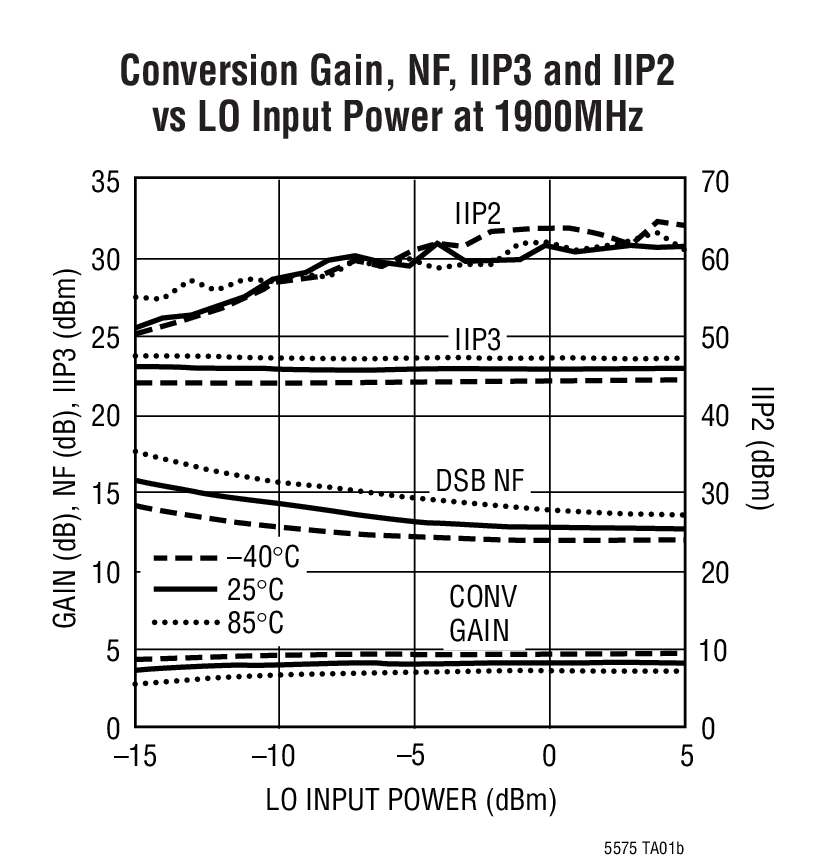

- 高いIIP3：900MHzで28dBm、1.9GHzで22.6dBm
- 高いIIP2：900MHzで54.1dBm、1.9GHzで60dBm
- 入力P1dB：900MHzで13.2dBm
- I/Q利得ミスマッチ：0.04dB（標準）
- I/Q位相ミスマッチ：0.4°(標準)
- 低い出力DCオフセット
- ノイズ・フィギュア：900MHzで12.8dB、1.9GHzで12.7dB
- 変換利得：900MHzで3dB、1.9GHzで4.2dB
- 外付け部品がほとんど不要
- シャットダウン･モード

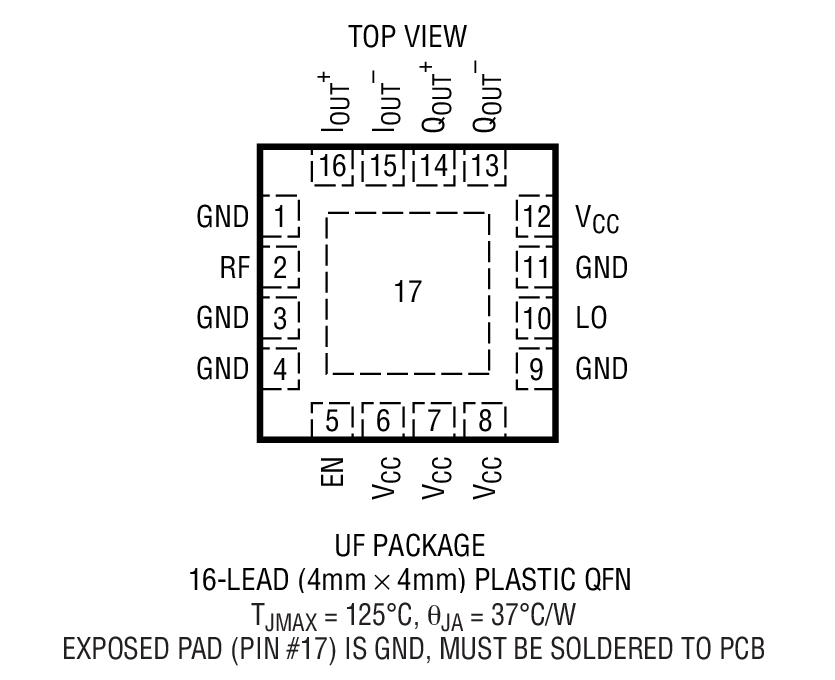

- 露出パッド付き16ピンQFN 4mm×4mmパッケージ
製品概要

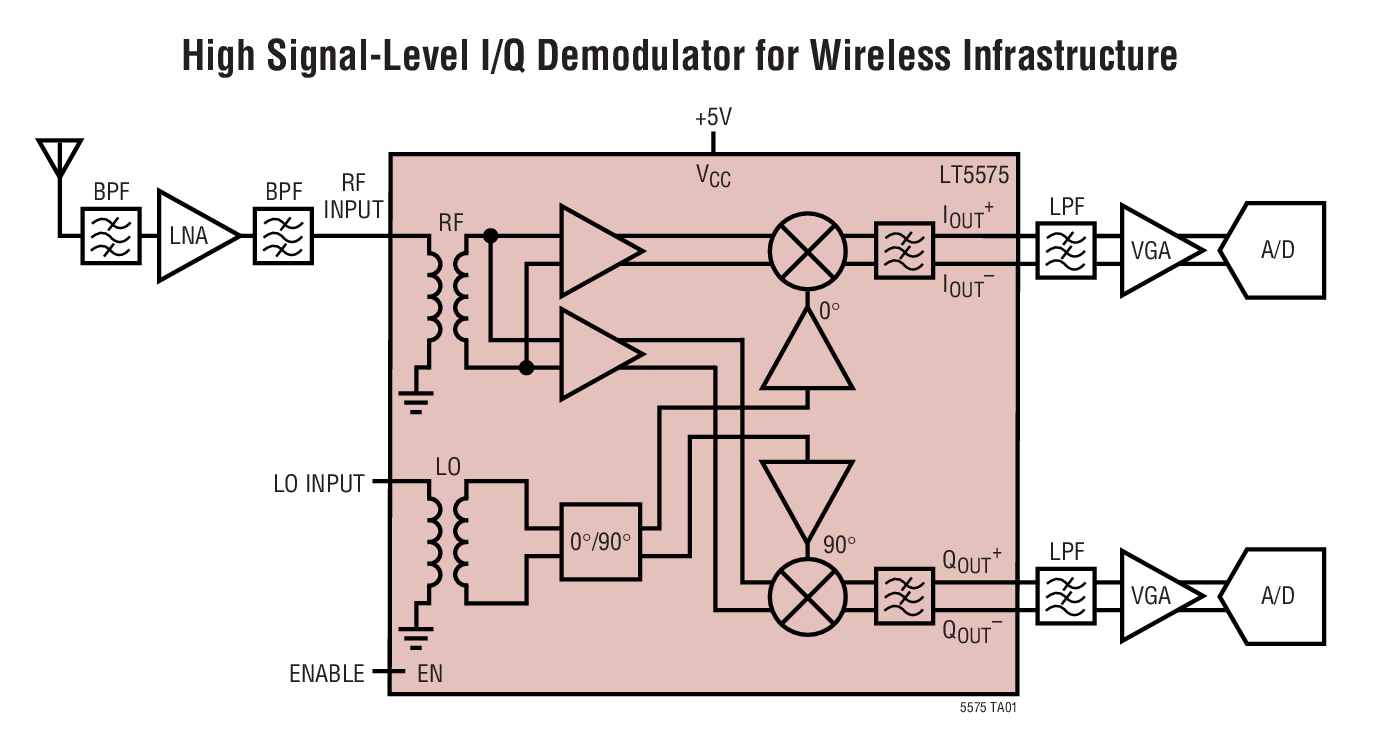

LT5575は、高直線性レシーバ･アプリケーションに対して最適化された800MHz～2.7GHzダイレクトコンバージョン直交復調器です。このデバイスは、最大490MHzの帯域幅でRF信号がIおよびQベースバンド信号に直接変換される通信レシーバに適しています。LT5575は平衡型IおよびQミキサ、LOバッファ･アンプ、高精度高周波直交位相シフタを内蔵しています。内蔵の広帯域トランスがRFおよびLO入力で50Ωシングルエンド･インターフェイスを提供します。このデバイスは、いくつかの外付け部品を追加するだけで、RFレシーバ･システムに応用可能です。
高直線性のLT5575は、レシーバ向けに優れたSFDR (spur-free dynamic range)を実現します。このダイレクトコンバージョン復調器は中間周波数（IF）信号処理が不要で、これに伴う画像フィルタリングやIFフィルタリングも不要です。IおよびQチャネルの出力でチャネル･フィルタリングを直接行なうことができます。これらの出力はチャネル選択フィルタ（LPF）またはベースバンド･アンプに直接インターフェイス可能です。
アプリケーション
- Cellular/PCS/UMTS Infrastructure
- RFID Reader
- High Linearity Direct Conversion I/Q Receiver
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
R409 Reliability Data3/23/2018
-

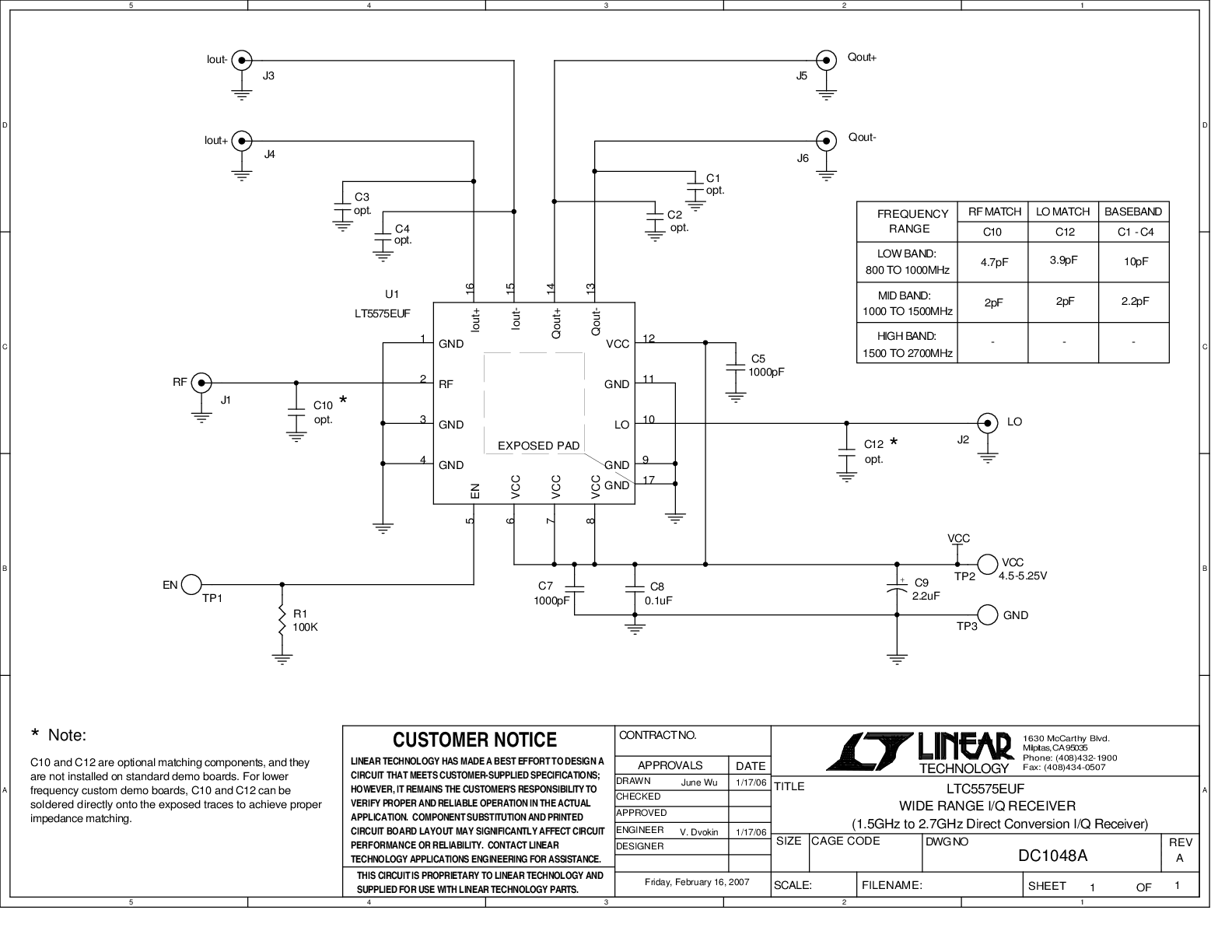

DC1048A - Demo Manual9/24/2009
-
DN418 - 高直線性部品による直接変換レシーバの設計の簡素化7/20/2007
ツールおよびシミュレーション
設計ツール
ADIsimRF
アナログ・デバイセズのADIsimRF設計ツールは、カスケード・ゲインやノイズ指数、IP3、P1dB、総合消費電力などRFシグナル・チェーン内の最も重要なパラメータの計算を行います。
