LT5557: 400MHz~3.8GHzの3.3Vアクティブ・ダウンコンバーティング・ミキサ データシート (Rev. )6/27/2012PDF2M
製品概要
機能と利点

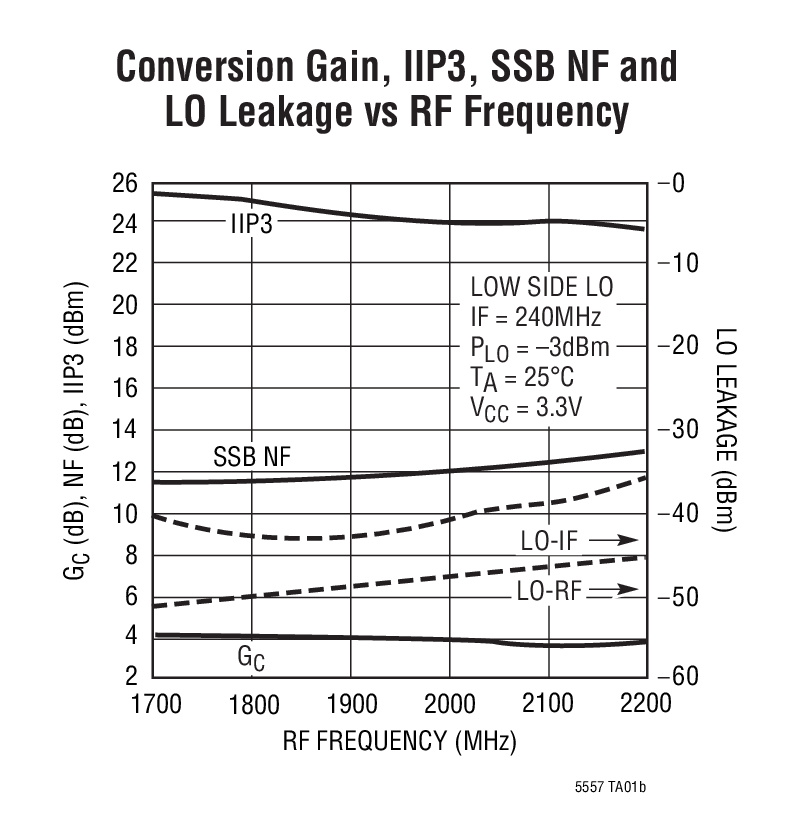

- 広いRF周波数範囲:400MHz~3.8GHz*
- 高い入力IP3:
- 900MHzで25.6dBm
- 1950MHzで24.7dBm
- 2.6GHzで23.7dBm
- 変換利得:
- 900MHzで3.3dB
- 1950MHzで2.9dB
- LOドライブ・レベル:-3dBm
- 低いLOリーク
- 低いノイズ・フィギュア:
- 900MHzで10.6dB
- 1950MHzで11.7dB
- 低消費電力:3.3V/269mW
- 50ΩシングルエンドのRFポートとLOポート
- 非常に少ない外付け部品

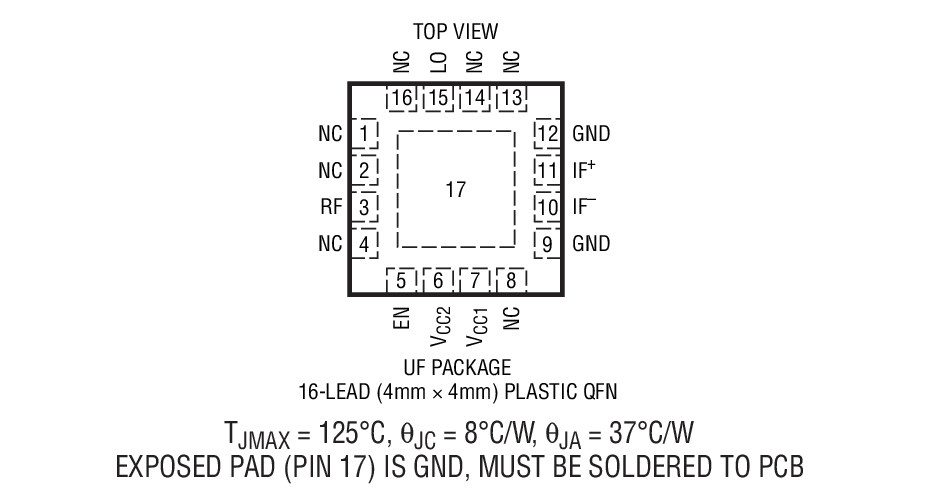

- 16ピン(4mm × 4mm) QFNパッケージ
製品概要

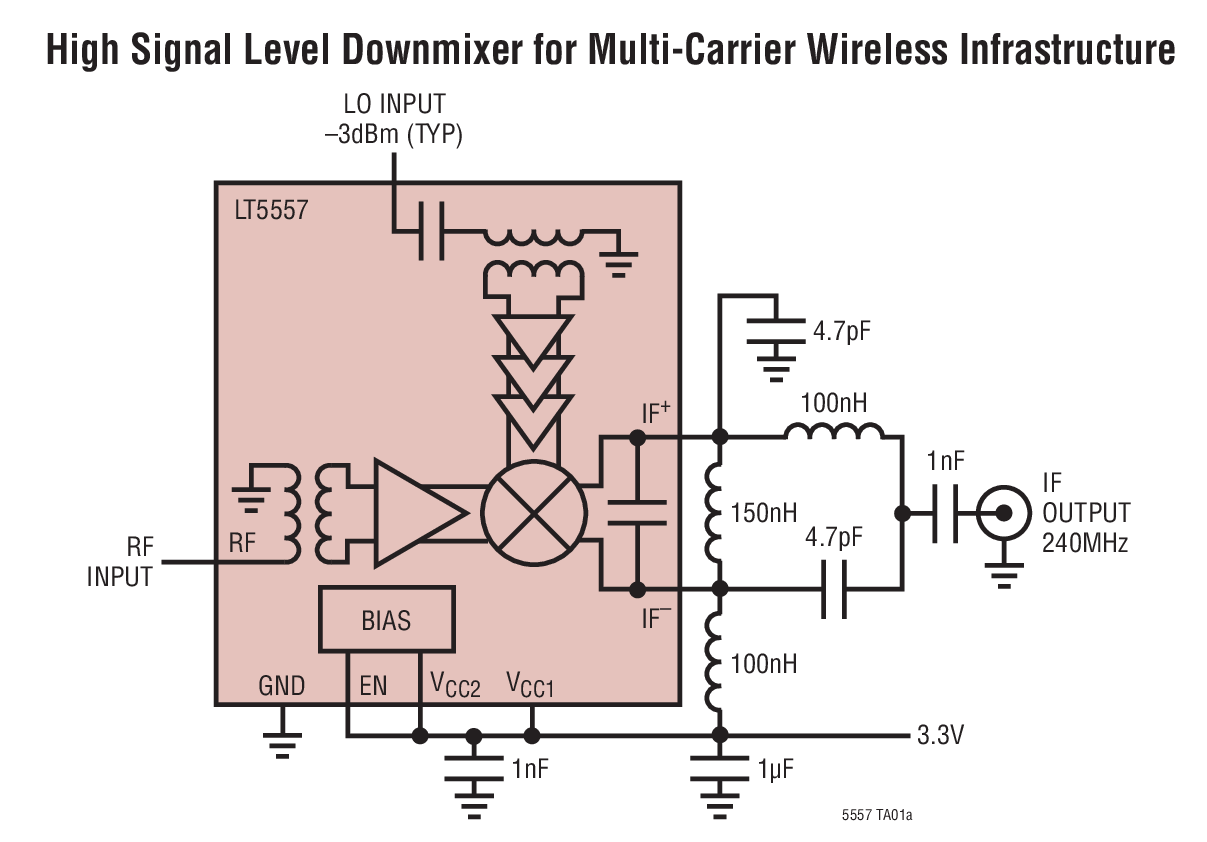

LT5557アクティブ・ミキサは、高直線性と広いダイナミックレンジを必要とするダウンコンバータのアプリケーション向けに最適化されています。このデバイスは二重平衡ミキサをドライブする高速差動LOバッファ・アンプを内蔵しています。RF入力とLO入力に広帯域トランスを内蔵しているので、シングルエンドの50Ωインタフェースを提供します。差動IF出力により、差動IFフィルタやアンプへ容易にインタフェース可能です。また、外部トランスを使っても、使わなくても、差動IF出力を容易に整合させてシングルエンドの50Ω負荷をドライブすることができます。
RF入力は1.6GHz~2.3GHzで50Ωに内部で整合しており、LO入力は1GHz~5GHzで50Ωに内部で整合しています。両ポートの周波数範囲は簡単な外部整合を使って容易に拡張されます。IF出力は600MHzまでのIF周波数で部分的に整合しており、使用可能です。
LT5557は高度に集積化されているので、ソリューション全体のコスト、ボード・スペースおよびシステム・レベルのばらつきが最小に抑えられます。
*性能を下げれば、さらに広い周波数での動作が可能です。詳細とサポートについては弊社にお問い合わせください。
アプリケーション
- セルラー、CDMA、WCDMA、TD-SCDMAおよびUMTSのインフラストラクチャ
- WiMAX
- ワイヤレス・インフラストラクチャ受信機
- ワイヤレス・インフラストラクチャPA直線化
- 900MHz/2.4GHz/3.5GHzのWLAN
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (2)
参考資料
-
R409 Reliability Data3/23/2018PDF23 K
-

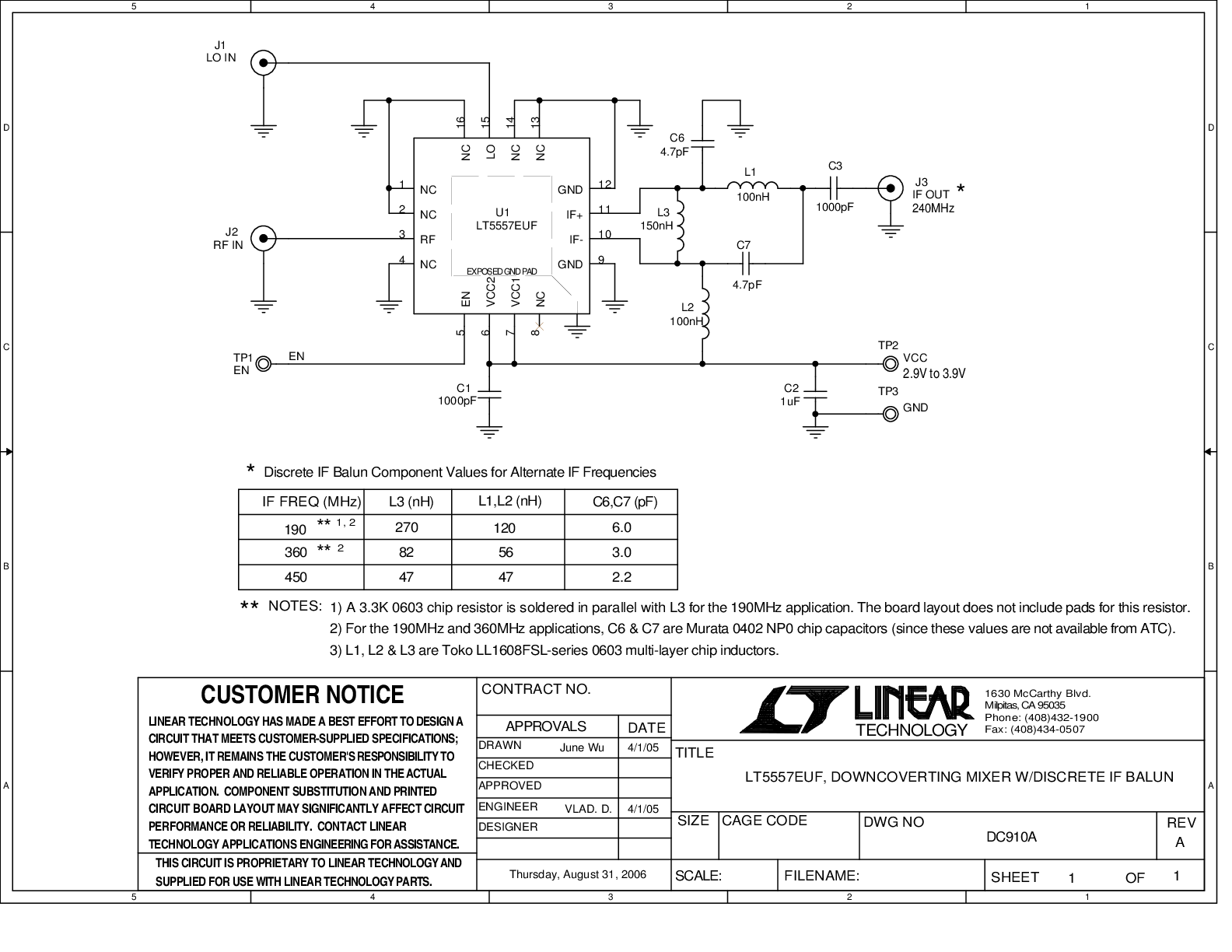

DC910A - Demo Manual9/24/2009PDF187K
-

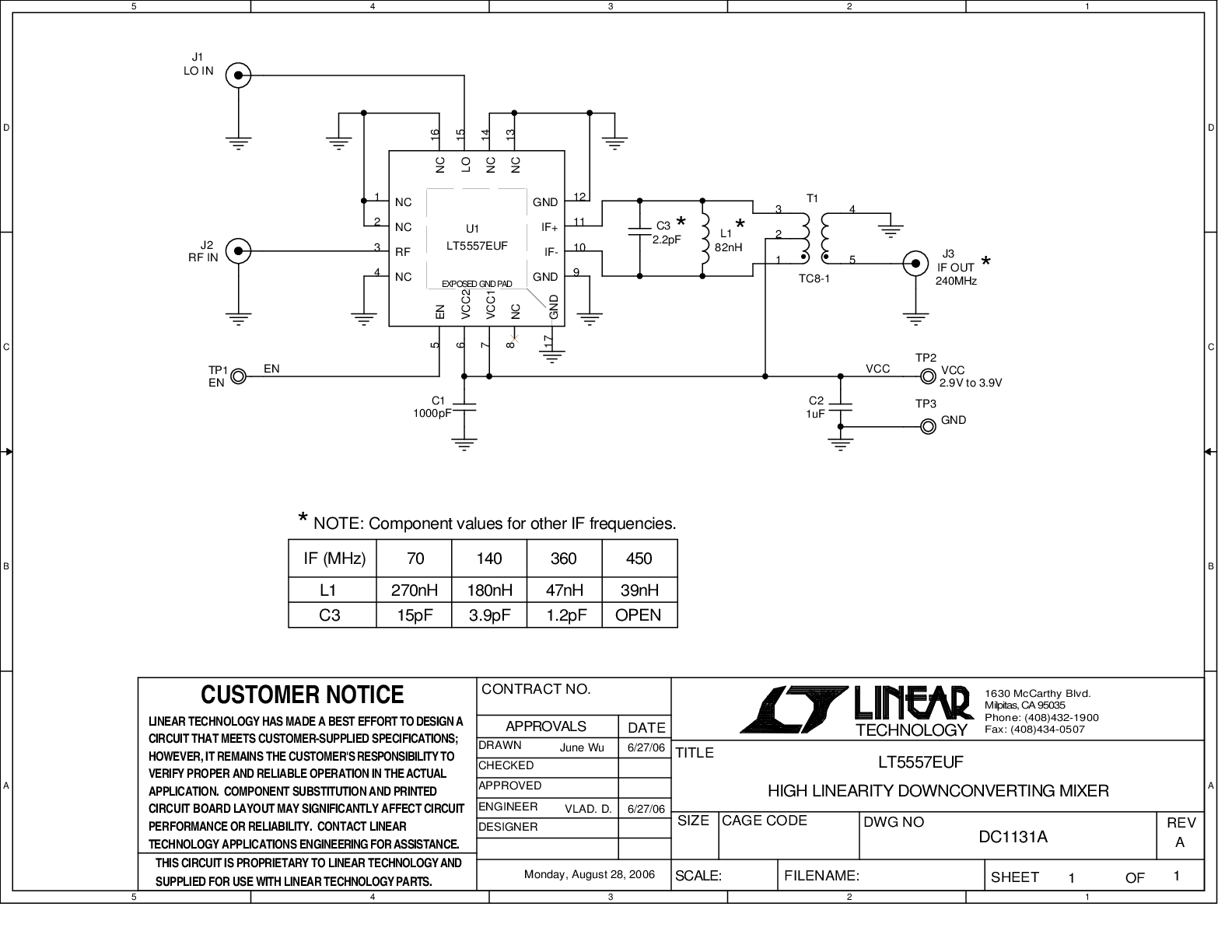

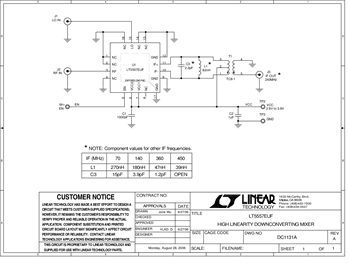

DC1131A - Demo Manual9/24/2009PDF145K
-
DN439 - RF/デジタル受信機のシグナルチェーンのノイズ解析6/29/2008PDF442K
-
Digital Predistortion Solutions5/21/2010PDF637K
ツールおよびシミュレーション
S-Parameters
設計ツール
アナログ・デバイセズのADIsimRF設計ツールは、カスケード・ゲインやノイズ指数、IP3、P1dB、総合消費電力などRFシグナル・チェーン内の最も重要なパラメータの計算を行います。
おすすめ製品
LT5557 コンパニオン製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
製品番号 | 材料宣誓書(MD) | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
---|---|---|---|---|
LT5557EUF#PBF | 材料宣誓書(MD) | 信頼性データ | 16-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
LT5557EUF#TRPBF | 材料宣誓書(MD) | 信頼性データ | 16-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
ウェハ・ファブリケーション・データ | R409 Reliability Data |
