LT5527

400MHz~3.7GHz 高信号レベル・ダウンコンバーティング・ミキサ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$7.27
特長
  • 50ΩシングルエンドのRFポートとLOポート
  • 広いRF周波数範囲:400MHz~3.7GHz*
  • 高い入力IP3:
    • 900MHzで24.5dBm
    • 1900MHzで23.5dBm
  • 変換利得:
    • 900MHzで3.2dB
    • 1900MHzで2.3dB
  • LOバッファ内蔵:低いLOドライブ・レベル
  • 高いLO-RF絶縁とLO-IF絶
  • 低いノイズ指数:
    • 900MHzで11.6dB
    • 1900MHzで12.5dB
  • 非常に少ない外付け部品
  • イネーブル機能
  • 電源電圧範囲:4.5V~5.25V
  • 16ピン(4mm × 4mm) QFNパッケージ
製品概要
show more Icon

電源電圧範囲:4.5V~5.25V電源電圧範囲:4.5V~5.25VLT5527アクティブ・ミキサは、高直線性と広いダイナミックレンジを必要とするダウンコンバータのアプリケーション向けに最適化されています。このデバイスは二重平衡ミキサをドライブする高速差動LOバッファ・ア ンプを内蔵しています。RF入力とLO入力の高帯域内蔵ト ランスにより、シングルエンドの50Ωインタフェースが 与えられます。差動IF出力により、差動IFフィルタや差動 アンプへのインタフェースが簡単です。また、外部トラン スを使っても、使わなくても、簡単に整合させて50Ωシン グルエンドをドライブすることができます。

RF入力は1.7GHz~3GHzで50Ωに内部で整合しており、 LO入力は1.2GHz~5GHzで50Ωに内部で整合しています。 両ポートの周波数範囲は簡単な外部整合を使って簡単に 拡張されます。IF出力は600MHzまでのIF周波数で部分的 に整合しており、使用可能です。

LT5527は高度に集積化されているので、ソリューション 全体のコスト、ボード・スペースおよびシステム・レベル のバラつきが最小に抑えられます。


アプリケーション

  • 携帯電話、WCDMA、TD-SCDMAおよびUMTSのインフラストラクチャ
  • GSM900/GSM1800/GSM1900のインフラストラクチャ
  • 900MHz/2.4GHz/3.5GHzのWLAN
  • MMDS, WiMAX
  • 高直線性ダウンミキサ・アプリケーション

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$7.27

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT5527EUF#PBF
  • HTML
  • HTML
LT5527EUF#TRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

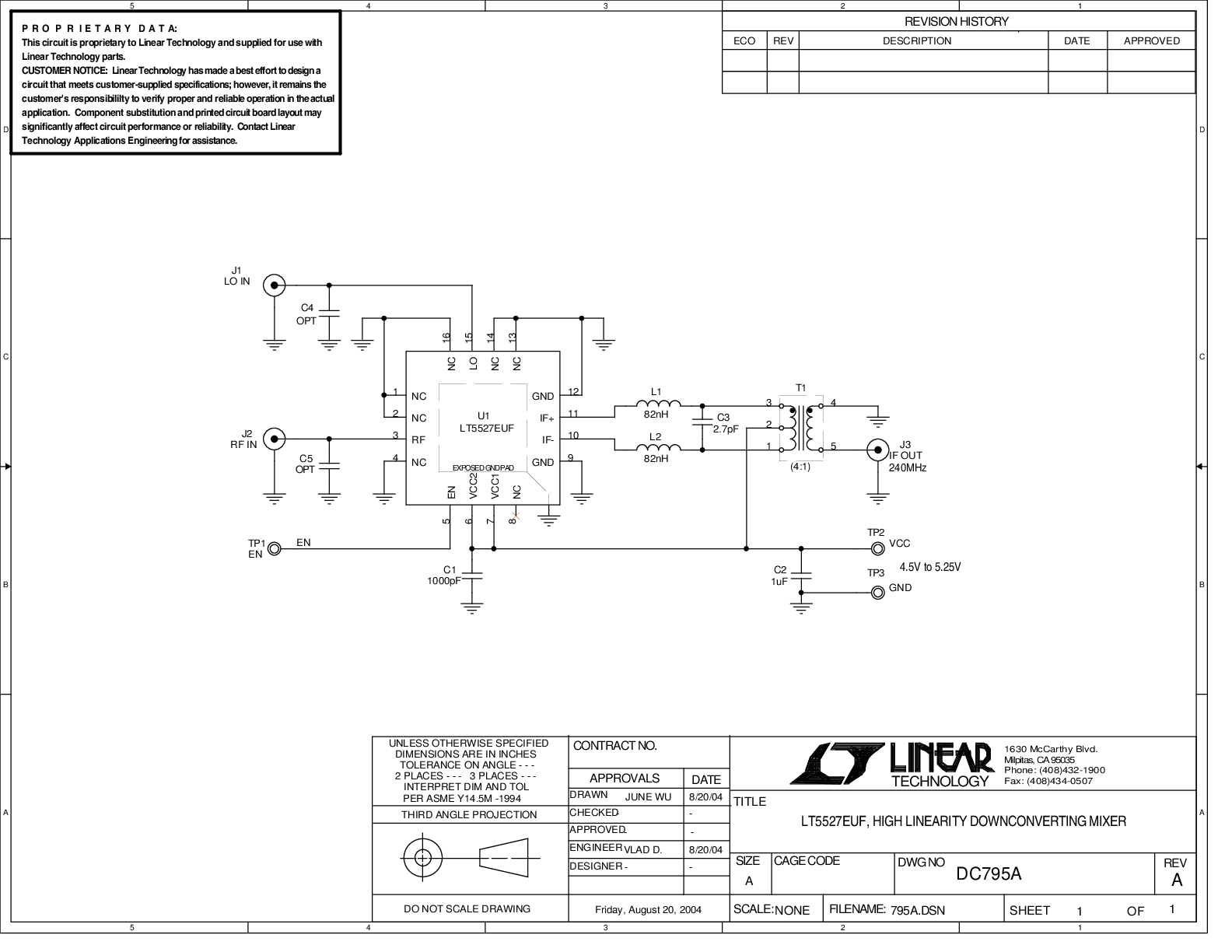

DC795A

LT5527EUF | High Linearity DownConverting Mixer, VCC = 4.5V to 5.25V
