製品概要

機能と利点

  • 1.8V~5.25Vの広範囲電源
  • 周波数範囲:40MHz~500MHz
  • 調整可能なパワー利得:-4dB~59dB
  • 800mVP-Pの差動出力レベルでTHD < 0.12%(-58dBc)
  • 8.8MHz I/Qローパス出力ノイズ・フィルタ
  • IF過負荷検出器
  • ベースバンドI/Q振幅不均衡:0.2dB
  • ベースバンドI/Q位相不均衡:0.6°
  • 最大利得でのノイズ・フィギュア:6.8dB
  • 低利得での入力IP3:-0.5dBm
  • 低消費電流:27mA
  • 全利得制御範囲にわたる低遅延シフト:2ps/dB
  • スタンバイ時に出力を上側にバイアス
  • 露出パッド付き16ピン4mm×4mm QFNパッケージ

製品概要

LT5506は低電圧動作用に設計されたVGA(variable gain amplifier)付き40MHz~500MHzモノリシック集積 化直交復調器で、線形変調形式を使用した規格をサポートしています。このデバイスはVGA、直交ダウンコンバ ーティング・ミキサ、ローパス・ノイズ・フィルタで構成されています。また、LOポートは2分割ステージとLO バッファで構成されています。LT5506は1.8V~5.25Vの単一電源電圧でIおよびQベースバンド信号へのIFダウン コンバージョンを行うためのすべての構成ブロックを備えています。VGA利得は制御入力電圧と線形対数出力の 関係にあります。ミキサ出力のハードクリッピング・アンプにより、信号過負荷状態からの回復時間が短縮さ れます。 また、ローパス・フィルタにより、帯域外ノイズを低減し、スプリアス周波削減することができます 。 ノイズ・フィルタのカットオフ周波数はおよそ8.8MHzです。外部2xLO周波数は、ミキサ用のIF入力周波数の 2倍であることが必要です。I/Q出力がベースバンド・チップにAC結合されている場合、スタンバイ・モード時 に消費電流が低減され、通常動作モードへの高速過渡応答が可能です。


アプリケーション

  • IEEE 802.11
  • 高速ワイヤレスLAN
  • ワイヤレス・ローカル・ループ

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

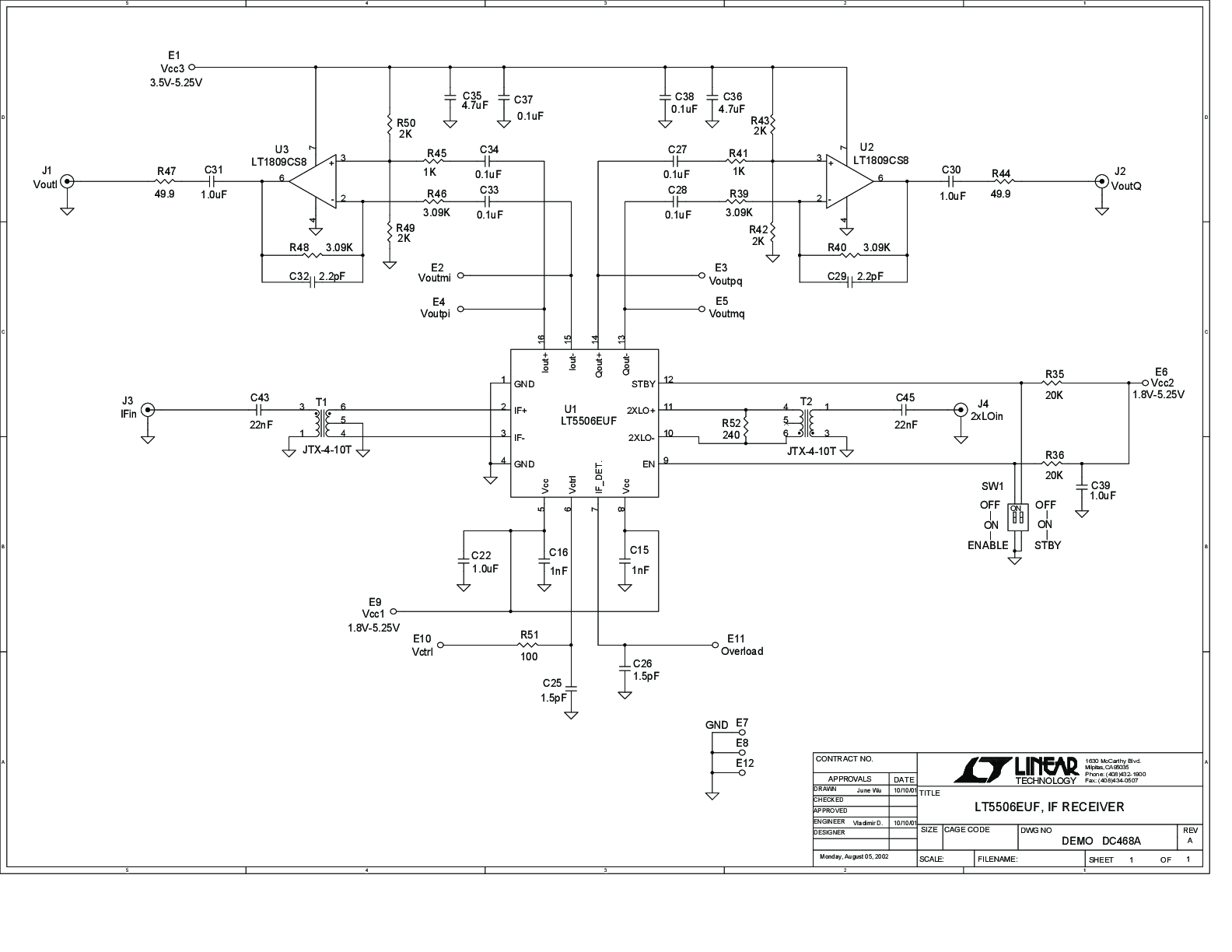

評価キット (1)

ツール

設計ツール

ADIsimRF

アナログ・デバイセズのADIsimRF設計ツールは、カスケード・ゲインやノイズ指数、IP3、P1dB、総合消費電力などRFシグナル・チェーン内の最も重要なパラメータの計算を行います。
