LT5401

高精度アンプ用の整合抵抗ネットワーク

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 10
1Ku当たりの価格 最低価格:$4.54
特長
  • 完全差動およびディファレンス・アンプでの使用に最適化
  • 優れたマッチング
    • 抵抗比マッチング:±0.003%(最大値)

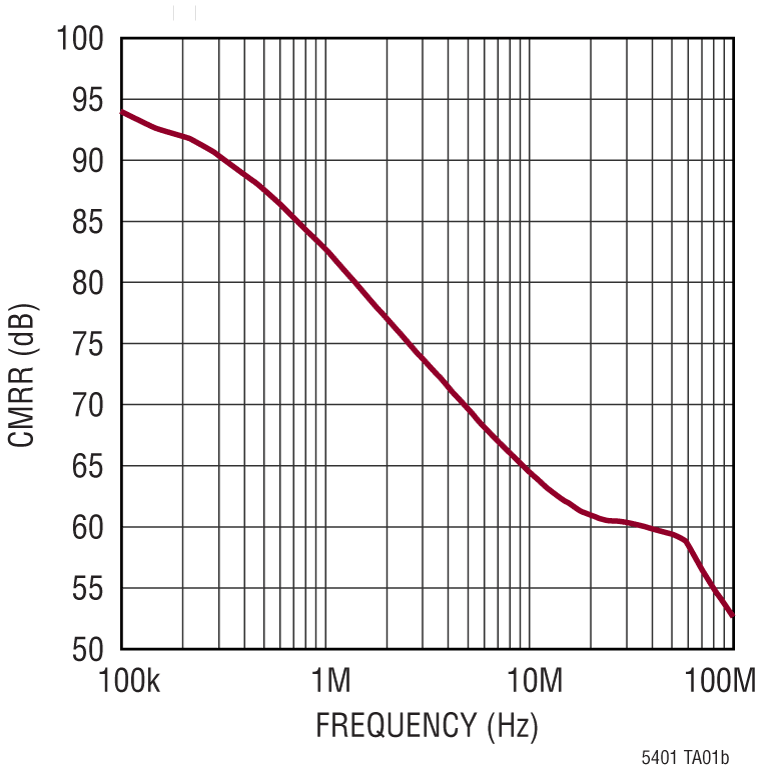

    • CMRR:96.5dB(最小値)
    • ゲイン誤差:±25ppm(最大値)
    • マッチング温度ドリフト:±0.5ppm/°C(最大値)
  • 動作電圧:±35V(±36V Abs最大)
  • 絶対抵抗値温度ドリフト:8ppm/°C
  • 長時間安定性:6500時間で < 8ppm
  • ESD保護入力
  • 動作温度:–55°C~150°C

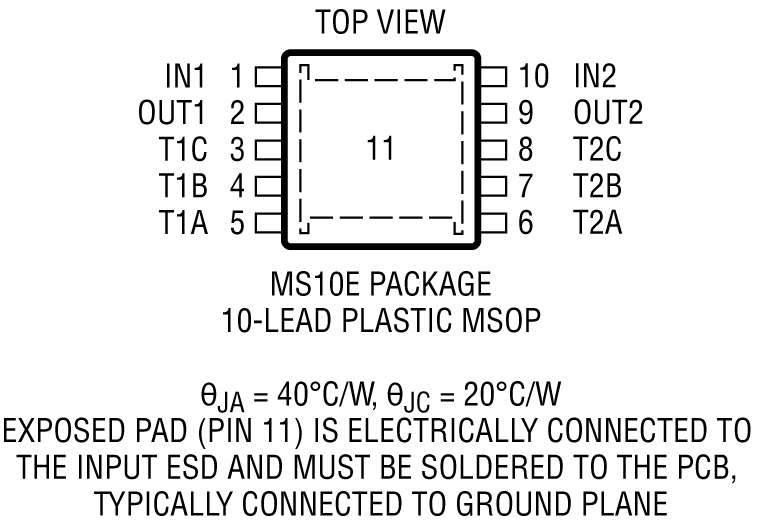

  • 10ピンMSOPパッケージ
製品概要
show more Icon

LT5401は、完全差動またはディファレンス・アンプでの使用に最適化した超高精度整合抵抗ネットワークで、全温度範囲にわたり優れたマッチング仕様を備えています。LT5401には整合抵抗のストリングが2本あり、それぞれ3つのタップ・ポイントを提供します。結果として得られる整合比は、差動アンプのゲインまたは減衰を正確に設定するのに最適です。

差動またはゲイン誤差の構成に使用すると、LT5401の優れたマッチングの抵抗比により、ディスクリート受動部品では達成が非常に難しいレベルの高いCMRR、低ゲイン誤差、低ゲイン・ドリフトを確保します。この高レベルの精度は、多くのアプリケーションでキャリブレーション条件を緩和し、±0.01%のディスクリート・ソリューションよりも10倍高い性能を実現します。

LT5401は、小型10ピンMSOPパッケージを採用し、–55°C〜150°Cの温度範囲で熱性能を改善するためのエクスポーズド・パッドを備えています。

アプリケーション

  • 完全差動アンプ
  • ディファレンス・アンプ
  • リファレンス分周器
  • 精密な加算/減算

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 10
1Ku当たりの価格 最低価格:$4.54

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT5401AHMSE#PBF
  • HTML
  • HTML
LT5401AHMSE#TRPBF
  • HTML
  • HTML
LT5401AIMSE#PBF
  • HTML
  • HTML
LT5401AIMSE#TRPBF
  • HTML
  • HTML
LT5401HMSE#PBF
  • HTML
  • HTML
LT5401HMSE#TRPBF
  • HTML
  • HTML
LT5401IMSE#PBF
  • HTML
  • HTML
LT5401IMSE#TRPBF
  • HTML
  • HTML
LT5401MPMSE#PBF
  • HTML
  • HTML
LT5401MPMSE#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

2 4, 2020

- 20_0130

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LT5401AHMSE#PBF

製造中

LT5401AHMSE#TRPBF

製造中

LT5401AIMSE#PBF

製造中

LT5401AIMSE#TRPBF

製造中

LT5401HMSE#PBF

製造中

LT5401HMSE#TRPBF

製造中

LT5401IMSE#PBF

製造中

LT5401IMSE#TRPBF

製造中

LT5401MPMSE#PBF

製造中

LT5401MPMSE#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

2 4, 2020

- 20_0130

arrow down

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LT5401AHMSE#PBF

製造中

LT5401AHMSE#TRPBF

製造中

LT5401AIMSE#PBF

製造中

LT5401AIMSE#TRPBF

製造中

LT5401HMSE#PBF

製造中

LT5401HMSE#TRPBF

製造中

LT5401IMSE#PBF

製造中

LT5401IMSE#TRPBF

製造中

LT5401MPMSE#PBF

製造中

LT5401MPMSE#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

EVAL-LT5401

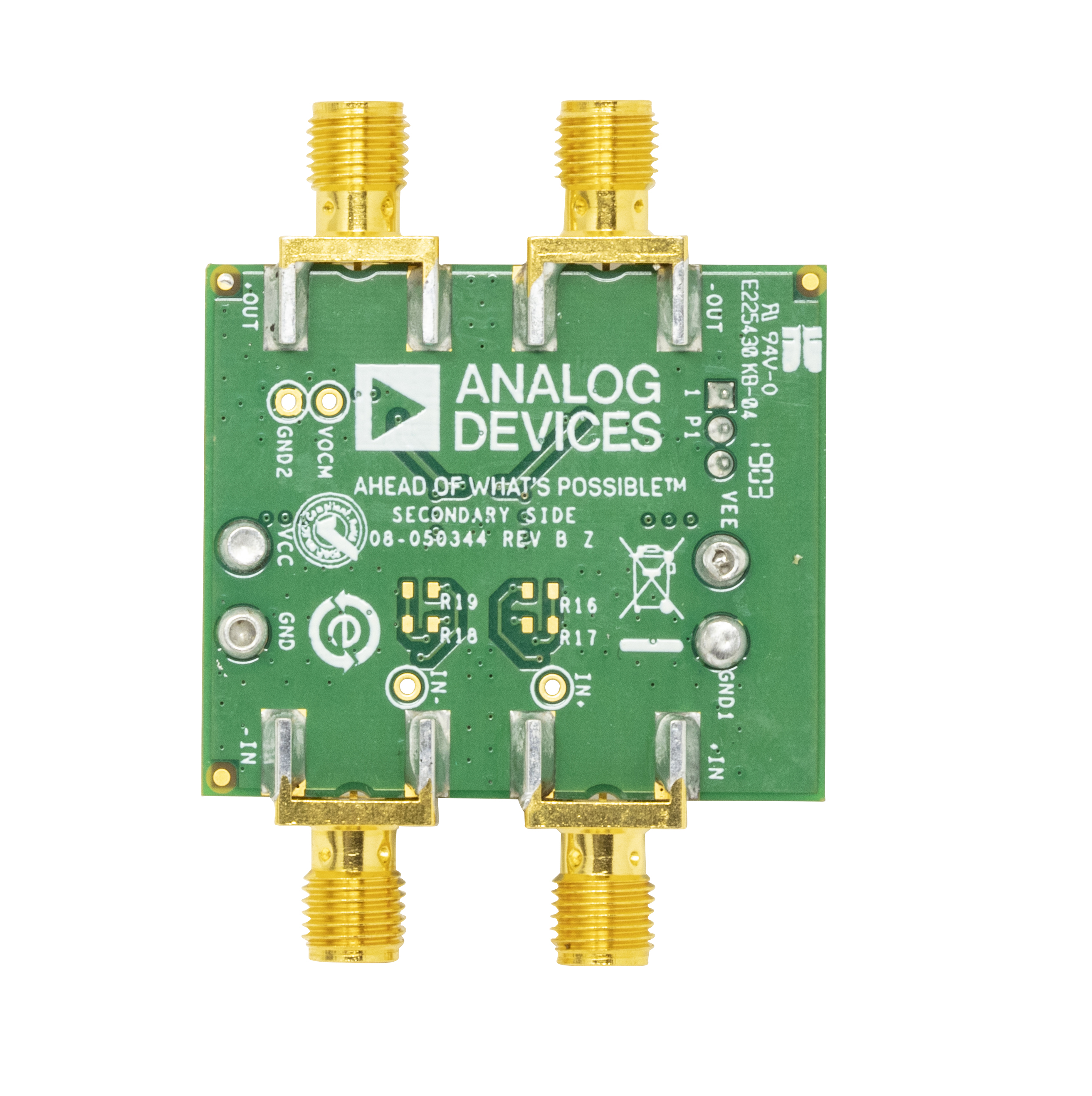

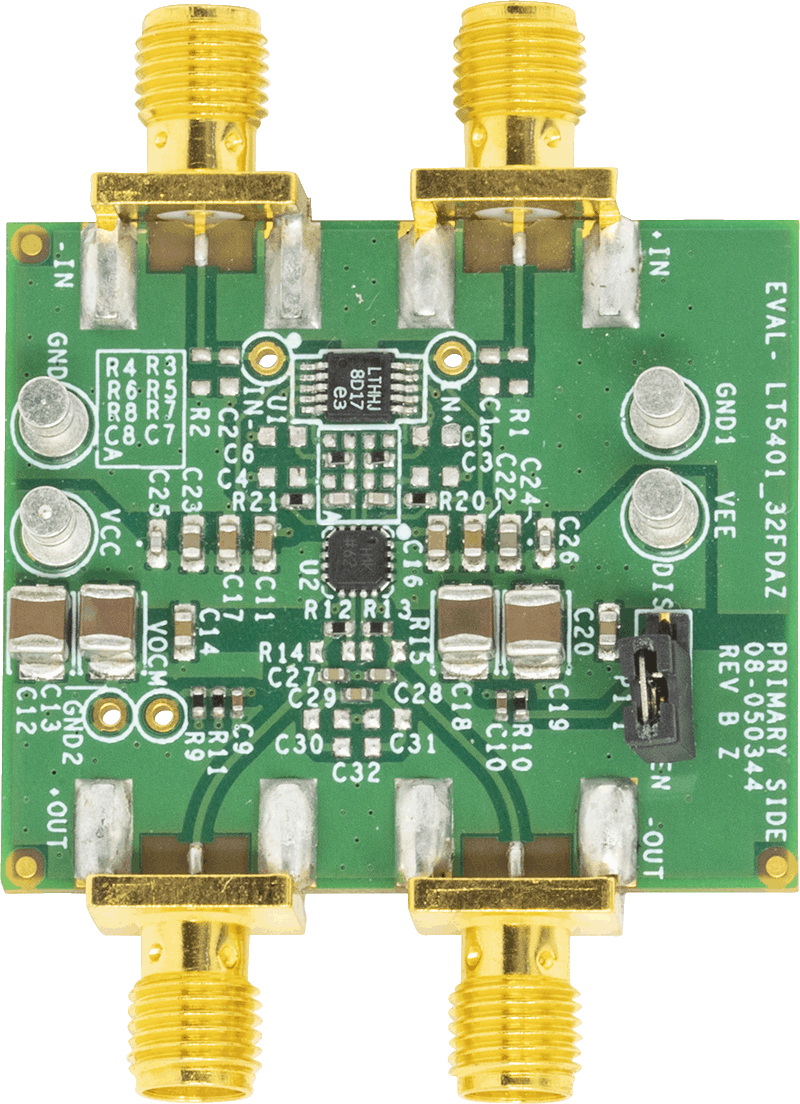

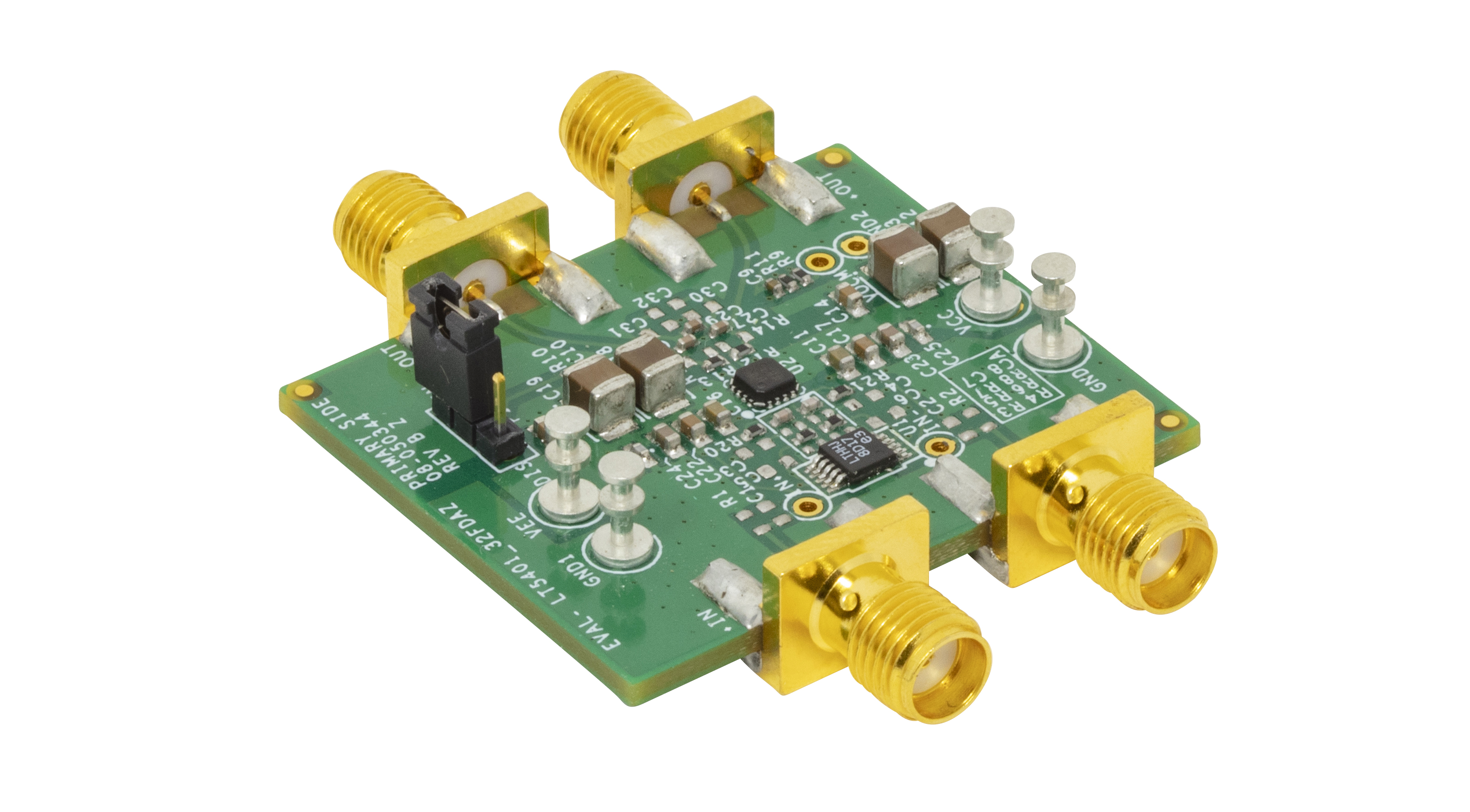

LT5401評価用ボード
