LT3988

製造中

デュアル60Vモノリシック1A降圧スイッチング・レギュレータ

データシート
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 広い入力電圧範囲：
    • 4.1V~60Vで動作
    • 過電圧ロックアウトにより、80Vの過渡電圧までデバイスを保護
  • パワー・スイッチを内蔵した1A出力スイッチング・レギュレータ2回路入り
  • 短絡に対する耐性が高い
  • 調整可能な250kHz～2.5MHzのスイッチング周波数、全範囲にわたって同期可能
  • 昇圧ダイオード内蔵
  • ループ補償回路内蔵
  • 逆位相スイッチングによりリップルを低減
  • 低シャットダウンIQ (<2μA)
  • 小型のインダクタおよびセラミック・コンデンサを使用
  • 熱特性が改善された16ピンMSOPパッケージ

LT3988は、最大60V（過渡状態では80V）の2つの入力電圧を入力できるデュアル電流モード降圧DC/DCコンバータで、異なる複数の電源から駆動することや、カスケード接続することが可能です。ダイには高効率のスイッチの他に、昇圧ダイオードやループ補償回路も内蔵されています。2つのコンバータとも1A出力を発生する能力を備え、最大2.5MHzに設定可能な1つの発振器に同期し、逆位相で動作して入力リップル電流を低減します。

スイッチング周波数は1本の外付け抵抗で設定され、250kHz～2.5MHzの範囲が得られますが、クロック信号をSYNCピンに入力することもできます。LT3988はスイッチング周波数が高いので、小型のインダクタやコンデンサを使用して、非常に小型のデュアル出力電源を実現できます。スイッチング周波数が固定なので、低インピーダンスのセラミック・コンデンサと組み合わせることにより、出力リップルを低く抑えて予想の範囲内にすることができます。電流モードのPWMアーキテクチャにより、サイクルごとの電流制限機能を備えた高速トランジェント応答が得られます。さらに、ダイオード電流の検出とサーマル・シャットダウンにより、保護機能が強化されています。

LT3988は、熱抵抗を下げるための背面パッド付き16ピンMSOPパッケージで供給されます。


アプリケーション

  • 事業用車両バッテリのレギュレーション
  • 産業用電源
  • 分散型電源のレギュレーション
LT3988
デュアル60Vモノリシック1A降圧スイッチング・レギュレータ

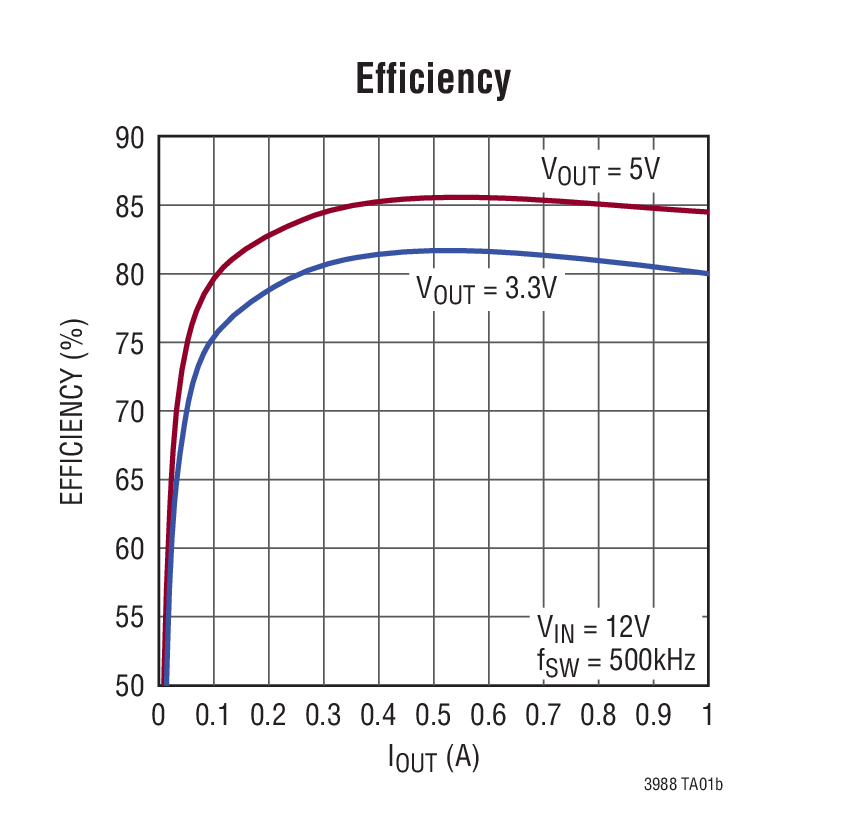

Efficiency Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
スイッチング・レギュレータ ＆ コントローラ 1
LTC3880
新規設計に推奨 デジタル・パワー・システム・マネージメントを搭載したデュアル出力PolyPhase降圧DC/DCコントローラ
パワー・システム・マネージメント（PSM） ＆ シーケンサ 1
LTC2974
新規設計に推奨 正確な出力電流測定を特長とする4チャンネルPMBusパワーシステム・マネージャ
発振器 1
LTC6908
スペクトル拡散変調付き抵抗設定SOT-23発振器
保護スイッチ ＆ コントローラ 1
LT4363
新規設計に推奨 電流制限付き高電圧サージ・ストッパー
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • LT3988
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
DC1677A

LT3988EMSE Demo Board I 7V ≤ VIN ≤60V, VOUT1 = 5V @ 1A, VOUT2 = 3.3V @ 1A

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 1677A is a dual 60V monolithic 1A step-down regulator featuring the LT3988. The demo board operates from inputs up to 60V. The outputs are 5V, 1A and 3.3V, 1A. The wide input range of the LT3988 allows a variety of input sources, such as commercial vehicle batteries and industrial supplies. The switching frequency can be programmed either via oscillator resistor or external clock over a 250kHz to 2.5MHz range. The LT3988 internal boost diodes and loop compensation reduce the components count and solution size. The current mode control scheme creates fast transient response and good loop stability. The EN/UVLO pin can be used to set the part in micropower shutdown mode, reducing the supply current to less than 2μA.



DC1677A
LT3988EMSE Demo Board I 7V ≤ VIN ≤60V, VOUT1 = 5V @ 1A, VOUT2 = 3.3V @ 1A

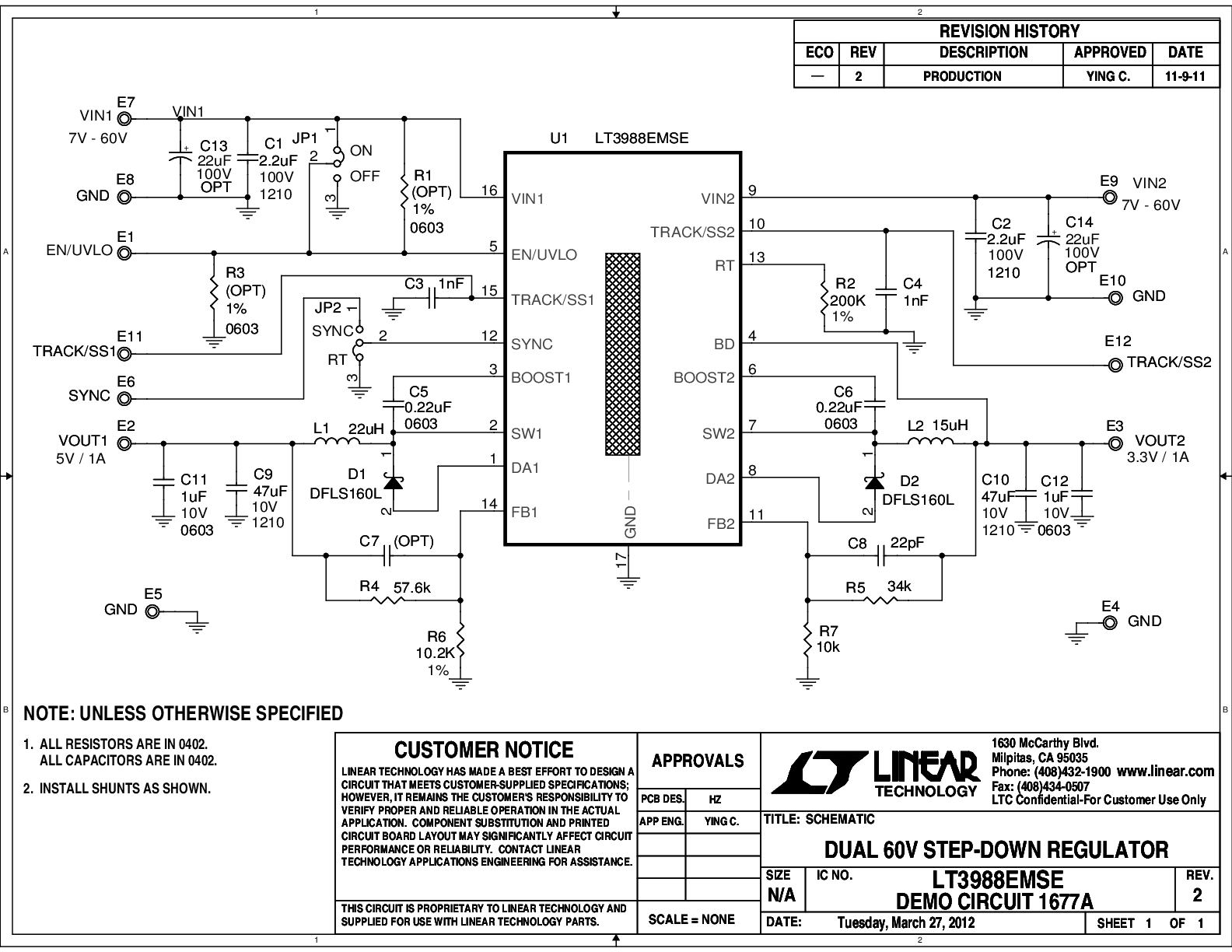

DC1677A - Schematic
