LT3973

静止電流2.5μA、ダイオード内蔵の42V、750mA降圧レギュレータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 36
1Ku当たりの価格 最低価格:$3.31
特長
  • 超低静止電流
    12V入力/3.3V出力でのIQ:2.5μA
  • 低リップルのBurst Mode®動作
    出力リップル:10mVP-P未満
  • 広い入力電圧範囲:4.2V~42Vで動作
  • 調整可能なスイッチング周波数:200kHz~2.2MHz
  • ブースト・ダイオードとキャッチ・ダイオードを内蔵
  • 出力電流:750mA
  • 優れた起動およびドロップアウト性能
  • 固定出力電圧:3.3V、5V
    • 入力電圧12VでのIQ:1.9μA
  • プログラム可能な高精度の低電圧ロックアウト
  • 低いシャットダウン電流:IQ = 0.75μA
  • 内部キャッチ・ダイオードの電流制限
  • パワーグッド・フラグ
  • サーマル・シャットダウン
  • 熱特性が改善された小型10ピンMSOPおよび(3mm × 3mm) DFNパッケージ
製品概要
show more Icon

LT3973は、最大42Vの広い入力電圧範囲が可能な可変周波数モノリシック降圧スイッチング・レギュレータで、静止電流をわずか2.5μAに抑えます。高効率のスイッチに加え、キャッチ・ダイオード、ブースト・ダイオード、必要な発振器、制御回路、ロジック回路を1個のチップに集積しています。低リップルのBurst Mode動作により、標準的なアプリケーションにおいて出力リップルを10mV未満に抑えながら低出力電流で高効率を維持します。自動車のコールド・クランク時のように入力電圧が設定出力電圧を下回るときでも、530mVの最小ドロップアウト電圧を維持します。電流モード方式を採用しているので、高速トランジェント応答と優れたループ安定性が得られます。キャッチ・ダイオードを流れる電流を制限することにより、出力短絡や過電圧状態からデバイスを保護するとともに、サーマル・シャットダウン機能によってフォルト保護が補助されます。プログラム可能な高精度の低電圧ロックアウト機能を備え、シャットダウン電流はわずか0.75μAです。パワーグッド・フラグは、VOUTが設定出力電圧の90%に達していることを知らせます。LT3973は熱特性の向上した小型の10ピンMSOPパッケージおよび3mm × 3mmのDFNパッケージで供給されます。


アプリケーション

  • 自動車用バッテリの安定化
  • 携帯型製品の電源
  • 産業用電源
  • ゲート駆動のバイアス

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 36
1Ku当たりの価格 最低価格:$3.31

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT3973EDD#PBF
  • HTML
  • HTML
LT3973EDD#TRPBF
  • HTML
  • HTML
LT3973EDD-3.3#PBF
  • HTML
  • HTML
LT3973EDD-3.3#TRPBF
  • HTML
  • HTML
LT3973EDD-5#PBF
  • HTML
  • HTML
LT3973EDD-5#TRPBF
  • HTML
  • HTML
LT3973EMSE#PBF
  • HTML
  • HTML
LT3973EMSE#TRPBF
  • HTML
  • HTML
LT3973EMSE-3.3#PBF
  • HTML
  • HTML
LT3973EMSE-3.3#TRPBF
  • HTML
  • HTML
LT3973EMSE-5#PBF
  • HTML
  • HTML
LT3973EMSE-5#TRPBF
  • HTML
  • HTML
LT3973HDD#PBF
  • HTML
  • HTML
LT3973HDD#TRPBF
  • HTML
  • HTML
LT3973HDD-3.3#PBF
  • HTML
  • HTML
LT3973HDD-3.3#TRPBF
  • HTML
  • HTML
LT3973HDD-5#PBF
  • HTML
  • HTML
LT3973HDD-5#TRPBF
  • HTML
  • HTML
LT3973HMSE#PBF
  • HTML
  • HTML
LT3973HMSE#TRPBF
  • HTML
  • HTML
LT3973HMSE-3.3#PBF
  • HTML
  • HTML
LT3973HMSE-3.3#TRPBF
  • HTML
  • HTML
LT3973HMSE-5#PBF
  • HTML
  • HTML
LT3973HMSE-5#TRPBF
  • HTML
  • HTML
LT3973IDD#PBF
  • HTML
  • HTML
LT3973IDD#TRPBF
  • HTML
  • HTML
LT3973IDD-3.3#PBF
  • HTML
  • HTML
LT3973IDD-3.3#TRPBF
  • HTML
  • HTML
LT3973IDD-5#PBF
  • HTML
  • HTML
LT3973IDD-5#TRPBF
  • HTML
  • HTML
LT3973IMSE#PBF
  • HTML
  • HTML
LT3973IMSE#TRPBF
  • HTML
  • HTML
LT3973IMSE-3.3#PBF
  • HTML
  • HTML
LT3973IMSE-3.3#TRPBF
  • HTML
  • HTML
LT3973IMSE-5#PBF
  • HTML
  • HTML
LT3973IMSE-5#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

6 5, 2024

- 24_0003

Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)

LT3973EMSE#PBF

製造中

LT3973EMSE#TRPBF

製造中

LT3973EMSE-3.3#PBF

製造中

LT3973EMSE-3.3#TRPBF

製造中

LT3973EMSE-5#PBF

製造中

LT3973EMSE-5#TRPBF

製造中

LT3973HMSE#PBF

製造中

LT3973HMSE#TRPBF

製造中

LT3973HMSE-3.3#PBF

製造中

LT3973HMSE-3.3#TRPBF

製造中

LT3973HMSE-5#PBF

製造中

LT3973HMSE-5#TRPBF

製造中

LT3973IMSE-3.3#PBF

製造中

LT3973IMSE-3.3#TRPBF

製造中

LT3973IMSE-5#PBF

製造中

LT3973IMSE-5#TRPBF

製造中

2 4, 2020

- 20_0130

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LT3973EMSE#PBF

製造中

LT3973EMSE#TRPBF

製造中

LT3973EMSE-3.3#PBF

製造中

LT3973EMSE-3.3#TRPBF

製造中

LT3973EMSE-5#PBF

製造中

LT3973EMSE-5#TRPBF

製造中

LT3973HMSE#PBF

製造中

LT3973HMSE#TRPBF

製造中

LT3973HMSE-3.3#PBF

製造中

LT3973HMSE-3.3#TRPBF

製造中

LT3973HMSE-5#PBF

製造中

LT3973HMSE-5#TRPBF

製造中

LT3973IMSE#PBF

製造中

LT3973IMSE#TRPBF

製造中

LT3973IMSE-3.3#PBF

製造中

LT3973IMSE-3.3#TRPBF

製造中

LT3973IMSE-5#PBF

製造中

LT3973IMSE-5#TRPBF

製造中

10 11, 2022

- 22_0244

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

7 12, 2022

- 22_0157

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages [With Modification in BOM]

6 21, 2022

- 22_0050

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

6 5, 2024

- 24_0003

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)

LT3973EMSE#PBF

製造中

LT3973EMSE#TRPBF

製造中

LT3973EMSE-3.3#PBF

製造中

LT3973EMSE-3.3#TRPBF

製造中

LT3973EMSE-5#PBF

製造中

LT3973EMSE-5#TRPBF

製造中

LT3973HMSE#PBF

製造中

LT3973HMSE#TRPBF

製造中

LT3973HMSE-3.3#PBF

製造中

LT3973HMSE-3.3#TRPBF

製造中

LT3973HMSE-5#PBF

製造中

LT3973HMSE-5#TRPBF

製造中

LT3973IMSE-3.3#PBF

製造中

LT3973IMSE-3.3#TRPBF

製造中

LT3973IMSE-5#PBF

製造中

LT3973IMSE-5#TRPBF

製造中

2 4, 2020

- 20_0130

arrow down

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LT3973EMSE#PBF

製造中

LT3973EMSE#TRPBF

製造中

LT3973EMSE-3.3#PBF

製造中

LT3973EMSE-3.3#TRPBF

製造中

LT3973EMSE-5#PBF

製造中

LT3973EMSE-5#TRPBF

製造中

LT3973HMSE#PBF

製造中

LT3973HMSE#TRPBF

製造中

LT3973HMSE-3.3#PBF

製造中

LT3973HMSE-3.3#TRPBF

製造中

LT3973HMSE-5#PBF

製造中

LT3973HMSE-5#TRPBF

製造中

LT3973IMSE#PBF

製造中

LT3973IMSE#TRPBF

製造中

LT3973IMSE-3.3#PBF

製造中

LT3973IMSE-3.3#TRPBF

製造中

LT3973IMSE-5#PBF

製造中

LT3973IMSE-5#TRPBF

製造中

10 11, 2022

- 22_0244

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

7 12, 2022

- 22_0157

arrow down

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages [With Modification in BOM]

6 21, 2022

- 22_0050

arrow down

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

DC1730A

LT3973EMSE Demo Board | 42V, 750mA Step-Down Regulator with 2.5µA Quiescent Current

zoom

DC1730A

LT3973EMSE Demo Board | 42V, 750mA Step-Down Regulator with 2.5µA Quiescent Current

LT3973EMSE Demo Board | 42V, 750mA Step-Down Regulator with 2.5µA Quiescent Current

製品の詳細

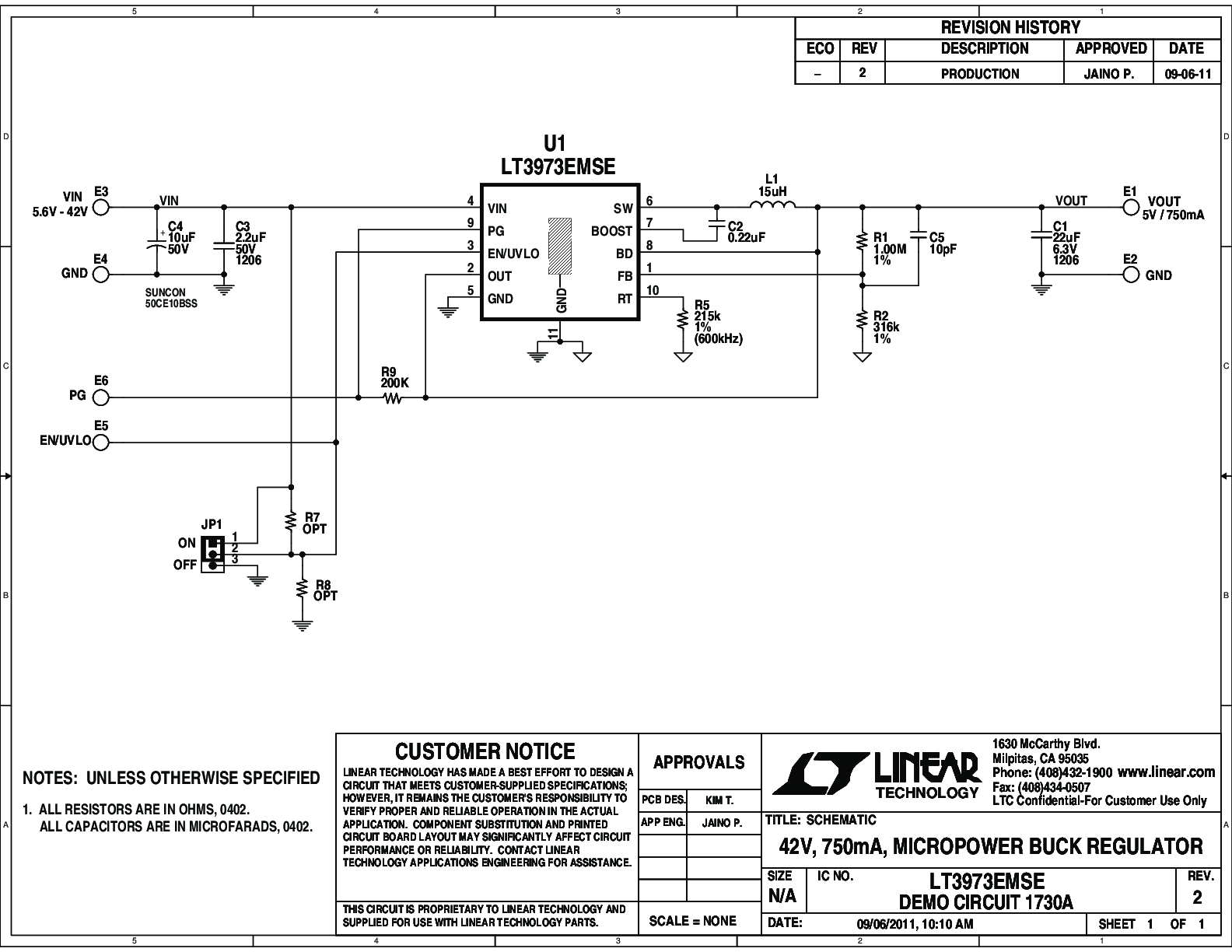

Demonstration circuit 1730A features the LT3973, a monolithic step-down switching regulator which consumes only 2.5μA quiescent current. The demo circuit is designed for a 5V, 750mA output from a 5.6V to 42V input. The wide input range of the LT3973 allows a variety of input sources including automotive batteries and 24V industrial supplies. In order to reduce the number of components and solution size, the catch diode and boost diode are integrated. The switching frequency is adjustable up to 2.2MHz. At light loads, the regulator operates in Burst Mode® to maintain high efficiency and low output ripple.

ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
