LT3970
新規設計に推奨静止電流2.5μA、ダイオード内蔵の40V、350mA降圧レギュレータ
- 製品モデル
- 50
- 1Ku当たりの価格
- 最低価格:$2.82
製品の詳細
- 低リップルのBurst Mode®動作
- 入力12V、出力3.3V時のIQ:2.5μA
- 出力リップル:< 5mVP-P
- 広い入力電圧範囲:4.2V~40Vで動作
- 調整可能なスイッチング周波数:200kHz~2.2MHz
- 昇圧ダイオードとキャッチ・ダイオードを内蔵
- 出力電流:350mA
- 固定出力電圧:
- 3.3V、3.42V、5V
- 入力12V時のIQ:1.8μA
- 高精度のイネーブル・ピン電圧しきい値:1V
- 低シャットダウン電流:IQ = 0.7μA
- 内部検出によりキャッチ・ダイオードの電流を制限
- パワーグッド・フラグ
- 出力電圧:1.21V~25V
- 内部補償
- 小型10ピンMSOPおよび(3mm × 2mm)DFNパッケージ
LT3970は、40Vまでの広い入力電圧範囲で使用でき、静止電流がわずか2.5μAの可変周波数モノリシック降圧スイッチング・レギュレータです。高効率のスイッチに加えて、キャッチ・ダイオード、昇圧ダイオード、必要な発振器、制御回路、ロジック回路を内蔵しています。低リップルのBurst Mode動作により、標準的なアプリケーションでは出力リップルを5mV未満に保ちつつ、低出力電流時には高い効率を維持します。高速トランジェント応答と優れたループ安定性を確保するため、電流モード方式が使用されています。キャッチ・ダイオードの電流制限により、出力短絡や過電圧状態からデバイスを保護します。高精度のしきい値を持つイネーブル・ピンにより、シャットダウン電流はわずか0.7μAです。出力電圧が設定出力電圧の90%に達すると、パワーグッド・フラグによって通知されます。LT3970は、小型の10ピンMSOPパッケージおよび3mm × 2mmのDFNパッケージで供給されます。
アプリケーション
- 自動車用バッテリのレギュレーション
- 携帯型製品の電源
- 産業用電源
ドキュメント
データシート 2
信頼性データ 1

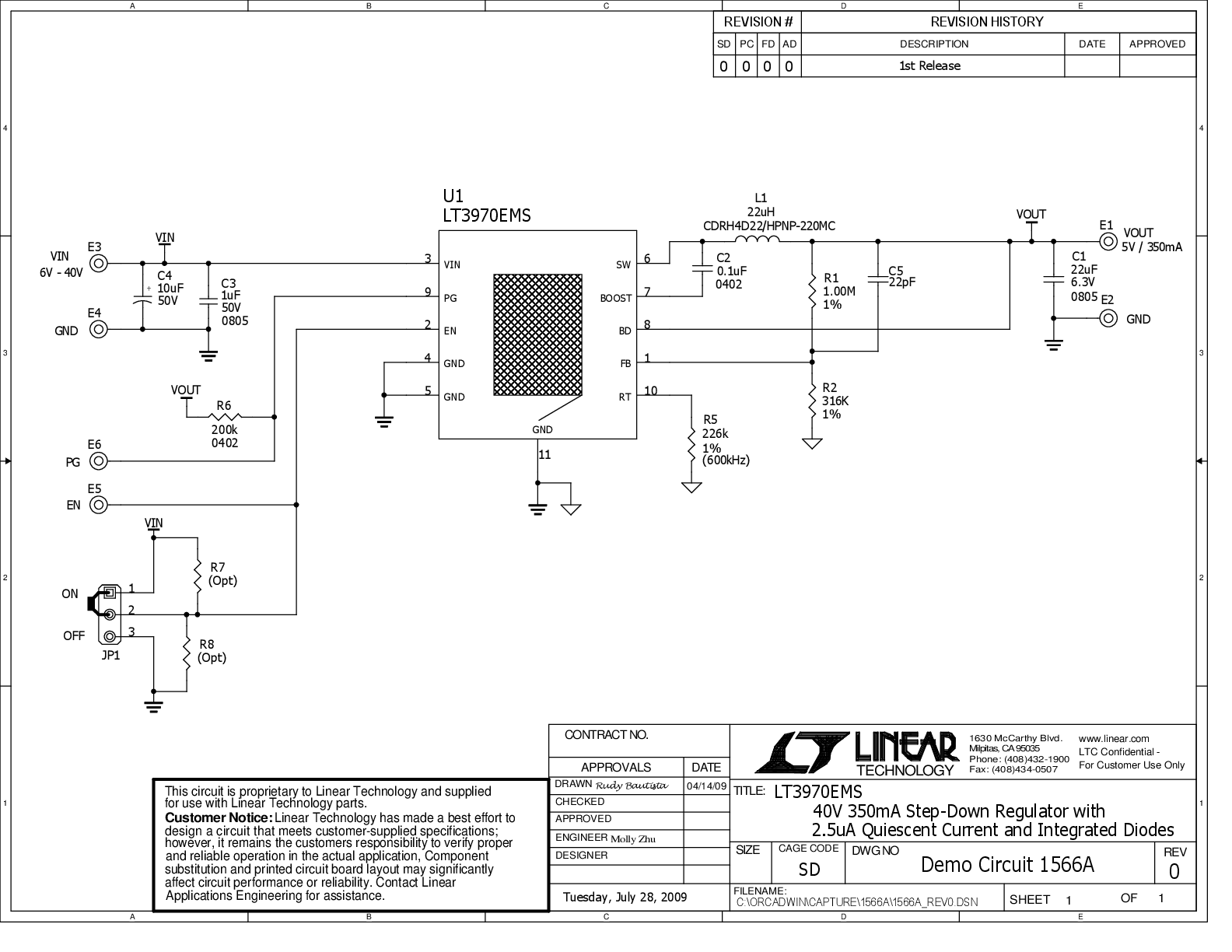

ユーザ・ガイド 1

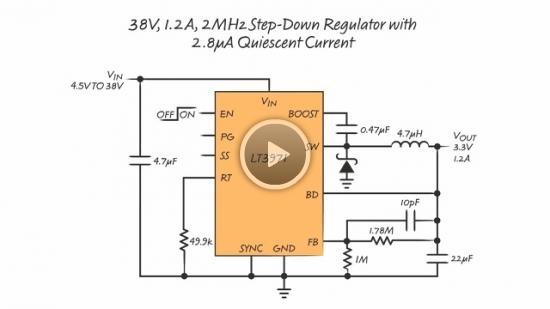

ビデオ 2
プレス・リリース 1
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
LT3970EDDB#TRMPBF | 10-Lead DFN (3mm x 2mm w/ EP) | ||
LT3970EDDB#TRPBF | 10-Lead DFN (3mm x 2mm w/ EP) | ||
LT3970EDDB-3.3#TRMPBF | 10-Lead DFN (3mm x 2mm w/ EP) | ||
LT3970EDDB-3.3#TRPBF | 10-Lead DFN (3mm x 2mm w/ EP) | ||
LT3970EDDB-3.42#TRMPBF | 10-Lead DFN (3mm x 2mm w/ EP) | ||
LT3970EDDB-3.42#TRPBF | 10-Lead DFN (3mm x 2mm w/ EP) | ||
LT3970EDDB-5#TRMPBF | 10-Lead DFN (3mm x 2mm w/ EP) | ||
LT3970EDDB-5#TRPBF | 10-Lead DFN (3mm x 2mm w/ EP) | ||
LT3970EMS#PBF | 10-Lead MSOP | ||
LT3970EMS#TRPBF | 10-Lead MSOP | ||
LT3970EMS#WPBF | 10-Lead MSOP | ||
LT3970EMS#WTRPBF | 10-Lead MSOP | ||
LT3970EMS-3.3#PBF | 10-Lead MSOP | ||
LT3970EMS-3.3#TRPBF | 10-Lead MSOP | ||
LT3970EMS-3.3#WPBF | 10-Lead MSOP | ||
LT3970EMS-3.3#WTRPBF | 10-Lead MSOP | ||
LT3970EMS-5#PBF | 10-Lead MSOP | ||
LT3970EMS-5#TRPBF | 10-Lead MSOP | ||
LT3970EMS-5#WPBF | 10-Lead MSOP | ||
LT3970EMS-5#WTRPBF | 10-Lead MSOP | ||
LT3970HMS#PBF | 10-Lead MSOP | ||
LT3970HMS#TRPBF | 10-Lead MSOP | ||
LT3970HMS#WPBF | 10-Lead MSOP | ||
LT3970HMS#WTRPBF | 10-Lead MSOP | ||
LT3970HMS-3.3#PBF | 10-Lead MSOP | ||
LT3970HMS-3.3#TRPBF | 10-Lead MSOP | ||
LT3970HMS-3.3#WPBF | 10-Lead MSOP | ||
LT3970HMS-3.3#WTRPBF | 10-Lead MSOP | ||
LT3970HMS-5#PBF | 10-Lead MSOP | ||
LT3970HMS-5#TRPBF | 10-Lead MSOP | ||
LT3970HMS-5#WPBF | 10-Lead MSOP | ||
LT3970HMS-5#WTRPBF | 10-Lead MSOP | ||
LT3970IDDB#TRMPBF | 10-Lead DFN (3mm x 2mm w/ EP) | ||
LT3970IDDB#TRPBF | 10-Lead DFN (3mm x 2mm w/ EP) | ||
LT3970IDDB-3.3#TRMPBF | 10-Lead DFN (3mm x 2mm w/ EP) | ||
LT3970IDDB-3.3#TRPBF | 10-Lead DFN (3mm x 2mm w/ EP) | ||
LT3970IDDB-5#TRMPBF | 10-Lead DFN (3mm x 2mm w/ EP) | ||
LT3970IDDB-5#TRPBF | 10-Lead DFN (3mm x 2mm w/ EP) | ||
LT3970IMS#PBF | 10-Lead MSOP | ||
LT3970IMS#TRPBF | 10-Lead MSOP | ||
LT3970IMS#WPBF | 10-Lead MSOP | ||
LT3970IMS#WTRPBF | 10-Lead MSOP | ||
LT3970IMS-3.3#PBF | 10-Lead MSOP | ||
LT3970IMS-3.3#TRPBF | 10-Lead MSOP | ||
LT3970IMS-3.3#WPBF | 10-Lead MSOP | ||
LT3970IMS-3.3#WTRPBF | 10-Lead MSOP | ||
LT3970IMS-5#PBF | 10-Lead MSOP | ||
LT3970IMS-5#TRPBF | 10-Lead MSOP | ||
LT3970IMS-5#WPBF | 10-Lead MSOP | ||
LT3970IMS-5#WTRPBF | 10-Lead MSOP |
製品モデル | 製品ライフサイクル | PCN |
---|---|---|
4 17, 2025 - 25_0043 Change of Gold to Copper Wire and BOM (Automotive) |
||
LT3970EDDB#TRMPBF | 製造中 | |
LT3970EDDB#TRPBF | 製造中 | |
LT3970EDDB-3.3#TRMPBF | 製造中 | |
LT3970EDDB-3.3#TRPBF | 製造中 | |
LT3970EDDB-3.42#TRMPBF | 製造中 | |
LT3970EDDB-3.42#TRPBF | 製造中 | |
LT3970EDDB-5#TRMPBF | 製造中 | |
LT3970EDDB-5#TRPBF | 製造中 | |
LT3970IDDB-5#TRMPBF | 製造中 | |
LT3970IDDB-5#TRPBF | 製造中 | |
6 5, 2024 - 24_0003 Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2) |
||
LT3970EMS#PBF | 製造中 | |
LT3970EMS#TRPBF | 製造中 | |
LT3970EMS#WPBF | 製造中 | |
LT3970EMS#WTRPBF | 製造中 | |
LT3970EMS-3.3#WPBF | 製造中 | |
LT3970EMS-3.3#WTRPBF | 製造中 | |
LT3970EMS-5#PBF | 製造中 | |
LT3970EMS-5#TRPBF | 製造中 | |
LT3970EMS-5#WPBF | 製造中 | |
LT3970EMS-5#WTRPBF | 製造中 | |
LT3970HMS#WPBF | 製造中 | |
LT3970HMS#WTRPBF | 製造中 | |
LT3970HMS-3.3#PBF | 製造中 | |
LT3970HMS-3.3#TRPBF | 製造中 | |
LT3970HMS-3.3#WPBF | 製造中 | |
LT3970HMS-3.3#WTRPBF | 製造中 | |
LT3970HMS-5#PBF | 製造中 | |
LT3970HMS-5#TRPBF | 製造中 | |
LT3970HMS-5#WPBF | 製造中 | |
LT3970HMS-5#WTRPBF | 製造中 | |
LT3970IMS#WPBF | 製造中 | |
LT3970IMS#WTRPBF | 製造中 | |
LT3970IMS-3.3#WPBF | 製造中 | |
LT3970IMS-3.3#WTRPBF | 製造中 | |
LT3970IMS-5#WPBF | 製造中 | |
LT3970IMS-5#WTRPBF | 製造中 | |
2 4, 2020 - 20_0130 Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC |
||
LT3970EMS#PBF | 製造中 | |
LT3970EMS#TRPBF | 製造中 | |
LT3970EMS#WPBF | 製造中 | |
LT3970EMS#WTRPBF | 製造中 | |
LT3970EMS-3.3#PBF | 製造中 | |
LT3970EMS-3.3#TRPBF | 製造中 | |
LT3970EMS-3.3#WPBF | 製造中 | |
LT3970EMS-3.3#WTRPBF | 製造中 | |
LT3970EMS-5#PBF | 製造中 | |
LT3970EMS-5#TRPBF | 製造中 | |
LT3970EMS-5#WPBF | 製造中 | |
LT3970EMS-5#WTRPBF | 製造中 | |
LT3970HMS#PBF | 製造中 | |
LT3970HMS#TRPBF | 製造中 | |
LT3970HMS#WPBF | 製造中 | |
LT3970HMS#WTRPBF | 製造中 | |
LT3970HMS-3.3#PBF | 製造中 | |
LT3970HMS-3.3#TRPBF | 製造中 | |
LT3970HMS-3.3#WPBF | 製造中 | |
LT3970HMS-3.3#WTRPBF | 製造中 | |
LT3970HMS-5#PBF | 製造中 | |
LT3970HMS-5#TRPBF | 製造中 | |
LT3970HMS-5#WPBF | 製造中 | |
LT3970HMS-5#WTRPBF | 製造中 | |
LT3970IMS#PBF | 製造中 | |
LT3970IMS#TRPBF | 製造中 | |
LT3970IMS#WPBF | 製造中 | |
LT3970IMS#WTRPBF | 製造中 | |
LT3970IMS-3.3#PBF | 製造中 | |
LT3970IMS-3.3#TRPBF | 製造中 | |
LT3970IMS-3.3#WPBF | 製造中 | |
LT3970IMS-3.3#WTRPBF | 製造中 | |
LT3970IMS-5#PBF | 製造中 | |
LT3970IMS-5#TRPBF | 製造中 | |
LT3970IMS-5#WPBF | 製造中 | |
LT3970IMS-5#WTRPBF | 製造中 | |
10 11, 2022 - 22_0244 Epoxy Change from Henkel 8290 to 8290A for MSOP Package |
||
LT3970EMS#WPBF | 製造中 | |
LT3970EMS#WTRPBF | 製造中 | |
LT3970EMS-3.3#PBF | 製造中 | |
LT3970EMS-3.3#TRPBF | 製造中 | |
LT3970EMS-3.3#WPBF | 製造中 | |
LT3970EMS-3.3#WTRPBF | 製造中 | |
LT3970HMS#PBF | 製造中 | |
LT3970HMS#TRPBF | 製造中 | |
LT3970HMS#WPBF | 製造中 | |
LT3970HMS#WTRPBF | 製造中 | |
LT3970HMS-3.3#WPBF | 製造中 | |
LT3970HMS-3.3#WTRPBF | 製造中 | |
LT3970IMS#PBF | 製造中 | |
LT3970IMS#TRPBF | 製造中 | |
LT3970IMS#WPBF | 製造中 | |
LT3970IMS#WTRPBF | 製造中 | |
LT3970IMS-3.3#PBF | 製造中 | |
LT3970IMS-3.3#TRPBF | 製造中 | |
LT3970IMS-3.3#WPBF | 製造中 | |
LT3970IMS-3.3#WTRPBF | 製造中 | |
LT3970IMS-5#PBF | 製造中 | |
LT3970IMS-5#TRPBF | 製造中 | |
4 18, 2022 - 22_0050 UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices |
||
LT3970EMS#WPBF | 製造中 | |
LT3970EMS#WTRPBF | 製造中 | |
LT3970EMS-3.3#PBF | 製造中 | |
LT3970EMS-3.3#TRPBF | 製造中 | |
LT3970EMS-3.3#WPBF | 製造中 | |
LT3970EMS-3.3#WTRPBF | 製造中 | |
LT3970EMS-5#WPBF | 製造中 | |
LT3970EMS-5#WTRPBF | 製造中 | |
LT3970HMS#PBF | 製造中 | |
LT3970HMS#TRPBF | 製造中 | |
LT3970HMS#WPBF | 製造中 | |
LT3970HMS#WTRPBF | 製造中 | |
LT3970HMS-3.3#WPBF | 製造中 | |
LT3970HMS-3.3#WTRPBF | 製造中 | |
LT3970HMS-5#WPBF | 製造中 | |
LT3970HMS-5#WTRPBF | 製造中 | |
LT3970IMS#PBF | 製造中 | |
LT3970IMS#TRPBF | 製造中 | |
LT3970IMS#WPBF | 製造中 | |
LT3970IMS#WTRPBF | 製造中 | |
LT3970IMS-3.3#PBF | 製造中 | |
LT3970IMS-3.3#TRPBF | 製造中 | |
LT3970IMS-3.3#WPBF | 製造中 | |
LT3970IMS-3.3#WTRPBF | 製造中 | |
LT3970IMS-5#PBF | 製造中 | |
LT3970IMS-5#TRPBF | 製造中 | |
LT3970IMS-5#WPBF | 製造中 | |
LT3970IMS-5#WTRPBF | 製造中 | |
4 17, 2025 - 25_0119 Bond Wire Change from Gold to Copper (Automotive) |
||
LT3970HMS-3.3#PBF | 製造中 | |
LT3970HMS-3.3#TRPBF | 製造中 | |
LT3970HMS-5#PBF | 製造中 | |
LT3970HMS-5#TRPBF | 製造中 |
これは最新改訂バージョンのデータシートです。
ソフトウェア・リソース
必要なソフトウェア/ドライバが見つかりませんか?
ドライバ/ソフトウェアをリクエストハードウェア・エコシステム
ツールおよびシミュレーション
LTspice 1
下記製品はLTspiceで使用することが出来ます。:
- LT3970
- LT3970-3.3
- LT3970-5
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
