LT3965

8スイッチのマトリックスLED調光器

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 16
1Ku当たりの価格 最低価格:$4.72
特長
  • 8つの独立した17V 330mΩ NMOSスイッチ
  • 1~4個のLEDのオン/オフ/調光制御がスイッチごとに独立
  • 開放LEDフォルトおよび短絡LEDフォルトの通知をプログラム可能なI2Cマルチドロップ・シリアル・インタフェース
  • 16個の固有I2Cアドレス
  • VDDの電圧範囲:2.7V~5.5V、VINの電圧範囲:8V~60V
  • デジタルでプログラム可能な256:1のPWM調光
  • PWM調光状態間のフェード遷移
  • オプションの内部クロック発生器または外部クロック信号源によりPWM調光に対応
  • 開放LEDの過電圧保護
  • ちらつきのないPWM調光
  • AEC-Q100 は車載対応
製品概要
show more Icon

LT3965は、共通の電流源を使用して、LED列内にある個々のLEDを調光するLEDバイパス・スイッチング・デバイスです。このデバイスは、8つの個別制御のフローティング・ソース17V/330mΩ NMOSスイッチを備えています。8つのスイッチを並列あるいは直列に接続して、1列のLEDのうち1個以上のLEDの周辺に電流をバイパスすることができます。

LT3965は、I2Cシリアル・インタフェースを使用してマイクロコントローラと通信します。8つの各チャネルは、常時オンまたは常時オフ、あるいはフェード遷移あり/なしのPWM調光により、LED列をバイパスするよう個別にプログラムすることができます。フェード・オプションを使用すると、PWM調光状態間の遷移が11ビット分解能の対数変化になります。LT3965はクロック発生器を内蔵しており、またPWM調光用の外部クロック信号源もサポートしています。

LT3965は、開放LEDや短絡LEDなど、フォルト状態をチャネルごとに通知します。4つのアドレス選択ピンにより、16個のLT3965デバイスでI2Cバスを共有できます。このデバイスは28ピンTSSOPパッケージで供給されます。


アプリケーション

  • 自動車用LEDヘッドライト・クラスタ
  • 大型LEDディスプレイ
  • 自動カメラ・フラッシュ装置
  • RGBW混色照明

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 16
1Ku当たりの価格 最低価格:$4.72

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT3965EFE#PBF
  • HTML
  • HTML
LT3965EFE#TRPBF
  • HTML
  • HTML
LT3965EFE#WPBF
  • HTML
  • HTML
LT3965EFE#WTRPBF
  • HTML
  • HTML
LT3965EFE-1#PBF
  • HTML
  • HTML
LT3965EFE-1#TRPBF
  • HTML
  • HTML
LT3965EFE-1#WPBF
  • HTML
  • HTML
LT3965EFE-1#WTRPBF
  • HTML
  • HTML
LT3965IFE#PBF
  • HTML
  • HTML
LT3965IFE#TRPBF
  • HTML
  • HTML
LT3965IFE#WPBF
  • HTML
  • HTML
LT3965IFE#WTRPBF
  • HTML
  • HTML
LT3965IFE-1#PBF
  • HTML
  • HTML
LT3965IFE-1#TRPBF
  • HTML
  • HTML
LT3965IFE-1#WPBF
  • HTML
  • HTML
LT3965IFE-1#WTRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT3965EFE#PBF

製造中

LT3965EFE#TRPBF

製造中

LT3965EFE#WPBF

製造中

LT3965EFE#WTRPBF

製造中

LT3965EFE-1#PBF

製造中

LT3965EFE-1#TRPBF

製造中

LT3965EFE-1#WPBF

製造中

LT3965EFE-1#WTRPBF

製造中

LT3965IFE#PBF

製造中

LT3965IFE#TRPBF

製造中

LT3965IFE#WPBF

製造中

LT3965IFE#WTRPBF

製造中

LT3965IFE-1#PBF

製造中

LT3965IFE-1#TRPBF

製造中

LT3965IFE-1#WPBF

製造中

LT3965IFE-1#WTRPBF

製造中

4 11, 2019

- 19_0067

Notification of Wafer Fab Location Change for 0.35 BCD Process

LT3965EFE#PBF

製造中

LT3965EFE#TRPBF

製造中

LT3965EFE-1#PBF

製造中

LT3965EFE-1#TRPBF

製造中

LT3965IFE#PBF

製造中

LT3965IFE#TRPBF

製造中

LT3965IFE-1#PBF

製造中

LT3965IFE-1#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT3965EFE#PBF

製造中

LT3965EFE#TRPBF

製造中

LT3965EFE#WPBF

製造中

LT3965EFE#WTRPBF

製造中

LT3965EFE-1#PBF

製造中

LT3965EFE-1#TRPBF

製造中

LT3965EFE-1#WPBF

製造中

LT3965EFE-1#WTRPBF

製造中

LT3965IFE#PBF

製造中

LT3965IFE#TRPBF

製造中

LT3965IFE#WPBF

製造中

LT3965IFE#WTRPBF

製造中

LT3965IFE-1#PBF

製造中

LT3965IFE-1#TRPBF

製造中

LT3965IFE-1#WPBF

製造中

LT3965IFE-1#WTRPBF

製造中

4 11, 2019

- 19_0067

arrow down

Notification of Wafer Fab Location Change for 0.35 BCD Process

LT3965EFE#PBF

製造中

LT3965EFE#TRPBF

製造中

LT3965EFE-1#PBF

製造中

LT3965EFE-1#TRPBF

製造中

LT3965IFE#PBF

製造中

LT3965IFE#TRPBF

製造中

LT3965IFE-1#PBF

製造中

LT3965IFE-1#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

DC2218A

LT3965EFE/LT3797デモ用ボード | マトリクスLED調光装置付き2ストリング降圧LEDドライバ、9V ≤ VIN ≤ 30V、最大30VLED @ 500mA(ストリングごとに8個のLED)

zoom

DC2218A

LT3965EFE/LT3797デモ用ボード | マトリクスLED調光装置付き2ストリング降圧LEDドライバ、9V ≤ VIN ≤ 30V、最大30VLED @ 500mA(ストリングごとに8個のLED)

LT3965EFE/LT3797デモ用ボード | マトリクスLED調光装置付き2ストリング降圧LEDドライバ、9V ≤ VIN ≤ 30V、最大30VLED @ 500mA(ストリングごとに8個のLED)

製品の詳細

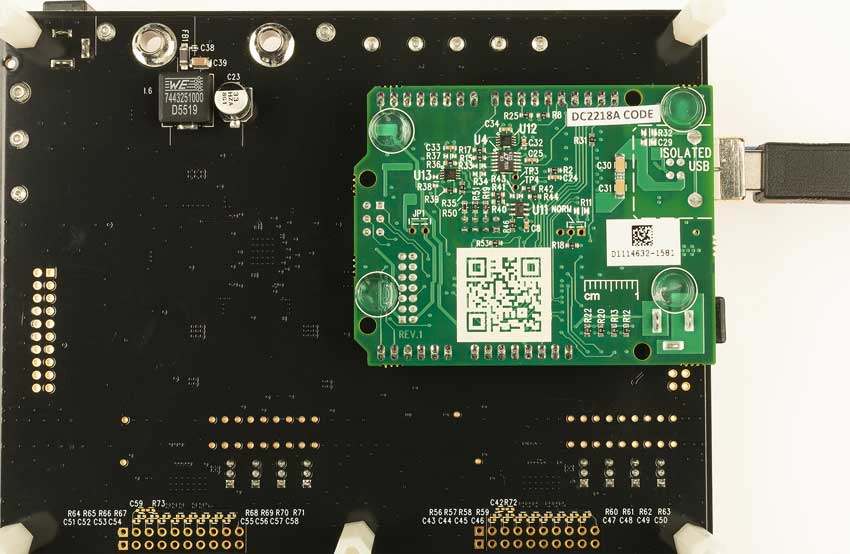

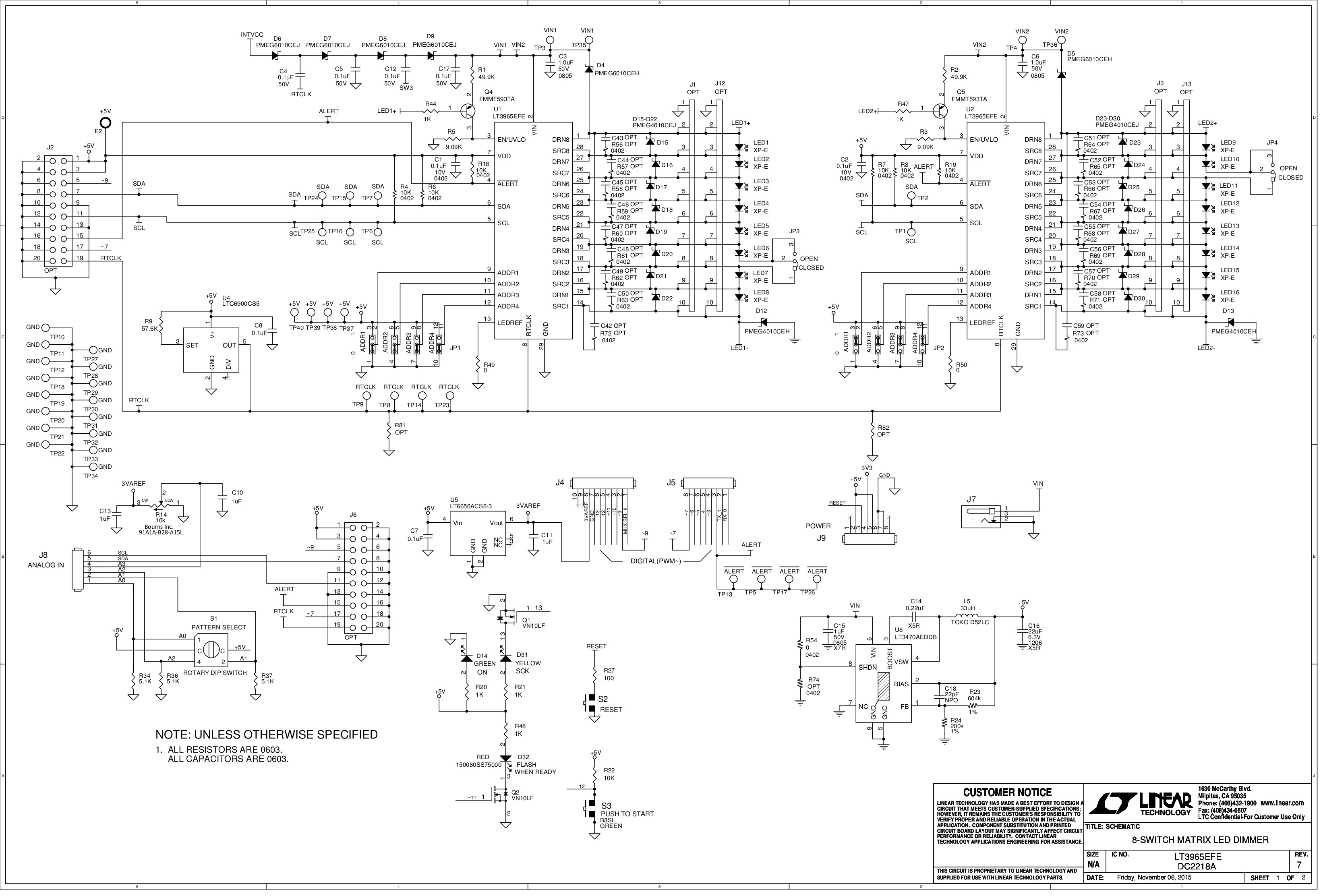

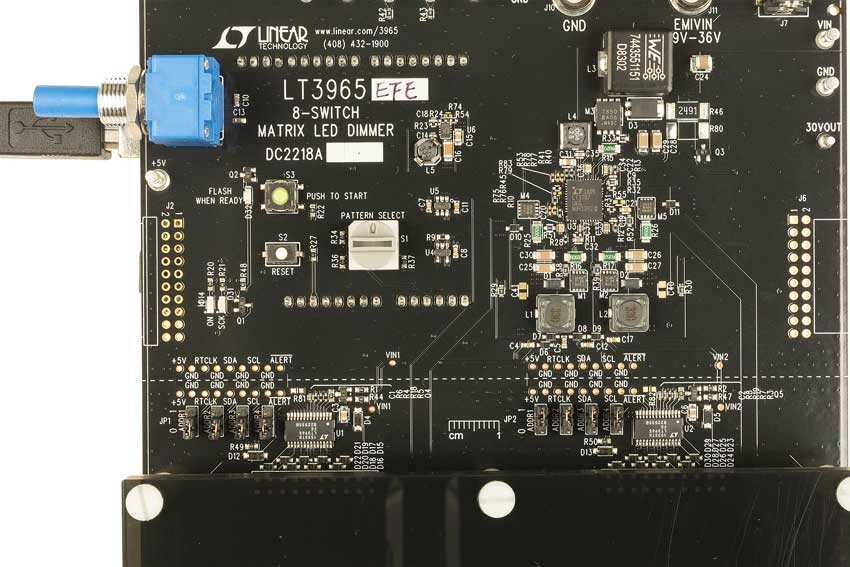

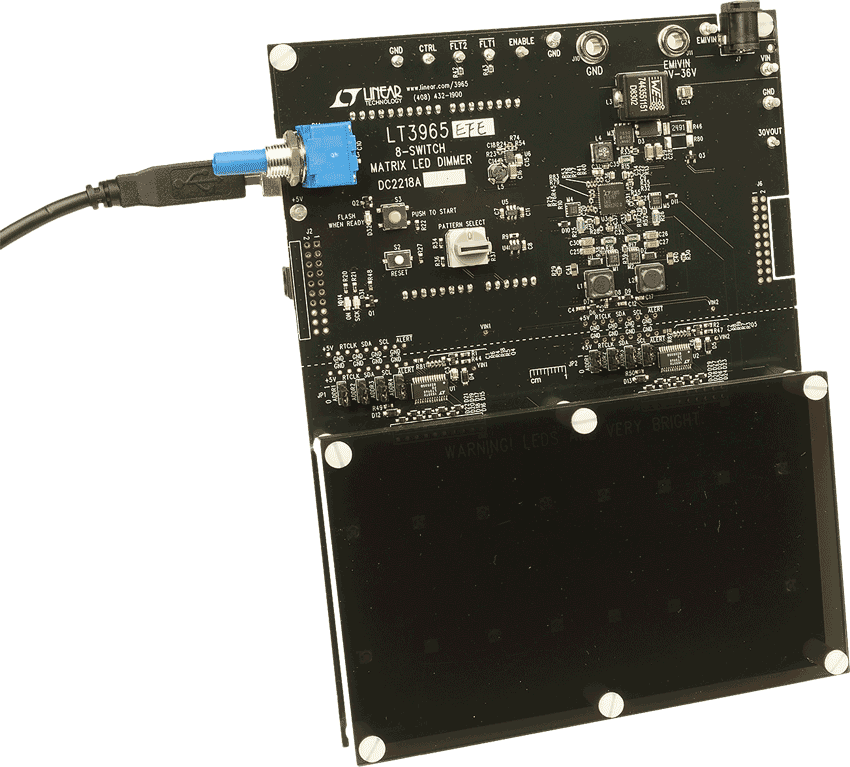

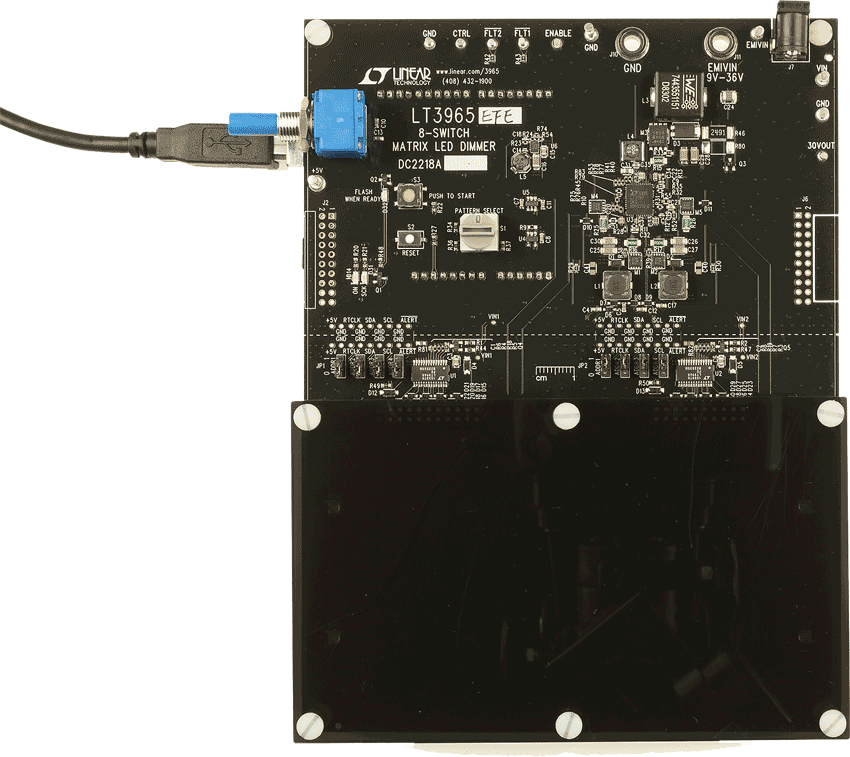

デモ回路DC2218Aは、LT3965 8スイッチ・マトリクスLED調光ICを搭載した、マトリクスLED調光システムです。500mA LEDが16個あり、2つの8スイッチLED調光LT3965 ICで個別にオン、オフ、またはPWM調光が可能です。2つのLEDストリングは、LT3797トリプルLEDコントローラICの2つの降圧LEDドライバで駆動されます。LT3797の3番目のチャンネルは30Vプリブースト・レギュレータとして機能し、正しい入力電圧を2つの降圧LEDドライバチャンネルに供給します。DC2218Aは、9V~30Vの入力で駆動でき、最大36Vのトランジェントに耐えられます。
