製品概要
機能と利点
- 3000:1の True Color PWM™ 調光
- 広い入力電圧範囲： 4.5V～80V
- 出力電圧：最大80V
- 3.3A/84Vスイッチを内蔵
- 定電流および定電圧レギュレーション
- 250mV ハイサイド電流検出
- 昇圧、降圧モード、昇降圧モード、 SEPICまたはフライバック・トポロジーでLEDをドライブ
- 調整可能な周波数： 100kHz～1MHz
- オープンLED保護
- ヒステリシスを備えた低電圧ロックアウトをプログラム可能
- 定電圧ループ・ステータス・ピン
- PWM 切断スイッチ・ドライバ
- CTRLピンにより、ハイサイド電流検出スレッショルドを調整
- 低シャットダウン電流： <1µA
- プログラム可能なソフトスタート
- 36ピン(5mm × 6mm) QFNパッケージ
製品概要
LT3956は、定電流源および定電圧レギュレータとして動作するDC/DCコンバータで、高電流LEDのドライブに最適です。このデバイスは、内部の7.15V安定化電源でドライブされる 84V /3.3A 定格のローサイドNチャネル・パワーMOSFET を内蔵しています。固定周波数電流モード・アーキテクチャにより、広範囲の電源電圧と出力電圧にわたり安定して動作します。グランド基準電圧のFBピンはいくつかのLED保護機能の入力になるとともに、コンバータが定電圧源として動作することを可能にします。周波数調整ピンにより、 100kHz～1MHz の周波数をユーザーが設定可能で、効率、性能または外付け部品サイズを最適化することができます。
LT3956は LEDストリングのハイサイドで出力電流を検出します。ハイサイド電流検出は LEDドライブの最も柔軟な方式なので、昇圧、降圧モードまたは昇降圧モード構成が可能です。PWM入力は最大3000:1のLED調光比を実現し、CTRL入力がアナログ調光機能を追加します。
アプリケーション
- 高電力LED
- バッテリ・チャージャ
- 電流制限付き高精度電圧レギュレータ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

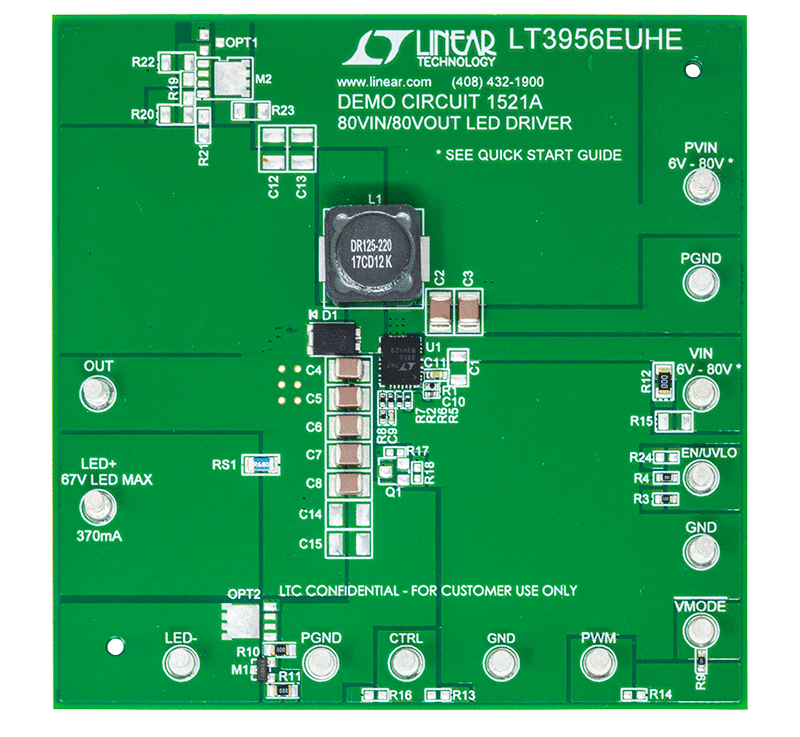

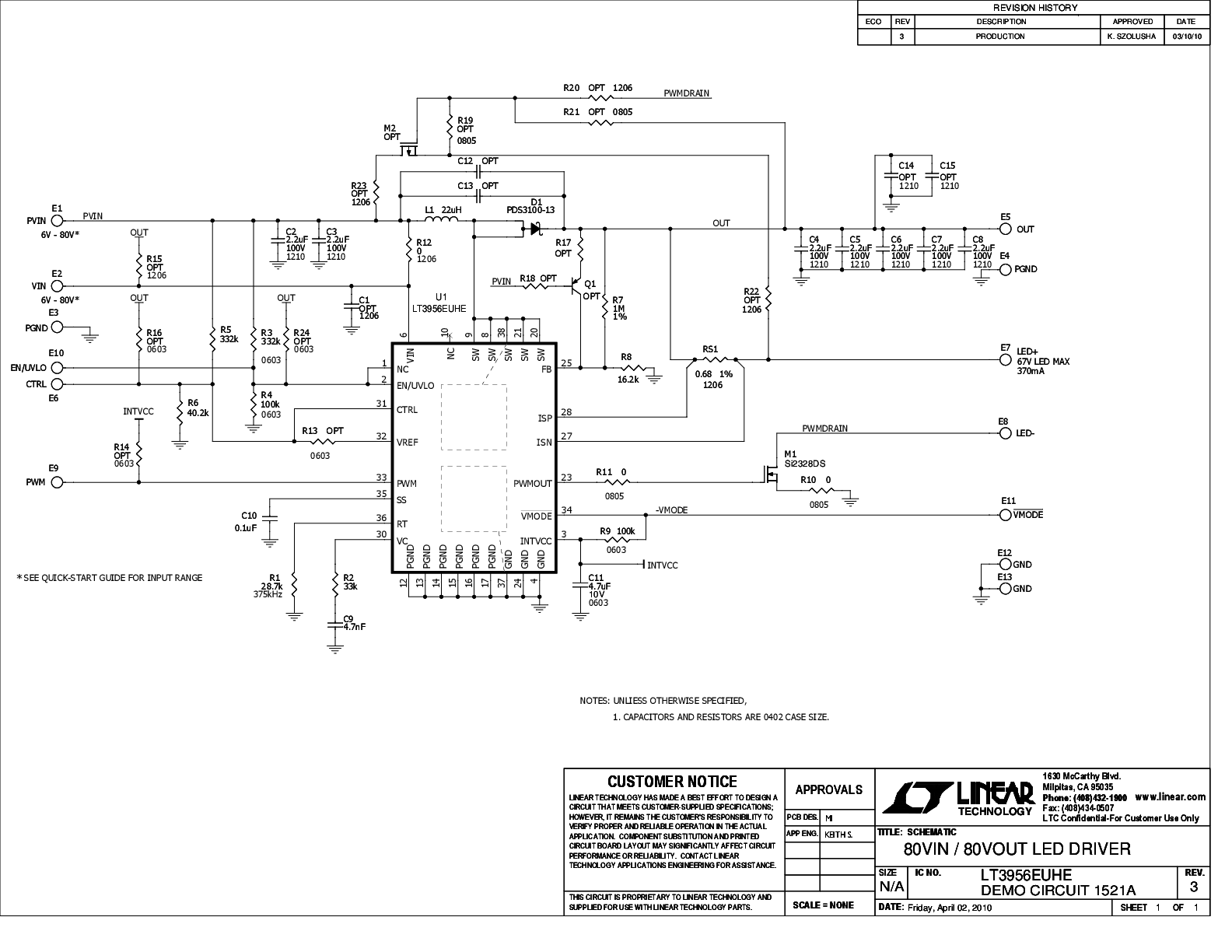

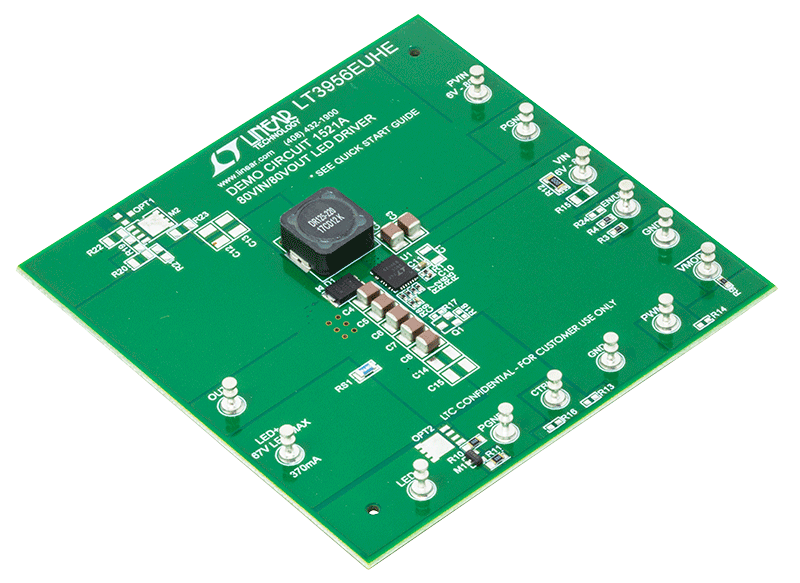

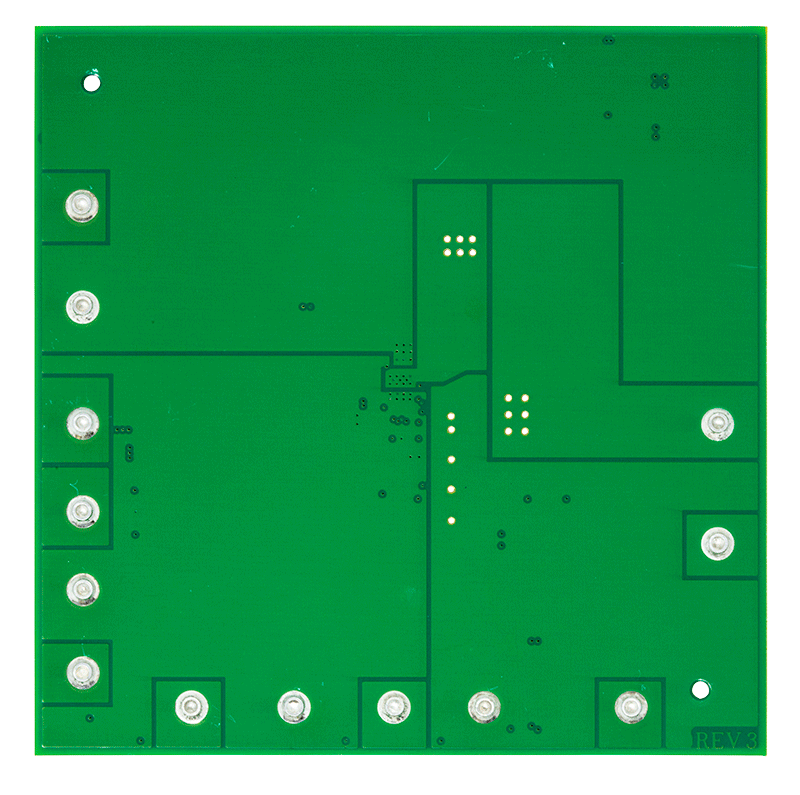

評価キット (1)
参考資料
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LT3956
おすすめ製品
LT3956 コンパニオン製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LT3956EUHE#PBF | 材料宣誓書（MD） | 信頼性データ | 36-Lead QFN (5mm x 6mm x 0.75mm w/ EP) | |
| LT3956EUHE#TRPBF | 材料宣誓書（MD） | 信頼性データ | 36-Lead QFN (5mm x 6mm x 0.75mm w/ EP) | |
| LT3956IUHE#PBF | 材料宣誓書（MD） | 信頼性データ | 36-Lead QFN (5mm x 6mm x 0.75mm w/ EP) | |
| LT3956IUHE#TRPBF | 材料宣誓書（MD） | 信頼性データ | 36-Lead QFN (5mm x 6mm x 0.75mm w/ EP) | |
| ウェハ・ファブリケーション・データ | R518 Reliability Data |
