LT3922

36V、2A同期整流式昇圧LEDドライバ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$3.26
特長
  • LED電流レギュレーション:±2%
  • 出力電圧レギュレーション:±2%
  • 5000:1のPWM調光(100Hz 時)
  • 128:1の内部PWM調光
  • スペクトラム拡散周波数変調
  • Silent Switcher®アーキテクチャにより低EMIに対応
  • 昇圧モード、降圧モード、および昇降圧モードで動作
  • 入力電圧範囲:2.8V ~36V
  • LED列の電圧:最大34V
  • 2A、40Vの内部スイッチ
  • 周波数範囲:200kHz ~2MHz(同期機能あり)
  • アナログ電圧またはデューティ・サイクルによるLED電流制御
  • 開放/ 短絡LEDの保護およびフォルト表示
  • 熱特性が改善された28ピン(4mm×5mm)QFN
製品概要
show more Icon

LT3922は、モノリシックの同期整流式昇圧DC/DCコンバータで、固定周波数のピーク電流制御を使用して1列のLEDに対してPWM調光を実行します。LED電流は、CTRLピンに入力するアナログ電圧またはパルスのデューティ・サイクルによって設定します。LT3922は、外付けの検出抵抗を介して広範囲の出力電圧にわたって±2%の電流レギュレーションを維持します。

スイッチング周波数は、RTピンに抵抗を外付けするか、SYNC/SPRDピンに外部クロックを入力することにより、200kHz~2MHzの範囲で設定できます。オプションのスペクトラム拡散周波数変調をイネーブルすると、周波数が100%~125%の範囲で変化してEMIが減少します。また、LT3922は、PWM調光用の外付けハイサイドPFETのドライバと、外部信号が得られない場合のPWM調光のアナログ制御用PWM信号発生器も内蔵しています。

その他の機能としては、CTRLピンおよびPWMピンと組み合わせて使用する高精度の外部リファレンス電圧、LED電流モニタ、高精度のEN/UVLOピンしきい値、オープンドレインのフォルト通知による開回路および短絡の負荷状態の検出、およびサーマル・シャットダウンがあります。


アプリケーション

  • 自動車用および産業用の照明機器
  • 機械視覚

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$3.26

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT3922EUFD#PBF
  • HTML
  • HTML
LT3922EUFD#TRPBF
  • HTML
  • HTML
LT3922HUFD#PBF
  • HTML
  • HTML
LT3922HUFD#TRPBF
  • HTML
  • HTML
LT3922IUFD#PBF
  • HTML
  • HTML
LT3922IUFD#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

6 3, 2020

- 20_0206

LT3922 Datasheet Limit Changes

LT3922EUFD#PBF

製造中

LT3922EUFD#TRPBF

製造中

LT3922HUFD#PBF

製造中

LT3922HUFD#TRPBF

製造中

LT3922IUFD#PBF

製造中

LT3922IUFD#TRPBF

製造中

4 11, 2019

- 19_0067

Notification of Wafer Fab Location Change for 0.35 BCD Process

LT3922EUFD#PBF

製造中

LT3922EUFD#TRPBF

製造中

LT3922HUFD#PBF

製造中

LT3922HUFD#TRPBF

製造中

LT3922IUFD#PBF

製造中

LT3922IUFD#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

6 3, 2020

- 20_0206

arrow down

LT3922 Datasheet Limit Changes

LT3922EUFD#PBF

製造中

LT3922EUFD#TRPBF

製造中

LT3922HUFD#PBF

製造中

LT3922HUFD#TRPBF

製造中

LT3922IUFD#PBF

製造中

LT3922IUFD#TRPBF

製造中

4 11, 2019

- 19_0067

arrow down

Notification of Wafer Fab Location Change for 0.35 BCD Process

LT3922EUFD#PBF

製造中

LT3922EUFD#TRPBF

製造中

LT3922HUFD#PBF

製造中

LT3922HUFD#TRPBF

製造中

LT3922IUFD#PBF

製造中

LT3922IUFD#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

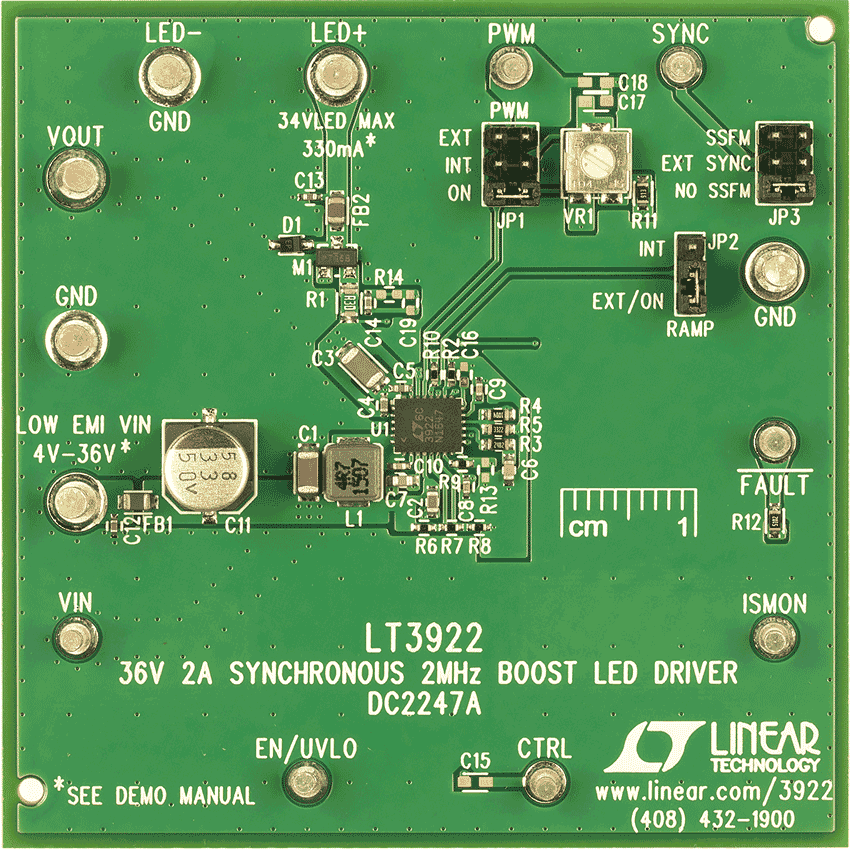

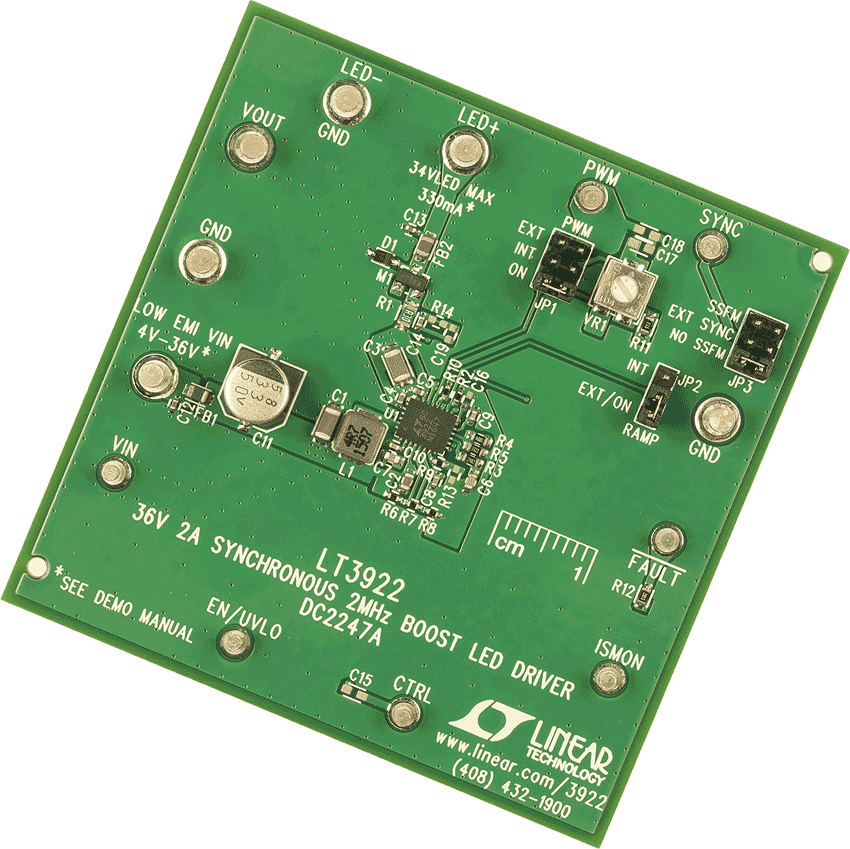

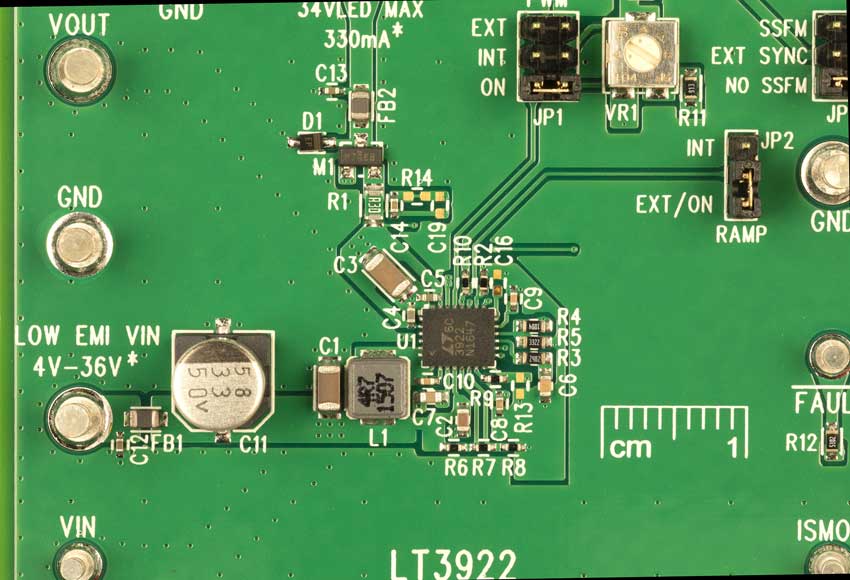

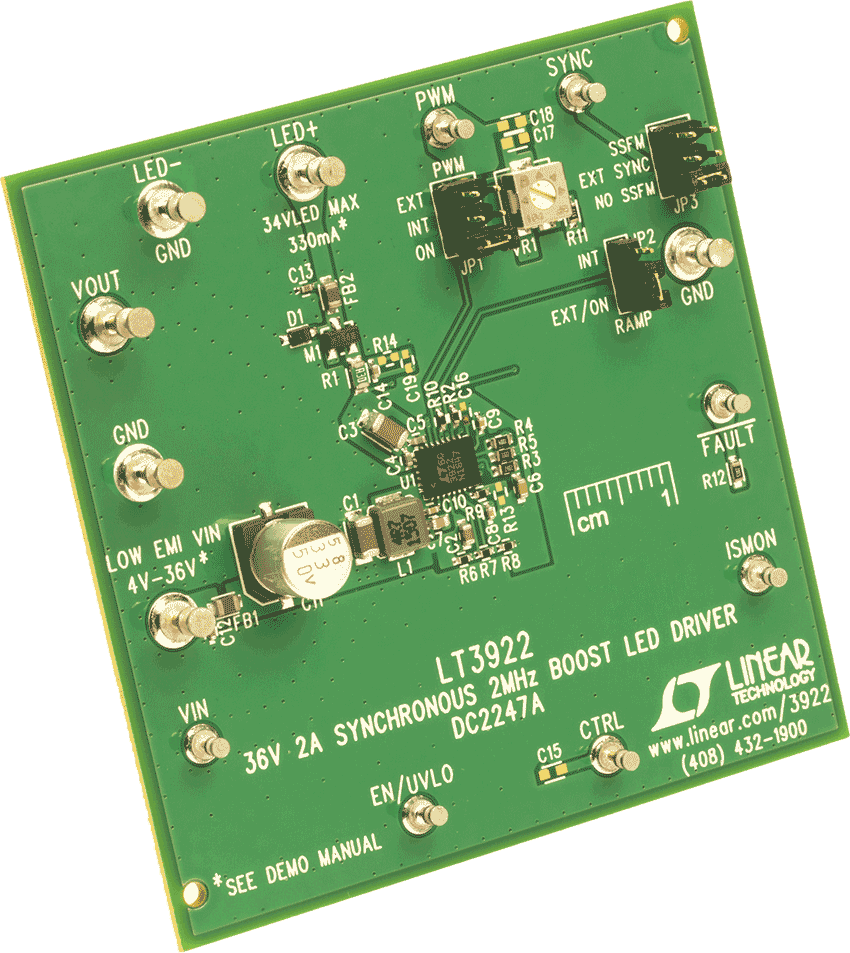

DC2247A

LT3922 Demo Board | Synchronous Boost LED Driver, 4V ≤ VIN ≤ 28V, VLED = 34V @ Up to 330mA, 2MHz fSWITCH

zoom

DC2247A

LT3922 Demo Board | Synchronous Boost LED Driver, 4V ≤ VIN ≤ 28V, VLED = 34V @ Up to 330mA, 2MHz fSWITCH

LT3922 Demo Board | Synchronous Boost LED Driver, 4V ≤ VIN ≤ 28V, VLED = 34V @ Up to 330mA, 2MHz fSWITCH

製品の詳細

Demonstration circuit DC2247A is a synchronous 2MHz boost LED driver featuring the LT®3922. The LT3922 features a low EMI Silent Switcher architecture and an optional spread spectrum frequency modulation (SSFM) that further reduces EMI. It has a 2A/36V internal power switch, but the demo board has been configured to use a 4V to 28V input and thus has input overvoltage lockout set at 28V. It drives a single string of LEDs at 330mA up to 34V when the input voltage is between 7V and 28V.


DC2247A comes with low EMI features including optimized layout, SSFM, and input and output filters. It passes CISPR 25 class 5 conducted and radiated EMI. The LT3922 is protected against both open and short LED conditions and reports these faults. It also includes thermal shutdown.

ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
