製品概要
機能と利点
- 65V、350mA DMOSスイッチ内蔵
- ショットキ・ダイオード内蔵
- 3μA～3mAの範囲で2%精度のAPD電流モニタ
- 最大APD電流を1本の抵抗で設定
- インダクタを使用した高速のAPD電流制限器
- プログラム可能な信号損失インジケータ
- CTRLピンにより出力電圧を調整
- プログラム可能なVIN低電圧ロックアウト
- 高効率昇圧コンバータ
- スイッチング周波数を選択可能：1MHz/2MHz
- 内部補償
- 内部ソフトスタート
- 入力電圧範囲：2.7V～12V
- 低シャットダウン電流：＜1μA
製品概要
LT3905は、受光器のアバランシェ･フォトダイオード（APD）をバイアスする目的で設計された固定周波数電流モード昇圧コンバータです。LT3905は3μA～3mAの範囲で2%より優れた相対精度を4桁のダイナミックレンジにわたって維持するハイサイドAPD電流モニタを備えています。
最大APD電流は1本の抵抗で設定され、インジケータ付きの高速電流制限器により過負荷状態時にAPDが保護されます。可変出力電圧によりバイアス制御が動的に行われ、調整可能な信号損失インジケータにより低APD電流が通知されます。
内蔵のDMOSパワー・スイッチとショットキ整流器を結合することにより、LT3905は少ない外付け部品点数と低ソリューション・コストで小型の総合ソリューションを実現します。スイッチング周波数が固定なので、出力ノイズの予測が可能であり、フィルタで容易に除去できます。

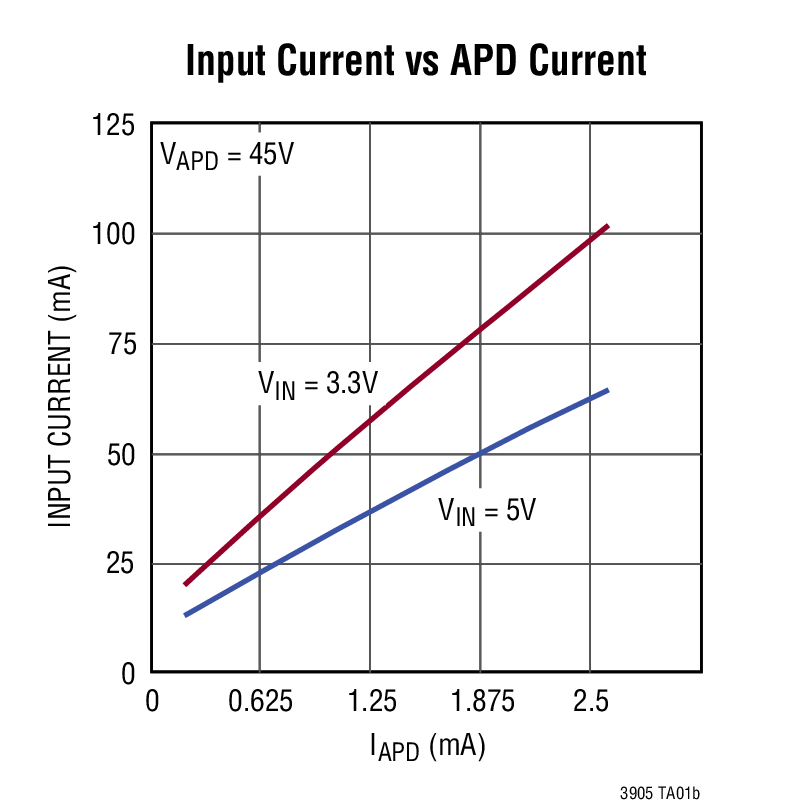

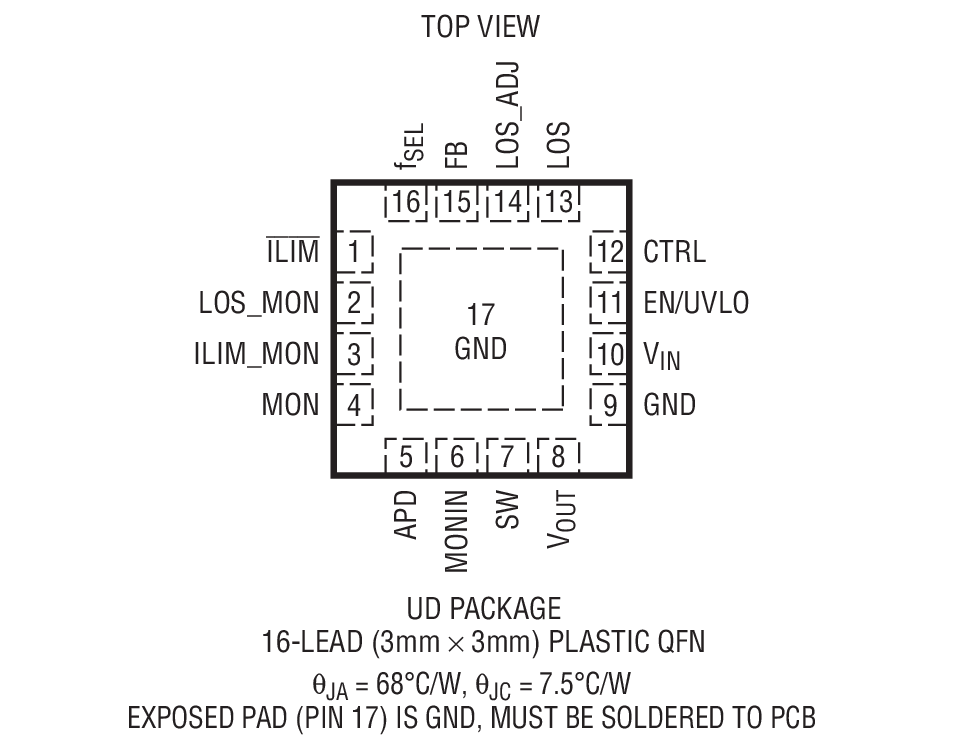

LT3905は実装面積の小さい（3mm × 3mm）16ピンQFNパッケージで供給されます。
アプリケーション
- APDのバイアス
- PINダイオードのバイアス
- 受光器および受光モジュール
- 光ファイバ・ネットワーク機器
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

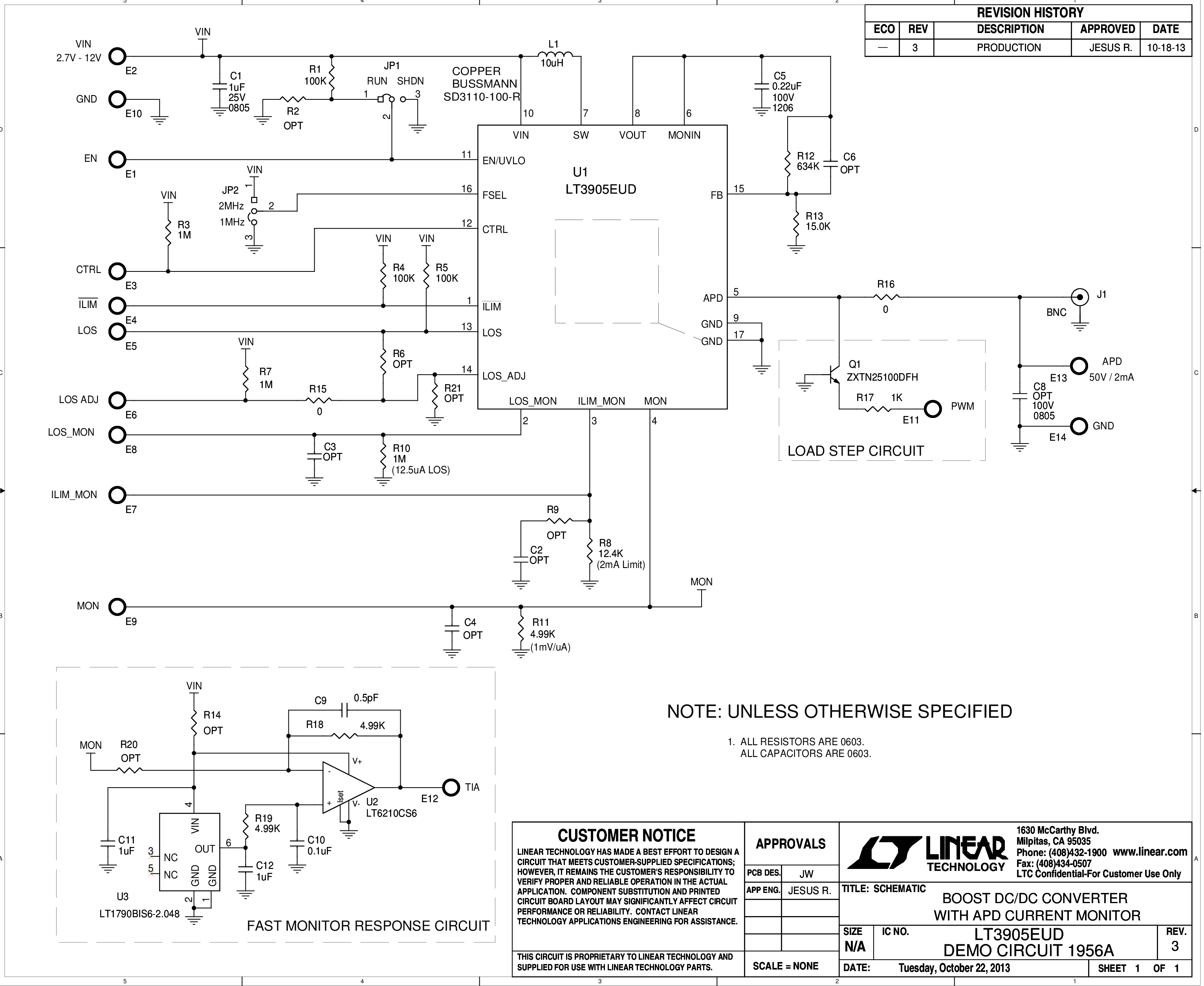

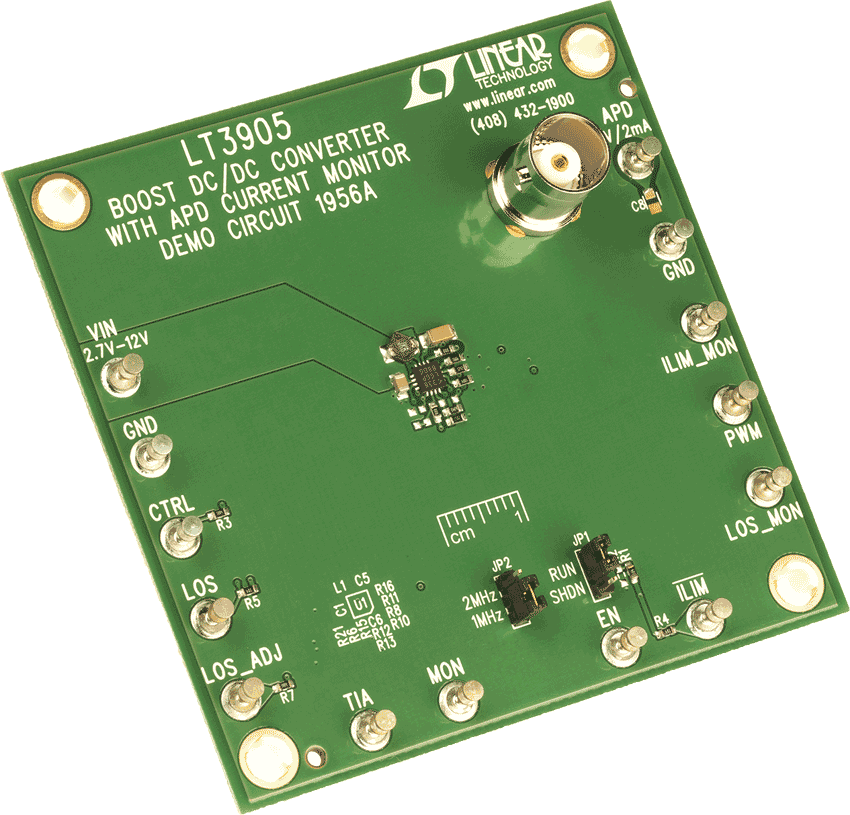

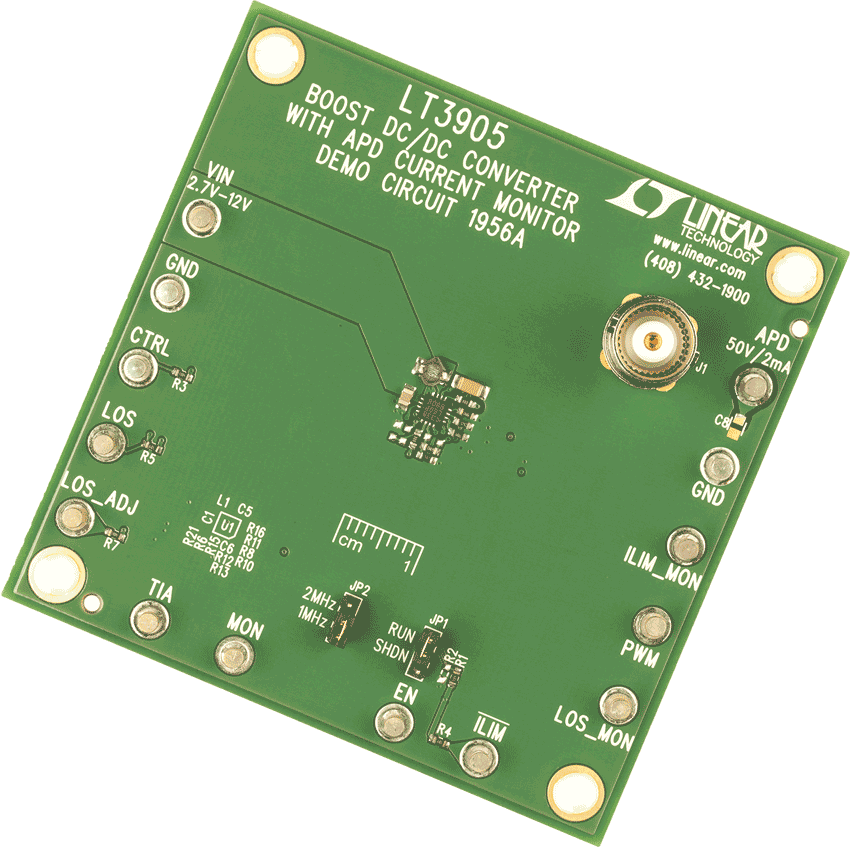

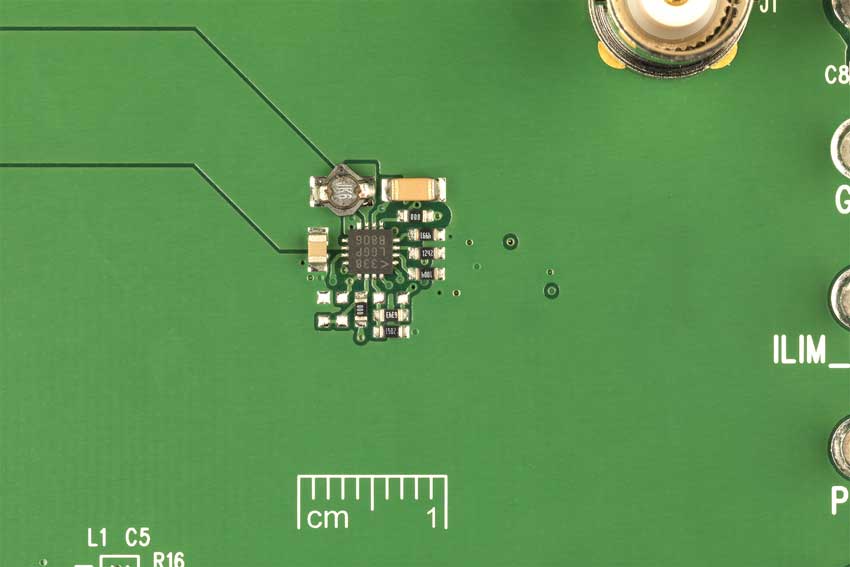

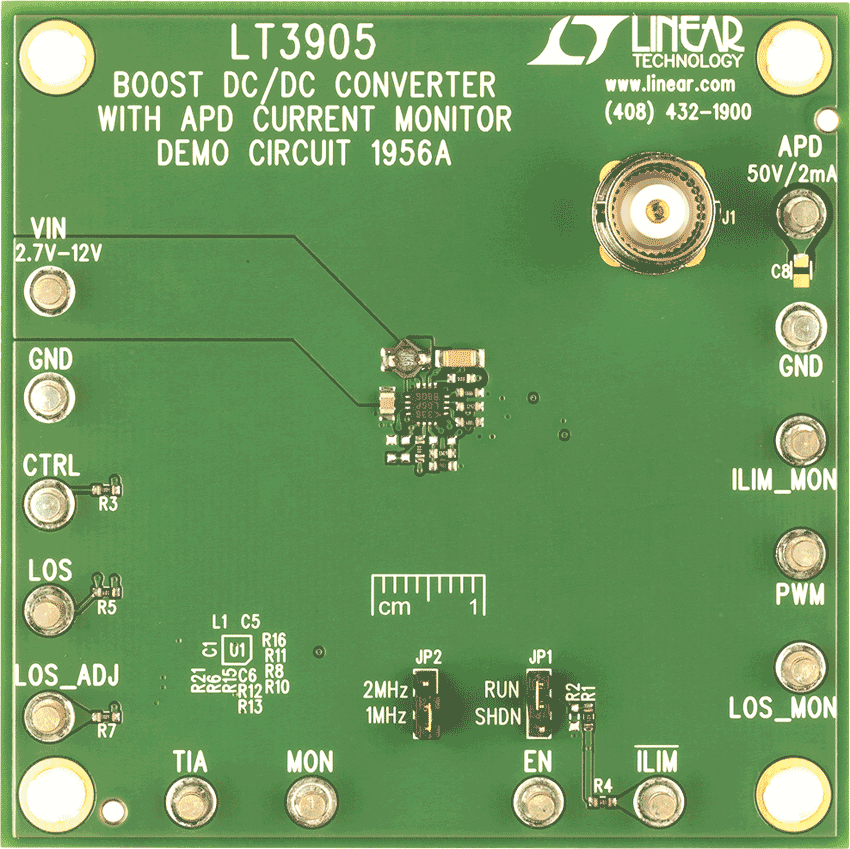

評価キット (1)
参考資料
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LT3905
おすすめ製品
LT3905 コンパニオン製品
推奨 関連製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LT3905EUD#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead QFN (3mm x 3mm x 0.75mm w/ EP) | |
| LT3905EUD#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead QFN (3mm x 3mm x 0.75mm w/ EP) | |
| LT3905IUD#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead QFN (3mm x 3mm x 0.75mm w/ EP) | |
| LT3905IUD#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead QFN (3mm x 3mm x 0.75mm w/ EP) | |
| ウェハ・ファブリケーション・データ | R570 Reliability Data |
