製品概要

機能と利点

  • 3000:1のTrue Color PWM調光
  • 広い入力電圧範囲:4.5V~110V
  • 入力電流と出力電流の通知
  • PWM制御および出力切断用のPMOSスイッチ・ドライバ
  • スペクトラム拡散周波数変調回路を内蔵
  • 定電圧レギュレーション:±2%
  • 定電流レギュレーション:±3%(0V ≤ VOUT ≤ 110V)
  • 設定可能な入力電流制限
  • CTRL入力によるLED電流の直線的な調整
  • 調整可能な周波数:100kHz~1MHz
  • OPENLEDフラグ付きの設定可能な開放LED保護
  • 短絡保護とSHORTLEDフラグ
  • 設定可能な低電圧ロックアウト(ヒステリシスあり)
  • 設定可能なフォルト再起動タイマ付きソフトスタート
  • C/10検出によるバッテリの充電
  • 28ピンTSSOPパッケージで供給

製品概要

LT3795は、定電流または定電圧を安定化する目的で設計されたDC/DCコントローラで、LEDを駆動するのに最適です。このデバイスは、外付けの低電位側Nチャネル・パワーMOSFETを7.7Vの内部安定化電源で駆動します。固定周波数の電流モード・アーキテクチャにより、広い範囲の電源電圧および出力電圧にわたって安定した動作が得られます。スペクトラム拡散周波数変調(SSFM)回路を動作させることにより、電磁適合性(EMC)性能を向上させることができます。グランドを基準にした電圧帰還(FB)ピンは、いくつかのLED保護機能の入力として機能します。また、FBピンを使用すると、コンバータを定電圧源として動作させることもできます。最大出力電流は外付け抵抗によって設定され、出力電流アンプはレール・トゥ・レールの同相電圧範囲を備えています。LT3795には、入力電流を制限する目的で使用される、独立した入力電流検出アンプもあります。TGピンでPWM信号の反転およびレベルシフトを行うことにより、外付けPチャネルMOSFETのゲートを駆動します。PWM入力は最大3000:1のLED調光比を実現し、CTRL入力は追加のアナログ調光機能を備えています。


アプリケーション

  • 高電力のLED、高電圧のLED
  • バッテリ・チャージャ
  • 電流を正確に制限する電圧レギュレータ

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

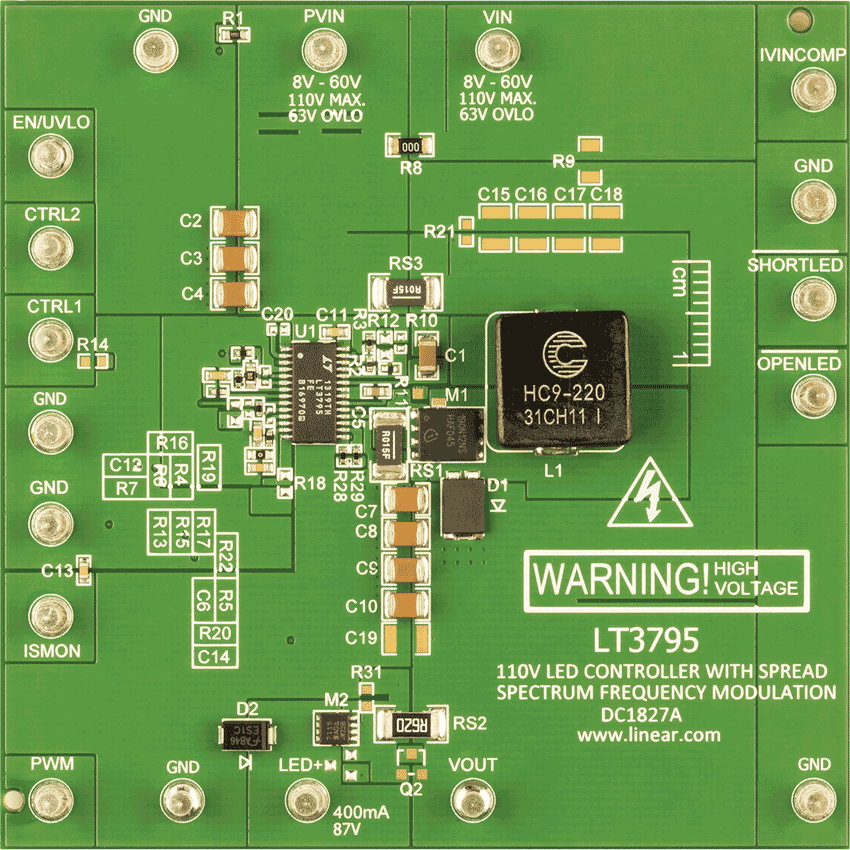

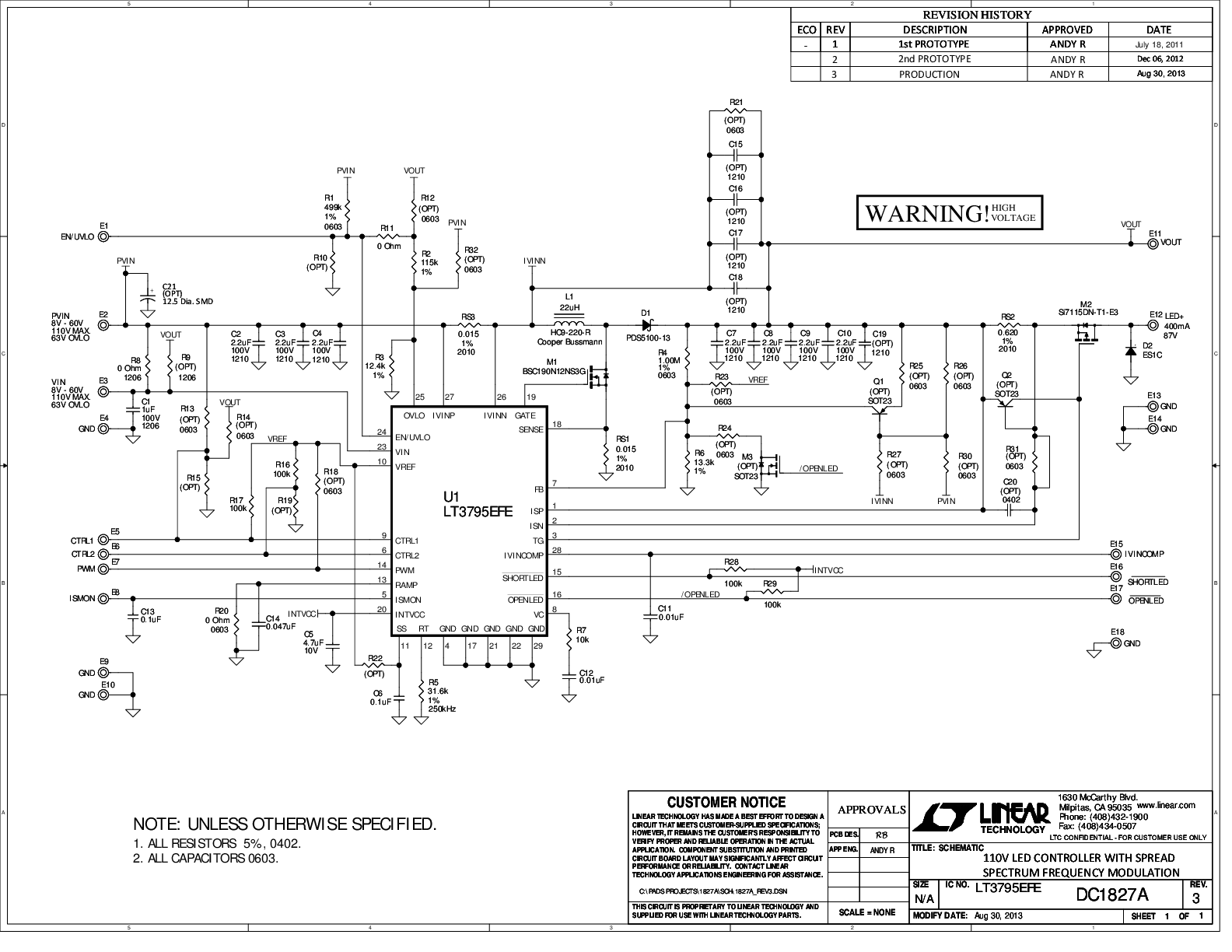

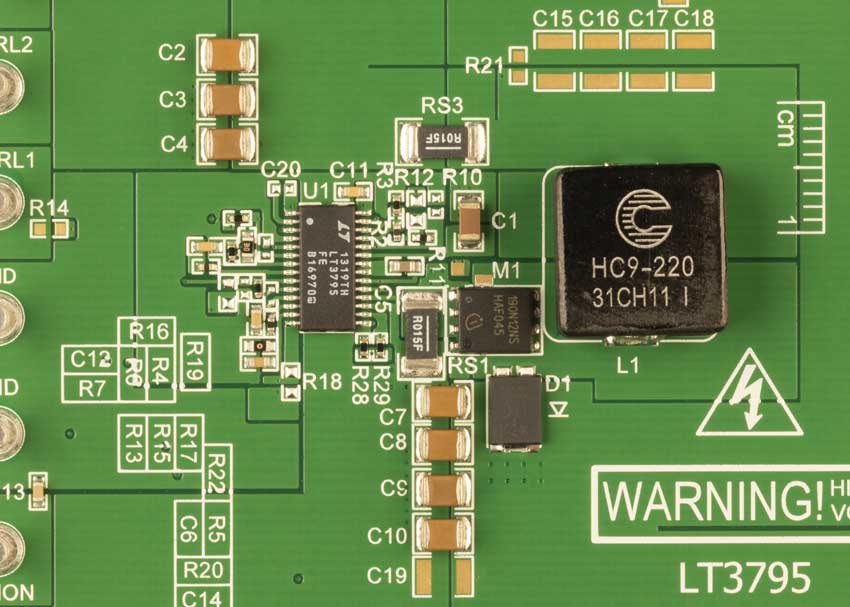

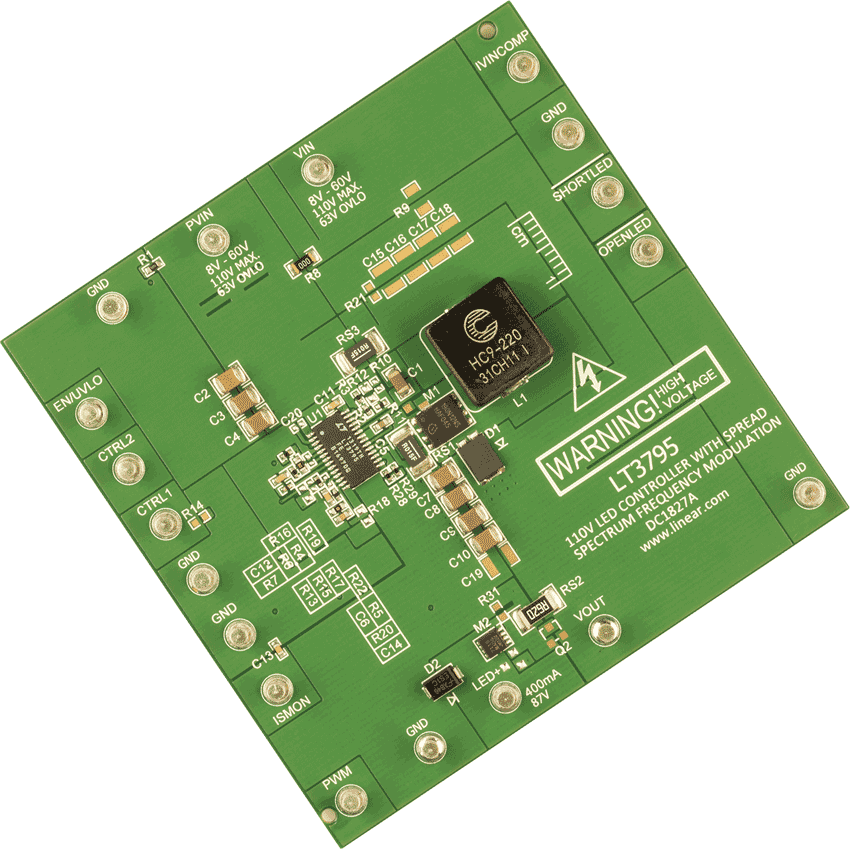

評価キット (1)

ツール

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。

LTspice

下記製品はLTspiceで使用することが出来ます。:

LT3795
