LT3763

60V大電流降圧LEDドライバ・コントローラ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$2.69
特長
  • 入力電流と出力電流を正確に制御

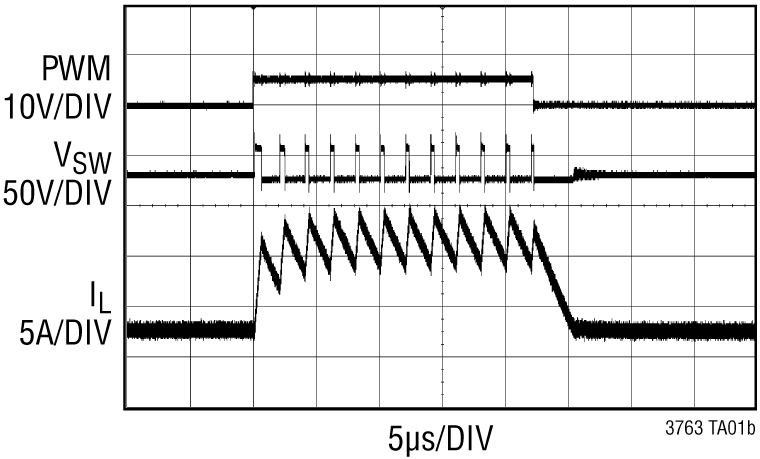

  • 3000:1のTrue Color PWM調光
  • 電圧レギュレーション精度:±1.5%
  • 電流レギュレーション精度:±6%
  • 入力電圧範囲:6V~60V
  • 広い出力電圧範囲:最大55V
  • シャットダウン時電流:<2µA
  • 負荷電流の熱制御用の制御ピン
  • 入力電流と出力電流のモニタおよび制限
  • 開放、短絡、およびC/10フォルトの検出
  • LEDアプリケーション用のPWMドライバ出力

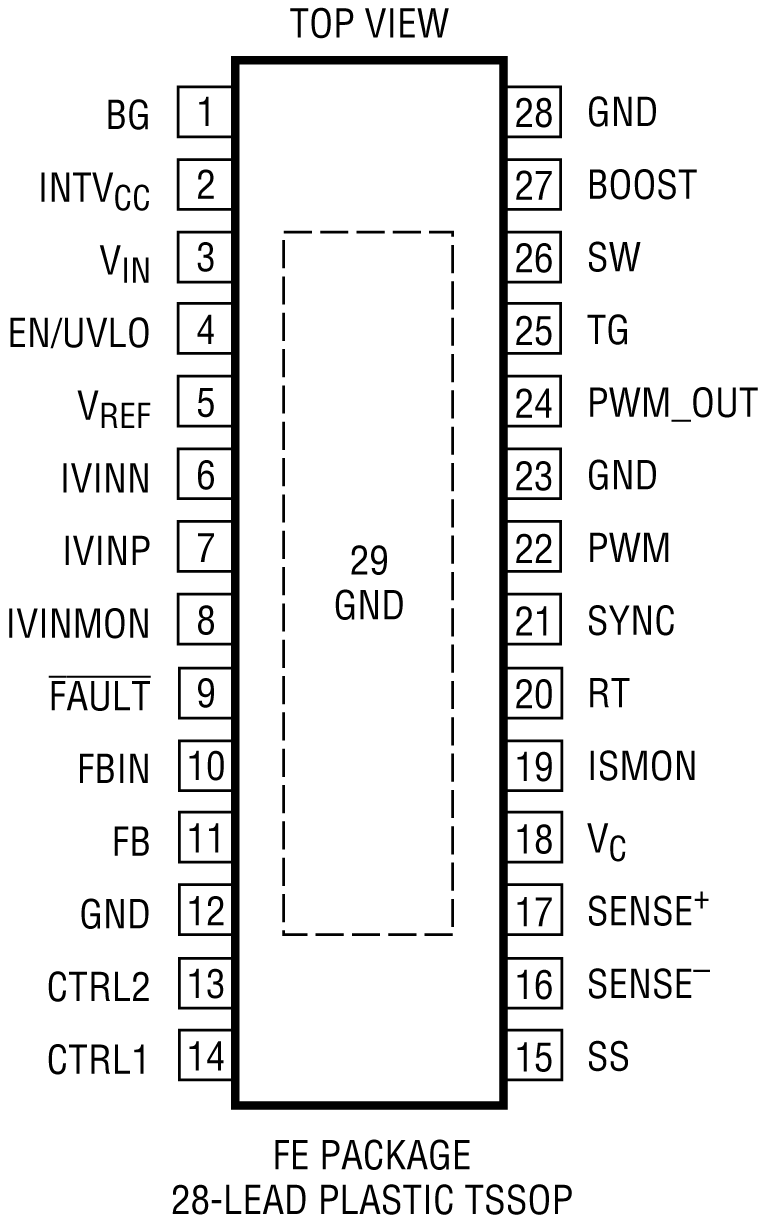

  • 熱特性が改善された28ピンFEパッケージ
製品概要
show more Icon

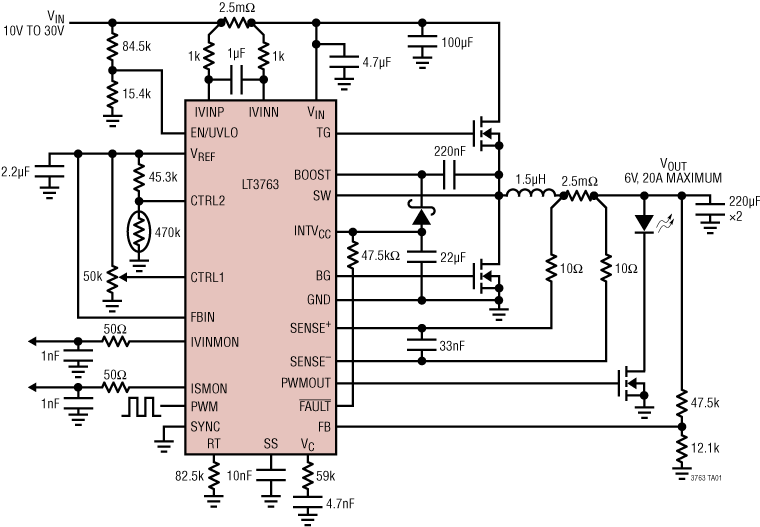

LT3763は、最大20Aの出力電流を正確に安定化する目的で設計された固定周波数の同期整流式降圧DC/DCコントローラです。平均電流モード・コントローラは、0Vから55Vまでの広い出力電圧範囲でインダクタ電流のレギュレーションを維持できます。出力電流はCTRLピンのアナログ電圧と外付けの検出抵抗で設定します。電圧レギュレーションと過電圧保護は、出力とFBピンの間に分圧器を接続して設定します。スイッチング周波数は、RTピンの外付け抵抗またはSYNCピンと外部クロックを使用することにより、200kHz~1MHzの範囲で設定できます。入力電流と出力電流を検出することにより、入力電流を制限して、入力電流と出力電流を正確に測定します。ピーク電力のトラッキング機能が必要なアプリケーション用にFBINピンが用意されています。

その他に、CTRLピンと併用するための高精度外部リファレンス電圧、UVLOヒステリシスを設定可能な高精度UVLO/ENピン、LEDアプリケーション用のPWMドライバ、出力電圧のフォルト検出、サーマル・シャットダウンなどの特長があります。


アプリケーション

  • 大出力の建築化照明
  • 自動車用の照明
  • 航空機および船舶用のストロボ・ライト
  • 太陽電池式チャージャ、レーザー・ダイオード

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$2.69

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT3763EFE#PBF
  • HTML
  • HTML
LT3763EFE#TRPBF
  • HTML
  • HTML
LT3763HFE#PBF
  • HTML
  • HTML
LT3763HFE#TRPBF
  • HTML
  • HTML
LT3763IFE#PBF
  • HTML
  • HTML
LT3763IFE#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT3763EFE#PBF

製造中

LT3763EFE#TRPBF

製造中

LT3763HFE#PBF

製造中

LT3763HFE#TRPBF

製造中

LT3763IFE#PBF

製造中

LT3763IFE#TRPBF

製造中

3 13, 2019

- 19_0060

LT3763 Data Sheet Specification Change

LT3763EFE#PBF

製造中

LT3763EFE#TRPBF

製造中

LT3763HFE#PBF

製造中

LT3763HFE#TRPBF

製造中

LT3763IFE#PBF

製造中

LT3763IFE#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT3763EFE#PBF

製造中

LT3763EFE#TRPBF

製造中

LT3763HFE#PBF

製造中

LT3763HFE#TRPBF

製造中

LT3763IFE#PBF

製造中

LT3763IFE#TRPBF

製造中

3 13, 2019

- 19_0060

arrow down

LT3763 Data Sheet Specification Change

LT3763EFE#PBF

製造中

LT3763EFE#TRPBF

製造中

LT3763HFE#PBF

製造中

LT3763HFE#TRPBF

製造中

LT3763IFE#PBF

製造中

LT3763IFE#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

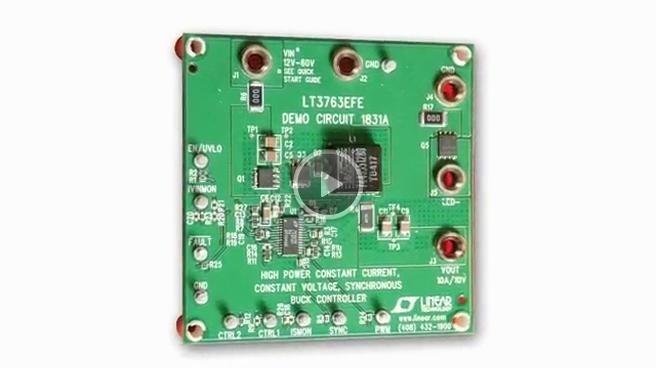

DC1831A

LT3763デモ用ボード | 高出力CC/CV同期型降圧LEDドライバ・コントローラ

zoom

DC1831A

LT3763デモ用ボード | 高出力CC/CV同期型降圧LEDドライバ・コントローラ

LT3763デモ用ボード | 高出力CC/CV同期型降圧LEDドライバ・コントローラ

製品の詳細

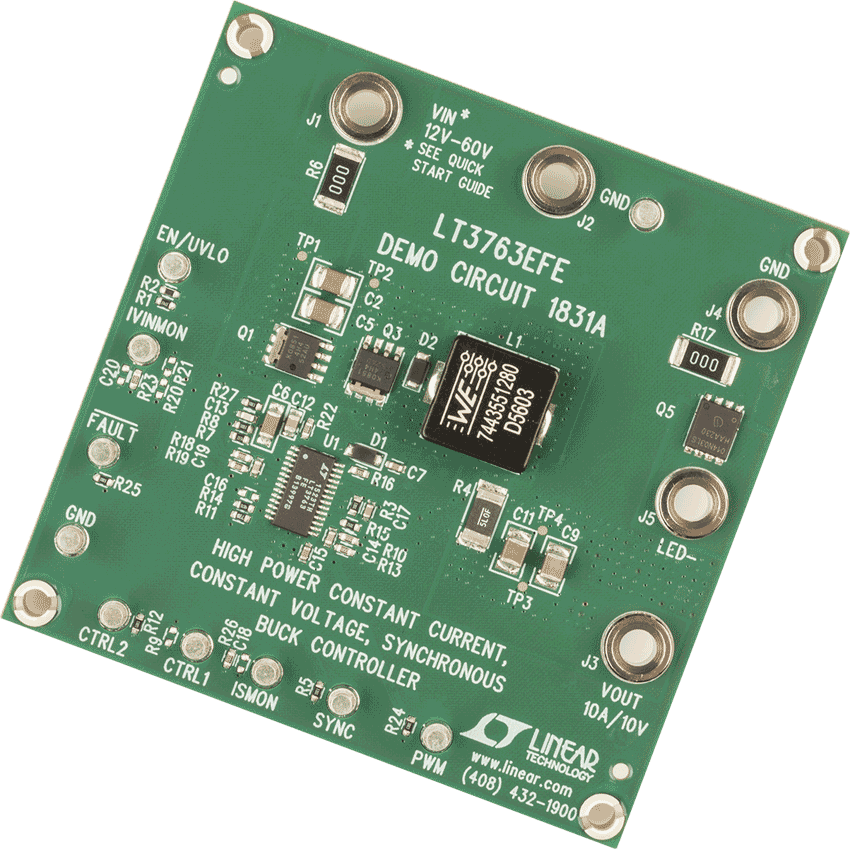

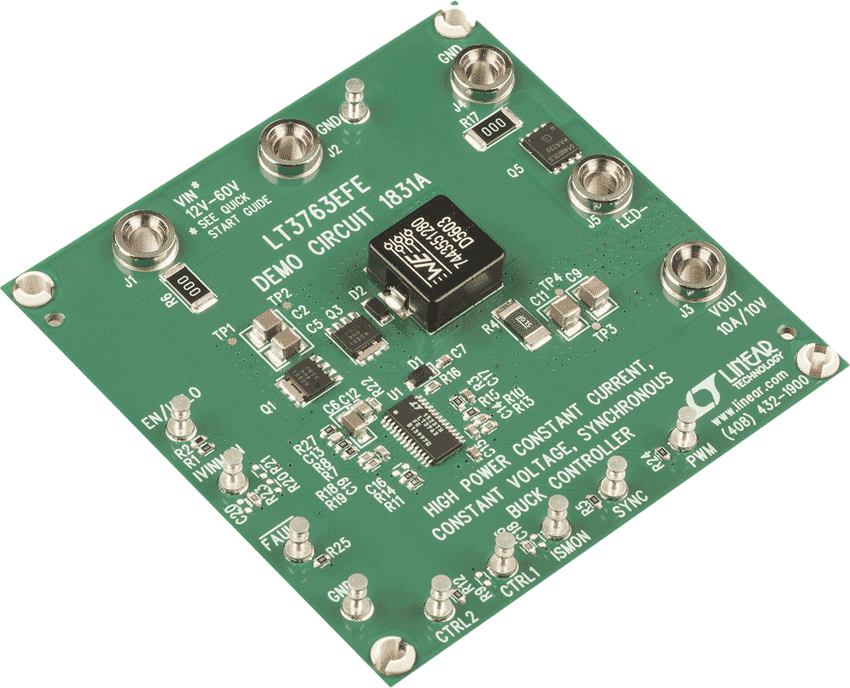

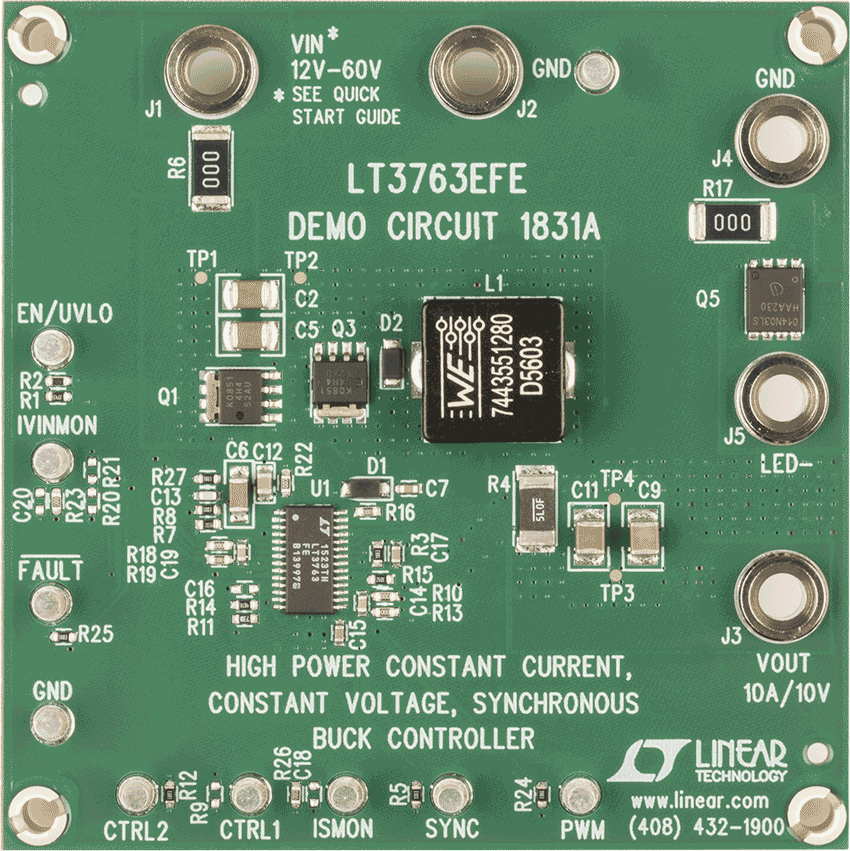

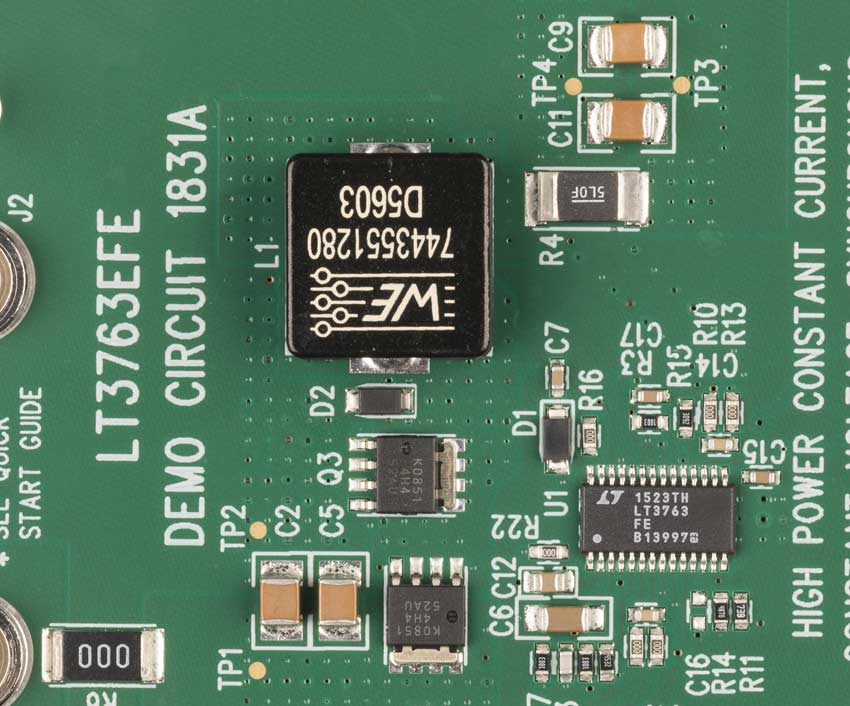

デモ回路1831Aは、LT3763を搭載した高出力、定電流、低電圧の同期型降圧コントローラです。このデモ用ボードの入力は最大60Vです。出力は、LEDドライバとして10V、10Aに最適化されています。LT3763自体の入力電圧範囲は、6V~60Vです。

デモ用ボードの入力範囲は12V~60Vです。そのため、このデモ用ボードは80VのMOSFETを使用します。アプリケーションの最大入力電圧が48Vの場合、より低い出力電圧範囲での効率を向上させるためにBSC100N06LS3などの60VのMOSFETを使用できます。
ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
