LT3751

レギュレーション付きの高電圧コンデンサ・チャージャ・コントローラ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$4.37
特長
  • あらゆるサイズのコンデンサを充電
  • 電圧レギュレーション・モードで低ノイズ出力
  • 無負荷時の安定動作
  • 8V以下のVCCに対してレール・トゥ・レール動作を行う2A MOSFETゲート・ドライバを内蔵
  • 選択可能な内部ゲート・ドライブ電圧クランプ:5.6Vまたは10.5V
  • ユーザが選択可能な過電圧/低電圧検出
  • 出力電圧を容易に調整可能
  • 1次側または2次側出力電圧センス
  • 広い入力VCC電圧範囲:5V~24V
  • 4mm×5mm 20ピンQFNパッケージ20ピンTSSOPパッケージ

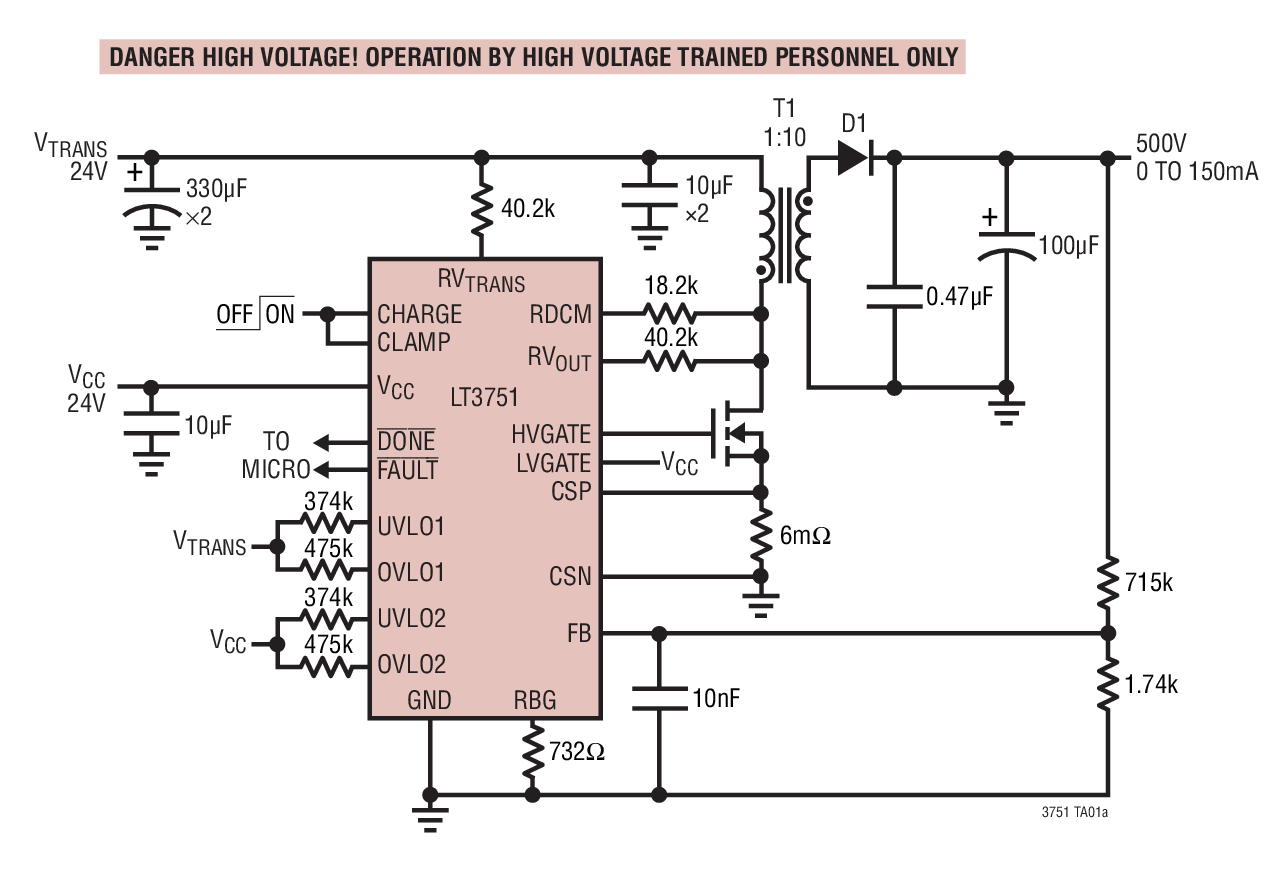

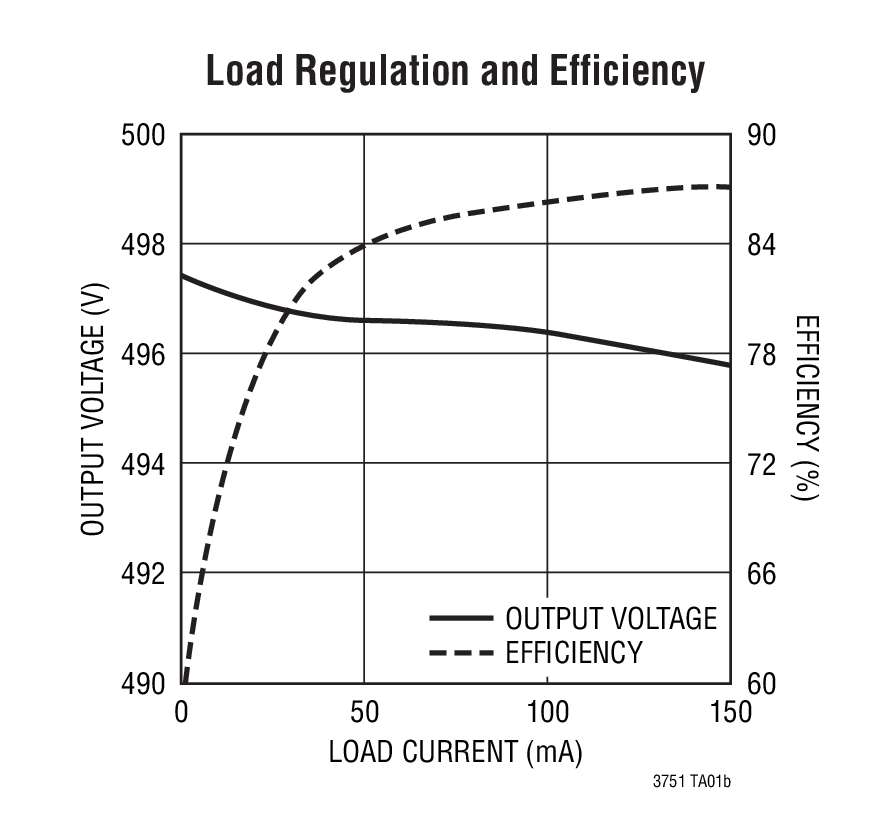

製品概要
show more Icon

LT3751は、大型のコンデンサをユーザが調整可能な目標電圧まで高速充電するように設計された、高入力電圧が可能なフライバック・コントローラです。目標電圧はトランスの巻数比と3本の外付け抵抗によって設定されます。また、オプションとして、帰還ピンを使用して低ノイズの高電圧安定化出力を供給することができます。

LT3751は、最低4.75Vまで効率的な動作を可能にするレール・トゥ・レールMOSFETゲート・ドライバを内蔵しています。106mVという低い差動電流センス・スレッショルド電圧により、ピークスイッチ電流を高精度で制限します。また、VCCとVTRANSの両方に対して過電圧ロックアウトと低電圧ロックアウトをユーザが選択可能なので、保護機能がさらに追加されています。標準的なアプリケーションでは、1秒以内に1000μFコンデンサを500Vまで充電できます。

CHARGEピンを使用して、新しい充電サイクルを開始し、ON/OFF制御を行なうことができます。DONEピンは、コンデンサが設定値に達し、デバイスが充電を停止したことを知らせます。FAULTピンは、VCC電圧またはVTRANS電圧のいずれかがユーザ設定の電源許容誤差を超えたことによってLT3751がシャットダウンしていることを知らせます。


アプリケーション

  • 高電圧安定化電源
  • 高電圧コンデンサ・チャージャ
  • プロフェッショナル・フォトフラッシュ・システム
  • 緊急用ストロボ
  • セキュリティ/インベントリー制御システム
  • 雷管

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$4.37

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

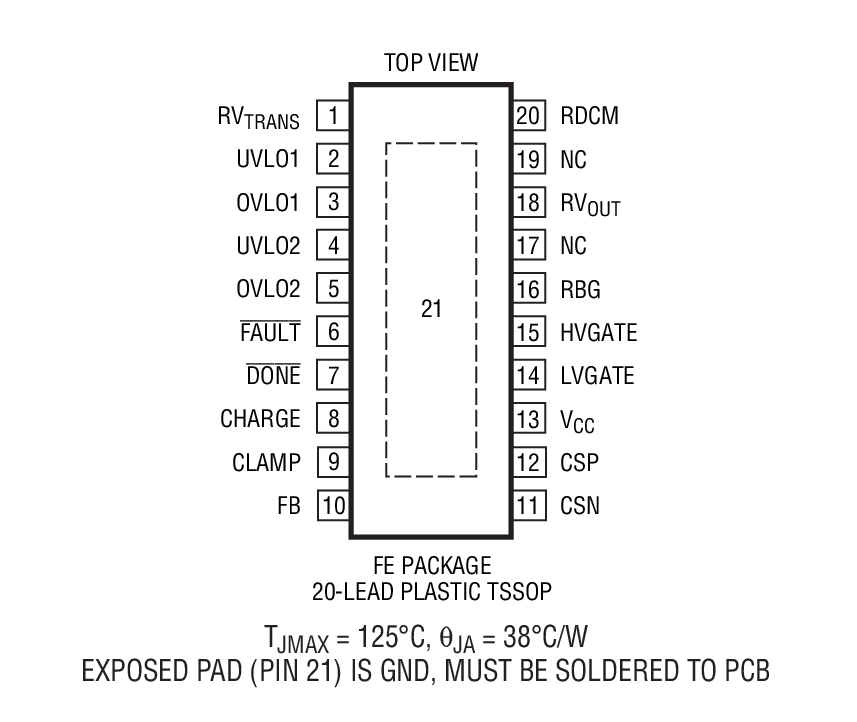

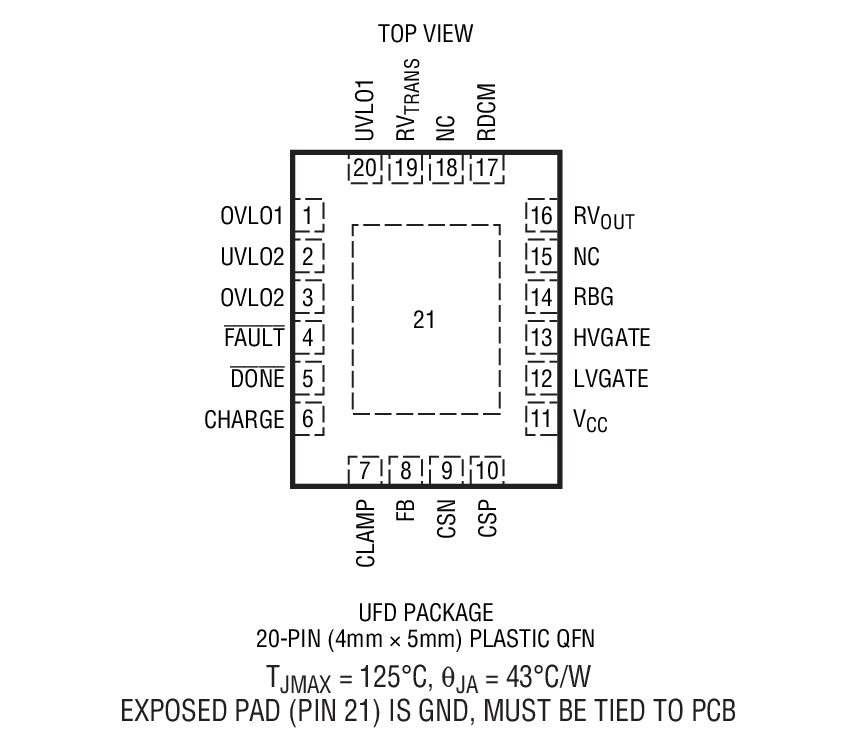

製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT3751EFE#PBF
  • HTML
  • HTML
LT3751EFE#TRPBF
  • HTML
  • HTML
LT3751EUFD#PBF
  • HTML
  • HTML
LT3751EUFD#TRPBF
  • HTML
  • HTML
LT3751IFE#PBF
  • HTML
  • HTML
LT3751IFE#TRPBF
  • HTML
  • HTML
LT3751IUFD#PBF
  • HTML
  • HTML
LT3751IUFD#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT3751EFE#PBF

製造中

LT3751EFE#TRPBF

製造中

LT3751IFE#PBF

製造中

LT3751IFE#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT3751EFE#PBF

製造中

LT3751EFE#TRPBF

製造中

LT3751IFE#PBF

製造中

LT3751IFE#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

評価用キット 1

reference details image

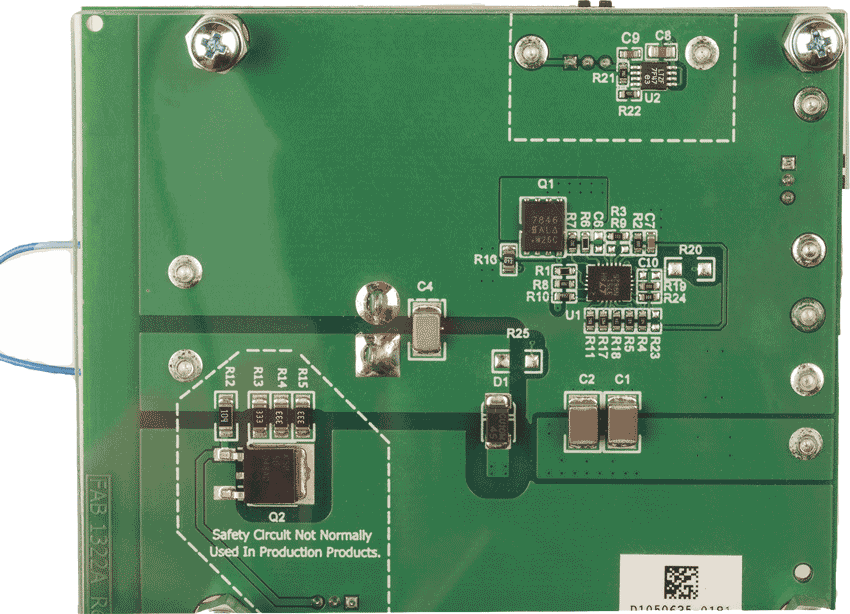

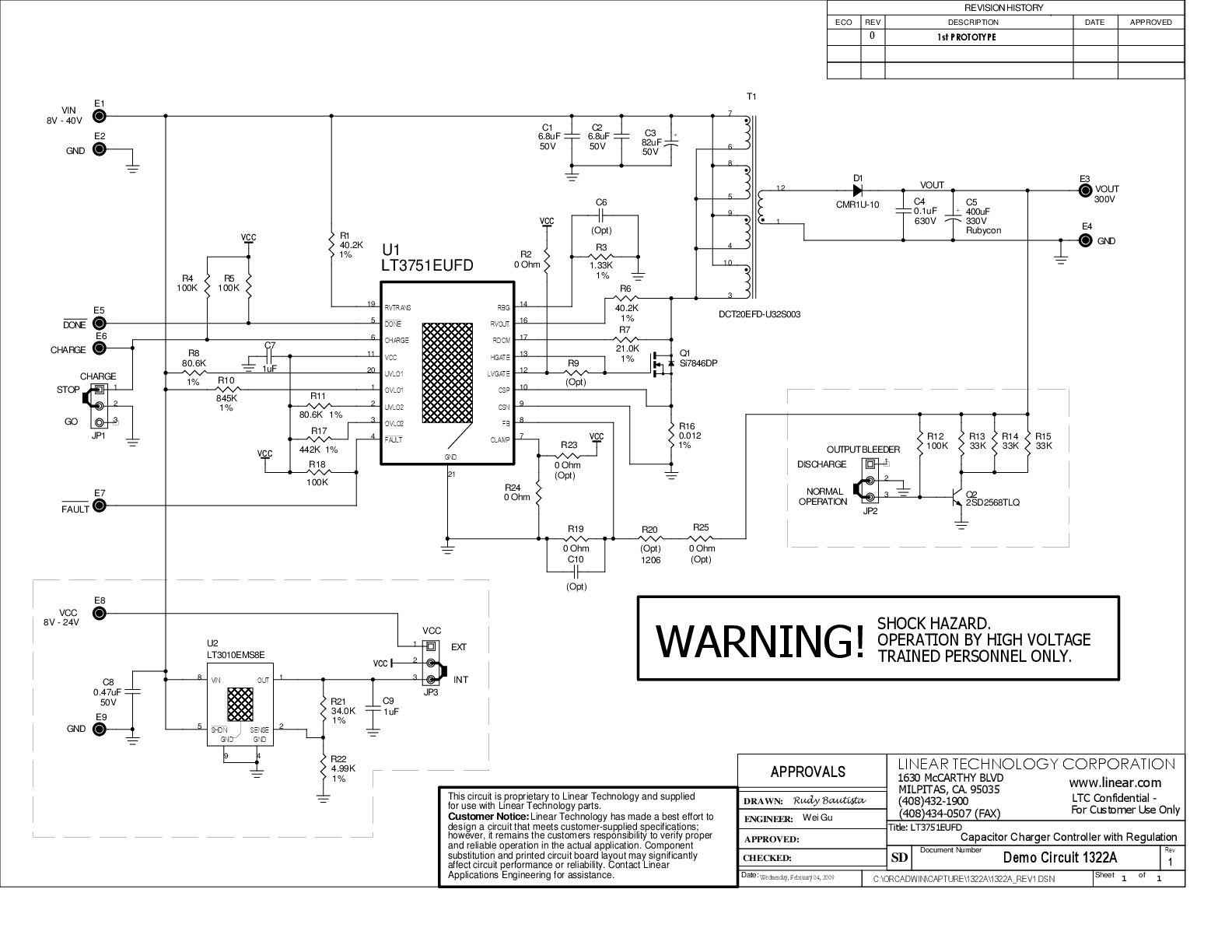

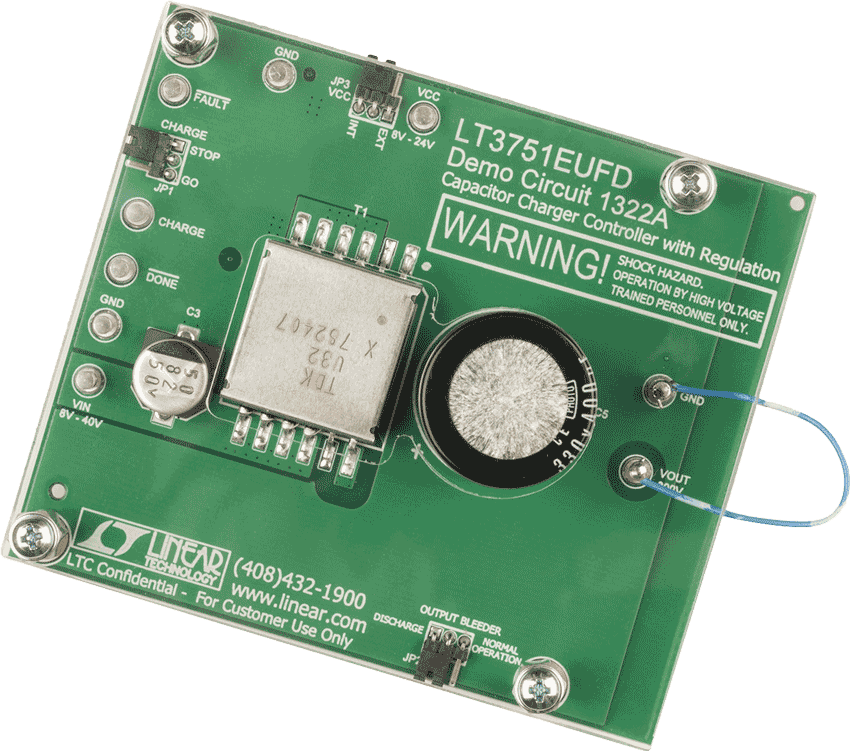

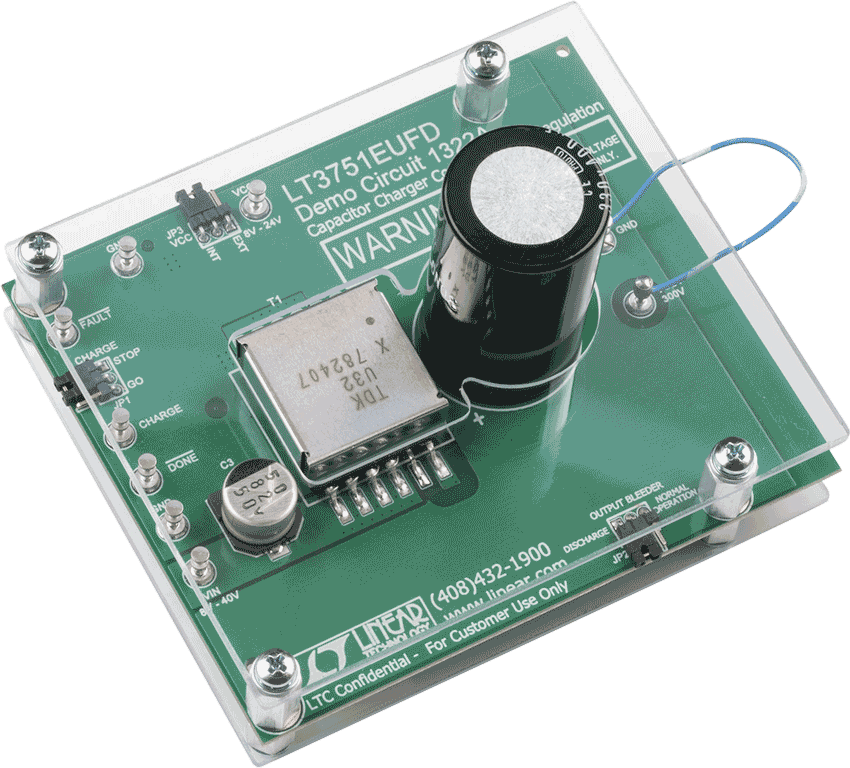

DC1322A

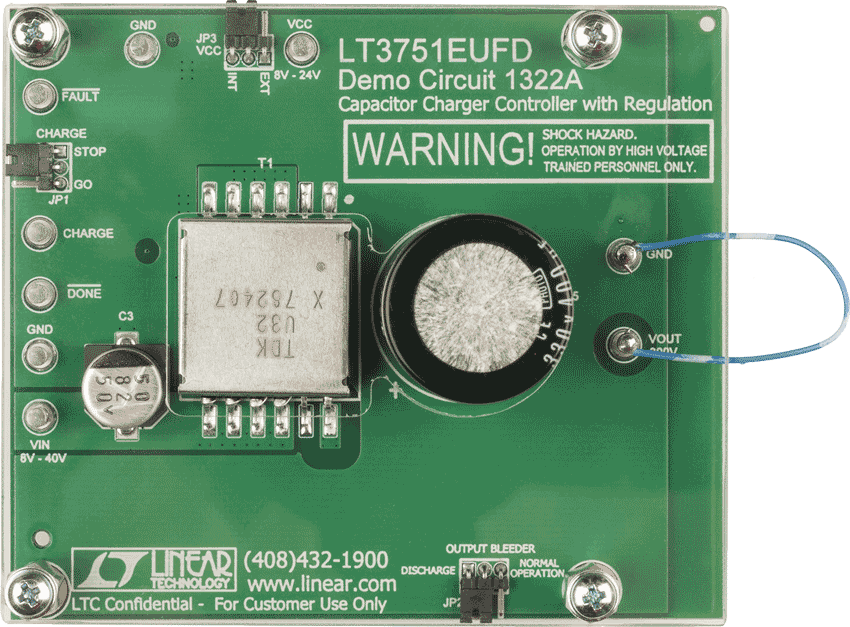

LT3751EUFD Demo Board | 8V VIN 40V; VOUT = 300V as a 400uF Capacitor Charger
