製品概要
機能と利点
- 最大40AのLEDを駆動するのに最適
- 最大3000:1のPWM調光
- 20:1のアナログ調光
- 電流レギュレーション精度：±3%
- 電圧レギュレーション精度：±3%
- 独自の反転昇降圧構成により、接地したヒートシンクをRGB LEDに使用可能
- 入力電圧範囲：3.3V～36V
- ピーク電流モードにDC LED電流検出を付加
- 開放LEDおよび短絡LEDの保護およびフォルト通知
- フロート状態のLEDドライバにより、1つの電源ソリューションで多色LEDを駆動することや、1個のLEDを3つの異なる安定化電流で駆動することが可能
- 熱特性の改善された5mm × 6mm QFN 36ピン・パッケージ
製品概要
LT3744は、最大20A（連続）または40A（パルス）のLED負荷を駆動する目的で設計された固定周波数の同期整流式降圧DC/DCコントローラです。ピーク電流モード・コントローラは、VEEからVINまでの広い出力電圧範囲で±3%のLED電流レギュレーションを維持できます。VEEを負電圧に対してフロート状態にすることができるので、簡単なシングル降圧出力段により、1個のリチウムイオン・バッテリで数本の直列LEDを駆動することができます。PWM調光はPWMピンを使用して実現します。安定化LED電流は、CTRLピンでアナログ電圧を使用して設定します。安定化電圧と過電圧保護は、出力とFBピンの間に分圧器を接続して設定します。スイッチング周波数は、RTピンの外付け抵抗により100kHz～1MHzの範囲で設定できます。
その他の機能として、高精度の外部リファレンス電圧、熱的なディレーティング・レギュレーション電流の制御入力、高精度のEN/UVLOピン、オープンドレインの出力フォルト・フラグ、OVLO、周波数同期、およびサーマル・シャットダウンがあります。
アプリケーション
- DLPプロジェクタ用のLEDドライバ
- ヘッドアップ表示装置
- 大出力LED
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (2)
参考資料
-
R580 Reliability Data4/17/2019
-

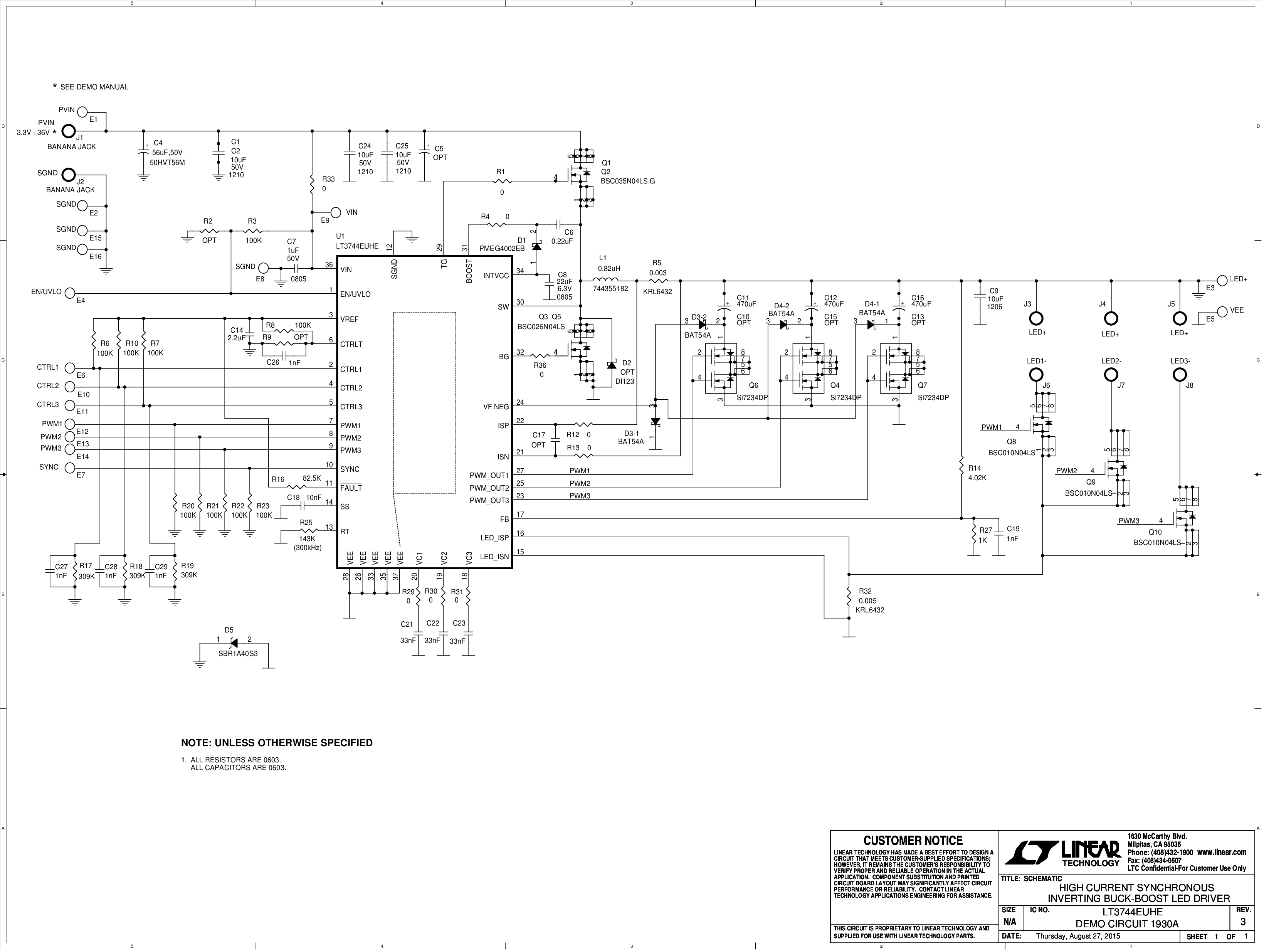

DC1930A - Demo Manual12/4/2015
-

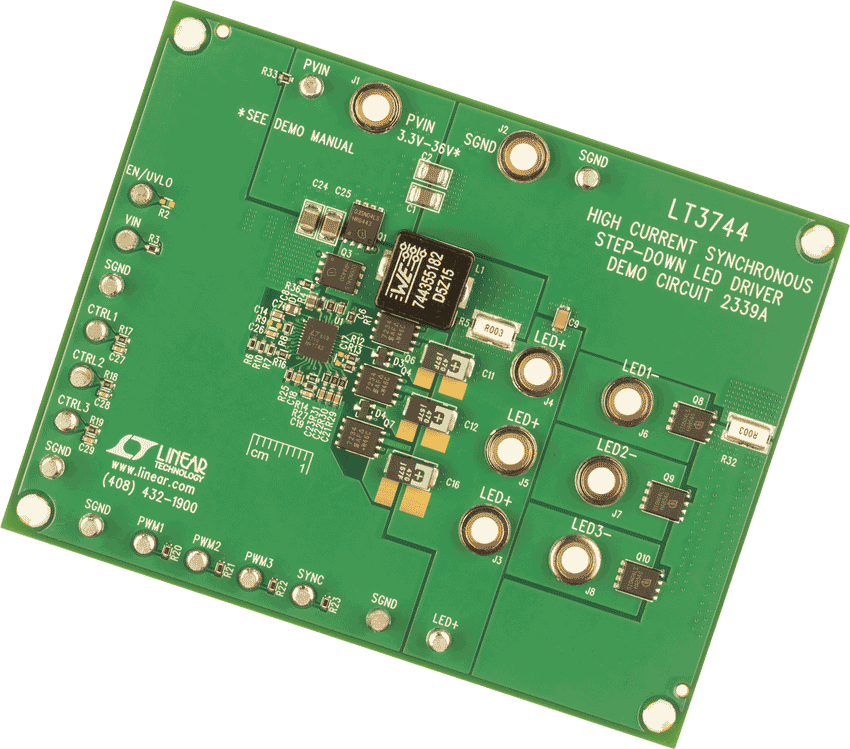

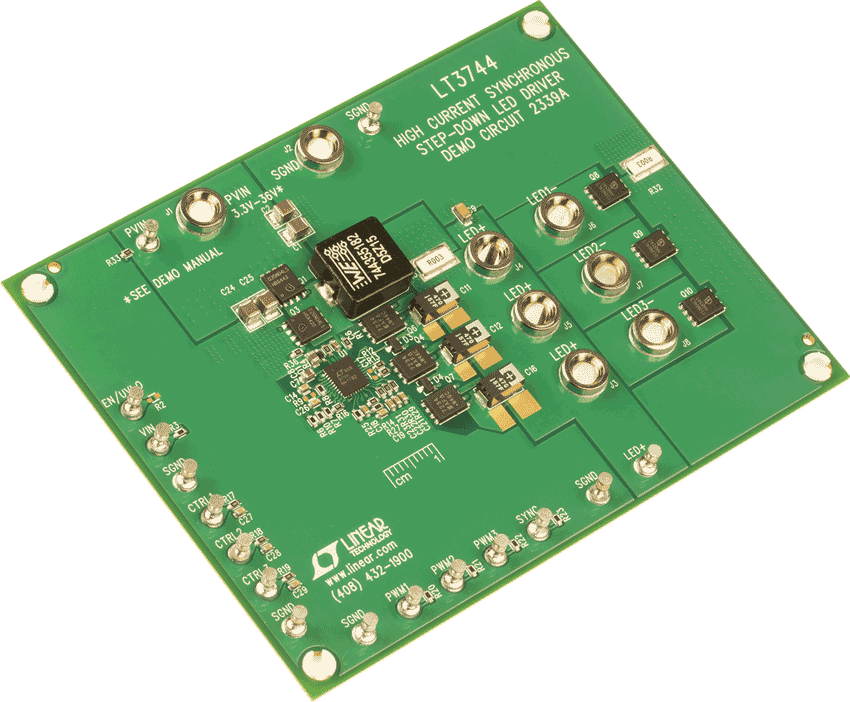

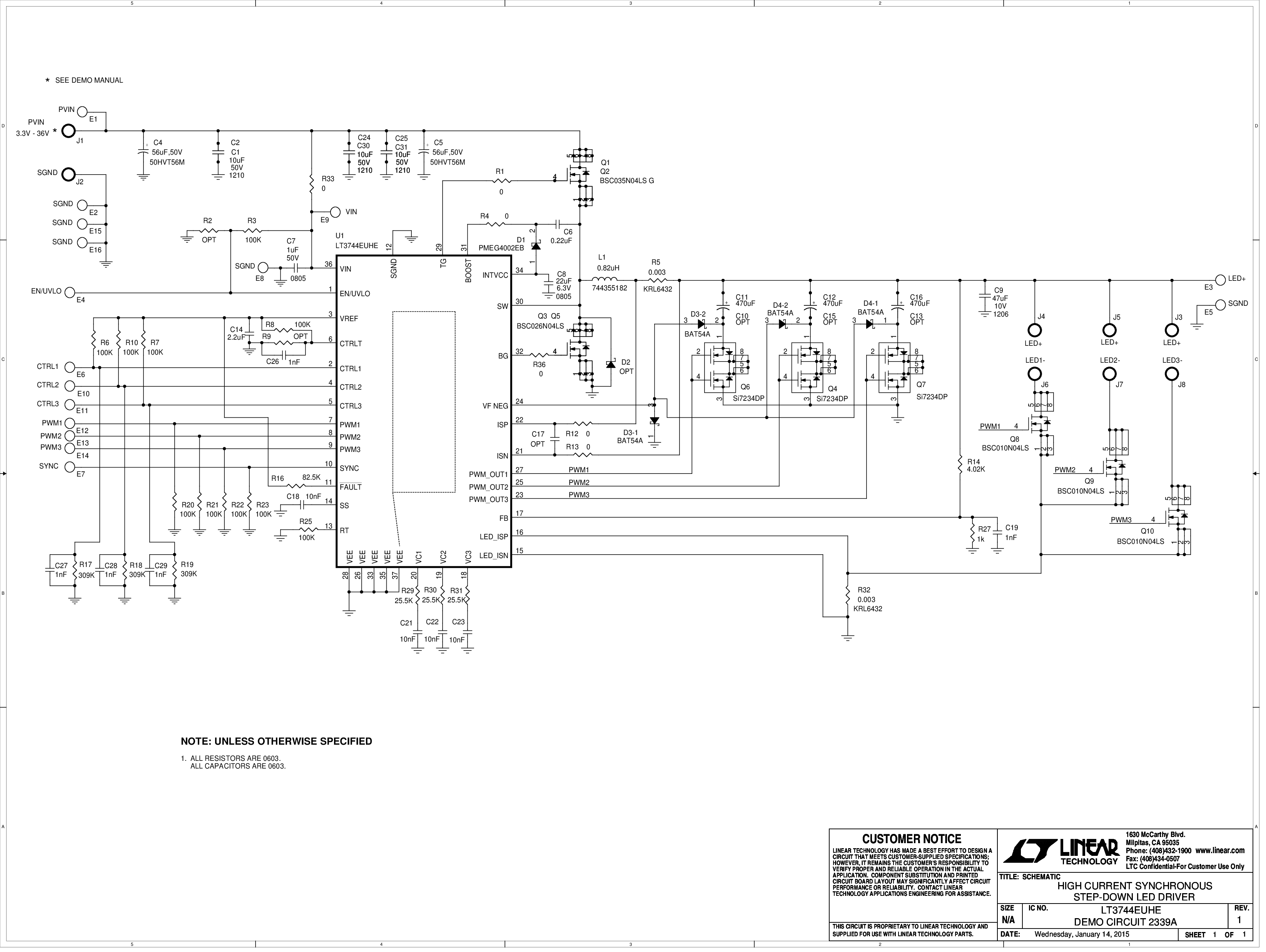

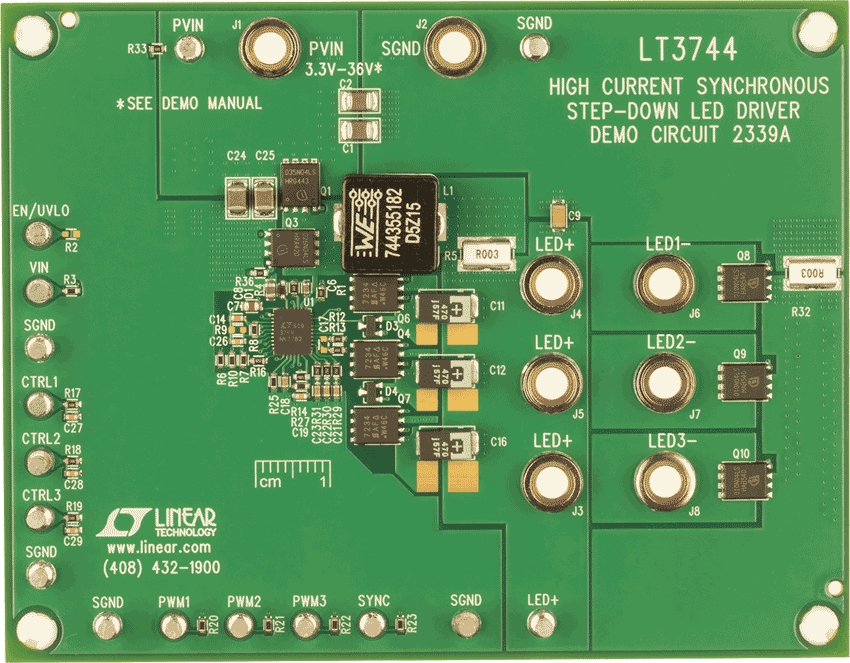

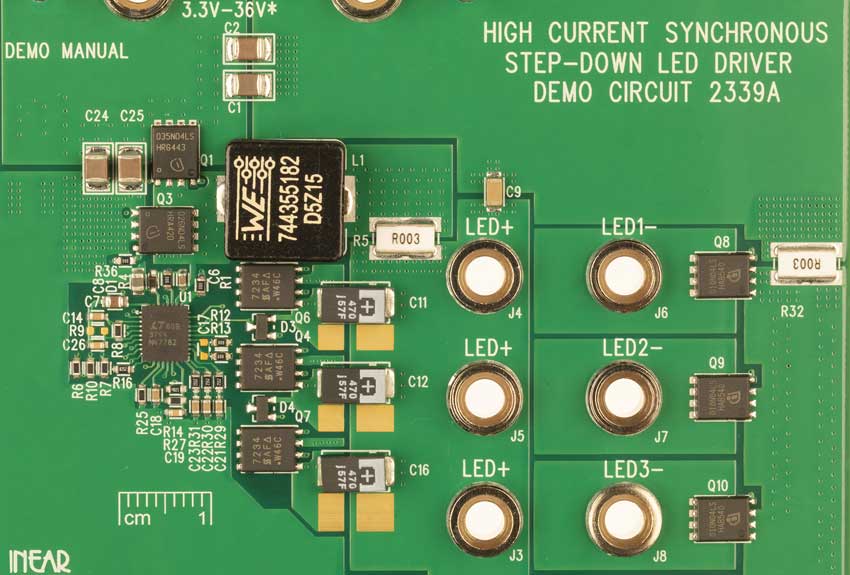

DC2339A - Demo Manual3/10/2015
-
20A LED Driver with Accurate ±3% Full Scale Current Sensing Adapts to Multitude of Applications5/1/2016 LT Journal
-
Can’t Find the Right Synchronous Boost LED Driver? Use a Synchronous Buck Converter Instead: Boost Mode Topology Drives 25V, 3A LEDs from 12V4/1/2015 LT Journal
-
Boost-Buck LED Driver Topology for Automotive LEDs Operates with Low Input and Output Ripple4/1/2015 LT Journal
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LT3744
おすすめ製品
LT3744 コンパニオン製品
推奨 関連製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LT3744EUHE#PBF | 材料宣誓書（MD） | 信頼性データ | 36-Lead QFN (5mm x 6mm x 0.75mm w/ EP) | |
| LT3744EUHE#TRPBF | 材料宣誓書（MD） | 信頼性データ | 36-Lead QFN (5mm x 6mm x 0.75mm w/ EP) | |
| LT3744IUHE#PBF | 材料宣誓書（MD） | 信頼性データ | 36-Lead QFN (5mm x 6mm x 0.75mm w/ EP) | |
| LT3744IUHE#TRPBF | 材料宣誓書（MD） | 信頼性データ | 36-Lead QFN (5mm x 6mm x 0.75mm w/ EP) | |
| ウェハ・ファブリケーション・データ | R580 Reliability Data |
