LT3743

スリーステート制御付き高電流同期整流式降圧LEDドライバ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$5.72
機能
  • PWM 調光により、最大3000:1 の調光比を実現
  • CTRL_SEL調光により、各電流レベル間で最大 3000:1の調光比を実現
  • スリーステート電流制御によるカラーミキシング
  • 電流レギュレーション精度:±6%
  • 入力電圧範囲:6V~36V
  • 平均電流モード制御

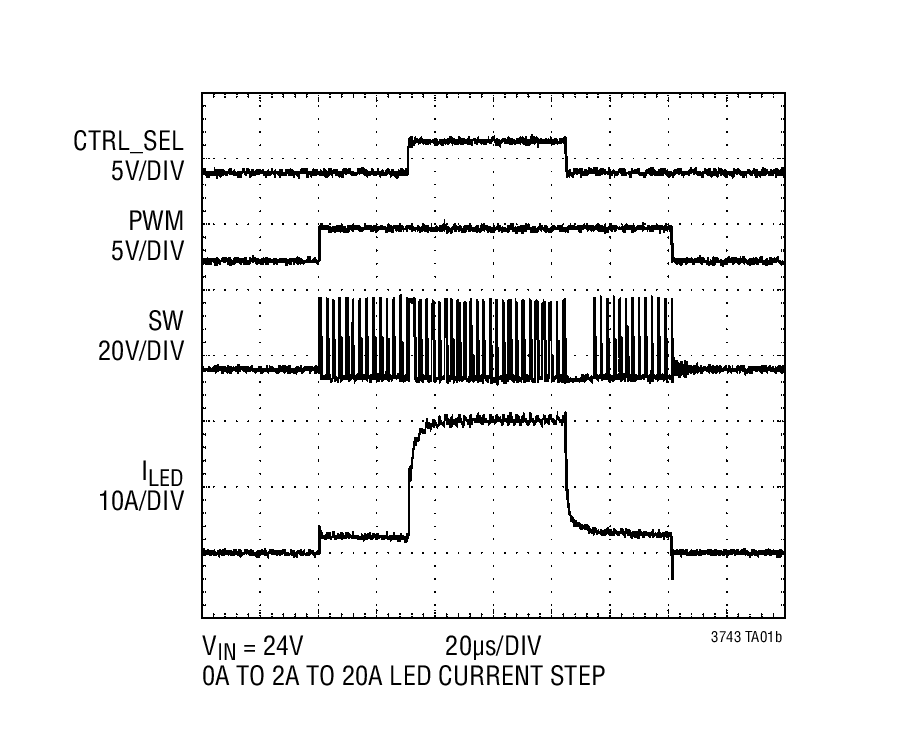

  • 異なる電流レギュレーション状態間の最大回復時間:2μs
  • シャットダウン電流:<1μA
  • 出力電圧レギュレーションとオープンLED 保護

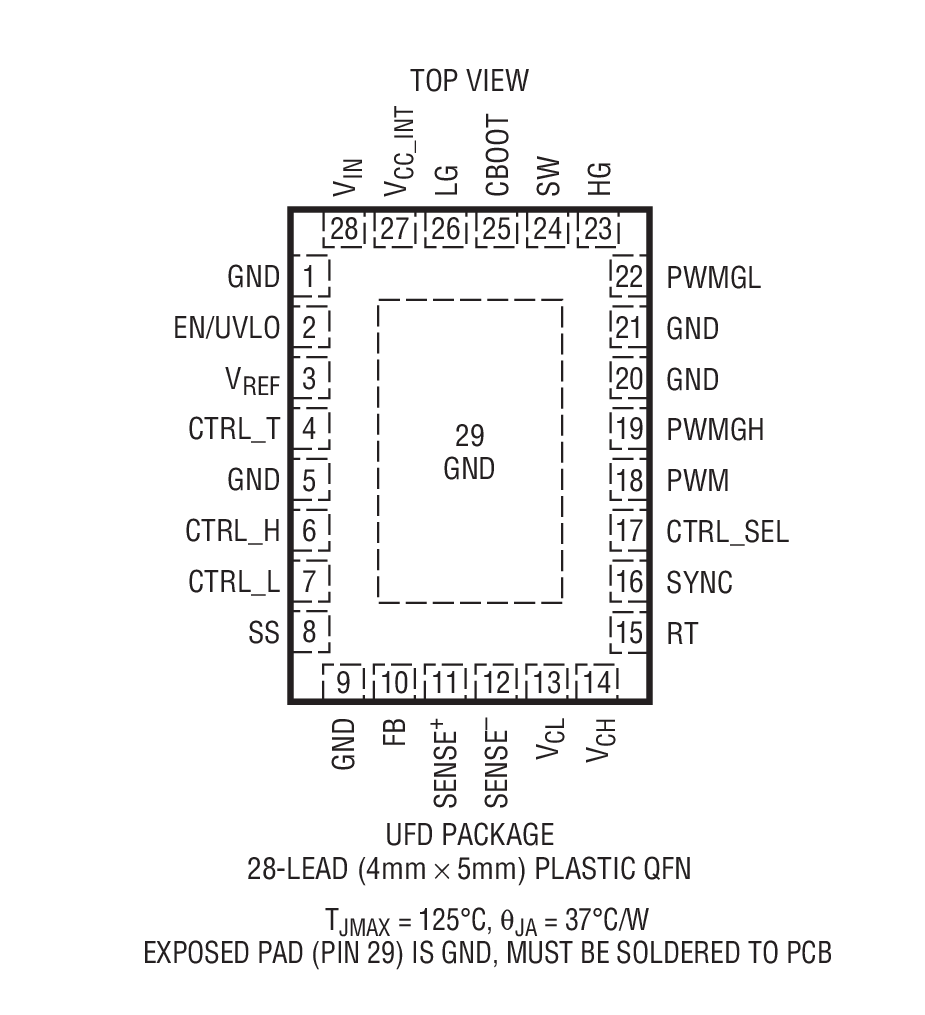

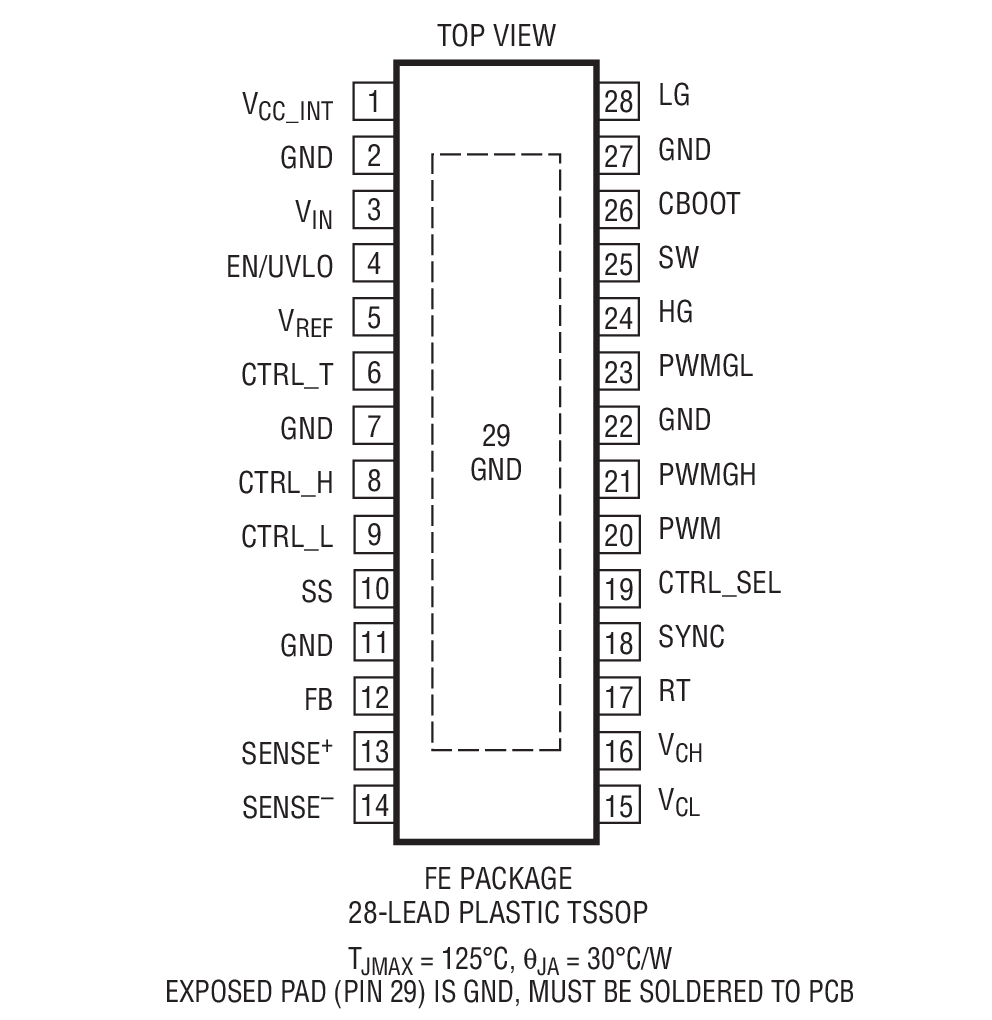

  • 熱特性が改善された4mm × 5mm QFNパッケージと28ピンFE パッケージ
製品概要
show more Icon

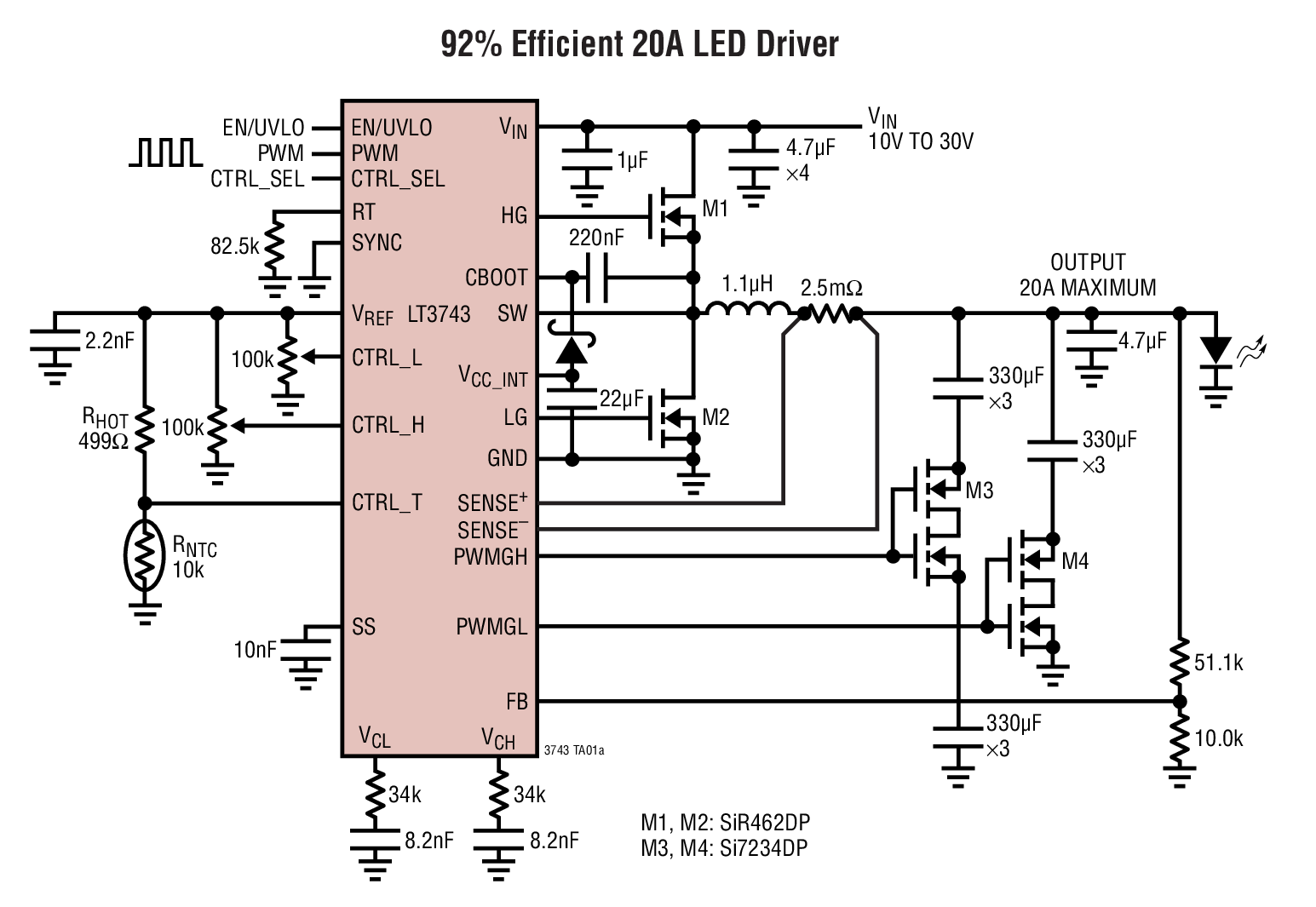

LT3743は、高電流LEDをドライブするために設計された固定周波数同期整流式降圧DC/DCコントローラです。平均電流モード・コントローラにより、0V~(VIN - 2V)の広い出力電圧範囲でインダクタ電流のレギュレーションを維持します。LED調光は、CTRL_L、CTRL_HおよびCTRL_Tピンでのアナログ調光とPWMおよびCTRL_SELピンでのPWM調光によって実現されます。外部で切り替えられる負荷コンデンサを使用することにより、LT3743 は安定化LED電流レベルを数μs以内で変更できるので、2つの電流レベル間で高精度で高速なPWM調光を行うことできます。スイッチング周波数は、RTピンの外付け抵抗を介して200kHz~1MHzの範囲で設定できます。

この他に、LT3743 は電圧レギュレーションや、出力からFBピンに接続された分圧器で設定される過電圧保護などを特長としています。過電流保護はCTRL_Hピンで設定されます。


アプリケーション

  • DLP プロジェクタ
  • 高電力建築照明
  • レーザー・ダイオード

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$5.72

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT3743EFE#PBF
  • HTML
  • HTML
LT3743EFE#TRPBF
  • HTML
  • HTML
LT3743EUFD#PBF
  • HTML
  • HTML
LT3743EUFD#TRPBF
  • HTML
  • HTML
LT3743IFE#PBF
  • HTML
  • HTML
LT3743IFE#TRPBF
  • HTML
  • HTML
LT3743IUFD#PBF
  • HTML
  • HTML
LT3743IUFD#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT3743EFE#PBF

製造中

LT3743EFE#TRPBF

製造中

LT3743IFE#PBF

製造中

LT3743IFE#TRPBF

製造中

1 20, 2022

- 21_0269

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LT3743EUFD#PBF

製造中

LT3743EUFD#TRPBF

製造中

LT3743IUFD#PBF

製造中

LT3743IUFD#TRPBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT3743EFE#PBF

製造中

LT3743EFE#TRPBF

製造中

LT3743IFE#PBF

製造中

LT3743IFE#TRPBF

製造中

1 20, 2022

- 21_0269

arrow down

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LT3743EUFD#PBF

製造中

LT3743EUFD#TRPBF

製造中

LT3743IUFD#PBF

製造中

LT3743IUFD#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

DC1470A

LT3743EUF Demo Board | High Current Step-Down LED Driver Controller, 6.5V ≤ VIN ≤ 24V, VLED = 6V @ 20A

zoom

DC1470A

LT3743EUF Demo Board | High Current Step-Down LED Driver Controller, 6.5V ≤ VIN ≤ 24V, VLED = 6V @ 20A

LT3743EUF Demo Board | High Current Step-Down LED Driver Controller, 6.5V ≤ VIN ≤ 24V, VLED = 6V @ 20A

製品の詳細

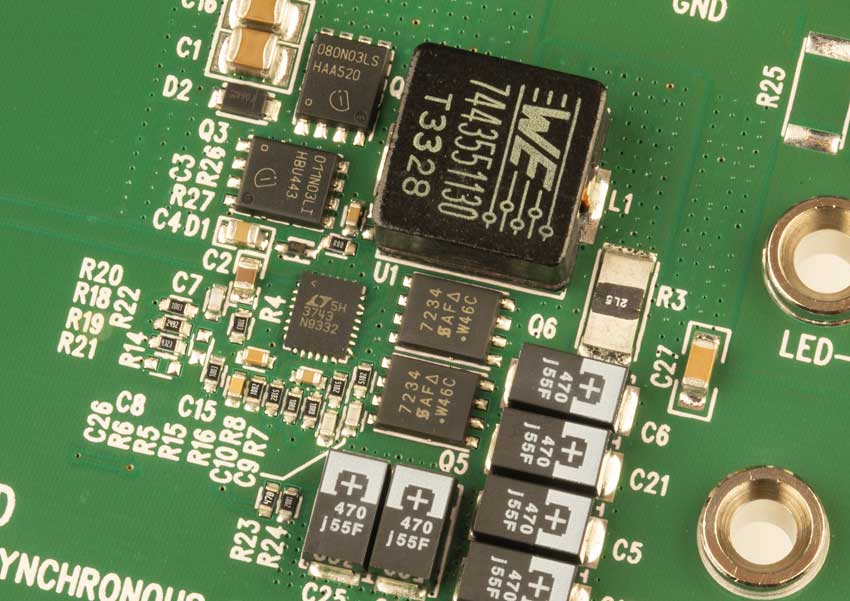

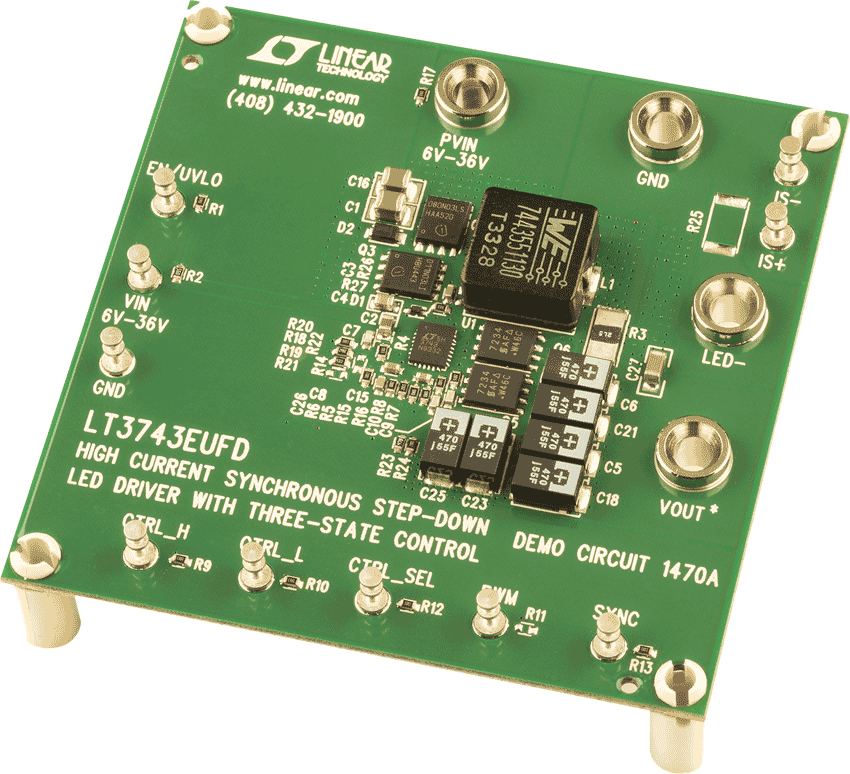

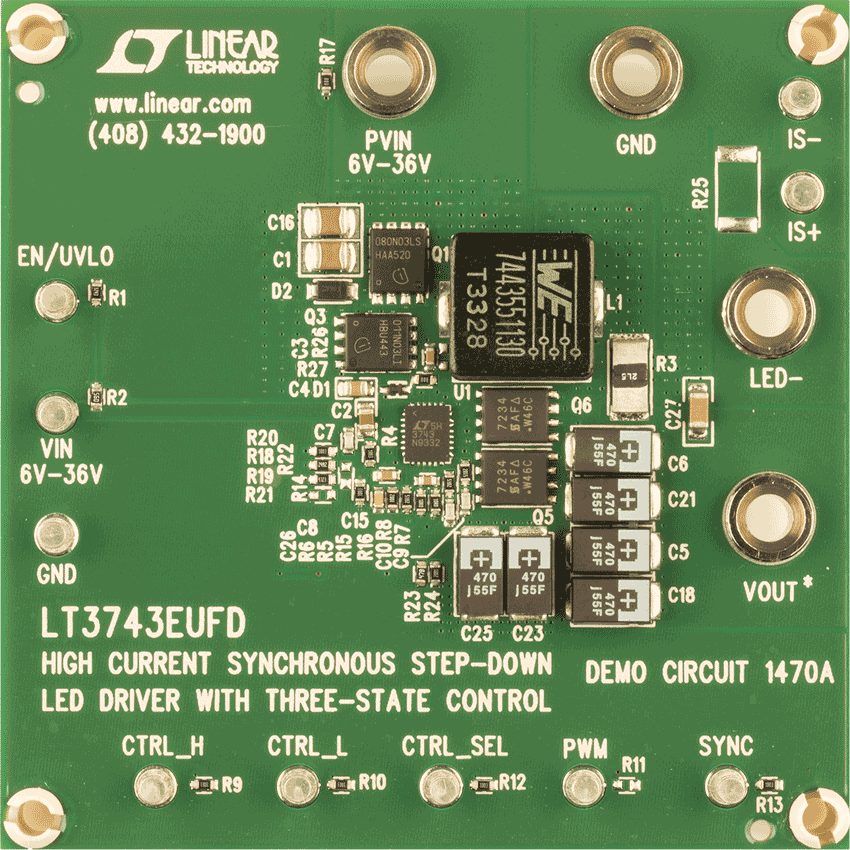

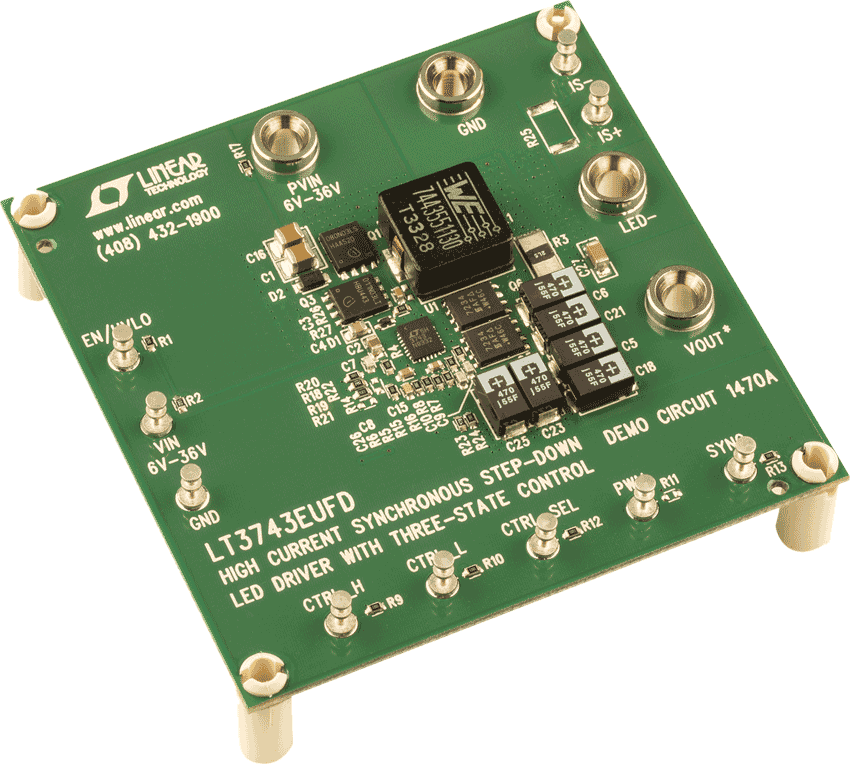

Demonstration circuit 1470 is a High Current Synchronous Step-Down LED Driver with Three-State Control featuring the LT3743EUFD. The demo board is optimized for 20A output from a 12V input. Being an LED driver, the output current is regulated until the output voltage reaches a programmed voltage limit. The voltage limit on this demo board is set to around 6V by resistors R5 and R6. The 6V is chosen because of the 6.3V voltage rating of the output capacitors.
