特長
- 広い入力電圧範囲：2.2V～22V
- 内蔵の昇圧コンバータが6Vのゲート･ドライブを供給するので、最小2.2Vの入力電圧が可能
- センス抵抗不要
- デュアルNチャネルMOSFET同期ドライブ
- 谷電流モード制御
- 高い降圧比に最適化
- パワーグッド出力電圧モニタ
- 0.8Vのリファレンス
- ピンで選択可能な3 つの電流制限レベル
- 固定スイッチング周波数：300kHz
- プログラム可能なソフトスタート
- 出力電圧トラッキング
- 16ピン5mm×3mm DFNパッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
LT3740はNチャネル･パワーMOSFET段をドライブする同期整流式降圧スイッチング･レギュレータ･コントローラです。このコントローラは谷電流モード･アーキテクチャを採用し、センス抵抗なしで非常に低いデューティサイクルと優れた過渡応答を実現します。
LT3740は昇圧コンバータを内蔵し、ドライブ用の入力電圧よりも7.8V高いバイアスを提供することができます。このため、2.2Vの低入力電圧で動作可能です。
XREFピンは外部リファレンス入力です。このピンにより、ユーザが0.8Vの内部帰還リファレンスを低い値で無効にすることができるので、動作時、出力電圧トラッキング時、あるいはソフトスタート時の出力電圧を完全に制御可能です。
LT3740は、RANGEピンをグランドまたは入力電圧に接続するかオープン状態にすることによって選択できる3 つの電流制限レベルを備えています。
アプリケーション
- ノートブックおよびパームトップ･コンピュータ、PDA
- 携帯用計測器
- 配電システム
データシートを表示
2
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT3740
資料
Filters
1つが該当
-
すべて
-
データシート
-
デザイン・ノート
-
ユーザ・ガイド
-
信頼性データ
-
すべて
-
English
-
日本語
-
中国語
データシート
2
デザイン・ノート
4
809.00K
HTML
ユーザ・ガイド
1
310.00K
信頼性データ
1
19.13 K
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 2
信頼性データ 1
ユーザ・ガイド 1
デザイン・ノート 2
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LT3740EDHC#PBF |
16-Lead DFN (5mm x 3mm w/ EP)
|
|
|
| LT3740EDHC#TRPBF |
16-Lead DFN (5mm x 3mm w/ EP)
|
|
- LT3740EDHC#PBF
- ピン／パッケージ図
-
16-Lead DFN (5mm x 3mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3740EDHC#TRPBF
- ピン／パッケージ図
-
16-Lead DFN (5mm x 3mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
ソフトウェアおよび製品のエコシステム
評価用キット 1

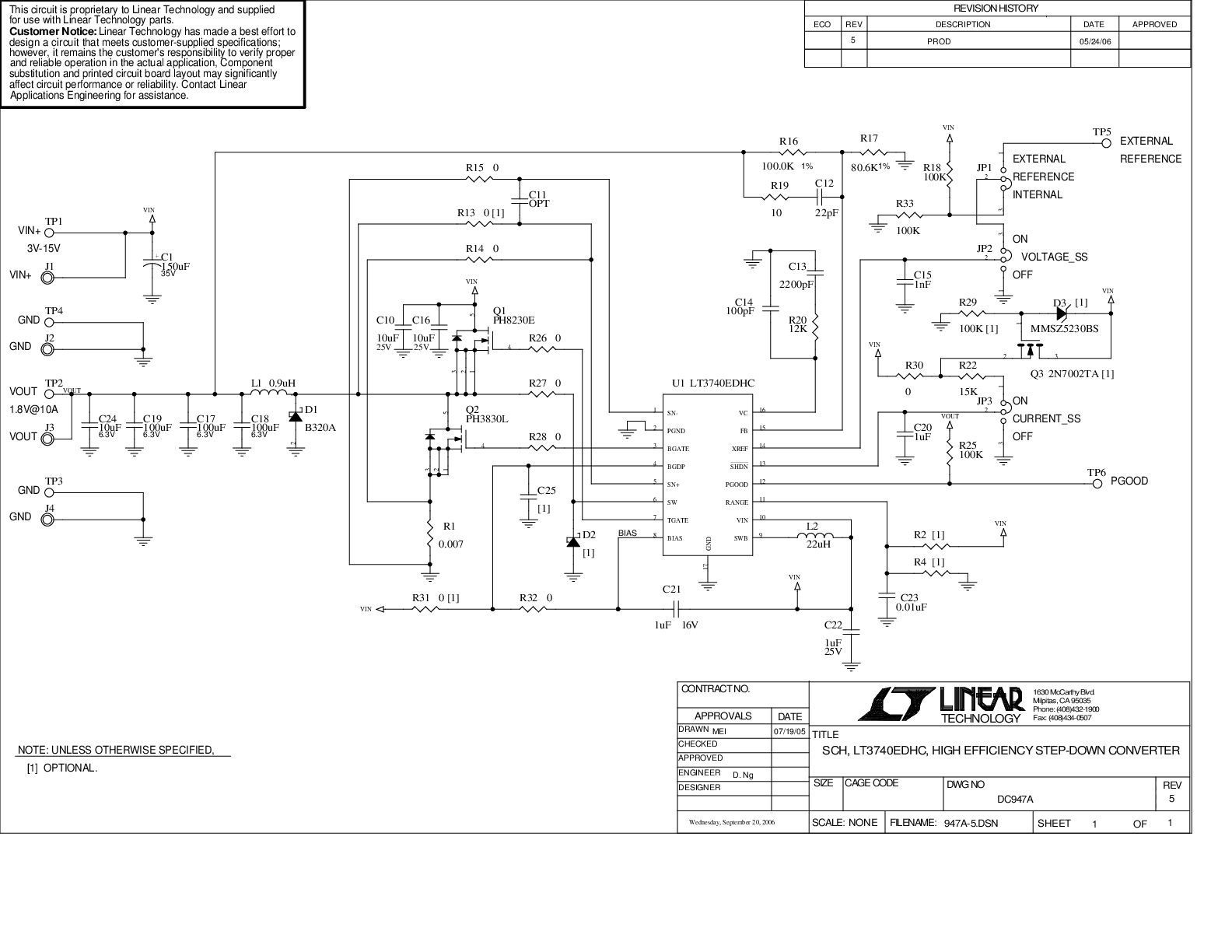

DC947A
LT3740EDHC Demo Board
製品の詳細
DC947A: Demo Board for the LT3740 Wide Operating Range, Valley Mode, No RSENSE Synchronous Step-Down Controller.
資料
評価用キット1
ツールおよびシミュレーション 1
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
Lt Spice
