製品概要
機能と利点
- 広い入力範囲：4V～60V
- 出力電圧：最大36V（降圧）
- Burst Mode®動作：100μA以下の消費電流
- シャットダウン時の消費電流：10μA
- ±1.3%のリファレンス精度
- 200kHzの固定周波数
- NチャネルMOSFETをドライブ
- プログラム可能なソフトスタート
- プログラム可能な低電圧ロックアウト
- ゲートドライブ用の高電圧レギュレータを内蔵
- サーマル･シャットダウン
- デューティサイクルの影響を受けない電流制限

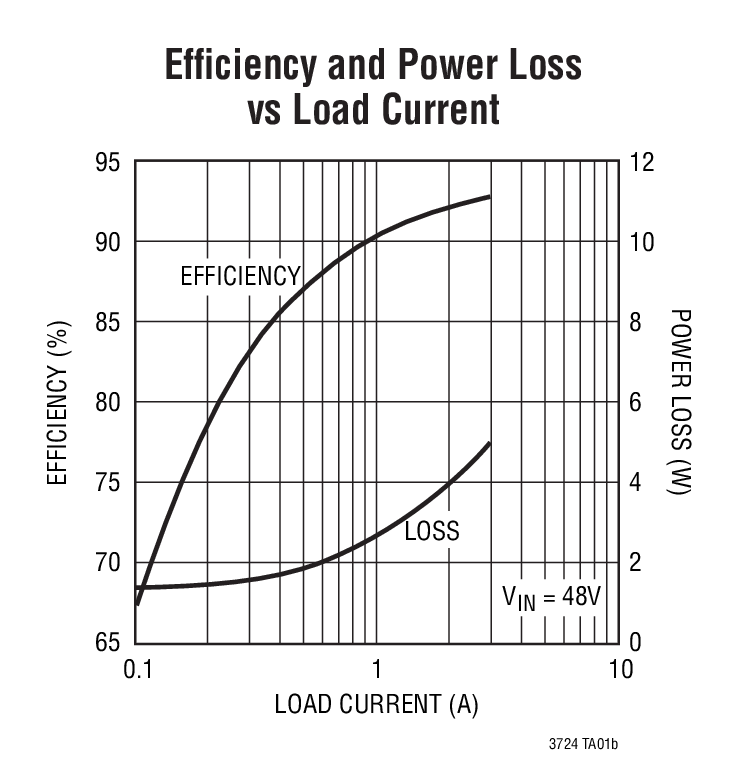

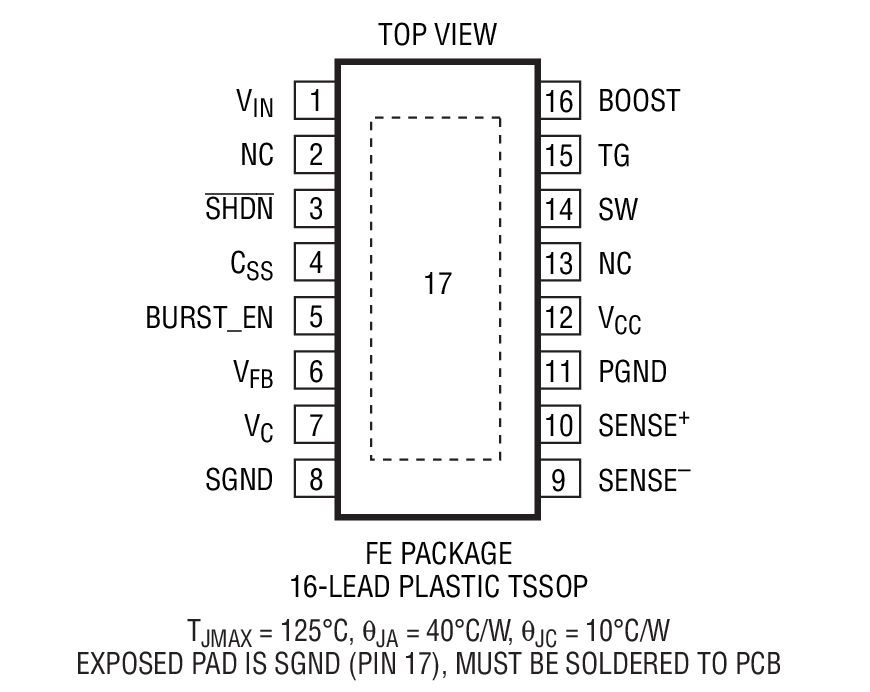

- 熱特性が改善された16ピンTSSOPパッケージ
製品概要
LT3724は、部品数の少ない、中電力、低コスト、高効率の電源に使用されるDC/DCコントローラです。入力電圧範囲が4V～60V（最小起動電圧は7.5V）と広く、降圧、昇圧、反転、SEPIC構成が可能です。
LT3724はBurst Mode動作が可能なので、消費電流を100μA以下に低減し、軽負荷時に高効率を維持します。また、内蔵の高電圧バイアス･レギュレータによってシンプルなバイアスが可能な上、このバイアス･レギュレータを出力からドライブして効率を向上させることができます。
この他に、固定周波数電流モード制御による高速の入力および負荷過渡応答、大型NチャネルMOSFETをドライブ可能なゲートドライバ、高精度の低電圧ロックアウト機能、10μAのシャットダウン電流、短絡保護、起動時に出力電圧のスルーレートを直接制御することで突入電流を制限し、オーバーシュートを最小限に抑え、電源シーケンス制御を容易にするプログラム可能なソフトスタートなどの機能を備えています。
アプリケーション
- 産業用配電
- 12Vおよび42Vの車載機器および重機
- 高電圧シングルボード･システム
- 配電システム
- アビオニクス
- テレコム電源
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
R388 Reliability Data3/26/2018
-

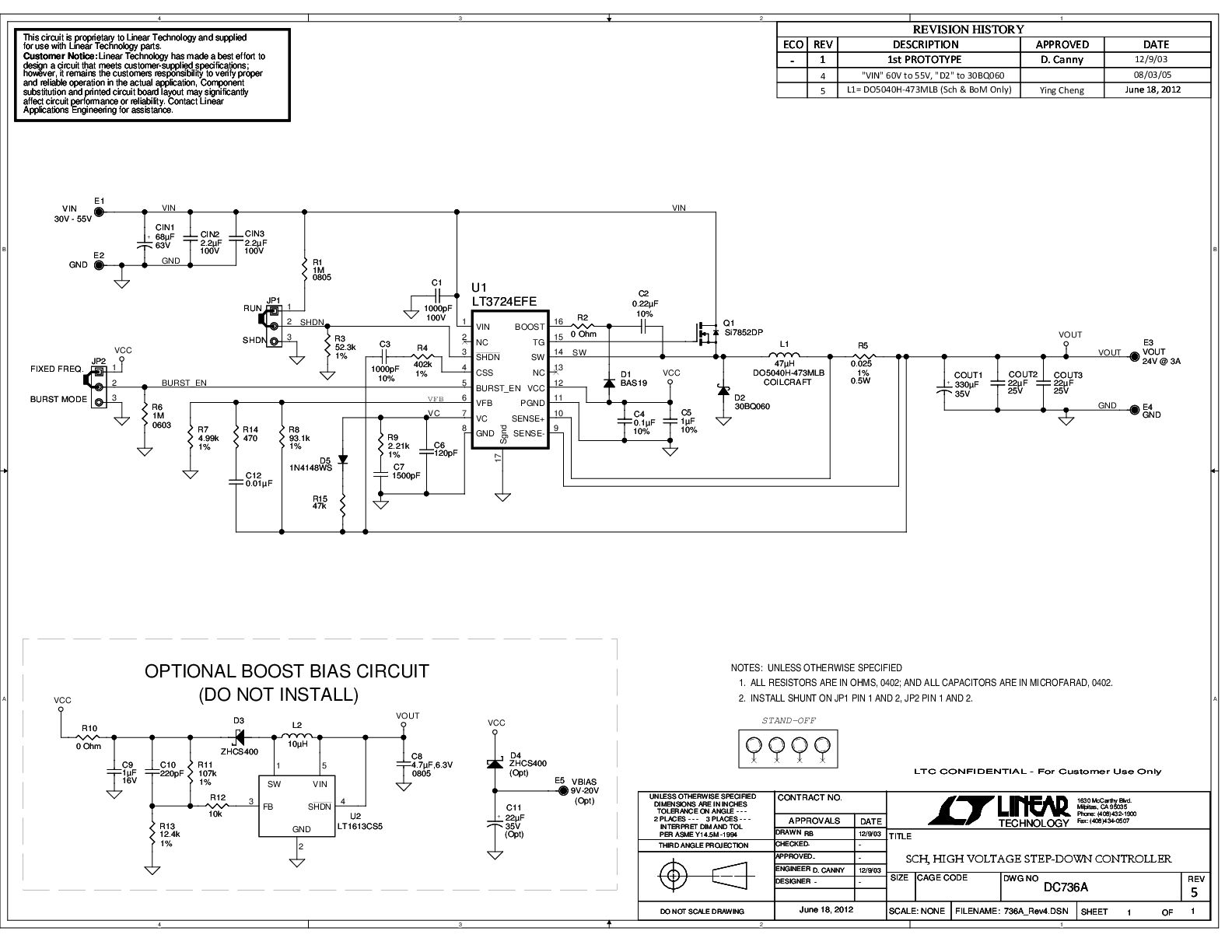

DC736A - Demo Manual10/3/2012
-
Versatile Controller Simplifies High Voltage DC/DC Converter Designs9/1/2005 LT Journal
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LT3724
おすすめ製品
LT3724 コンパニオン製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LT3724EFE#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead TSSOP w/ EP | |
| LT3724EFE#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead TSSOP w/ EP | |
| LT3724IFE#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead TSSOP w/ EP | |
| LT3724IFE#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead TSSOP w/ EP | |
| LT3724MPFE#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead TSSOP w/ EP | |
| LT3724MPFE#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead TSSOP w/ EP | |
| ウェハ・ファブリケーション・データ | R388 Reliability Data |
