特長
- 広い入力範囲:
- 動作電圧範囲:3.9V~36V
- 過電圧ロックアウトが、最大60Vの過渡電圧から回路を保護
- 4Aの最大出力電流
- 30mΩ Nチャンネル同期スイッチ内蔵
- 低リップル(<15mVP-P)バースト・モード®動作:IQ = 70µA(12VINで3.3VOUTの場合)
- プログラマブル入力低電圧ロックアウト
- 0.8Vのフィードバック・リファレンス電圧
- 出力電圧:0.8V~20V
- プログラマブルで同期可能な発振器(170kHz~1.5MHz)
- ソフト・スタートおよび出力電圧トラッキング
- 短絡に対する優れた耐性
- パワーグッド・フラグ
- 小型の熱強化型(4mm × 6mm)QFNパッケージ
LT®3690は、最大36Vの入力電圧を受け付ける、可変周波数モノリシック降圧スイッチング・レギュレータです。高効率の90mΩスイッチが、昇圧ダイオード、必要な発振器、制御装置、ロジック回路と共にデバイスに搭載されています。30mΩの内蔵同期型パワー・スイッチによって効率が高まるため、外付けショットキー・キャッチ・ダイオードは不要です。電流モード・トポロジを使用して、高速過渡応答と良好なループ安定性を実現しています。シャットダウンを行うと、入力電源電流が1µA未満に低下します。低リップル・バースト・モードでは、通常のアプリケーションにおいて出力リップルを15mV未満に維持したまま、低い出力電流で高い効率を維持します。
LT3690は、動作の安定性に優れ、設定も簡単です。UVLOピンの抵抗分圧器を使用することにより、プログラマブルな低電圧ロックアウトを実現できます。VOUTが、プログラムされた出力電圧の90%に達すると、パワーグッド・フラグが信号を送ります。保護回路は、パワー・スイッチの電流を検出して、LT3690を短絡状態から保護します。追加の保護機能として、周波数フォールドバックとサーマル・シャットダウンが内蔵されています。LT3690には、熱抵抗を低くするためのエクスポーズド・パッドが付いた4mm × 6mmのQFNパッケージが用意されています。
アプリケーション
- オートモーティブ・システム
- 工業用電源
- 分散型電源レギュレーション
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT3690
資料
Filters
1つが該当
データシート
2
ユーザ・ガイド
1
204.00K
信頼性データ
1
20.92 K
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
製品選択ガイド 1
プレス・リリース 1
ビデオ
1
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
LT3690EUFE#PBF | 26-Lead QFN (6mm x 4mm x 0.75mm w/ EP) |
|
|
LT3690EUFE#TRPBF | 26-Lead QFN (6mm x 4mm x 0.75mm w/ EP) |
|
|
LT3690HUFE#PBF | 26-Lead QFN (6mm x 4mm x 0.75mm w/ EP) |
|
|
LT3690HUFE#TRPBF | 26-Lead QFN (6mm x 4mm x 0.75mm w/ EP) |
|
|
LT3690IUFE#PBF | 26-Lead QFN (6mm x 4mm x 0.75mm w/ EP) |
|
|
LT3690IUFE#TRPBF | 26-Lead QFN (6mm x 4mm x 0.75mm w/ EP) |
|
|
LT3690MPUFE#PBF | 26-Lead QFN (6mm x 4mm x 0.75mm w/ EP) |
|
|
LT3690MPUFE#TRPBF | 26-Lead QFN (6mm x 4mm x 0.75mm w/ EP) |
|
- LT3690EUFE#PBF
- ピン/パッケージ図
- 26-Lead QFN (6mm x 4mm x 0.75mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3690EUFE#TRPBF
- ピン/パッケージ図
- 26-Lead QFN (6mm x 4mm x 0.75mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3690HUFE#PBF
- ピン/パッケージ図
- 26-Lead QFN (6mm x 4mm x 0.75mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3690HUFE#TRPBF
- ピン/パッケージ図
- 26-Lead QFN (6mm x 4mm x 0.75mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3690IUFE#PBF
- ピン/パッケージ図
- 26-Lead QFN (6mm x 4mm x 0.75mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3690IUFE#TRPBF
- ピン/パッケージ図
- 26-Lead QFN (6mm x 4mm x 0.75mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3690MPUFE#PBF
- ピン/パッケージ図
- 26-Lead QFN (6mm x 4mm x 0.75mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3690MPUFE#TRPBF
- ピン/パッケージ図
- 26-Lead QFN (6mm x 4mm x 0.75mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
ソフトウェアおよび製品のエコシステム
製品モデル | 製品ライフサイクル | 詳細 | ||
---|---|---|---|---|
PowerPath、理想ダイオード(Ideal Diodes)、負荷スイッチ1 |
||||
新規設計に推奨 |
逆入力保護機能を備えた理想ダイオード・コントローラ |
|||
デジタル・パワー・システム・マネージメント(PSM)1 |
||||
新規設計に推奨 |
正確な出力電流測定を特長とする4チャネルPMBusパワーシステム・マネージャ |
|||
デュアル電源モニタ1 |
||||
新規設計に推奨 |
36Vナノ電流2入力電圧モニタ |
|||
高電圧ホットスワップ・コントローラ1 |
||||
新規設計に推奨 |
理想ダイオードを備えたサージ・ストッパー |
評価用キット 1
DC1520A
LT3690EUFE Demo Board | 4.5V ≤ VIN ≤ 36V, VOUT = 3.3V @ 4A, FSW = 450kHz
製品の詳細

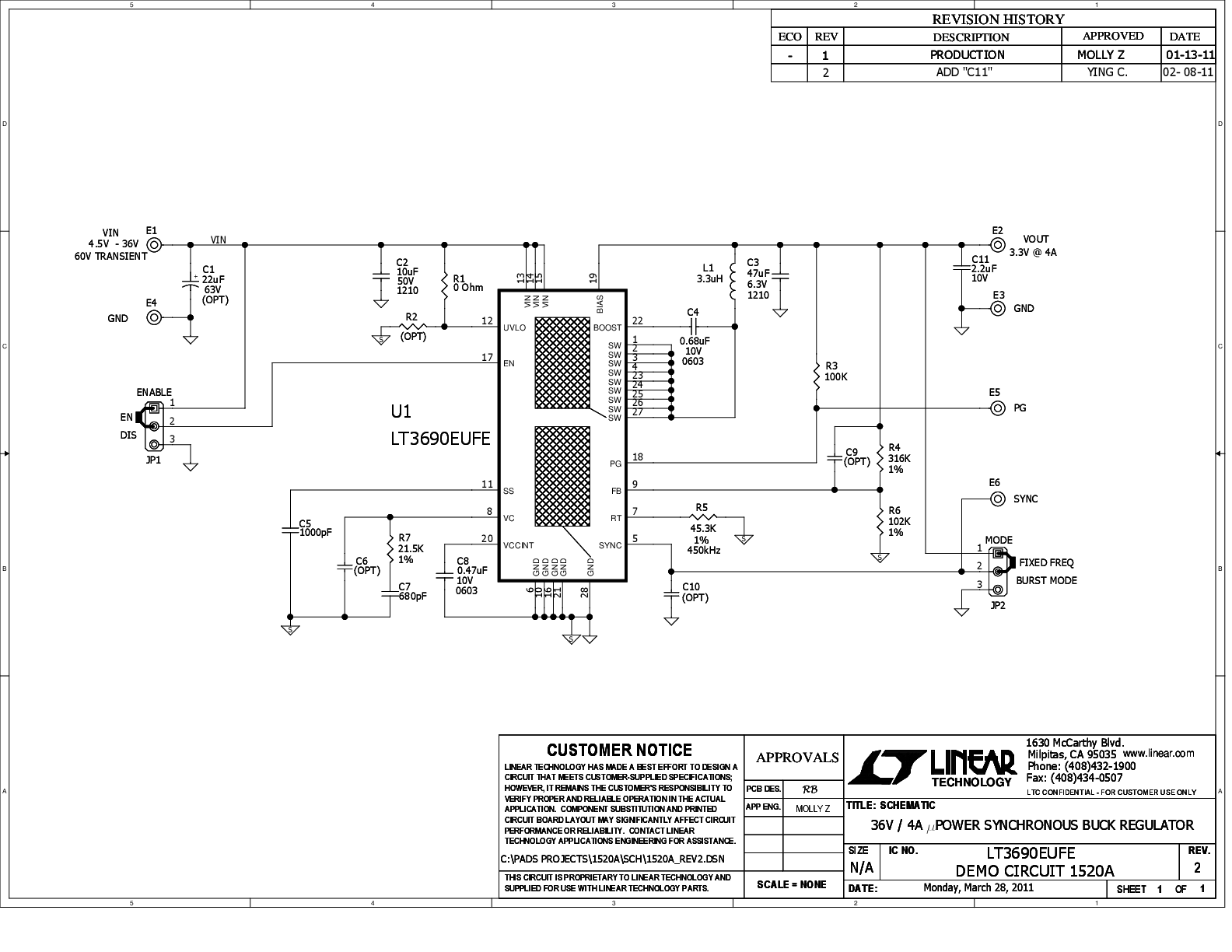

Demonstration circuit 1520A is a 36V, 4A synchronous Buck Regulator with 70μA Quiescent Current featuring the LT3690. The demo board is designed for 3.3V output from a 4.5V to 36V input with transient up to 60V. The wide input range of the LT3690 allows a variety of input sources, such as automotive batteries and industrial supplies. The switching frequency can be programmed either via oscillator resistor or external clock over a 170kHz to 1.5MHz range.
