製品概要
機能と利点
- 広い入力電圧範囲:
- 3.8V～36Vで動作
- 低リップル(<25mVP-P ) Burst Mode動作:
- 12V入力から3.3Vおよび5Vへ変換時の消費電流：IQ = 115μA
- プログラム可能、無効化可能なウィンドウ・ウォッチドッグ・タイマ
- 個別にプログラム可能な2個のパワーオン・リセット・タイマ
- 同期可能で、調整可能なスイッチング周波数: 350kHz～2.2MHz
- パワースイッチを内蔵した2個の800mA出力スイッチング・レギュレータ
- ヒステリシスを備えた入力低電圧ロックアウトをプログラム可能
- 熱特性が改善された24ピンTSSOPおよび4mm × 4mm QFN パッケージ
製品概要
LT3688は、2個のパワーオン・リセット・タイマと1個のウォッチドッグ・タイマを備えた可変周波数 (350kHz～2.2MHz)デュアル・モノリシック降圧スイッチング・レギュレータです。 このレギュレータは最大36Vの入力で動作します。低リップルのBurst Mode®動作により、標準的なアプリケーションでは出力リップルを25mV未満に抑えながら低出力電流で高効率を維持し、入力の消費電流をわずか115μAに抑えます。EN/UVLOピンが“L”の間、入力の消費電流はシャットダウン回路によって1μA未満に減少します。
リセットとウォッチドッグのタイムアウト時間はどちらも、外付けコンデンサを使用して調整可能です。高精度仕様とグリッチ耐性により、誤ってトリガしない信頼できるリセット動作が可能です。モニタされる出力電圧が設定値を10%下回ると、オープンコレクタのRSTピンがプルダウンします。LT3688のウォッチドッグ・タイマは、ウォッチドッグ・タイマ入力ピンの立ち下がりエッジの間隔が短すぎないか、あるいは長すぎないかをモニタします。
LT3688は24ピンTSSOPおよび4mm × 4mm QFNパッケージで供給されます。どちらのパッケージも露出パッドを備えているので、熱抵抗を低く抑えることができます。
アプリケーション
- 車載電子制御ユニット
- 産業用電源
- 高信頼性マイクロプロセッサ・システム
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

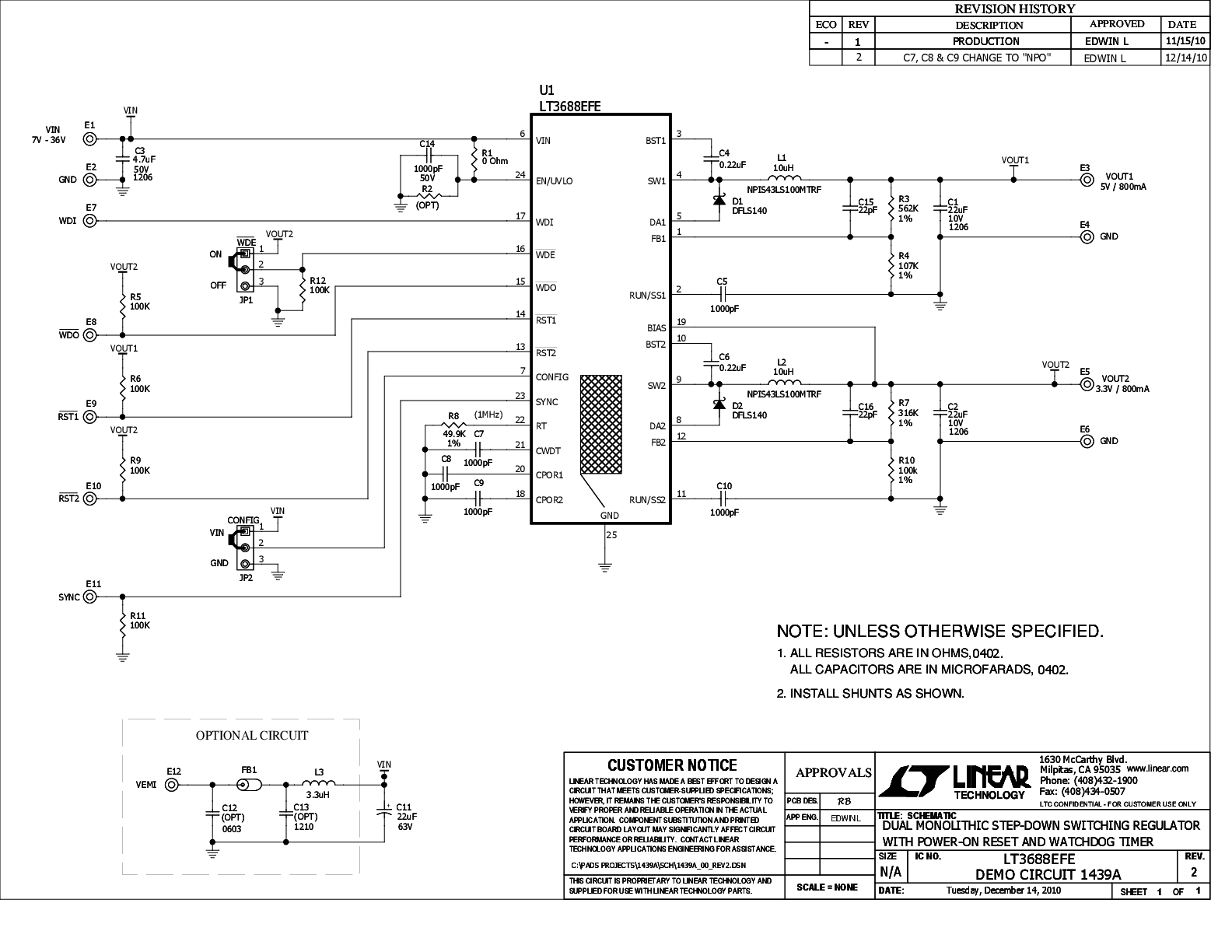

評価キット (1)
参考資料
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LT3688
