LT3686A

3mm×3mm DFNおよびMSEパッケージの37V/1.2A降圧レギュレータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 10
1Ku当たりの価格 最低価格:$3.02
特長
  • 広い入力範囲:
    • 3.6V~37V動作
    • 過電圧ロックアウトにより、60Vまでの過渡電圧に対して回路を保護
  • 短い最小オン時間:
    • 2MHzで16VINを3.3VOUTに変換
  • 出力電流:1.2A
  • 調整可能な周波数:300kHz~2.5MHz
  • 軽負荷での固定スイッチング周波数
  • 外部クロックに同期可能
  • トラッキングとソフトスタート
  • 高精度UVLO
  • 短絡耐性
  • シャットダウン時の消費電流: <1μA
  • 内部補償
  • 熱特性が改善されたeMSOPおよび3mm×3mm DFNパッケージ
製品概要
show more Icon

LT3686Aは、パワースイッチを内蔵した電流モードPWM降圧DC/DCコンバータです。3.6V~37Vという広い入力電圧範囲で動作するので、24V産業用電源や車載バッテリなど様々なソースからの電力を安定化するのに適しています。最大周波数が高いので、小型のインダクタやコンデンサを使用可能で、非常に小さいソリューションを提供します。LT3686Aの動作周波数はAM帯域を超えているので、ラジオ放送受信への干渉がなく、とりわけ車載アプリケーションに最適です。

サイクルごとの電流制限、サーマル・シャットダウン、DA電流検出により、フォールト状態からデバイスを保護します。また、ソフトスタートと周波数フォールドバックにより、起動時の入力電流サージをなくします。内部で制御されるアクティブ負荷電流をBDピンを介して出力に与えるオプションにより、軽負荷時にフルスイッチング周波数で動作できるので、可聴帯域やAM帯域を超える周波数で出力リップルが低く抑えられ、予測可能になります。また、内部補償と内蔵の昇圧ダイオードにより、外付け部品数を削減します。

LT3686と異なり、LT3686Aは外部同期が可能です。

  Overvoltage Protections Features
LT3686 55V -
LT3686A 60V External Synchronization

アプリケーション

  • 車載システム
  • バッテリ駆動機器
  • ACアダプタ・トランスの安定化
  • 分配電源の安定化


質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 10
1Ku当たりの価格 最低価格:$3.02

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT3686AEDD#PBF
  • HTML
  • HTML
LT3686AEDD#TRPBF
  • HTML
  • HTML
LT3686AEMSE#PBF
  • HTML
  • HTML
LT3686AEMSE#TRPBF
  • HTML
  • HTML
LT3686AHMSE#PBF
  • HTML
  • HTML
LT3686AHMSE#TRPBF
  • HTML
  • HTML
LT3686AIDD#PBF
  • HTML
  • HTML
LT3686AIDD#TRPBF
  • HTML
  • HTML
LT3686AIMSE#PBF
  • HTML
  • HTML
LT3686AIMSE#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

10 11, 2022

- 22_0244

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

LT3686AEMSE#PBF

製造中

LT3686AEMSE#TRPBF

製造中

LT3686AHMSE#PBF

製造中

LT3686AHMSE#TRPBF

製造中

LT3686AIMSE#PBF

製造中

LT3686AIMSE#TRPBF

製造中

2 4, 2020

- 20_0129

Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC

LT3686AEMSE#PBF

製造中

LT3686AEMSE#TRPBF

製造中

LT3686AHMSE#PBF

製造中

LT3686AHMSE#TRPBF

製造中

LT3686AIMSE#PBF

製造中

LT3686AIMSE#TRPBF

製造中

4 18, 2022

- 22_0050

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

10 11, 2022

- 22_0244

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

LT3686AEMSE#PBF

製造中

LT3686AEMSE#TRPBF

製造中

LT3686AHMSE#PBF

製造中

LT3686AHMSE#TRPBF

製造中

LT3686AIMSE#PBF

製造中

LT3686AIMSE#TRPBF

製造中

2 4, 2020

- 20_0129

arrow down

Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC

LT3686AEMSE#PBF

製造中

LT3686AEMSE#TRPBF

製造中

LT3686AHMSE#PBF

製造中

LT3686AHMSE#TRPBF

製造中

LT3686AIMSE#PBF

製造中

LT3686AIMSE#TRPBF

製造中

4 18, 2022

- 22_0050

arrow down

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

DC1647A

LT3686AEDD Demo Board | 5V ≤ VIN ≤ 37V (55V Transients), VOUT = 3.3V @ 1.2A, SYNC Pin

zoom

DC1647A

LT3686AEDD Demo Board | 5V ≤ VIN ≤ 37V (55V Transients), VOUT = 3.3V @ 1.2A, SYNC Pin

LT3686AEDD Demo Board | 5V ≤ VIN ≤ 37V (55V Transients), VOUT = 3.3V @ 1.2A, SYNC Pin

製品の詳細

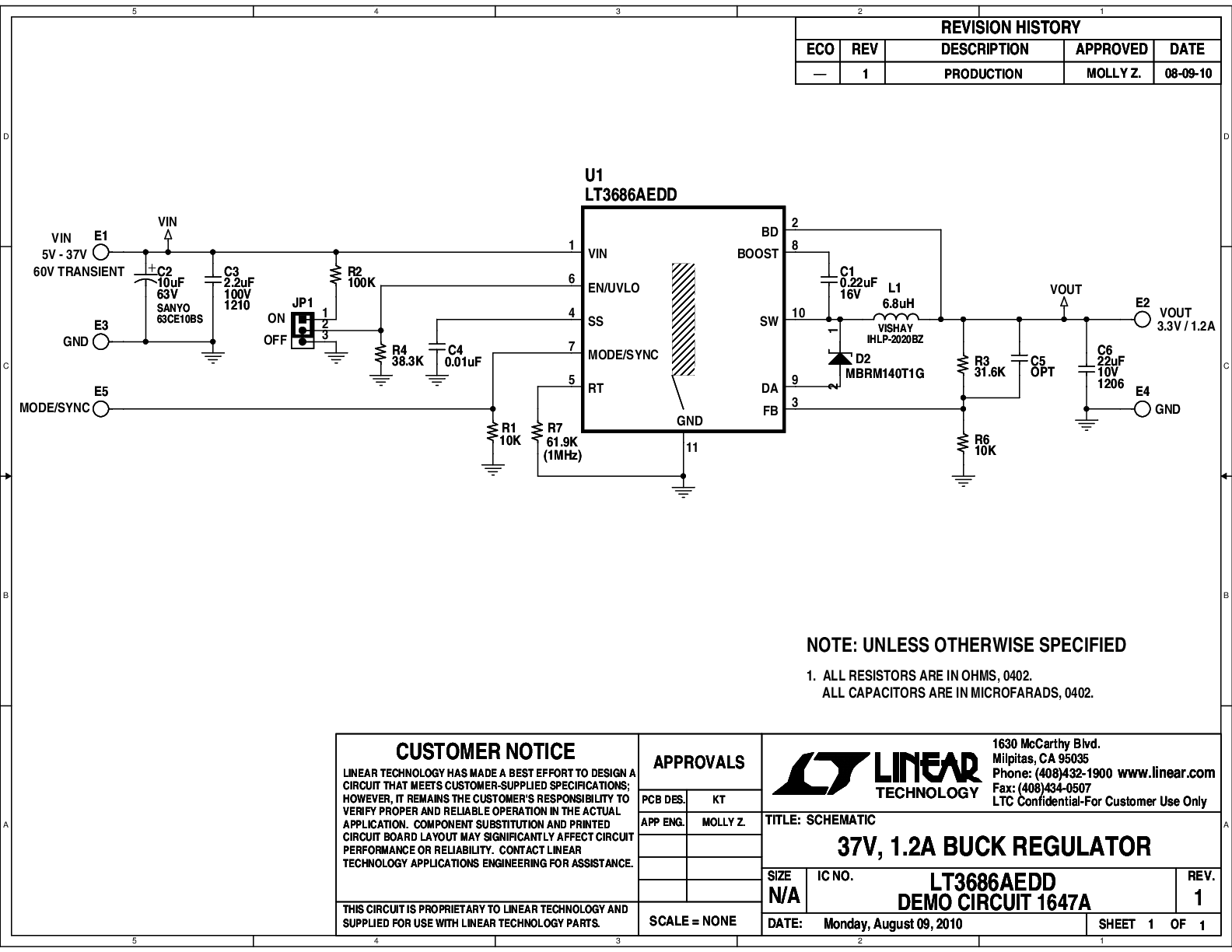

Demo circuit 1647 is a current-mode PWM step-down DC/DC regulator with an internal power switch featuring the LT3686A. The LT3686A differs from the LT3686 in that it offers higher transient voltage protection and a SYNC pin. The demo circuit is designed for 3.3V/1.2A output from a 5V to 37V input with transients up to 55V. Its high 2.5MHz maximum frequency allows the use of tiny inductors and capacitors. Operating frequency above the AM band avoids interfering with radio reception, making the LT3686 particularly suitable for automotive applications. The LT3686A offers external synchronization capability, whereas the LT3686 does not.
