LT3685

製造中

36V、2A、2.4MHz降圧スイッチング・レギュレータ

データシート (Rev. C)
製品セレクション・テーブル
製品モデル
8
1Ku当たりの価格
最低価格：$3.66
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 広い入力範囲：
    • 3.6V～36V動作
    • 60Vの過渡電圧に対して回路を保護する過電圧ロックアウト
  • 出力電流：最大2A
  • 調整可能なスイッチング周波数：200kHz～2.4MHz
  • 低いシャットダウン電流：IQ < 1μA
  • 昇圧ダイオード内蔵
  • 250kHz～2MHzの範囲で同期可能
  • パワーグッド･フラグ
  • 飽和スイッチ設計：0.25Ωオン抵抗
  • 帰還リファレンス電圧：0.790V
  • 出力電圧：0.79V～20V
  • ソフトスタート機能
  • 熱特性が改善された小型10ピンMSOPおよび（3mm×3mm）DFNパッケージ
LT3685
36V、2A、2.4MHz降圧スイッチング・レギュレータ
3.3V Step-Down Converter Efficiency Product Package 1 Product Package 2
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 2

アプリケーション・ノート 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
サージ・ストッパ、過電圧および過電流保護 1
LT4363
新規設計に推奨 電流制限付き高電圧サージ・ストッパー
シリコン発振器 1
LTC6902
製造中 スペクトラム拡散周波数変調機能を搭載したマルチフェーズ発振器
デジタル・パワー・システム・マネージメント（PSM） 1
LTC2974
新規設計に推奨 正確な出力電流測定を特長とする4チャンネルPMBusパワーシステム・マネージャ
デュアル電源モニタ 1
LTC2960
新規設計に推奨 36Vナノ電流2入力電圧モニタ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 2

下記製品はLTspiceで使用することが出来ます。:

  • LT3685
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
DC1167A

LT3685EMSE Demo Board | (MSOP) 6.3V ≤ VIN ≤ 38V (60V Transients), VOUT = 5V @ 2A

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 1167 is a monolithic step-down DC/DC switching regulator featuring the LT3685 in the MSOP-10 exposed pad package. The demo board provides 5V @ 2A from a 6.3V to 38V input and has transient protection up to 60V. The demo boards default switching frequency is 500kHz, but the LT3685 has a SYNC pin which allows frequency synchronization to an external clock over a 250kHz to 2MHz range.

eval board
schematic 2
DC1212A-B

LT3685EDD Demo Board | (DFN) EN55022-Compliant, 6.3V ≤ VIN ≤ 38V (60V Transients), VOUT = 5V @ 2A

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 1212A-B is a monolithic step-dwon DC/DC switching regulatro featuring the LT3685 in the 3x3 DFN-10 package. The demo board provides 5V@2A from a 6.3V to 38V input and has transient protection up to 60V. The demo boards default switching frequency is 800kHz, but the LT3685 has a SYNC pin which allows frequency synchronization to an external clock over a 250kHz to 2MHz range. The LT3685's quiescent current is 0.9mA, while the LT3480 has a 70uA quiescent current.


An EMC filter at the input makes the circuit compatible with EMC standard EN55022 Class B.
DC1167A
LT3685EMSE Demo Board | (MSOP) 6.3V ≤ VIN ≤ 38V (60V Transients), VOUT = 5V @ 2A

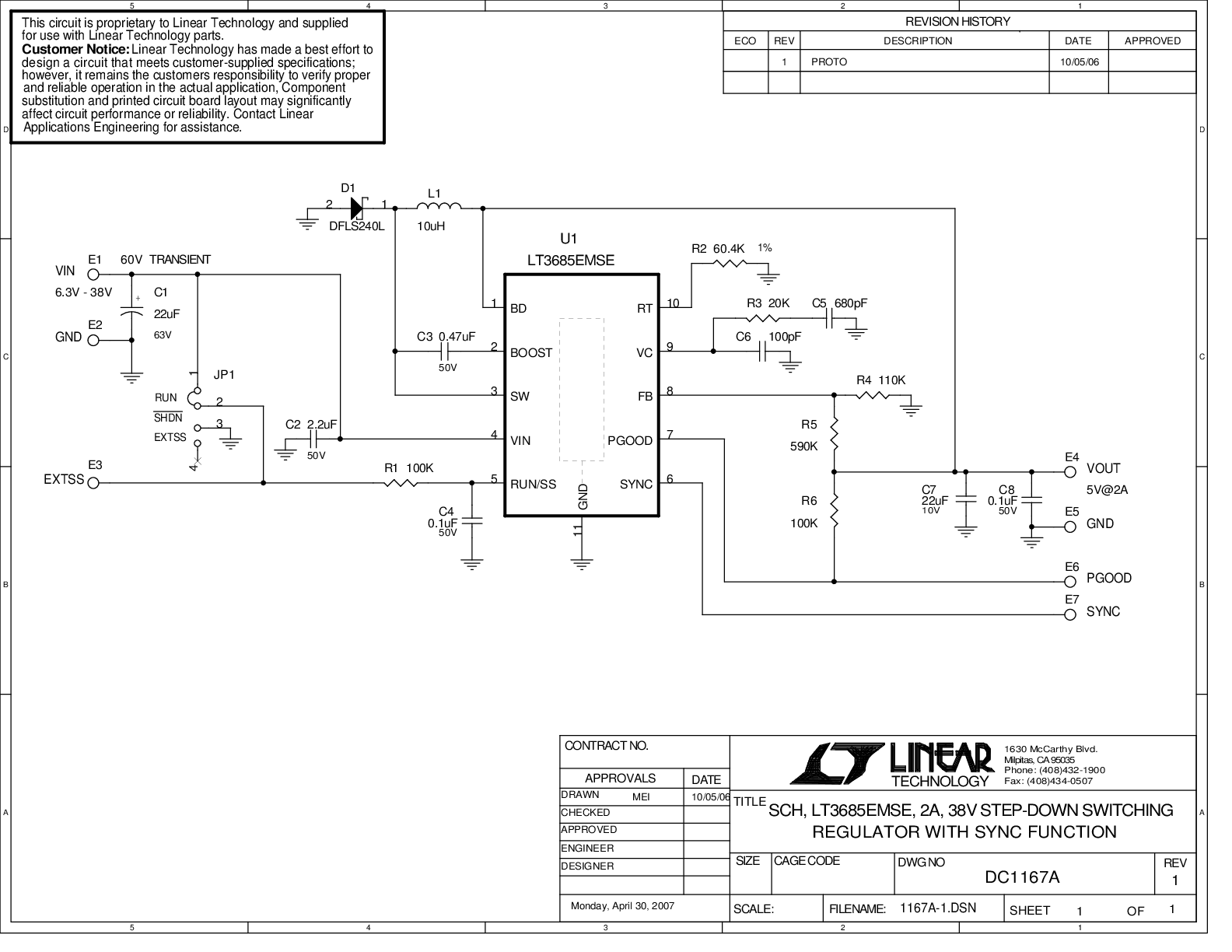

DC1167A - Schematic
DC1212A-B
LT3685EDD Demo Board | (DFN) EN55022-Compliant, 6.3V ≤ VIN ≤ 38V (60V Transients), VOUT = 5V @ 2A

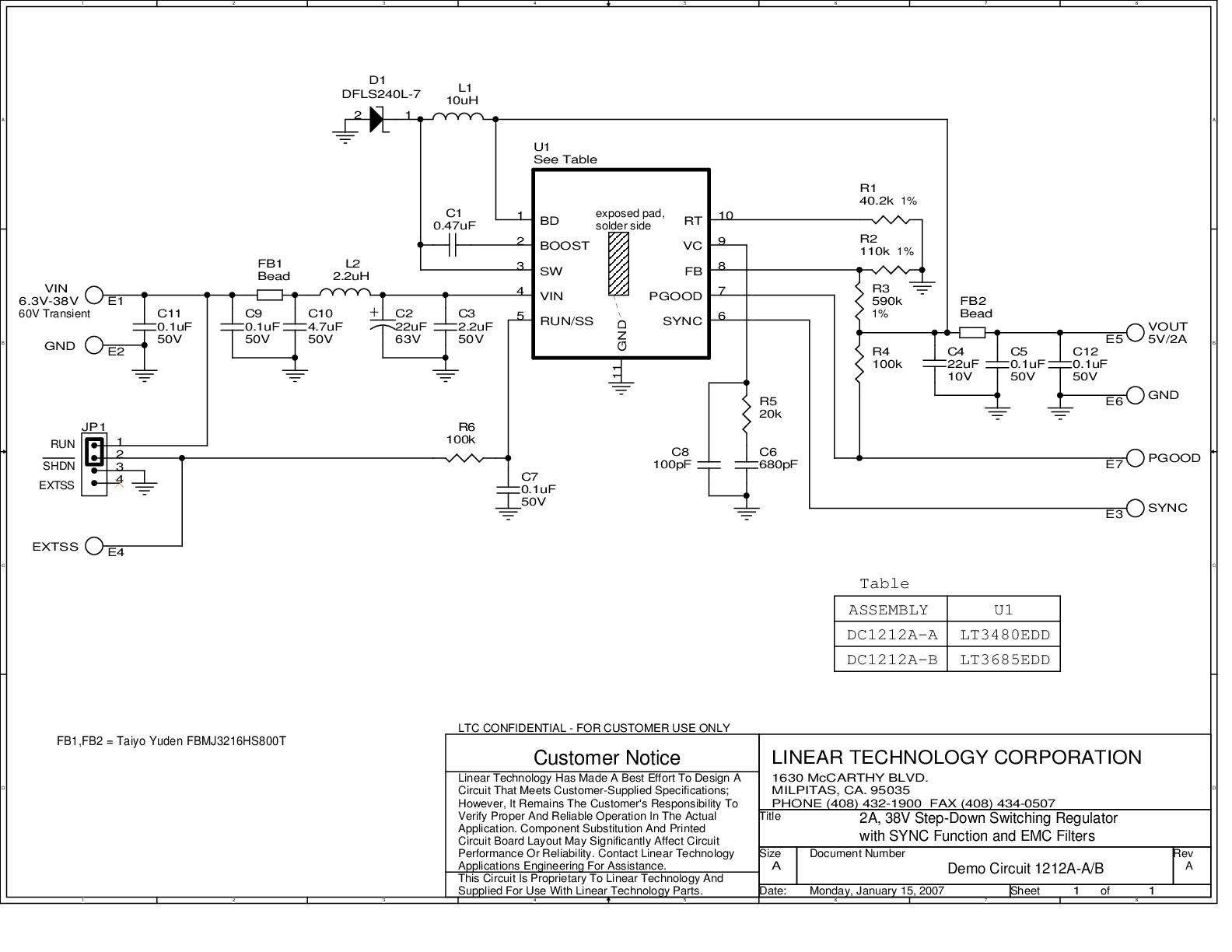

DC1212A-A - Schematic
