特長
- 広い入力電圧範囲：3.6V～34V動作、最大36V
- 出力電流：最大2A
- 低リップルのBurst Mode®動作
12VINから3.3VOUTでIQが50μA
出力リップル＜15mVP-P - 調整可能なスイッチング周波数：300kHz～2.8MHz
- 低いシャットダウン電流：IQ < 1μA
- 昇圧ダイオード内蔵
- パワー･ショットキー･ダイオード内蔵
- パワーグッド・フラグ
- 飽和スイッチ設計：0.18Ωオン抵抗
- 帰還リファレンス電圧：1.265V
- 出力電圧：1.265V～20V
- ソフトスタート機能
- 熱特性が改善された小型14ピン（4mm×3mm）DFNパッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
LT3681は、34V（最大36V）までの入力電圧を使用可能な可変周波数（300kHz～2.8MHz）モノリシック降圧スイッチング・レギュレータです。高効率の0.18Ωスイッチに加え、昇圧ショットキー･ダイオード、必要な発振器、制御回路、ロジック回路を1個のチップに搭載しています。非専用のパワー･ショットキー･ダイオードを内蔵しているので、ソリューションのサイズを最小限に抑えます。電流モード方式を採用することにより、過渡応答が高速で、優れたループ安定性が得られます。低リップルのBurst Mode動作により、標準的なアプリケーションにおいて出力リップルを15mV以下に抑えながら低出力電流で高効率を維持します。また、VOUTが3Vを超えると出力からバイアス電流が流れるので、低出力電流での効率をさらに向上させることができます。シャットダウンによって消費電流を1μA以下まで低減するとともに、RUN/SSピンの抵抗とコンデンサによって出力電圧ランプを制御します（ソフトスタート）。パワーグッド・フラグは、VOUTが設定された出力電圧の90%に達していることを知らせます。LT3681は露出パッド付きの14ピン4mm×3mm DFNパッケージで供給されるので、熱抵抗を低く抑えることができます。
アプリケーション
- 車載バッテリの安定化
- 携帯製品の電源
- 分配電源の安定化
- 産業用電源
- ACアダプタ･トランスの安定化
データシートを表示
2
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT3681
資料
Filters
1つが該当
-
すべて
-
デザイン・ノート
-
データシート
-
ユーザ・ガイド
-
信頼性データ
-
すべて
-
English
-
日本語
データシート
2
デザイン・ノート
2
ユーザ・ガイド
1
186.00K
信頼性データ
1
20.92 K
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LT3681EDE#PBF |
14-Lead DFN (4mm x 3mm x 0.75mm w/ EP)
|
|
|
| LT3681EDE#TRPBF |
14-Lead DFN (4mm x 3mm x 0.75mm w/ EP)
|
|
- LT3681EDE#PBF
- ピン／パッケージ図
-
14-Lead DFN (4mm x 3mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3681EDE#TRPBF
- ピン／パッケージ図
-
14-Lead DFN (4mm x 3mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
ソフトウェアおよび製品のエコシステム
評価用キット 1

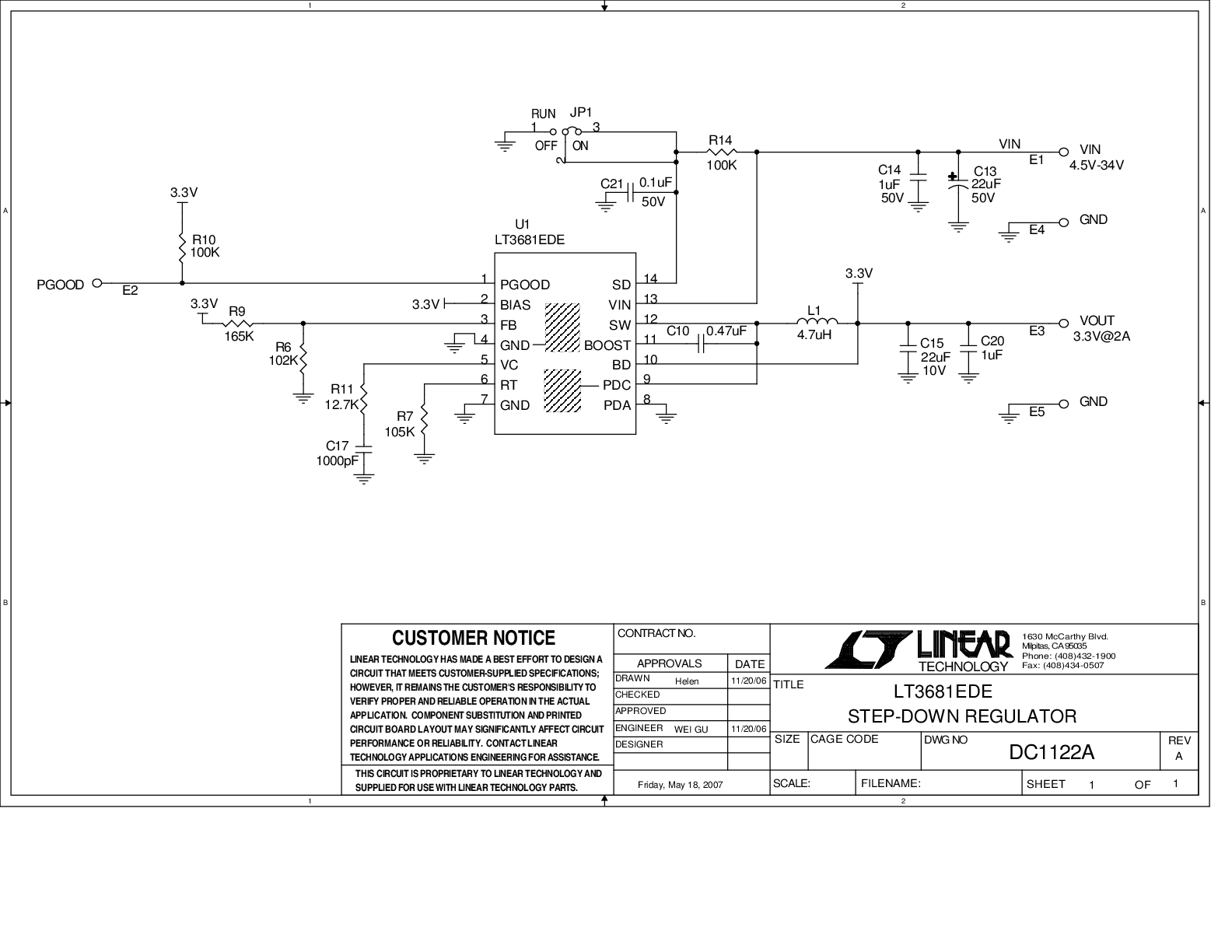

DC1122A
LT3681EDE Demo Board | Integrated Boost/Catch Diodes, 4.5V ≤ VIN ≤ 34V, VOUT = 3.3V @ 2A
製品の詳細
Demonstration circuit 1122 features the LT3681 in a 500kHz step-down converter circuit, designed for 3.3V/2A output from a 4.5V to 34V input. The LT3681’s integrated boost diode and catch diode reduce the parts count.
