LT3668: フォルト保護されたデュアル・トラッキングLDO内蔵の40V、400mA降圧スイッチング・レギュレータ データシート (Rev. )5/19/2015PDF735K
製品概要
機能と利点
- デュアル低ドロップアウト・リニア・トラッキング・レギュレータ
- プログラム可能な電流制限回路を内蔵した200mA出力
- 入力電圧範囲:1.6V~45V
- フォルト保護:最大±45V
- 単一入力から3つの出力を供給するのに必要なインダクタは1個のみ
- IQ=50μA(入力12V、出力6Vおよび5V、無負荷)
- 降圧レギュレータ:
- 低リップル(<15mVP-P)Burst Mode®動作
- パワー・スイッチ内蔵の400mA出力
- 入力動作電圧範囲:4.3V~40V(最大60V)
- 調整可能なスイッチング周波数:250kHz~2.2MHz
- パワーグッド・インジケータ
- 熱特性が改善された16ピンMSOPパッケージで供給
製品概要
LT3668は、400mA降圧スイッチング・レギュレータ1個と200mA低ドロップアウト・リニア・レギュレータ(LDO)2個で構成されたモノリシック・トリプル電源です。これにより、センサの電源が測定用ASICの電源を緊密に追従することが必要なアプリケーション向けの総合的で堅牢なソリューションを実現できます。
各トラッキングLDOは、340mVの標準的ドロップアウト電圧で200mAの出力電流を供給し、抵抗でプログラム可能な高精度電流制限機能を備えています。
内部保護回路として、バッテリ逆接続保護、電流制限、熱制限、逆電流保護の各回路を内蔵しています。
降圧レギュレータは、高効率スイッチ、昇圧ダイオード、必要な発振器、制御回路、ロジック回路を内蔵しています。高速トランジェント応答と優れたループ安定性を確保するため、電流モード方式が使用されています。低リップルのBurst Mode動作により、標準的なアプリケーションでは出力リップルを15mV未満に抑えつつ、低出力電流時には高い効率を維持します。
LT3668は、熱抵抗を低く抑えるための露出パッドを備え、熱特性が改善された16ピンMSOPパッケージで供給されます。
アプリケーション
- フォルト保護されたセンサ電源
- 自動車用電源および産業用電源
- ポータブル機器の電源
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
評価キット (1)
参考資料
-
R530 Reliability Data3/26/2018PDF20 K
-

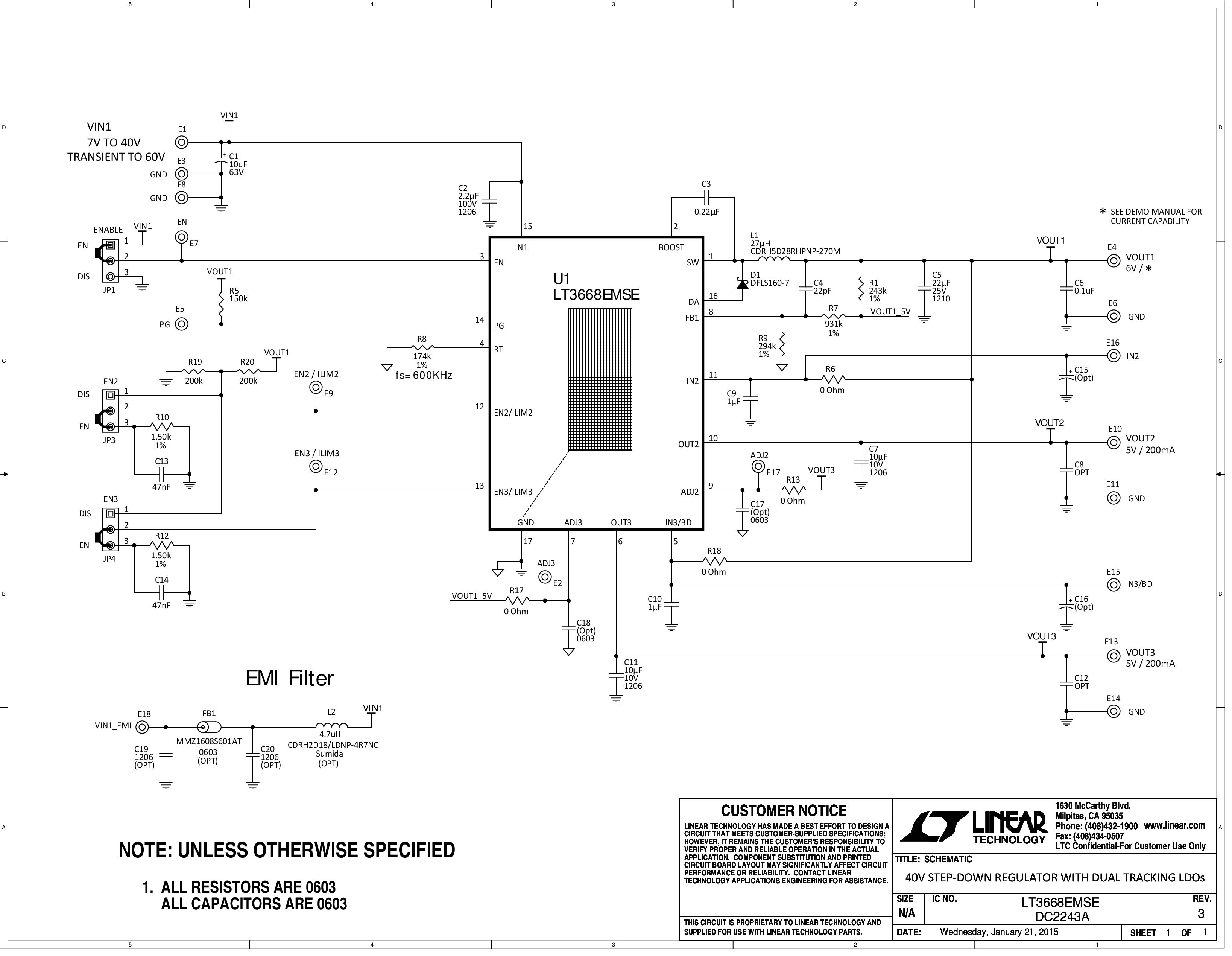

DC2243A - Demo Manual3/30/2015PDF306K
