LT3582

製造中

OTP付き、I2C で設定可能な昇圧およびシングル・インダクタ反転DC/DC コンバータ

データシート
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 出力電圧：
    • 3.2V～12.775Vと–1.2V～–13.95V (LT3582)
    • 5Vと–5V (LT3582-5)
    • 12Vと–12V (LT3582-12)
  • I2Cを介してデジタル再設定可能(LT3582)：
    • 出力電圧
    • 電源シーケンシング
    • 出力電圧ランプレート
  • 不揮発性OTPを使用して設定可能なパワーアップ・デフォルト(LT3582)
  • I2C 互換インタフェース(標準モード)
  • すべてのパワースイッチを内蔵
    • 350mAの電流制限(昇圧)
    • 600mAの電流制限(反転)
  • すべての帰還抵抗を内蔵
  • 入力電圧範囲： 2.55V～5.5V
  • 低消費電流
    • アクティブ・モードで325μA
    • シャットダウン・モードで0.01μA
  • 出力切断機能を搭載
  • 小型16ピン3mm × 3mm QFN パッケージ

LT3582/LT3582-5/LT3582-12は、正出力と負出力を備え、帰還抵抗を内蔵したデュアル DC/DC コンバータです。OTP (One Time Programming)を搭載した LT3582は、出力電圧設定、パワーアップ・シーケンシング、パワーダウン放電、出力電圧ランプレートなどの出力設定をI2Cインタフェースを介して行います。 LT3582の設定は、最終製品において適宜変更することも、内蔵の不揮発性OTP メモリを使用して製造時に設定し、永久に保持することも可能です。正出力電圧は3.2V～12.775V の範囲で25mV単位で、負出力電圧は–1.2V～–13.95Vの範囲で–50mV単位で設定可能です。 LT3582-5とLT3582-12はそれぞれ±5V と±12V の出力が製造時に予め設定されています。

LT3582シリーズは、2個のモノリシック・コンバータ（昇圧1個、反転1個）を内蔵しています。昇圧コンバータはパワースイッチと出力切断スイッチを内蔵しています。反転コンバータはシングル・インダクタ・トポロジーを採用し、1個のパワースイッチを内蔵しています。 昇圧と反転のいずれのコンバータも、新しい制御回路を採用しているので、出力電圧リップルを低く抑えると同時に、広範囲の負荷電流に対して高い変換効率を達成できます。LT3582シリーズは16ピン3mm x 3mm QFNパッケージで供給されます。


アプリケーション

  • AMOLED電源
  • CCD 電源
  • 汎用DC/DC 変換
LT3582
OTP付き、I2C で設定可能な昇圧およびシングル・インダクタ反転DC/DC コンバータ
±12V Supplies from a Single 5V Input Efficiency and Power Loss Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

技術記事 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
A/Dコンバータ（ADC） 1
LTC2991
新規設計に推奨 I2C インタフェース搭載のオクタル電圧、電流、温度モニタ
レベル変換器 ＆ バッファ 1
LTC4311
製造中 低電圧I2C/SMBusアクセラレータ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

eval board
schematic 1
DC1247A

LT3582EUD Demo Board | 2.7V-5.5VIN, Programmable Vout Boost and Inverting DC/DC Converters with OTP (Requires DC590)

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 1247A features the LT3582 an I2C Programmable Boost and Single Inductor Inverting DC/DC Converters with OTP. It converts a 2.7V-5.5V source to two outputs, a positive and a negative. The positive output can be programmed from 3.2V to 12.775V at 25mV intervals and the negative from -1.2V to -13.95V at 50mV intervals, all via the QuickEval™ System. A DC590B is needed for evaluation of this demo board. Table 1 below shows the maximum expected load currents for some output/input combinations. Check Maximum Load Current section on datasheet for other combinations. The LT3582 features all integrated switches and feedback resistors, a low noise control scheme, positive output disconnect function, low quiescent current, built in softstart.



DC1247A
LT3582EUD Demo Board | 2.7V-5.5VIN, Programmable Vout Boost and Inverting DC/DC Converters with OTP (Requires DC590)

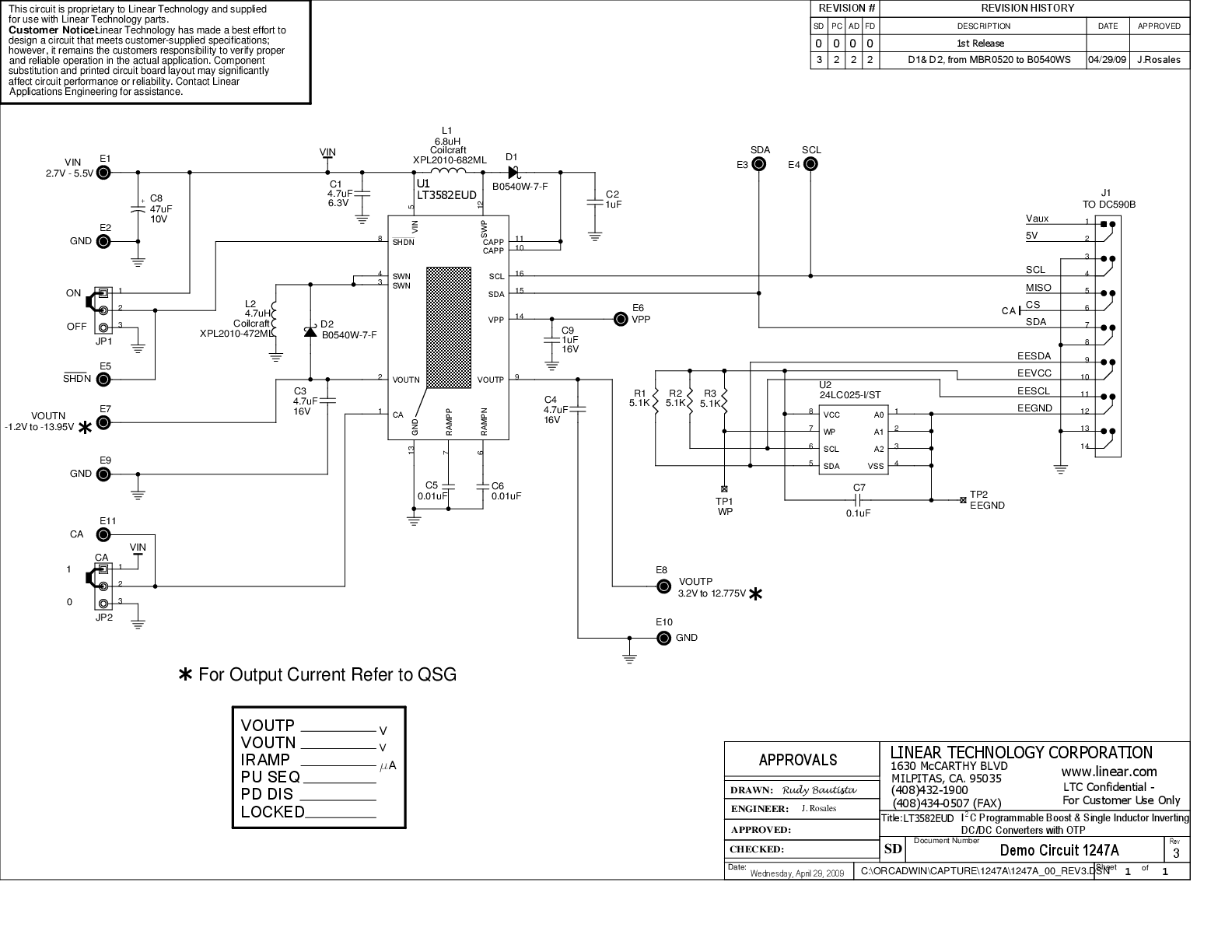

DC1247A - Schematic
